Кофейный LCD-столик

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик



У вас есть ненужный LCD-монитор? Я думаю, многие из нас меняли монитор или телевизор на большие или более продвинутые модели, и старые лежат без дела. Если это про вас, почему бы не найти старой ненужной технике полезное применение в виде кофейного столика?

У такого стола есть много интересных возможностей:
- Можно транслировать фильмы или другой контент с Mac OS или iOS на Apple TV! (Airplay mirroring)

- Стол можно использовать как полноценный ПК! (С bluetooth-клавиатурой и мышью)

- Управлять столом с планшета или телефона! (с LogMeIn)

- Включать или выключать стол через приложение с мобильного телефона или небольшой пульт ДУ (используя Belkin WeMo или дистанционное питание)

Мне всегда хотелось сделать это, так что когда я заполучил задешево 27-дюймовый монитор, я решил поискать идеи на YouTube. В этом посте вы увидите результаты моего поиска и собственных идей!

Шаг 1: Разбираем LCD и добываем древесину...

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик

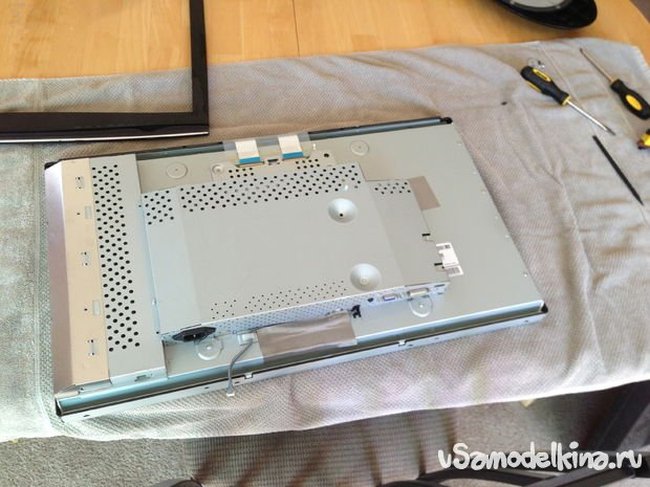

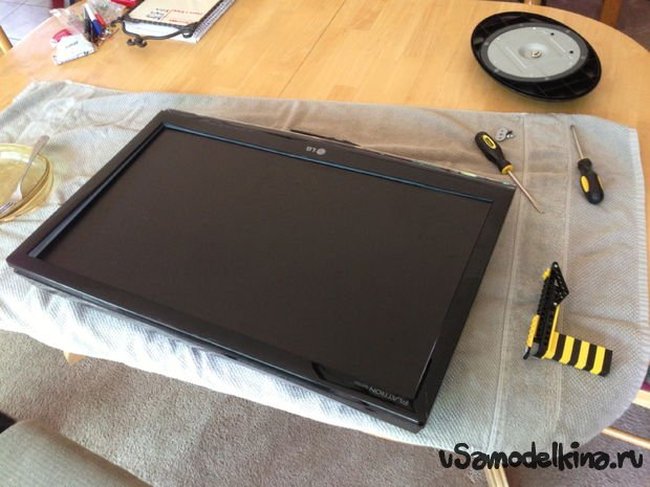

Будьте осторожны, когда разбираете телевизор или LCD-панель! Отсоедините пластиковый корпус вокруг самого экрана. Ничего страшного, если при разборки где-то отломится пластик или испортится кнопка, главное не повредить связь с входным устройством. У меня был телевизор, поэтому я протестировал его соединение с компьютером, Мас-ом, и Apple TV, протестировал работу трех портов (HDMI, VGA и DVI), чтобы убедиться, что я не повредил никакие кнопки для включения и распознавания входных источников сигнала. Если вдруг кнопки включения и выключения не работают, или вы не можете в силу конструкции будущего стола оставить их, воспользуйтесь устройствами удаленного включения/выключения. Например, Belkin Switch Memo.

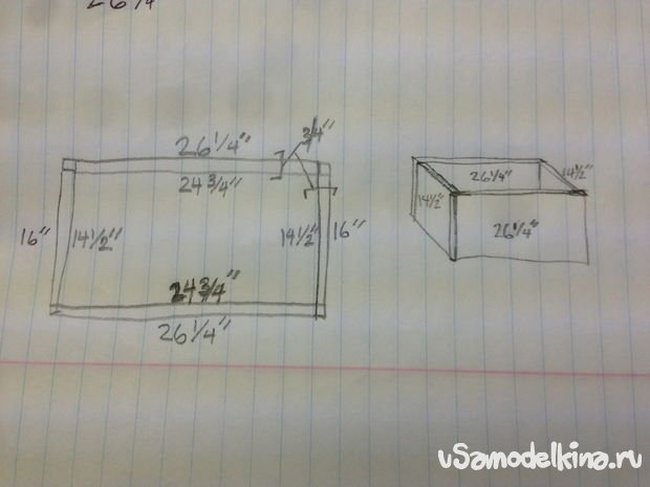

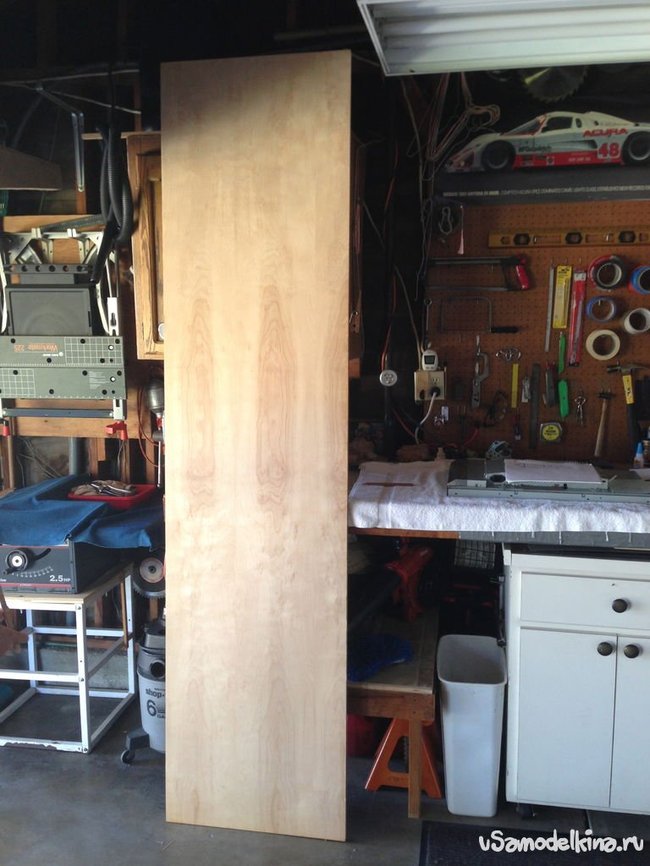

Как только телевизор или панель разобрана, нужно подумать о древесине. У моих родителей стояла ненужная доска, так что проблем с материалом не было. При подборе нужно учитывать толщину дерева, покрытие и прочность. Для сборки стола мы будем использовать шурупы, и меньше всего хотелось бы, чтобы крепления раскрошились. Также подумайте о внешнем виде готового стола: какое покрытие вы бы хотели для него? Может, покрасить? Обо всем этом нужно подумать перед покупкой.
Учитывайте ширину разреза, или толщину пилы, когда разрезаете дерево. Лучше взять кусок древесины с запасом длины, а не четко нужных параметров.

Шаг 2: Встраиваем LCD-панель...

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик

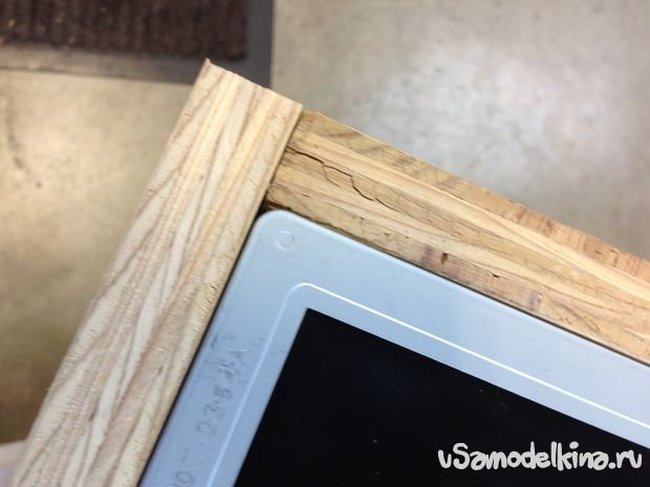

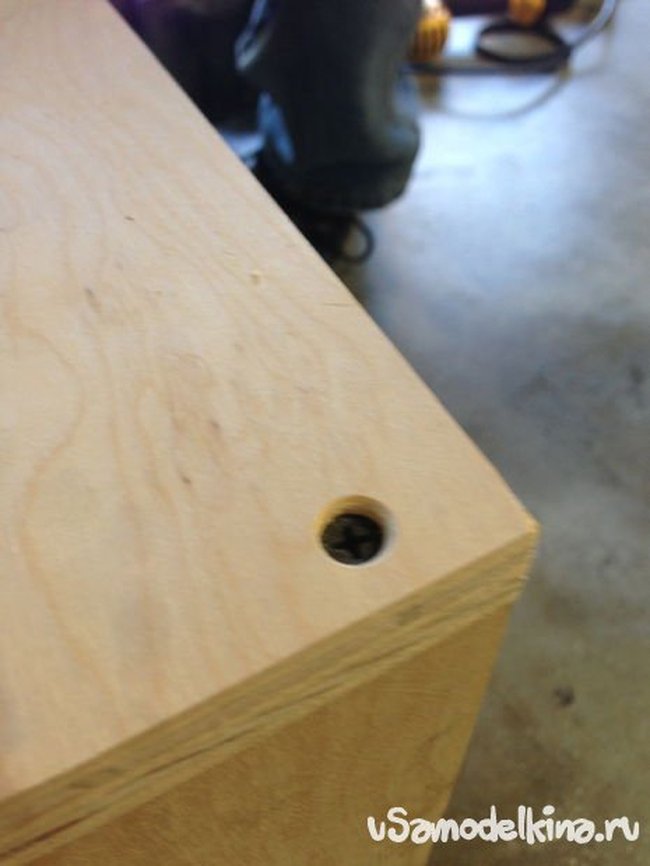

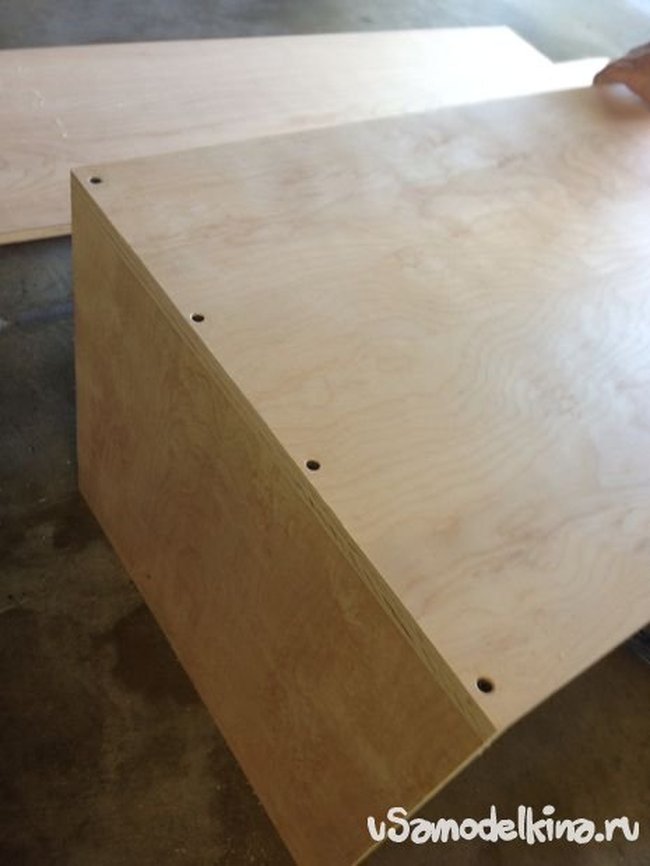

Когда дерево разрезано на фрагменты, скрепите их воедино с помощью шурупов с каждой стороны. Я запрятал свои, высверлив в дереве неглубокие отверстия шире шурупов, а затем вкрутив шурупы вглубь этих отверстий. Далее вы поймете, зачем я так сделал.

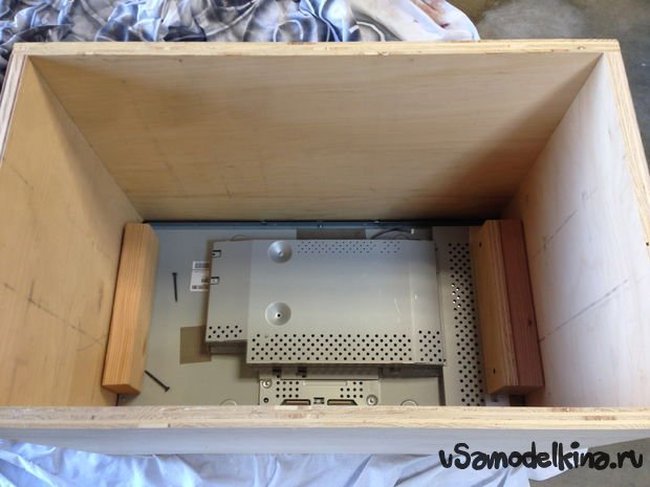

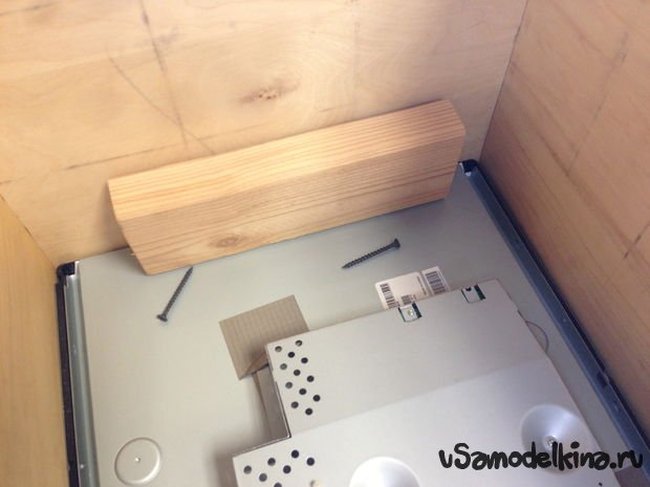

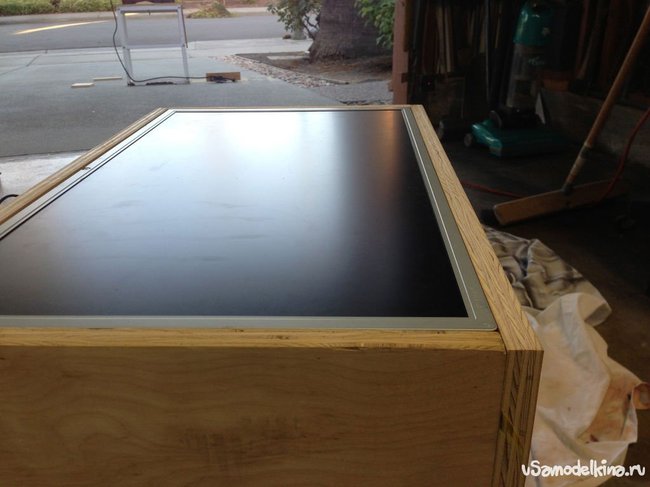

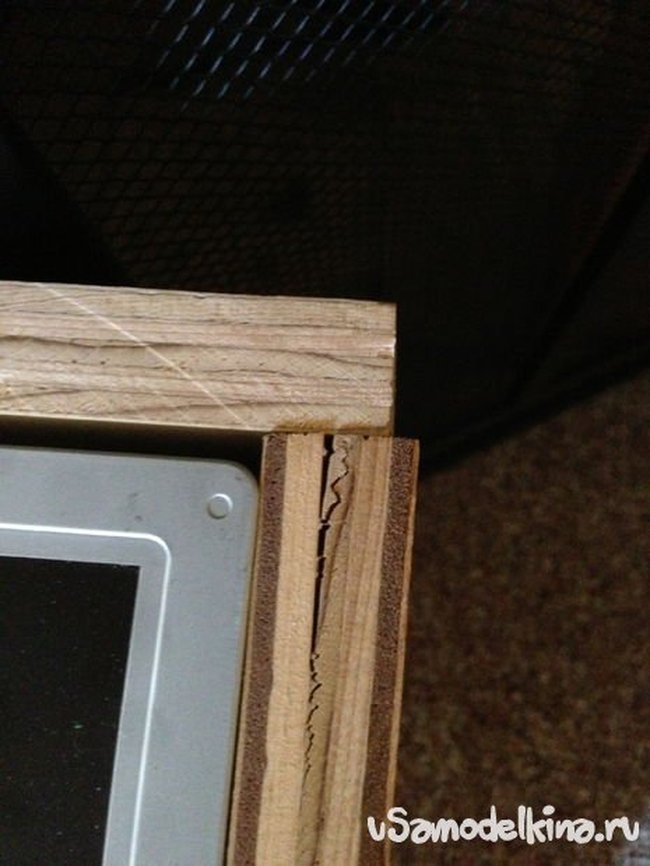

После того, как коробка столика собрана, ее можно перевернуть, положить LCD на плоскую надежную поверхность и прикрутить планки, которые будут поддерживать LCD снизу. Посмотрите фотографии для наглядности. Независимо от конфигурации стола и параметров экрана, принцип будет один. Убедитесь, что шурупы достаточной длины, чтобы крепко закрепить планки, но не настолько длинные, чтобы вылезти наружу.

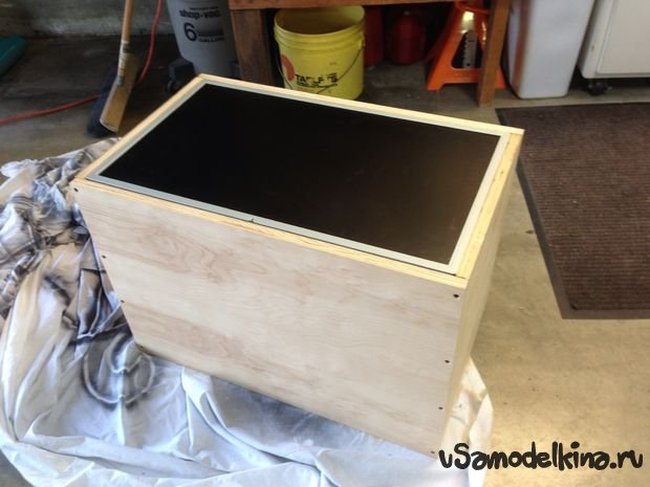

Когда “столешница” в виде экрана закреплена, вы можете просто водрузить наверх стекло на резиновых пробках. Можно вмонтировать компьютер внутрь, взять bluetooth-мышку и клавиатуру и все! Но я решил не идти легким путем. а продвинуться дальше. Идите вместе со мной.


Шаг 3: Добавляем изюма...

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик



Потрудились, поздравляю! Осталось добавить нашему столу некую изюминку…

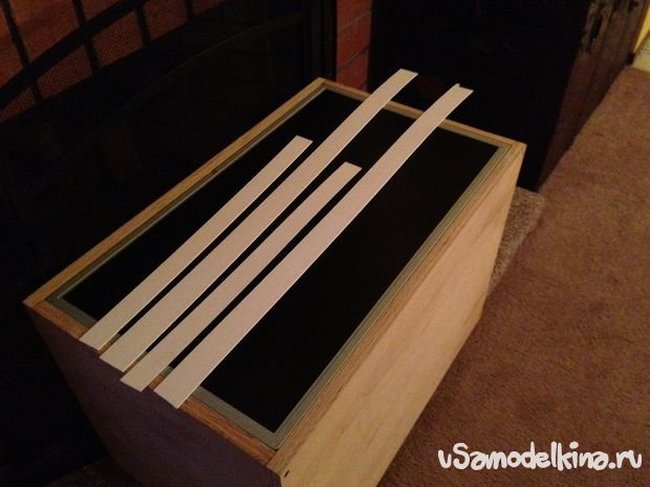

Края. Этот кофейный столик должен привлекать внимание в центр помещения. Узенькие серые края совершенно не справляются с этой задачей. Я нашел идеальное решение! Оконные наличники! Это пластиковые наличники, которыми обрамляют окна. Одна из сторон покрыта клейким веществом, и их очень легко подрезать лезвием бритвы. К тому же, это недорогой материал!

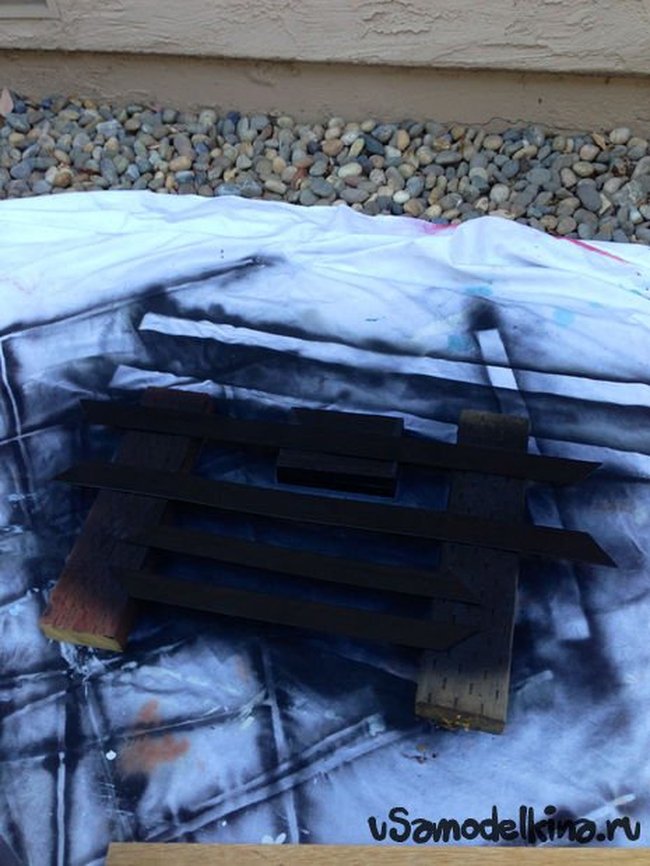

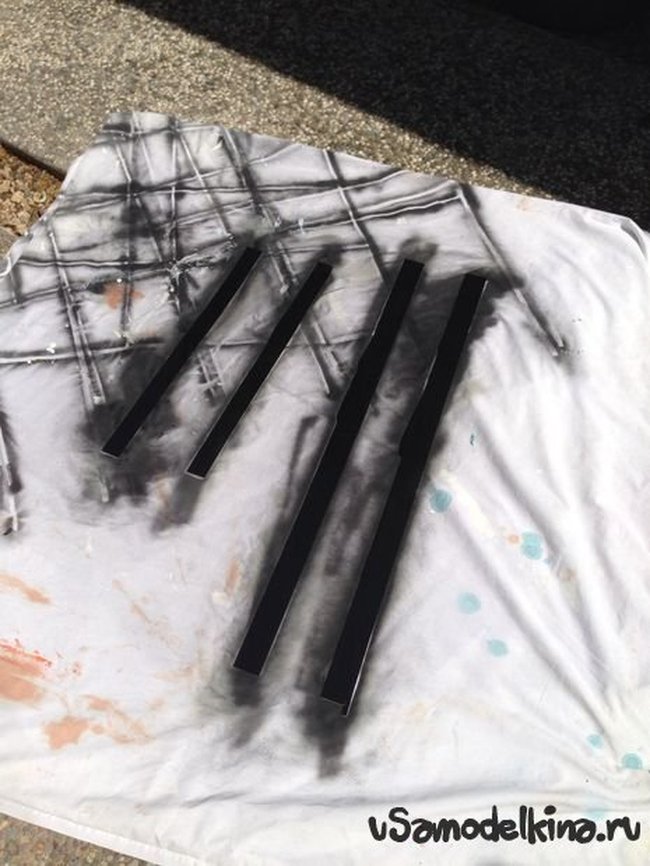

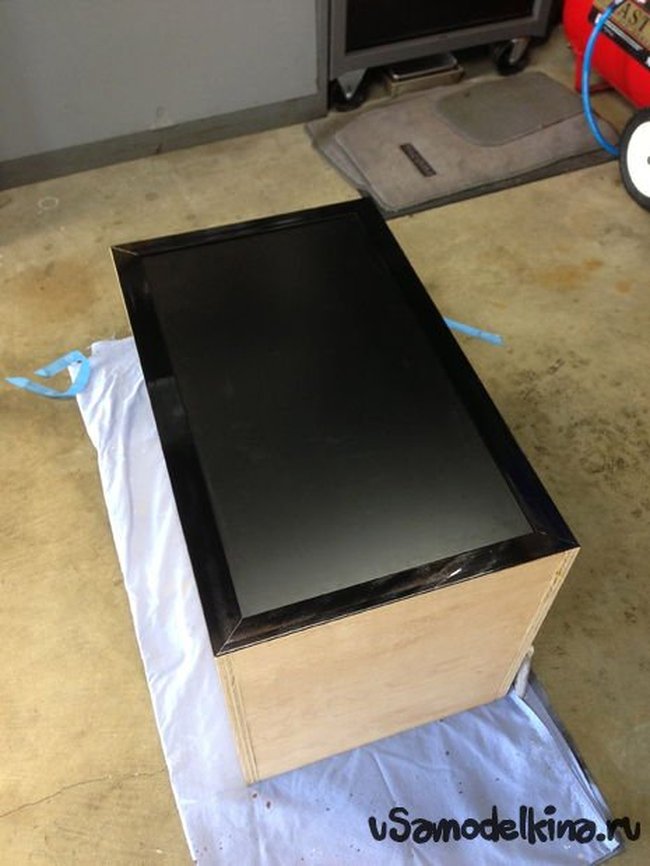

После покраски в черный цвет на краях я срезал углы под 45 градусов и снова закрасил. Конечный результат меня поразил!

Но это не все… Мы сделаем наш столик шире...

Шаг 4: Сделаем наш стол настоящим...

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик

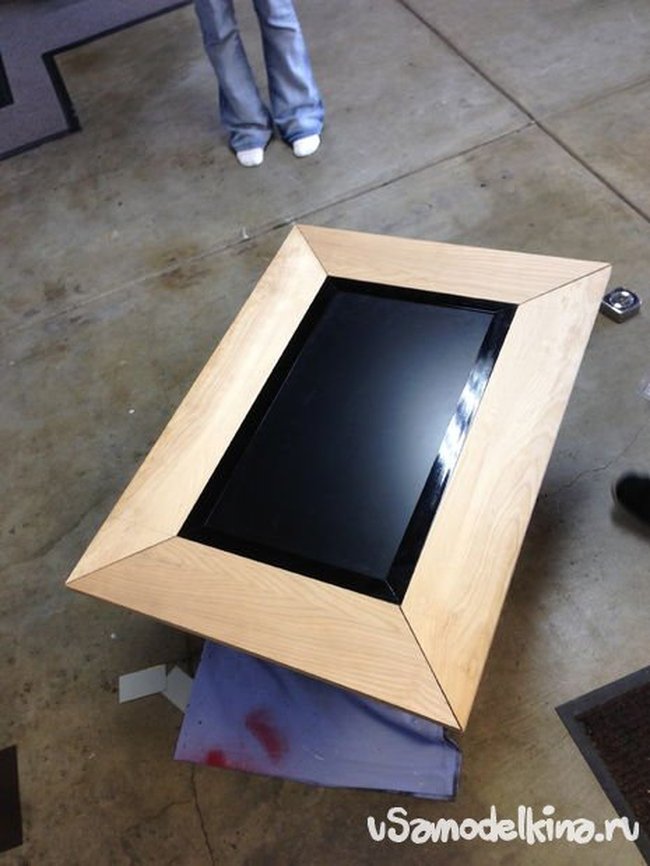

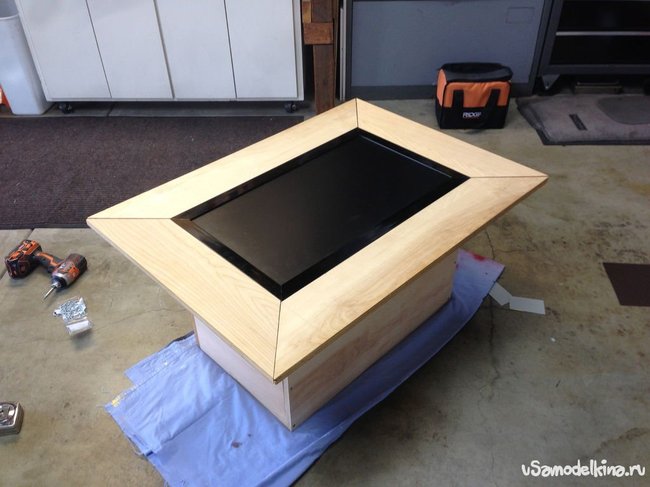

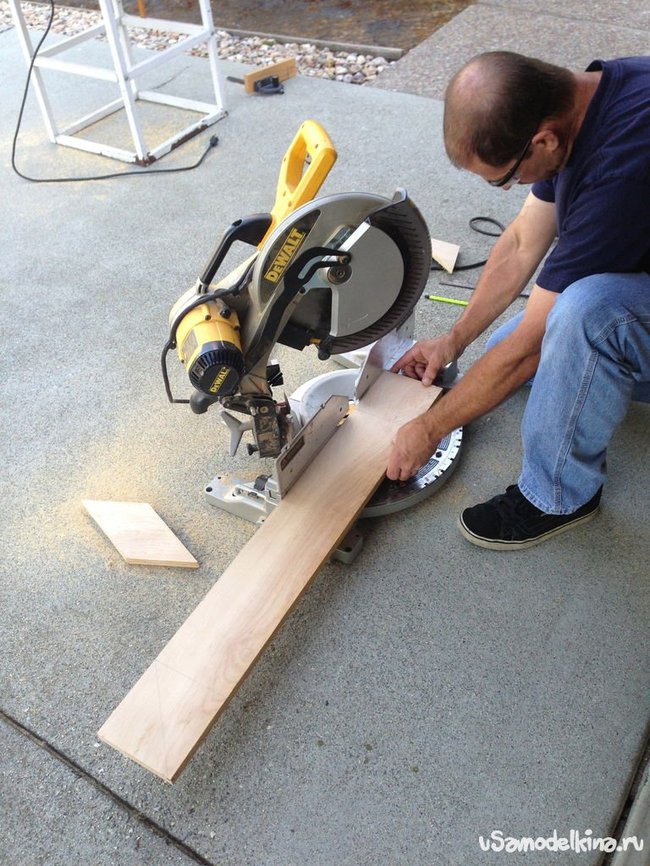

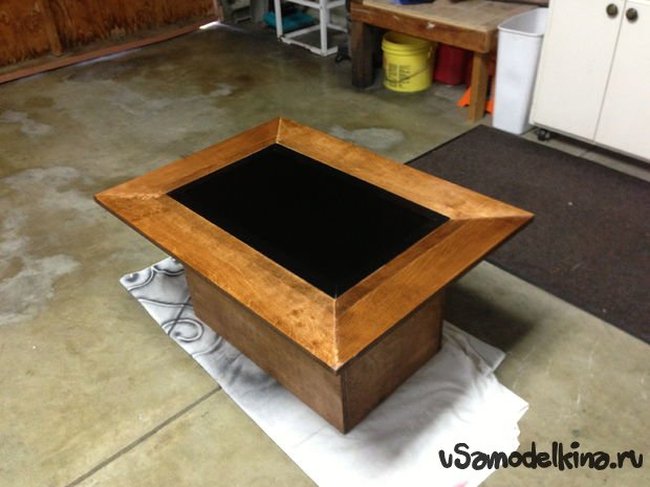

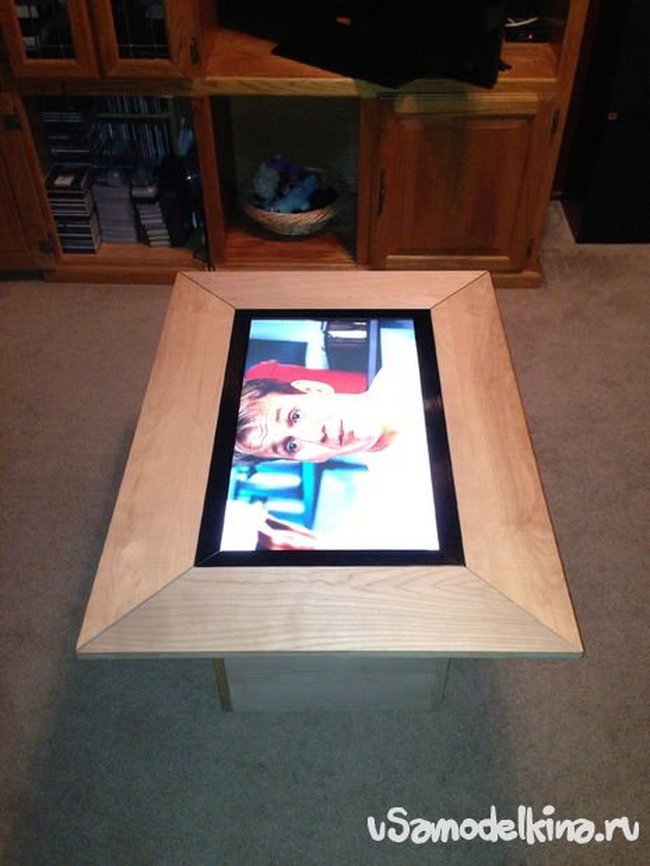

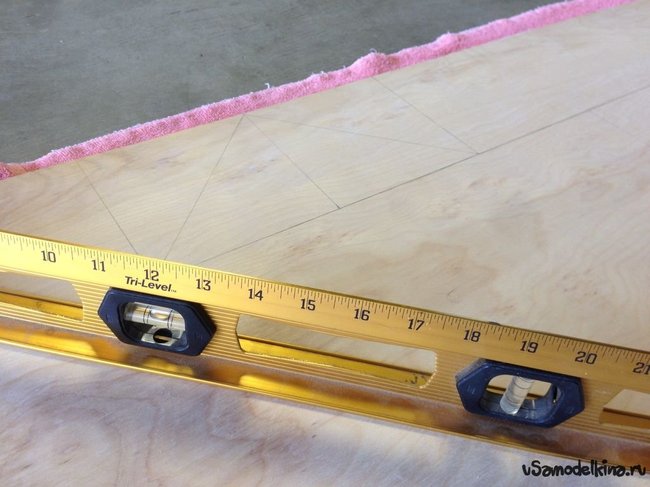

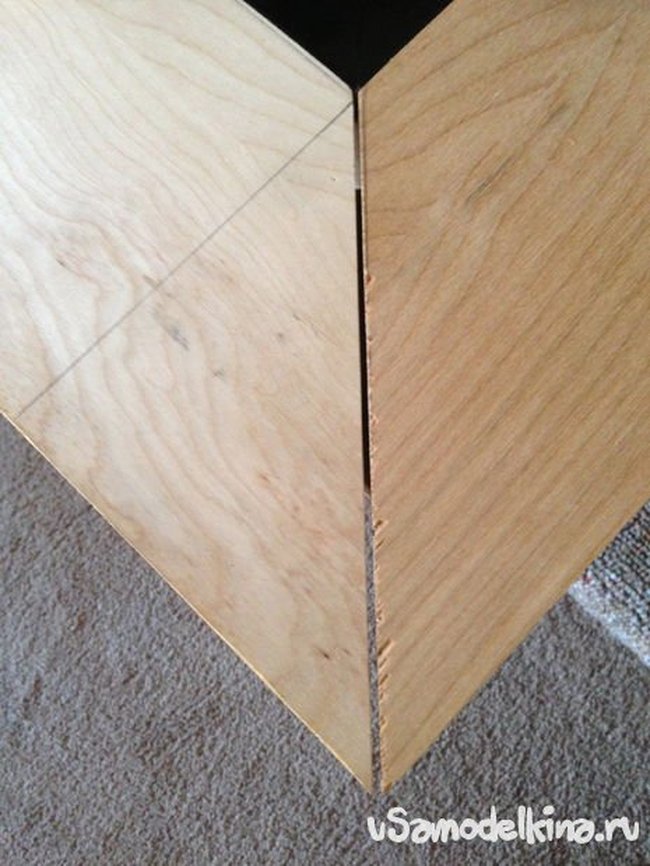

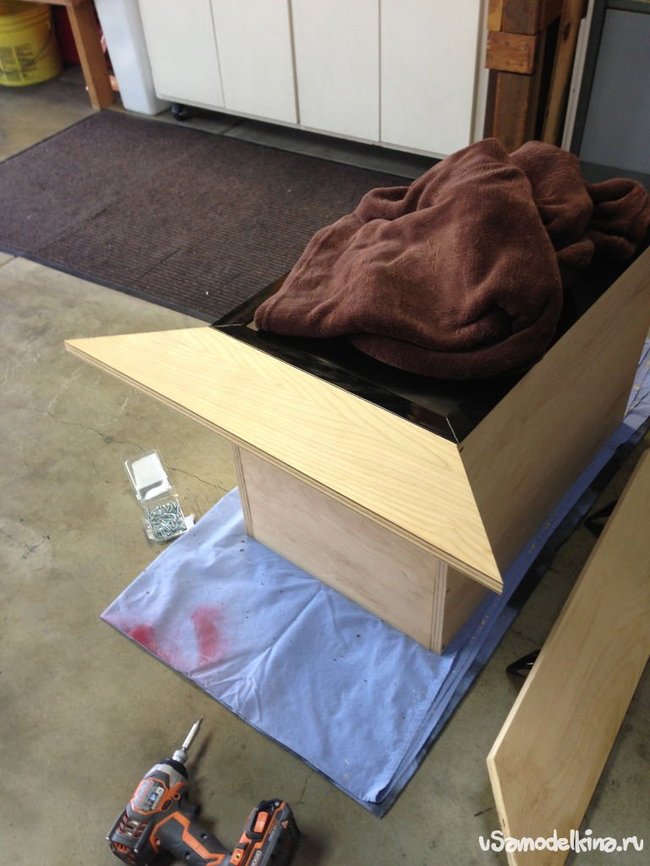

Расширить нашу основу очень просто. Нужно вырезать боковые панели с углами 45 градусов по краям. Постарайтесь вырезать эти части как можно точнее. Свои мелкие погрешности я скрыл мастикой, что тоже неплохо.

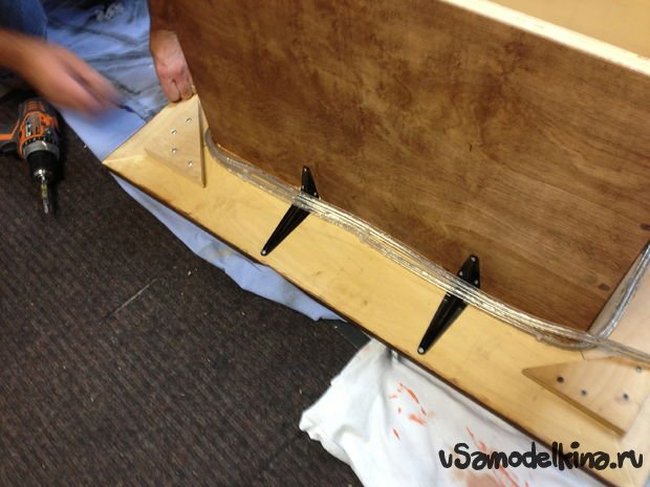

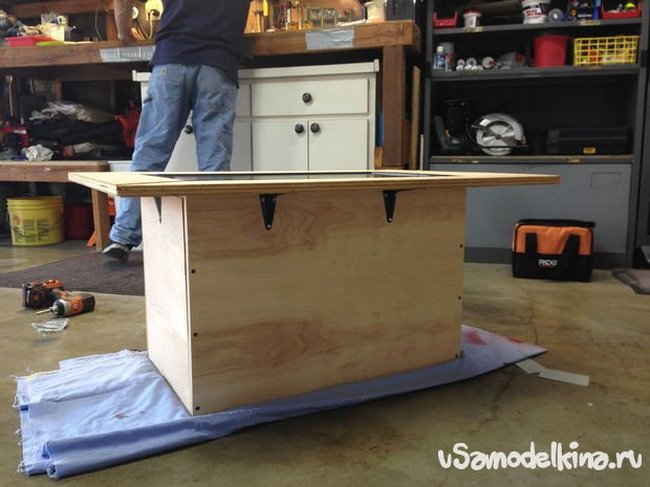

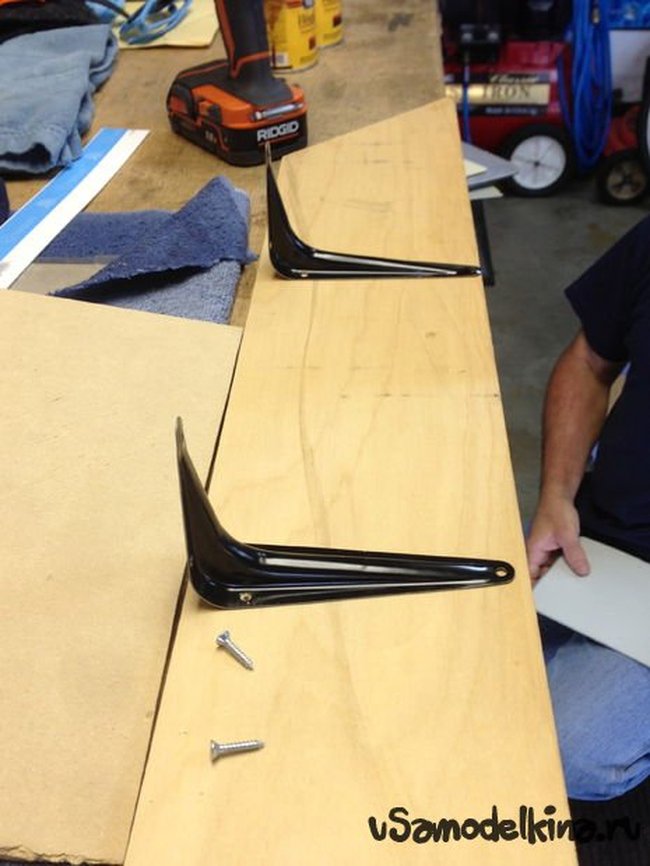

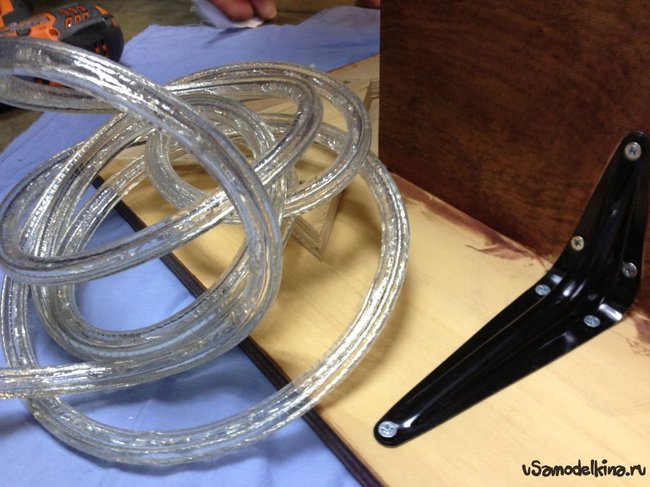

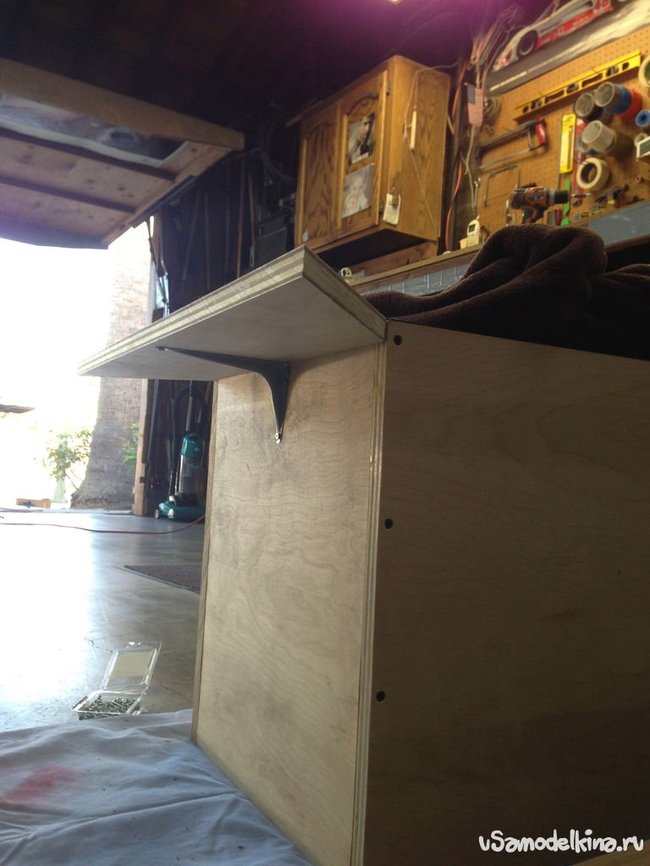

Для закрепления боковушек я использовал 4 Г-образных кронштейна. Их не видно ни сверху, ни сбоку, что очень кстати в нашем дизайне. И тоже недорого.

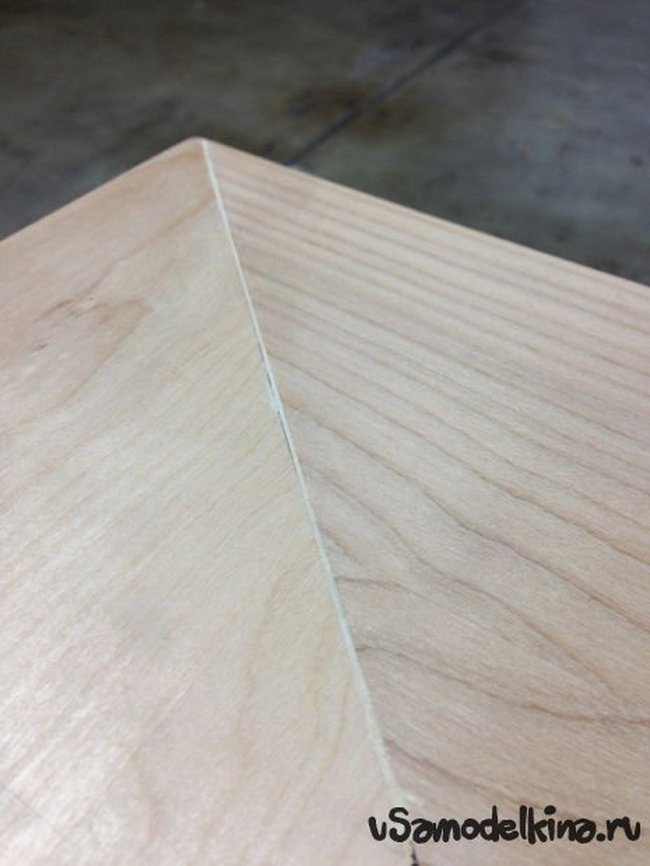

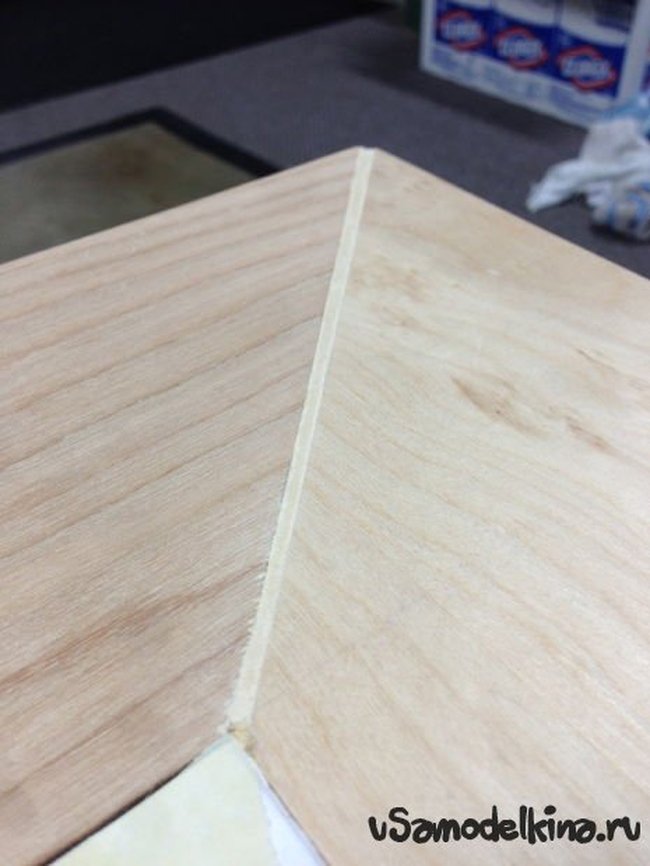

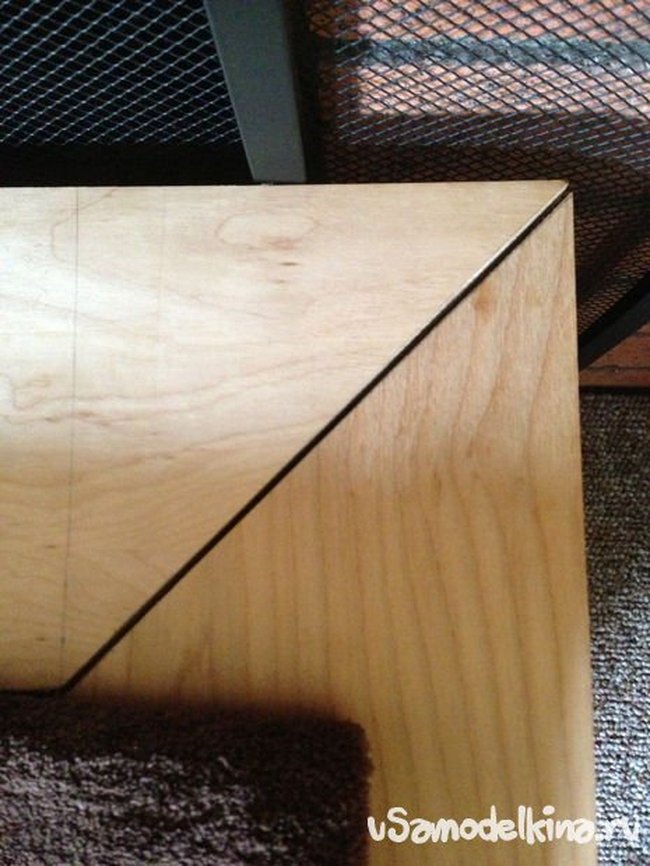

При сборке углы панелей должны плотно прилегать друг к другу. Если не все совпадает, заполните щели древесной замазкой, после чего зашлифуйте наждачной бумагой. Замазка сохнет быстро, так что после нанесения можно сразу убрать излишки шпателем. Оставшиеся излишки затрите наждачкой, пройдитесь ей и по всем краям.

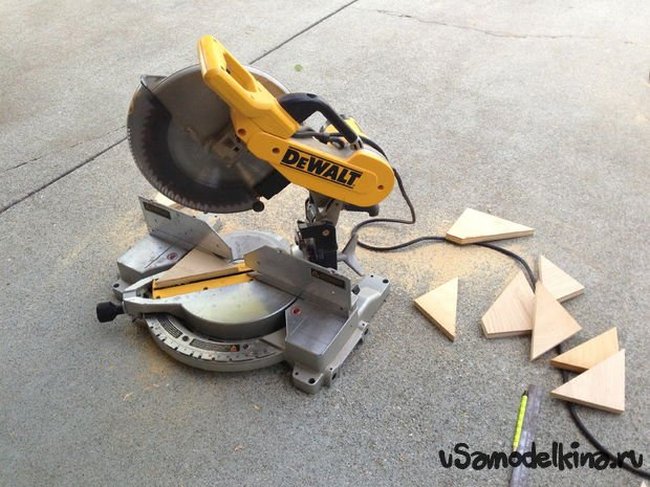

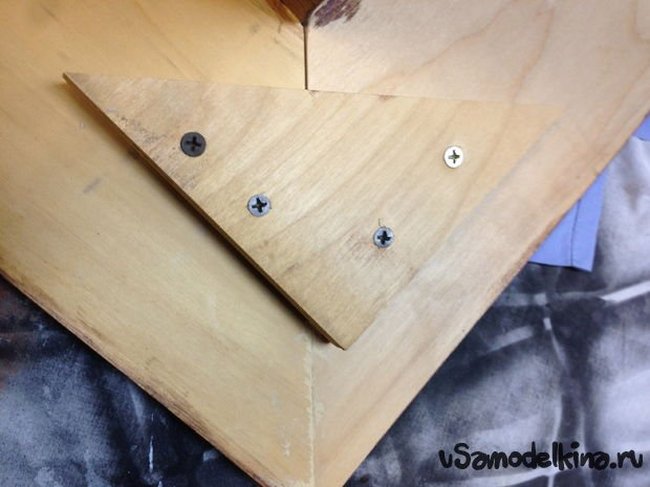

Чтобы углы держались вместе, стяните их с изнанки деревянными треугольниками, оставшимися после обрезки 45-градусных уголков. Посмотрите, как это делал я, на фото выше.

Шаг 5: Последние штрихи!

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик

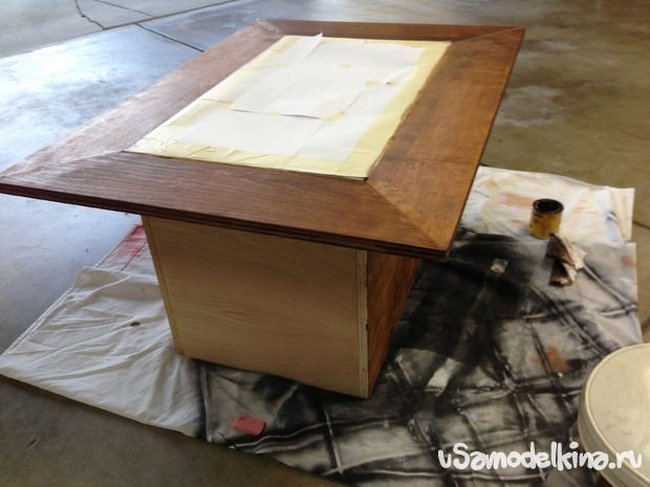

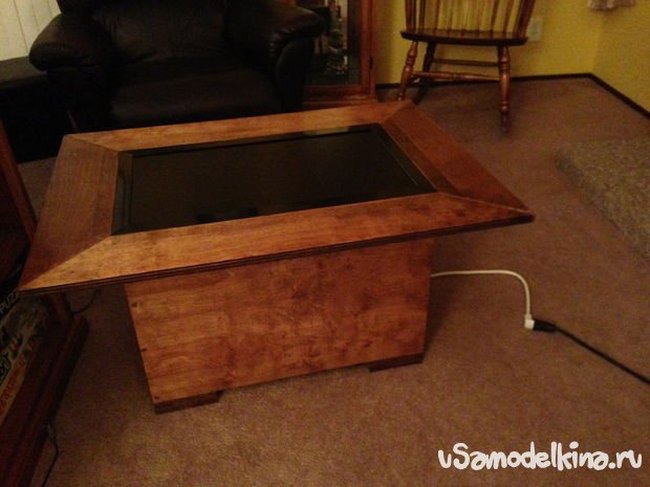

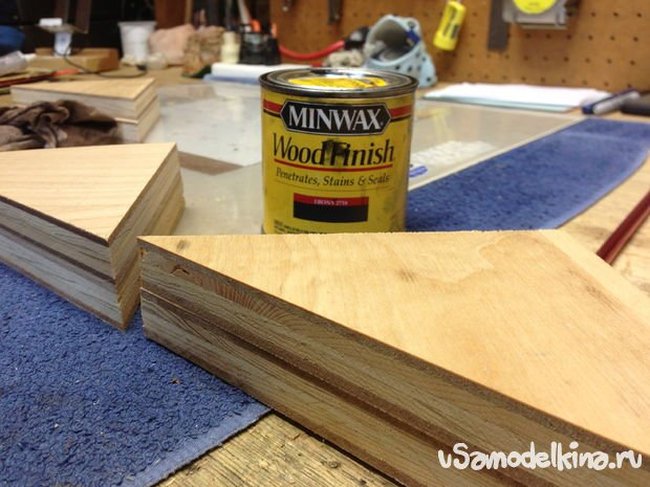

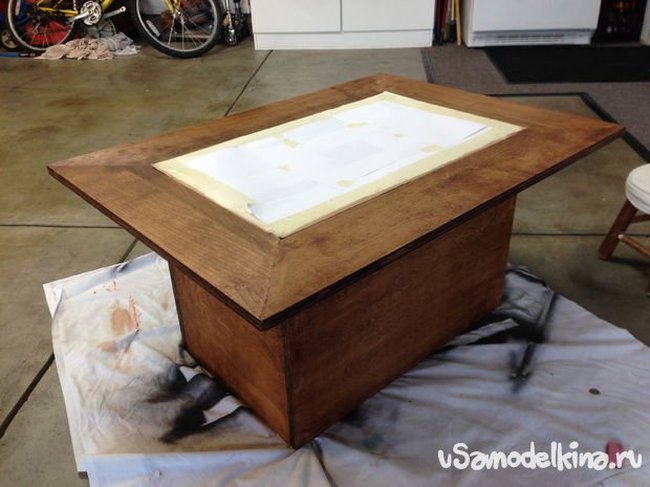

Ну вот и конец. Было интересно! Покраска не займет много времени. Выберите приятный цвет, проверив на лишнем кусочке древесины перед покраской всего стола. Плотно заклейте LCD-панель и раму вокруг перед тем, как начнете красить. Нанесите слой краски, и после его высыхание покройте поверхность слоем полиуретана.

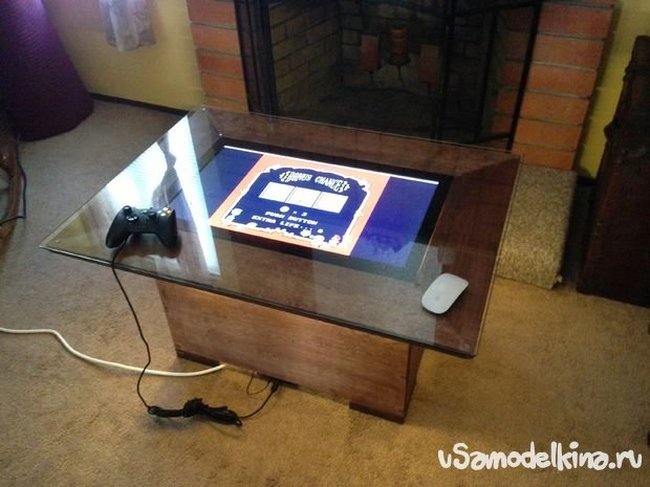

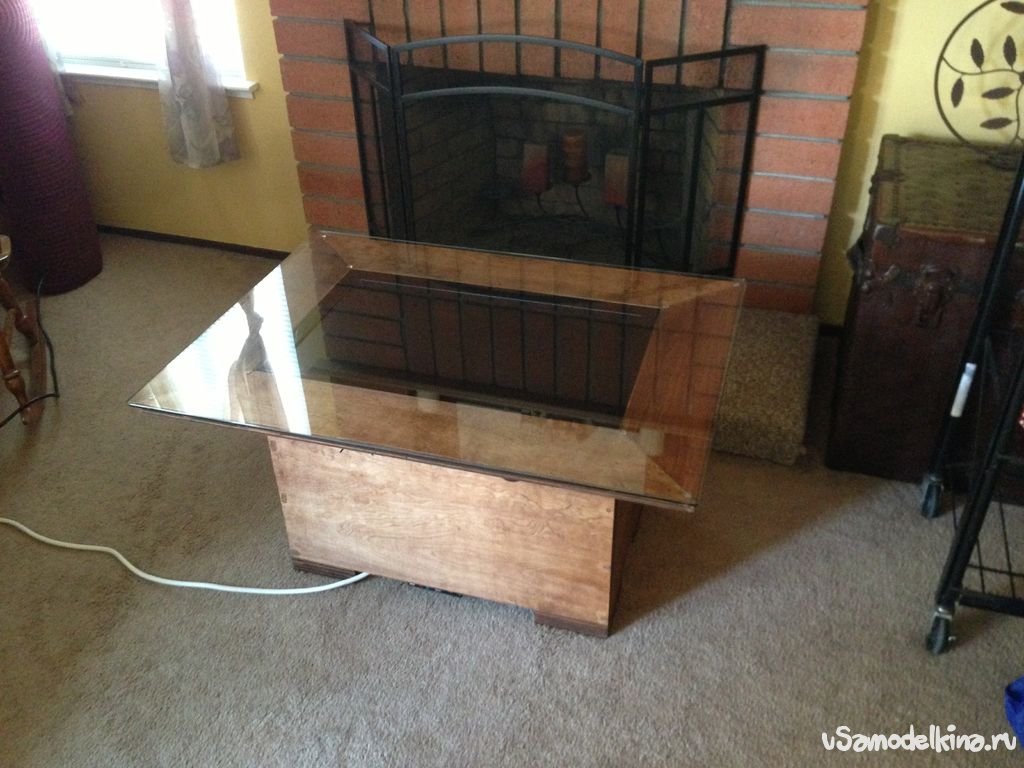

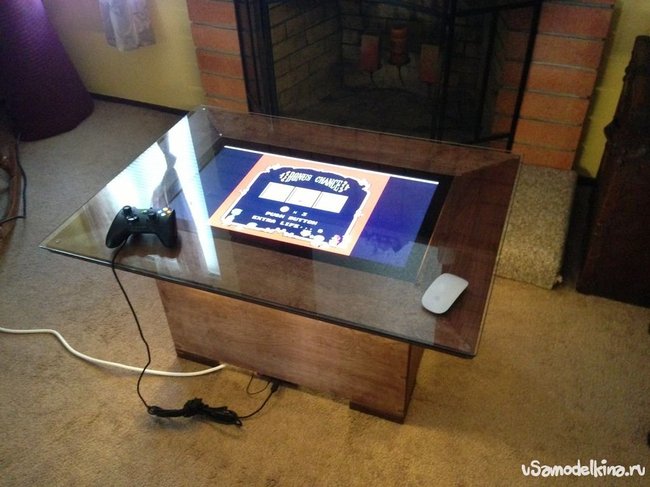

Закажите в строительном магазине столешницу в виде отрезка стекла толщиной 1 см и поместите ее поверх экрана на 4 или 8 резиновых прокладках. Вот вы и закончили!

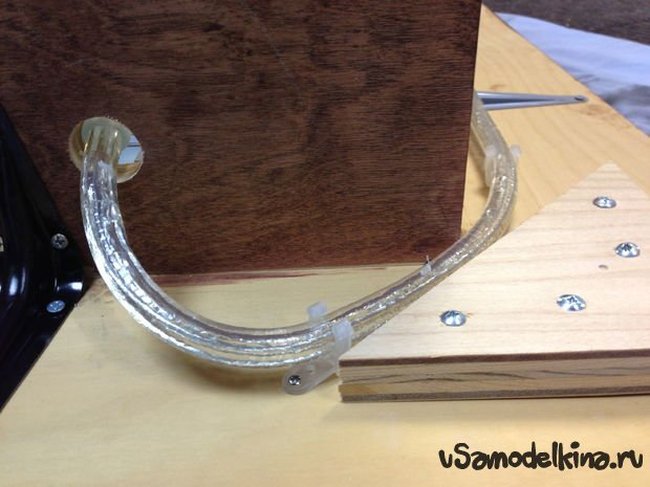

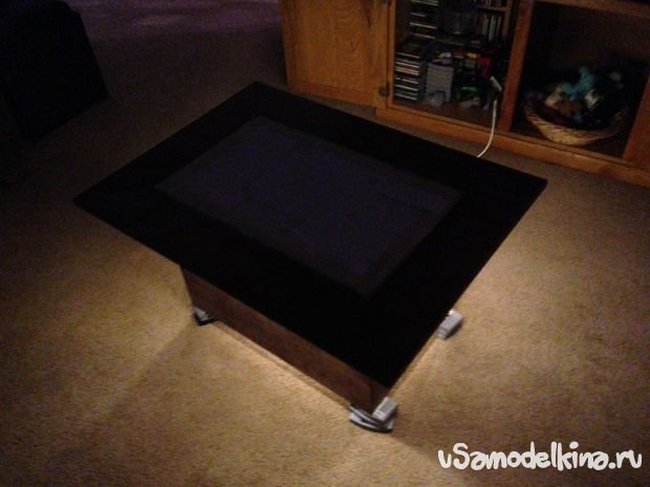

Для дополнительного эффекта, я добавил диодное освещение под боковые панели стола, а излишки провода поместил внутрь тумбы, обеспечив подсветку дна.

Возьмите любой ноутбук и колонки, присоедините это все к LCD, и можно наслаждаться интерактивной панелью! Для достаточной вентиляции, а также свободного расположения проводов нужно поднять стол на колесики, ну или хотя бы книжки. Так воздух будет циркулировать, и будет место, куда подвести кабели питания. Возьмите удлинитель и закрепите его внутри тумбы, так вы максимально спрячете все провода внутри, выведя наружу только один.

Развлекайтесь! Можно придумать оригинальную подсветку или присоединить сабвуфер. Из стола можно сделать классный медиа-центр! Делайте, что вам захочется, поделитесь своими идеями в комментариях.

Шаг 6: Собираю компьютер…в столе

Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик


Кофейный LCD-столик



Хотя встраивание компьютера в мебель и покрытие стола стеклом - совсем не новые идеи, я все-таки отличился, добавив шарма в виде дистанционного управления сетевым фильтром, подсветкой и расширенными выступами, чтобы помимо развлекательной функции, мое изобретение могло выполнять и свои прямые обязанности кофейного стола. Это длительный проект, и я еще буду добавлять новые элементы и совершенствовать имеющиеся.

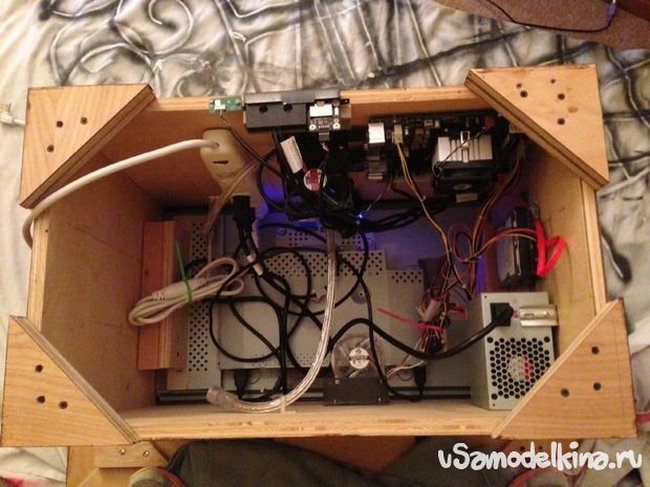

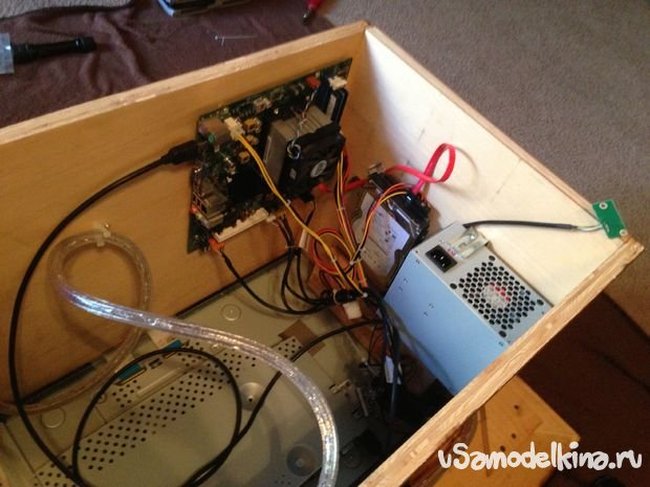

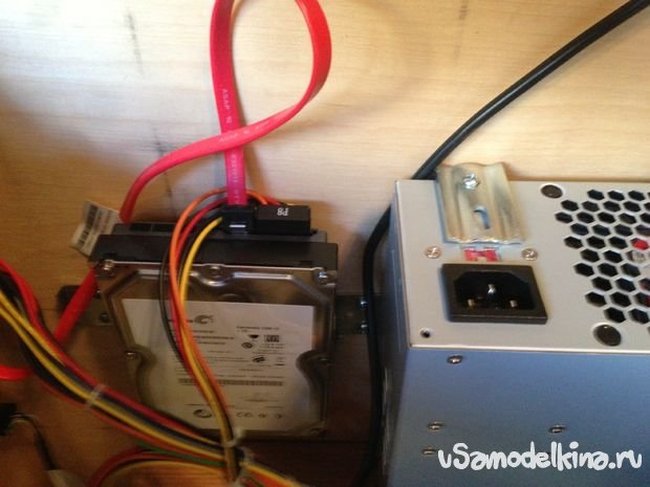

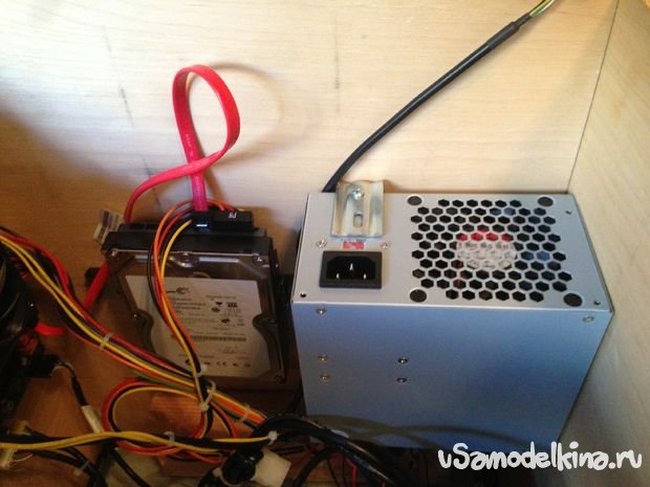

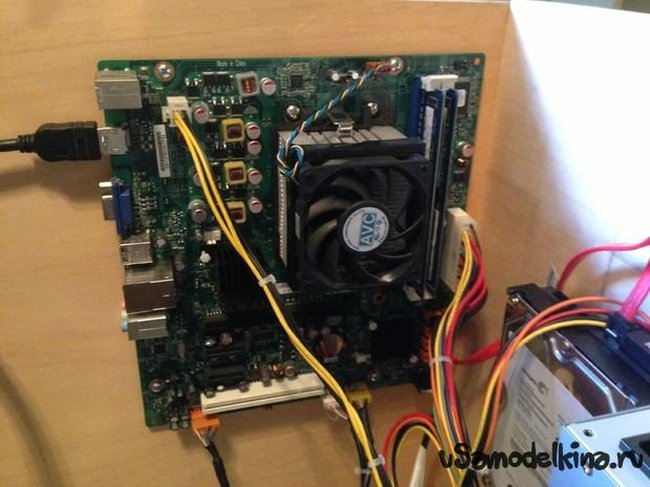

На фотографиях показаны этапы сборки компьютера. Я решил взять за основу имеющийся у меня свободный компьютер. Он был в компактной сборке. Я стянул кабели и разместил их удобно внутри. Довольно сложно разобраться со всем этим верх ногами. Я вкрутил материнскую плату прямо в дерево, но допускаю, что есть способ и получше (шурупы неплохо бы заземлить). Все части свободно расположены внутри, есть достаточно свободного пространства для вентиляции, так что ничего риска для возгорания дерева нет.

С лэптопом дела бы обстояли проще, я бы вообще взял Apple TV и транслировал бы через него свой Mac, но, увы, я хотел иметь полноценный компьютер с возможностью запуска MAME эмулятора.

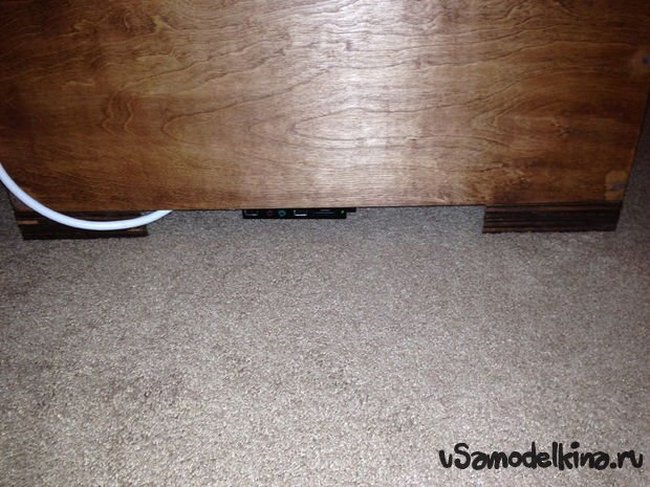

Оставшиеся деревянные треугольники я использовал в качестве ножек, прикрутив их к углам снизу стола. Это было нужно и для теплообмена для внутренностей стола.

Bluetooth и WiFi - это все, что мне было нужно для работы моего центра. Я нашел бесплатный сайт, который позволял управлять любыми девайсами удаленно с любого компьютера или устройства на iOS. Это Logmein.com. Можно просто установить программу, которая будет распознавать ваш телефон или планшет как мышку или клавиатуру. Еще рекомендуется настроить bios так, чтобы он перезапускался после отключения фильтра, а также отключить уведомления о том, что клавиатура не подсоединена.

Если по какой-то причине у вас нет автоматического включения питания после отключения, нужно иметь кнопку включения/отключения питания где-то под рукой.

- Приятно помастерить, присылайте свои результаты в комментариях! -скачать dle 11.1смотреть фильмы бесплатно
