Винтовой самолет

Винтовой самолет



В прошлом мои модели винтовых самолетов всегда заканчивали свой полет аварийным крутым пике. Описанная здесь конструкция решает эту проблему за счет легковесного полозкового шасси, которое действует на подобие посадочного механизма. Эта защита подходит, только если запускать самолет на открытом воздухе либо в большой, просторной комнате.

План урока:
Сложность: 3.5/5
Подготовка: 2/5
Сборка: 1/5
Уборка: 1/5

Подготовительные работы:

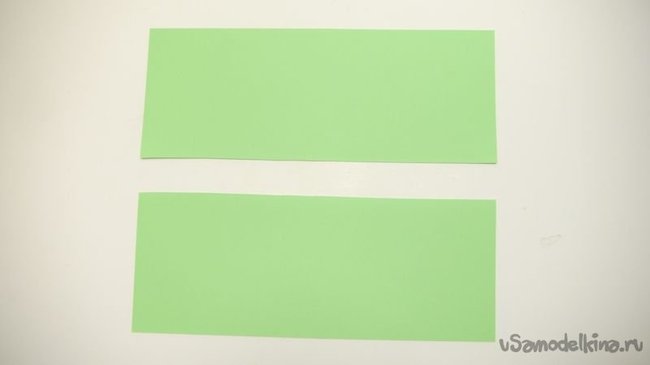

Сложите и разрежьте листы картона вдоль пополам.

Скажите своим ученикам, что они будут мастерить самолет, который сможет взлетать с земли или со стола, лететь минимум 5 метров и приземляться плавно. Поскольку это довольно простой проект, Я советую хотя бы частично делать модель вместе с учениками, демонстрируя им основные моменты сборки в процессе. В этом мастер-классе много шагов, так что старайтесь поменьше отступать от плана. Основная работа описана в шагах 2-6.

Цель изучения:
В ходе устной лекции, ученики усвоят четыре основных понятия в авиации: подъем, осевое давление, стабильность и вес.

В ходе тестирования собственных самолетов и анализа результатов ученики смогут обсуждать возможные недостатки и способы их устранения с учителем. Ученики смогут изменить свои модели и повторить процесс заново.

Как только у учеников получится сделать красиво парящие модели винтового самолета, они смогут усложнять схемы полета, выполняя повороты или петли.

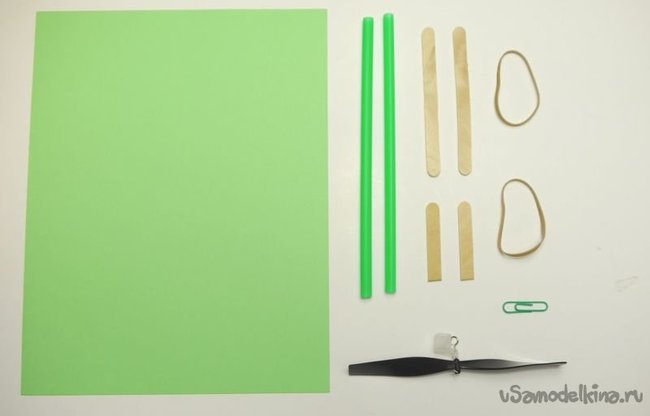

Шаг 1: Материалы

Винтовой самолет



- 2 палочки
- 2 полу-палочки
- 2 трубочки для напитков
- 2 тонкие резинки
- 1 лист картона
- 1 скрепка для бумаги
- 1 пропеллер
- Клейкая лента
- Карандаши или фломастеры для раскраски

Пропеллеры можно купить в интернете.

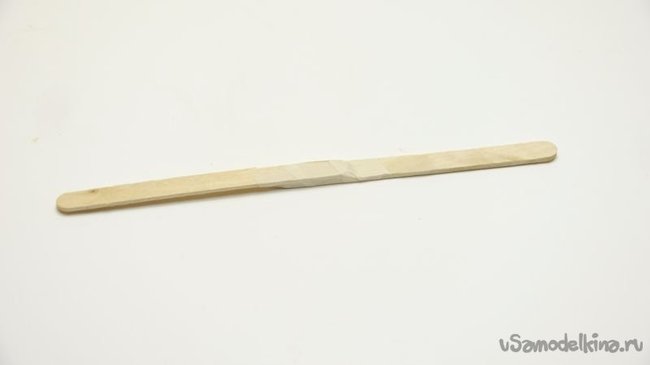

Шаг 2: Вал винта

Винтовой самолет


Винтовой самолет


Винтовой самолет


Винтовой самолет

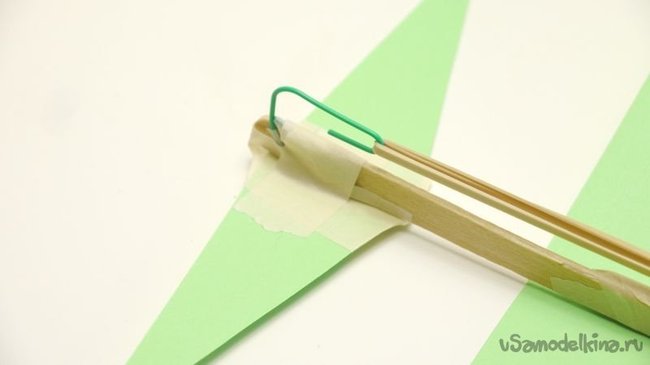

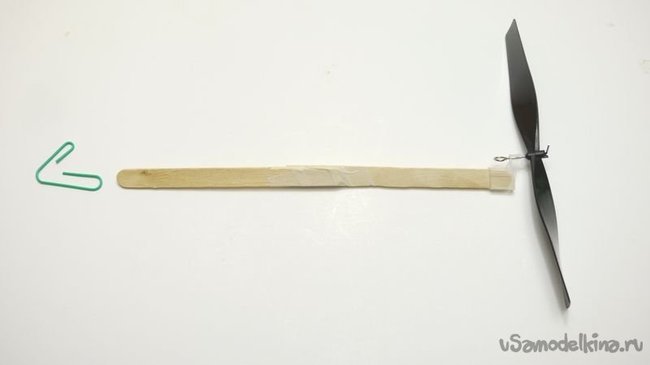

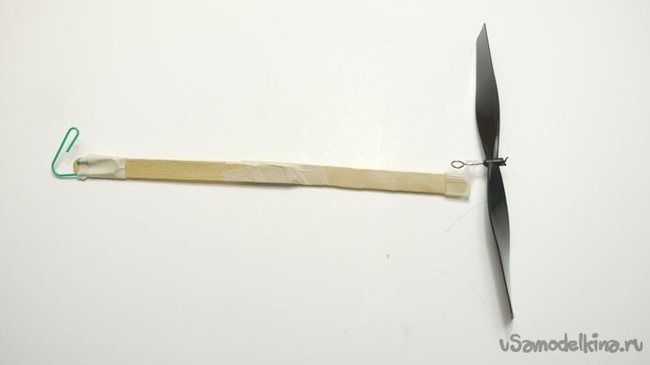

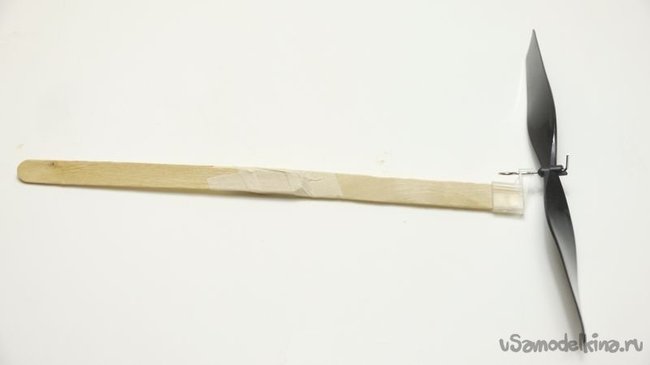

Объясняйте ученикам важные аспекты конструкции по ходу дела, подавая им непосредственный пример своей собственной работой. Вал винта просто поддерживает и растягивает резинки, которые будут использованы в качестве источника энергии. Крепко закрепите скрепку клейкой лентой!

Как только закрепите резинки, вал пропеллера будет осевое усилие самолету. По сути, это то, что толкает самолет вперед. Представьте, что вы сидите на стуле с колесами. Если вы оттолкнетесь ногами от стены, вы поедете на стуле в противоположном направлении. То же происходит и здесь. Вращаясь, пропеллер прогоняет воздух навстречу самолету и толкает воздух по направлению к заднему концу самолета. Толкая воздух назад, пропеллер создает обратную реакцию, в результате которой самолет движется вперед.

Шаг 3: Крылья, хвост и стабилизатор

Винтовой самолет


Винтовой самолет


Винтовой самолет


Винтовой самолет

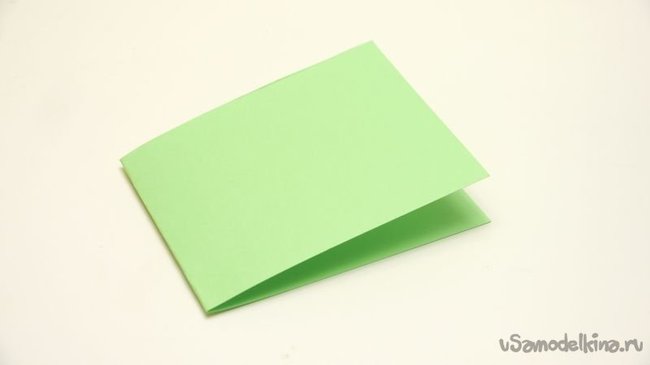

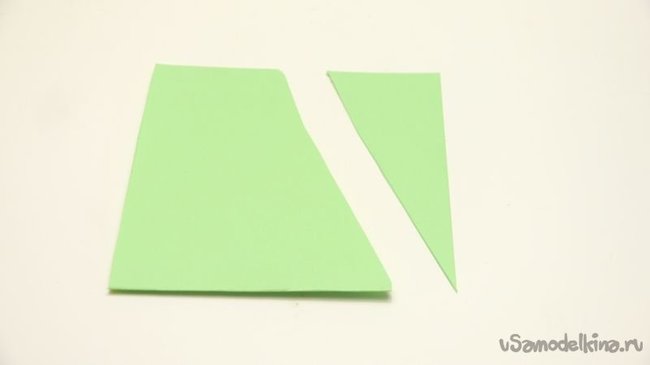

Самое важное, что нужно самолету для полета, - это подъем. Подъем происходит тогда, когда воздух давит на нижнюю сторону крыльев. Чем больше крылья, тем больший подъем будет происходить. Бумага сложена пополам и разрезана под наклоном, потому что мы хотим, чтобы крылья были больше посередине самолета, где он наиболее тяжелый. Если сделать крылья прямоугольными, самолет может подняться слишком высоко одной стороной крыла, что в итоге приведет к аварии.

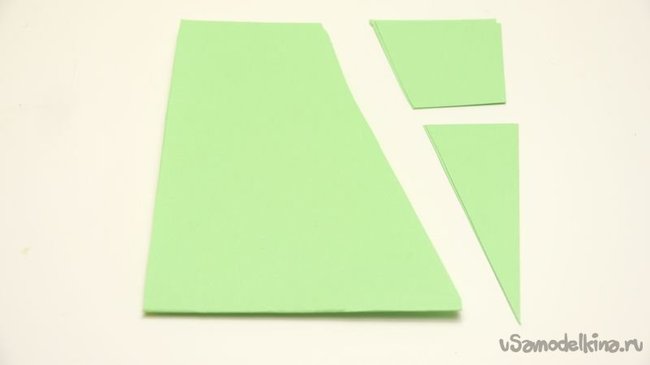

Оставшийся лист бумаги также сложите пополам и разрежьте. Эти кусочки можно использовать для хвоста и стабилизатора.

Шаг 4: Крепление крыльев, хвоста и стабилизатора

Винтовой самолет


Винтовой самолет


Винтовой самолет


Винтовой самолет


Винтовой самолет


Винтовой самолет

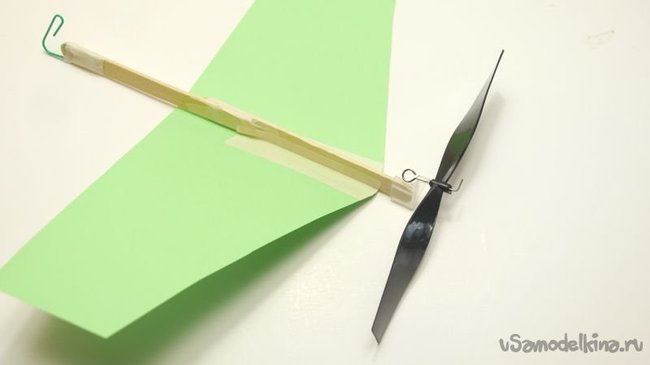

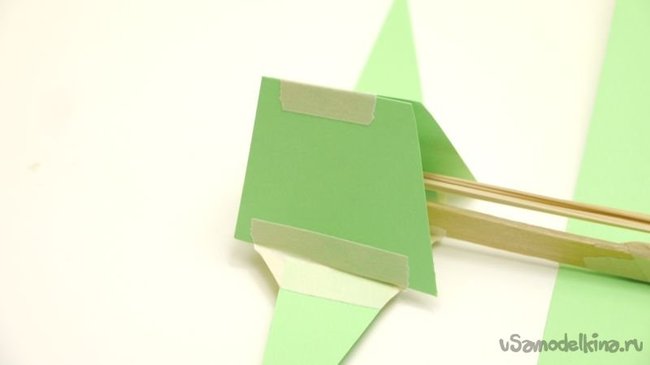

Используйте длинные куски клейкой ленты вдоль всего вала, чтобы надежно приклеить крылья.

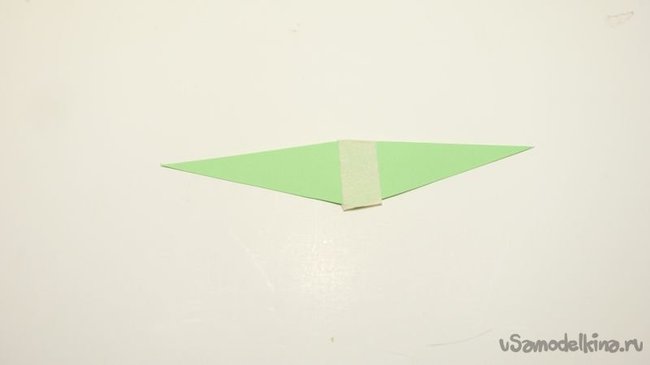

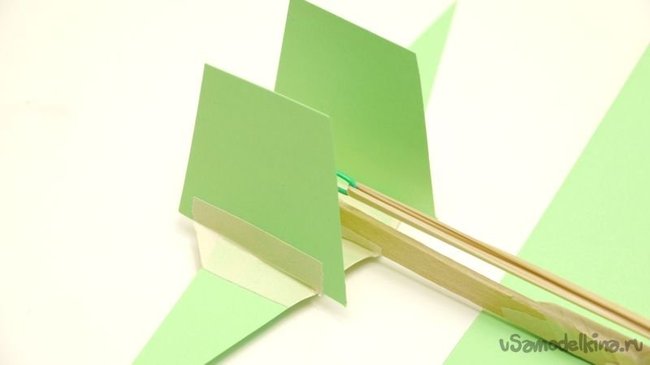

Склейте два треугольных кусочка вместе в качестве хвоста. Хвост клеится к валу таким же способом, как и крылья.

Половинки стабилизатора приклеиваются к хвосту, затем две половинки склеиваются посередине между собой.

Хвост удерживает заднюю часть самолета “на плаву” во время подъема. Стабилизатор тоже важен, потому что он помогает самолету держать ровный курс, никуда не отклоняясь и не переворачиваясь.

Мне нравится объяснять важность стабилизатора так: держите перед собой лист бумаги (например, половинка картонного листа). Дуньте на него воздух поперек края листа. Вы увидите, что бумага почти не пошевелилась. Это потому, что воздух легко проходит вокруг бумажного листа, потому что он ровный и тонкий. А теперь держите лист бумаги за один кончик и подуйте на него. Бумага начнет развиваться в разные стороны, изгибаться под напором воздуха, поскольку воздух не может легко пройти сквозь лист. Воздуху гораздо проще смахнуть лист со своего пути, пока он не будет расположен в одном направлении с воздушным потоком.

Стабилизатор работает по тому же принципу. Когда самолет движется прямо, воздух легко проходит вокруг стабилизатора. Но если самолетик начинает поворачивать, стороны стабилизатора будут противостоять воздушному потоку. Воздух будет давить на стабилизатор, пока самолет не выровняется. Это позволяет самолету держать стабильный курс.

В данной конструкции стабилизатор имеет треугольную форму. Один плоский кусочек бумаги чересчур нестабилен в роли стабилизатора, поток воздуха просто согнет его. Перед тем, как крепить стабилизатор, закрепите резинки на самолете.

Шаг 5: Полозковое шасси

Винтовой самолет


Винтовой самолет


Винтовой самолет


Винтовой самолет

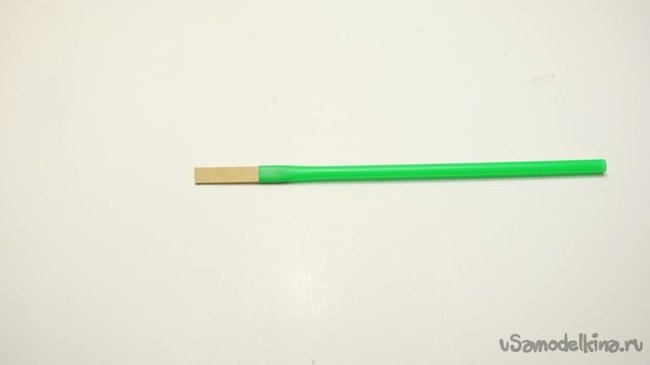

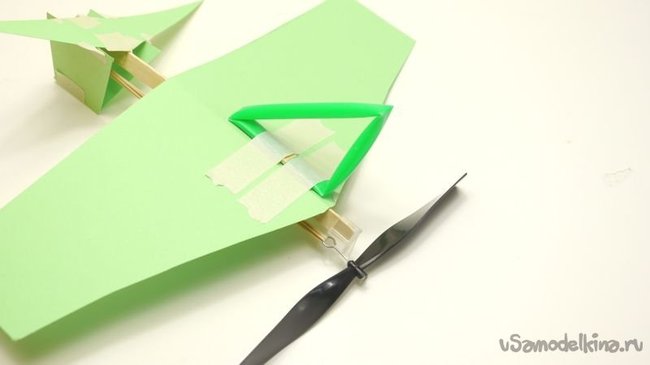

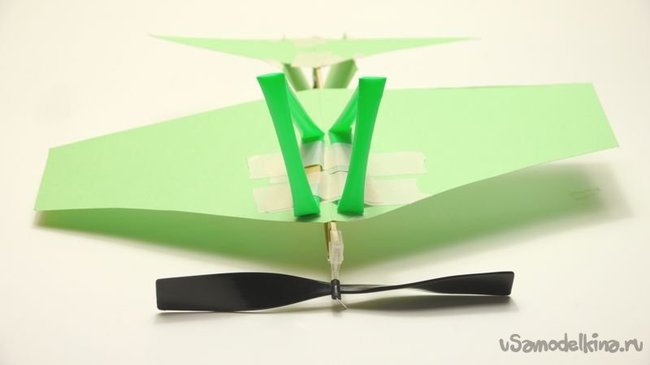

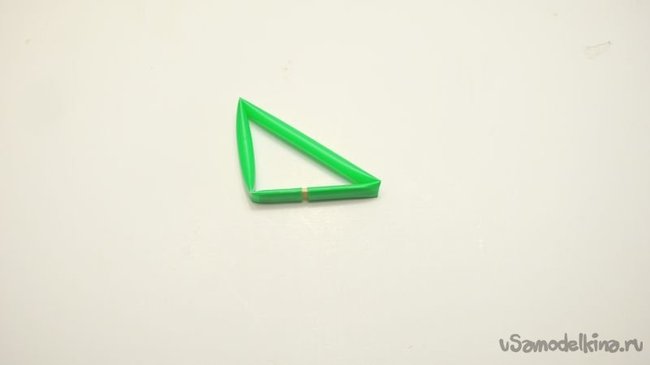

Полозковое шасси позволяет запускать самолет с плоской поверхности, так как оно поднимает пропеллер достаточно высоко, чтобы он не касался земли. Кроме того, такое шасси выполняет еще одну важную функцию: добавляет вес на днище самолета.

Почему это важно? Ответ не сразу очевиден. Если закрутить резинки и отпустить, чтобы запустить самолет, они раскручиваются с обеих сторон. Один край резинки вращает пропеллер, а другой пытается развернуть остальную часть самолета! Конечно, самолет гораздо тяжелее вращать, поскольку он больше и тяжелее, но все равно ощущается определенная сила, развиваемая резинкой. И если такой силы слишком много, самолет может наклониться в одну сторону, потерять стабильность и упасть.

Вес от шасси наоборот, прибавит самолету веса, а следовательно, и стабильности. С ним низ самолета гораздо тяжелее верха, и самолет будет гораздо лучше сопротивляться наклонам или опрокидыванию.

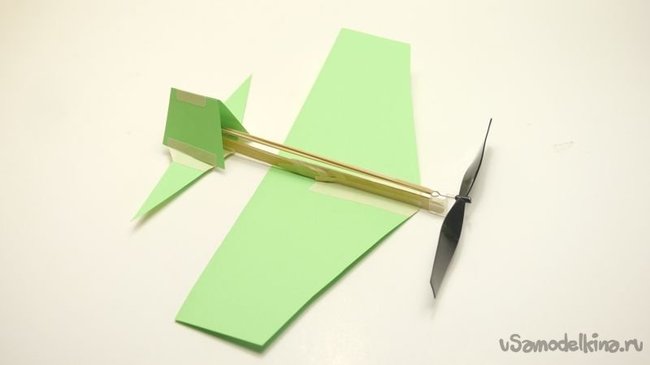

Шаг 6: Полет!

Винтовой самолет


Винтовой самолет

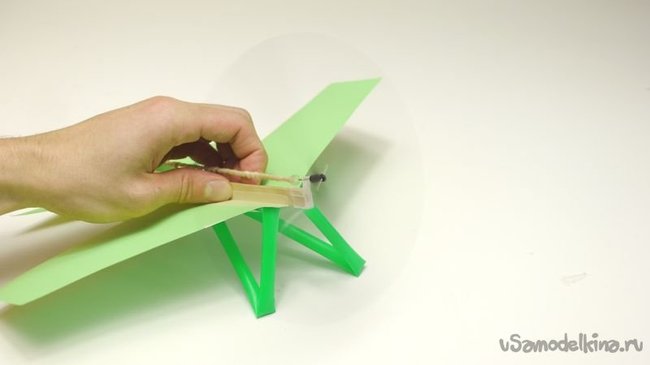

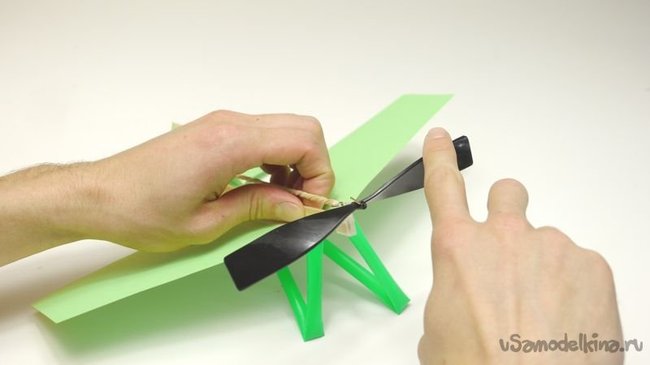

Чтобы взлететь, удерживайте вал рукой возле пропеллера. Начните закручивать пропеллер по часовой стрелке. Следите, чтобы ученики отворачивали пропеллер от себя, чтобы самолет летел в противоположную от них самих сторону. Иначе, если случайно отпустить пропеллер, можно травмировать себя.

Экспериментируйте с разным количеством энергии и найдите идеальное количество оборотов пропеллера, чтобы достичь желаемой дистанции и качества полета.

Чтобы запустить самолет, поставьте его на плоскую поверхность так, чтобы пропеллер смотрел от вас. Аккуратно, но устойчиво держите вал одной рукой, а пропеллер другой. Сначала отпустите пропеллер, затем через долю секунды вал. Время играет роль, и тут понадобится немного практики. Время между отпусканием пропеллера и винта примерно равно длительности, если сказать “Тик-так”. Таким способом удобно пояснять этот момент ученикам. Пока говорите “тик”, нужно отпустить пропеллер, а когда произносите “так” - нужно отпустить вал.

Освоив базовую технику полета, ученики могут начать экспериментировать с разными эффектами, типа петель, поворотов или бочек!

Шаг 7: Безопасность, подсказки и устранение неисправностей

Этот проект может быть опасным по двум причинам! 1. Пропеллер может очень быстро вращаться и оставлять на коже порезы. 2. Пропеллер может запутаться в длинных волосах. Следите за тем, чтобы ученики аккуратно и внимательно обращались с пропеллерами. Для полетов выбирайте только большую, открытую площадь, чтобы самолет не встретил препятствий перед собой и по сторонам.

  • Симметрия играет ключевую роль! Проверяйте, чтобы повторяющиеся элементы были максимально идентичны по форме. Вал должен располагаться точно по центру между крыльями.

  • На то, чтобы грамотно рассчитать закручивание пропеллера и освоить технику полета, может уйти довольно много времени. Оказывайте ученикам поддержку и помогайте тем, кто испытывает проблемы. Дайте им почувствовать, что здесь нет ничего сложного, просто требуется немного времени и практики.

  • Если самолет кренится на одну сторону и постоянно падает, нужно проверить следующее: законцовки крыльев могут быть слишком большими; крылья могут быть повреждены, либо они очень гибкие и мягкие, не держат форму при полете; крылья или половинки хвоста не симметричны; шасси расположено слишком далеко от центральной оси.

  • Если самолет не долетает до желаемой точки, проверьте: может быть используется одна резинка вместо двух; резинки недостаточно закручиваются либо слишком длинные; крылья расположены слишком высоко либо слишком маленькие.

  • Если самолет резко взлетает вверх, а потом также резко теряет скорость и падает, проверьте следующее: крылья слишком большие либо ширина крыльев слишком одинаковая от середины самолета до краев; нет шасси либо слишком маленькое шасси; деформированы крылья.скачать dle 11.1смотреть фильмы бесплатно
