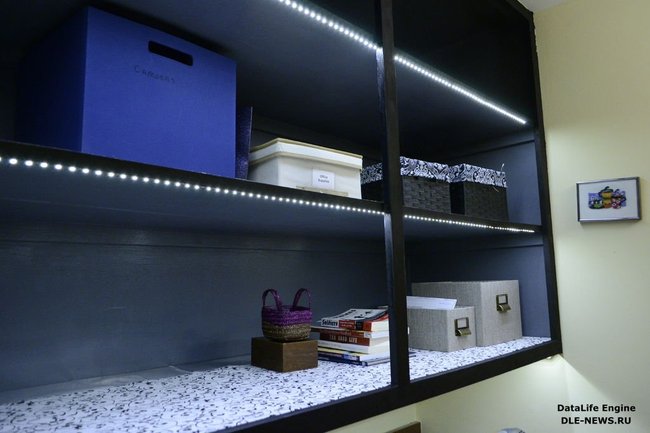

Я взял длинную полоску соединенных друг с другом диодов, нарезал ее на фрагменты нужной длины, запитал, впаял выключатель и аккуратно запрятал все провода. Этот проект можно легко адаптировать под любое другое место, где нужно освещение под чем-то (например, под настенными шкафами на кухне, над рабочим местом, под разными полками, в витринах и т.д.). Этот мастер-класс - хорошая инструкция о том, как правильно устанавливать осветительные полоски в общем и как их можно использовать для разных низковольтных осветительных систем.

Шаг 1: Материалы

Диодное освещение для полок

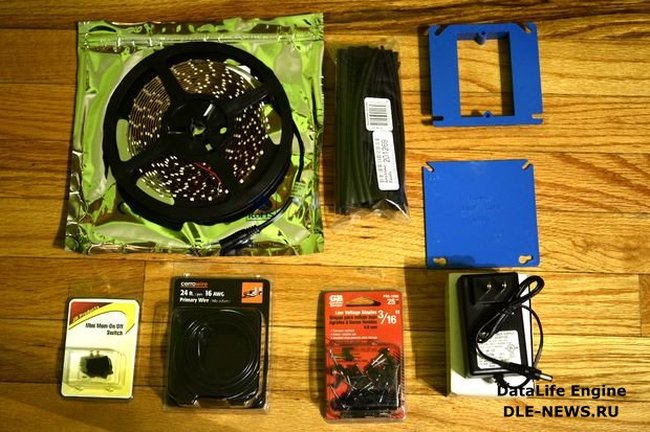

Вот все, что я использовал для этого проекта:

- диодная полоса
- адаптер переменного тока
- выключатель
- термоусадочная трубка
- коммутационная коробка
- крышка для коммутационной коробки
- проволока
- проволочные клипсы
- 2 шурупа и болта 8-32
- карандаш для закрашивания сколов
- маленькие шурупы для дерева

Общая стоимость всего этого добра - около 1200 рублей.

Шаг 2: Инструменты

- Дрель
- Молоток
- Кусачки
- Инструмент для снятия изоляции
- Паяльник и припой
- Строительный фен или просто фен для волос
- Рулетка
- (Необязательно) пистолет с горячим клеем
- (Необязательно) кисточка для красок

Шаг 3: План

Диодное освещение для полок



Каждая полоска диодов будет примерно 1.5 м в длину. Общее потребление энергии составит 2А на 12В постоянного напряжения.

Шаг 4: Изначальная проводка

Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок



1. Измерьте и разрежьте диодную полоску на отрезки нужной длины.
2. Так как оба провода одинакового цвета, пометьте один плюсовой провод изолентой.

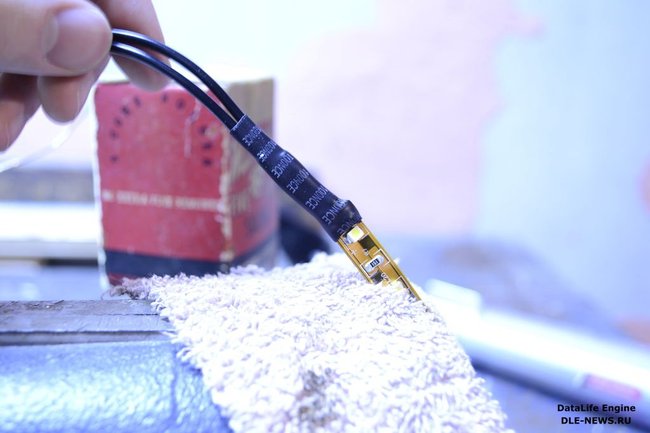

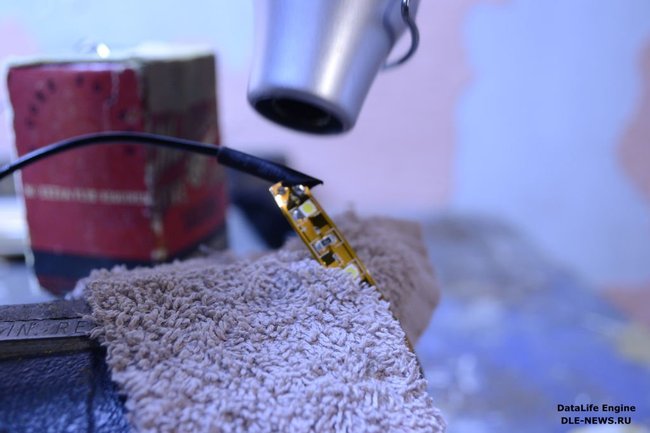

3. Припаяйте провод к концу полоски диодов и наденьте поверх него термоусадочную трубку.
4. Оголите DC-вход коннектора, который был присоединен к диодной ленте при производстве.
5. Припаяйте около 20 см проволоки на терминалы выключателя, наденьте на нее термоусадочную трубку.

Шаг 5: Закрепление диодной ленты

Диодное освещение для полок



Приклейте диодную ленту к поверхности, удалив защитную пленку и плотно прижимая ее в местах между диодами.
Не спешите и действуйте осторожно, подравнивая ленту с помощью линейки.

Возможно, в некоторых местах понадобится горячий клей (например, на концах ленты), но обычно клейкая поверхность ленты достаточно надежна.

Шаг 6: Сверлим

Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок

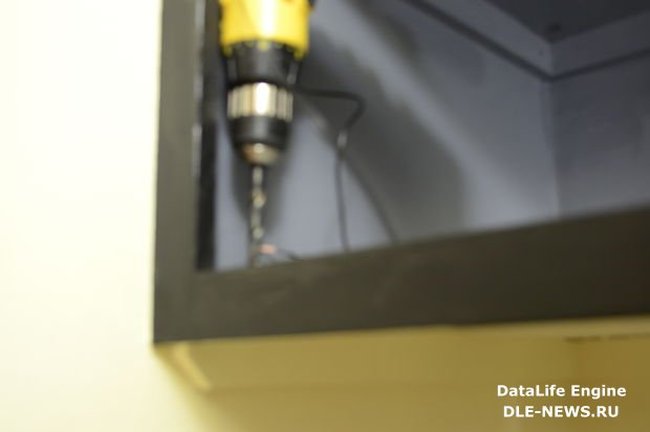

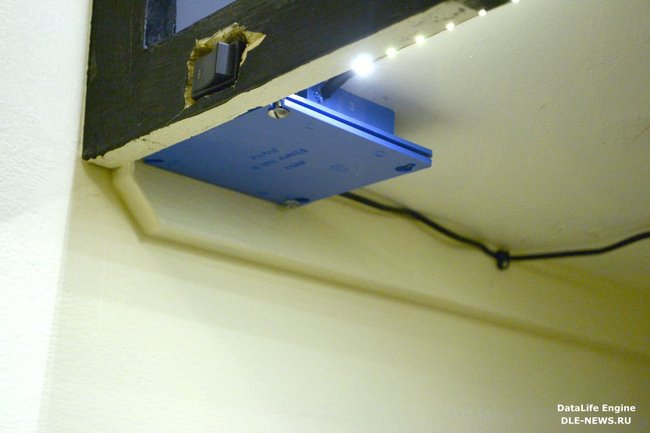

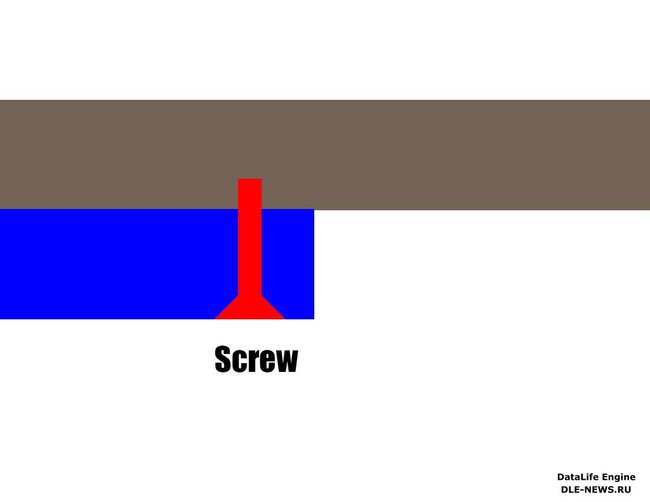

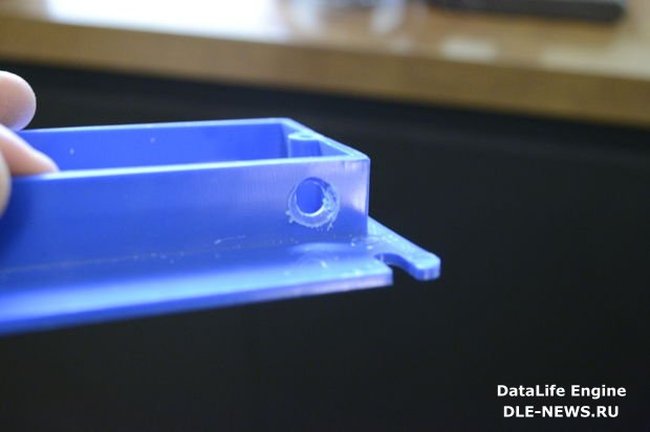

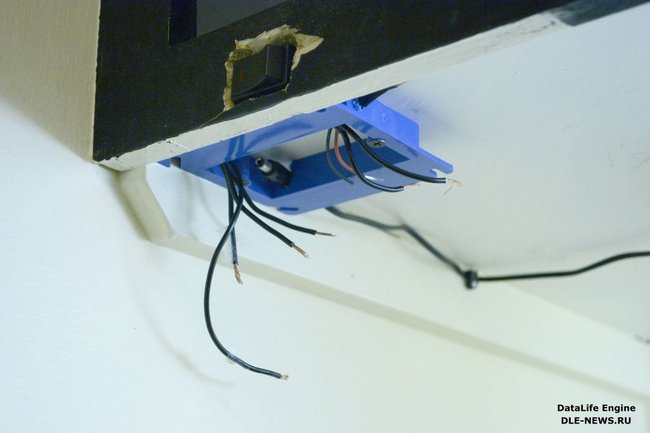

Просверлите отверстия на полках и корпусе (для проводов). Закрепите корпус коробки под полкой с помощью шурупов (можно рассверлить уже имеющиеся отверстия в корпусе большим сверлом, чтобы шляпка шурупа прилегала вплотную)

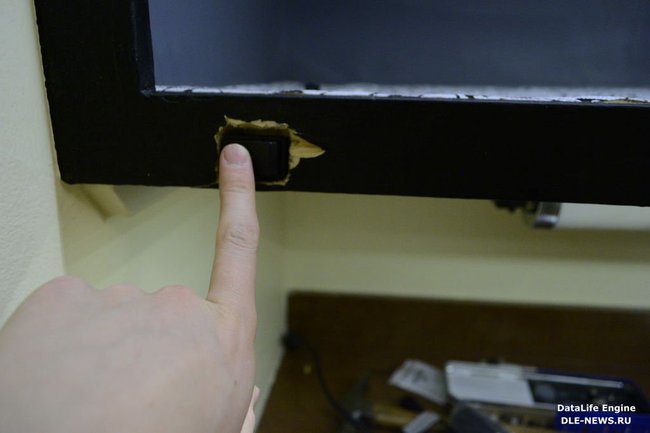

Просверлите отверстие для выключателя.

Шаг 7: Проводка

Диодное освещение для полок


Диодное освещение для полок



Протяните провода через отверстия. Закрепите их скобами.

Шаг 8: Соедините провода

Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок


Диодное освещение для полок

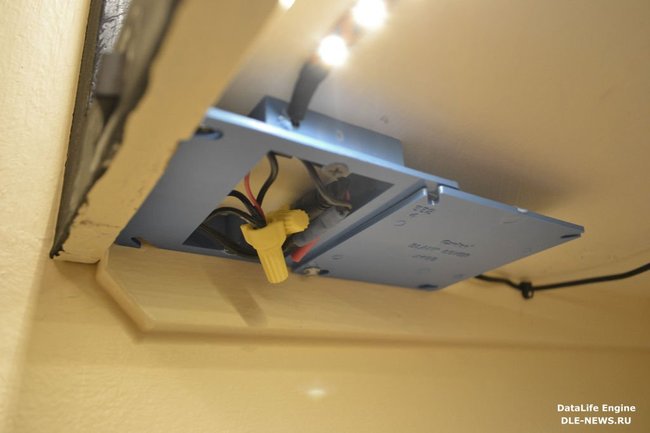

Соедините провода вместе, как показано на графике.

Закрутите провода в спираль, а затем используйте скрутку проводов.

Убедитесь, что нет оголенных проводов, тщательно заклейте все изолентой.

Закройте коробку крышкой.

Шаг 9: Отделка

Диодное освещение для полок


Диодное освещение для полок



Мне нужно было замаскировать надломы вокруг выключателя, так что я замазал их и закрасил.скачать dle 11.1смотреть фильмы бесплатно
