Это маленькая солнечная панель, которую я сделал своими руками. Я сконструировал ее, используя минимальное количество материалов, используя самое дешевое сырье. Целью было сделать панель, легкую в транспортировке. Полученную электроэнергию можно будет использовать для домашних нужд. И благодаря нашей помощи жители впервые в жизни получат негорючий, нетоксичный свет для ночного освещения.

Эта 8-ваттная солнечная панель сделана из стекла вторичной переработки и монокристаллических солнечных фотоэлементов, разрезанных лазером на прямоугольники. Эта панель залита оптически чистой, вулканизированной эпоксидкой для создания защиты от механических повреждений и в качестве водонепроницаемого барьера. Такие панели могут служить в течение 20 лет безо всякого обслуживание. В комплект входит 6-вольтная батарея и цепь. Свет представляет собой комбинацию из четырех дешевых 5-миллиметровых диодов, которые также защищены от влаги и рассеянны.

Надеюсь, вас заинтересовало это вступление, и вы прочитаете мою инструкцию!

Шаг 1: Идея

Маленькая солнечная панель своими руками



Почему я заслужил лазерный резак Hurricane Laser Cutter?

С этим резаком я смогу изготовить отличный, дешевый источник возобновляемой электроэнергии в деревне.
В своем проекте, к сожалению, я могу помочь ограниченному количеству людей из-за финансовых ограничений. Одна солнечная панель и электростанция стоят около 600 рублей. Такая система достаточна для освещения целого дома (1- или 2-комнатного строения) на протяжении всего времени, пока отсутствует солнечное освещение. Эта солнечная панель обеспечит чистой, стабильной электроэнергией 40% жителей Никарагуа, которые лишены электроэнергии и 60% тех, у кого свет подается с перебоями. Специальное диодное освещение позволит студентам нормально учиться, избавит от необходимости жечь керосиновые лампы и гораздо повысит самоуважение жителей, которые смогут сделать свой быт более комфортным.
На данный момент стоимость панелей рассчитана, исходя из того, что я покупаю уже разрезанные фотоэлементы примерно по 10 рублей за штуку. Я могу снизить стоимость на 480%, если у меня будет лазерный резак.

У меня 300 монокристаллических солнечных фотоэлемента размером 15 х 15 см (6 х 6 дюймов), которые обошлись мне в 4500 рублей. Каждый такой фотоэлемент можно разрезать на 8 ячеек для моих солнечных панелей. Лазерный резак позволит мне сделать 150 солнечных панелей для жителей. Это означает, что 150 домов получат свет, тысячи долларов можно будет сэкономить на отказе от керосиновых ламп. Возможно, это спасет кому-то жизнь из-за неслучившегося пожара.

Шаг 2: Инструменты и материалы

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

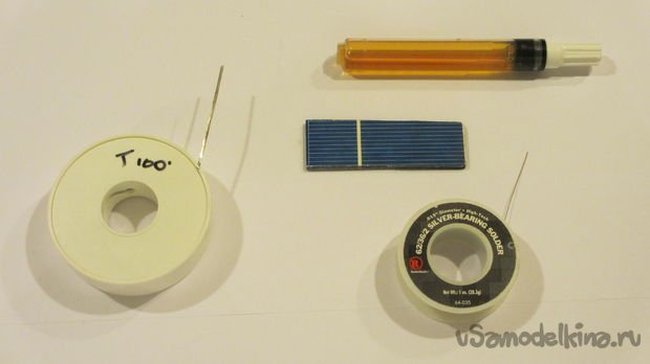

Для этого проекта нужен минимальный набор инструментов из-за простоты дизайна и процесса производства:

- силикон
- силиконовый герметик для солнечных батарей
- припой 0.3 мм
- плоский проводник
- ручка с флюсом
- стекло вторичной переработки
- провода
- паяльник
- кусачки
- солнечные фотоэлементы

Шаг 3:

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

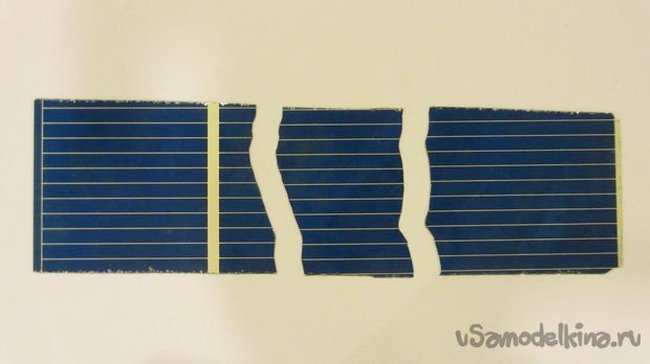

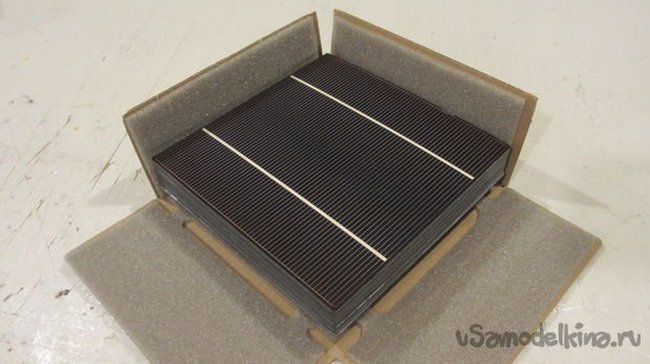

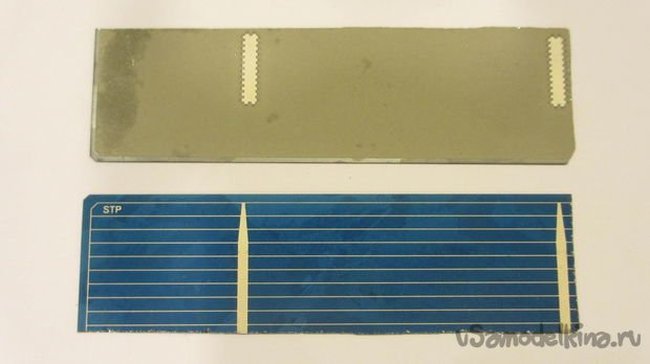

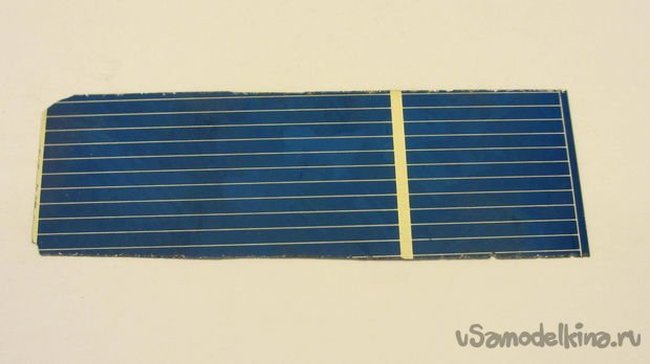

Это один солнечный фотоэлемент. Каждый такой элемент действует, как батарейка, серая сторона является положительной, а синяя - отрицательной. Это очень тонкие и хрупкие технологические чудеса, но с ними легко работается, если соблюдать осторожность.

Шаг 4: Инструмент для нарезки проводника

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

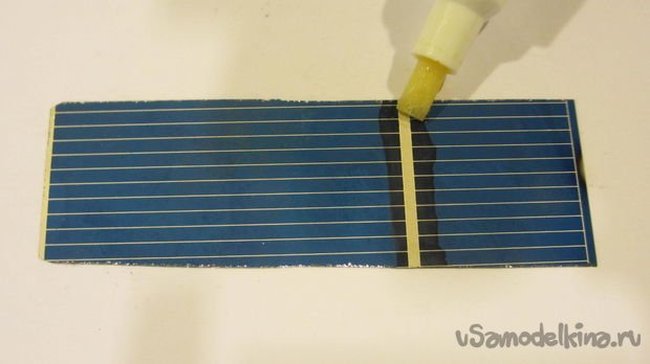

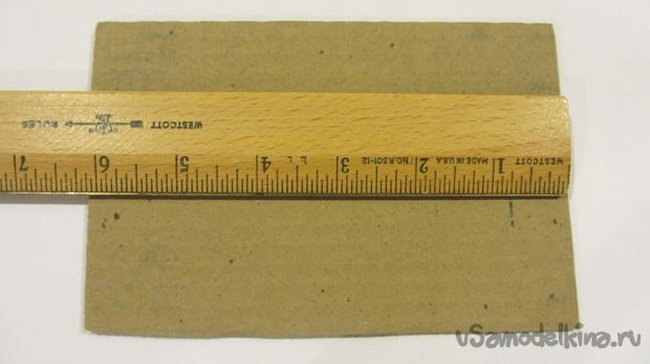

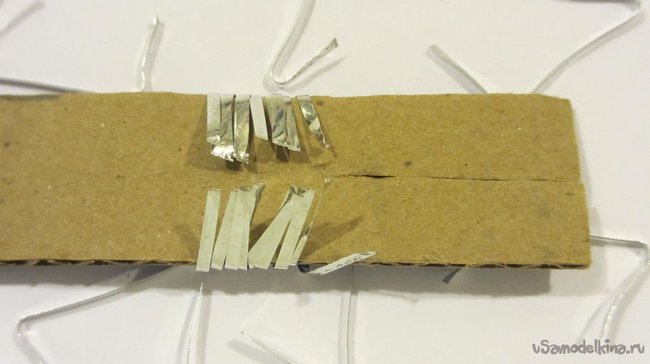

На фото хорошо показано, что он собой представляет, и как я его сделал. Это небольшой шаблон для резки ленточного провода.

Шаг 5: Ленточный провод


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

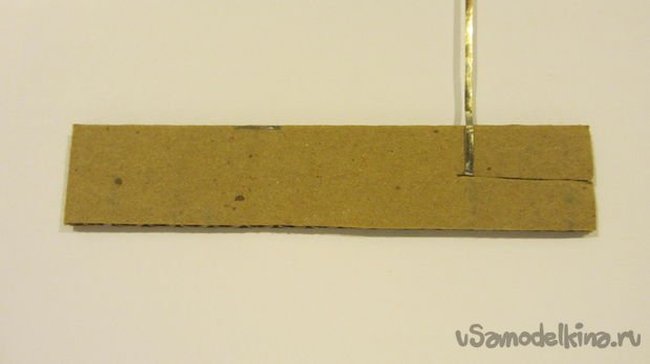

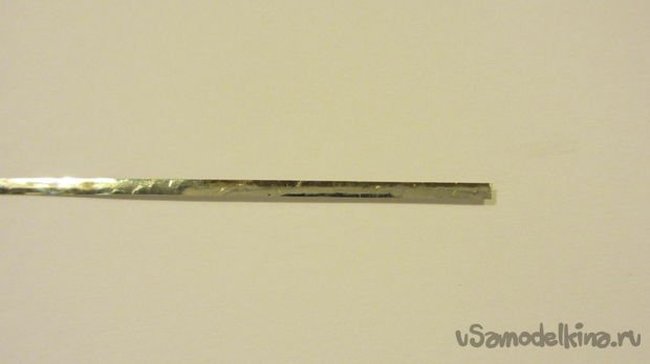

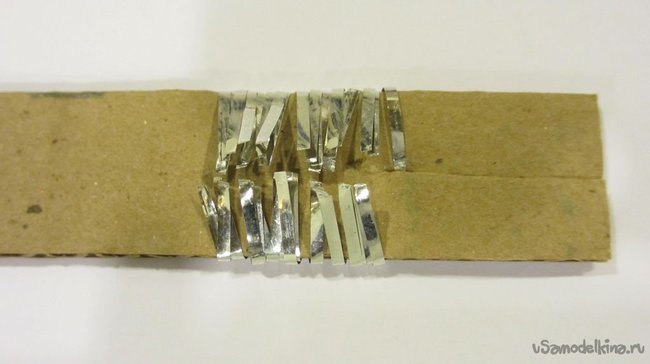

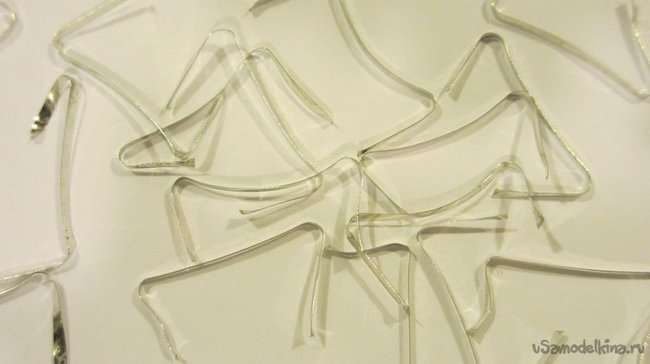

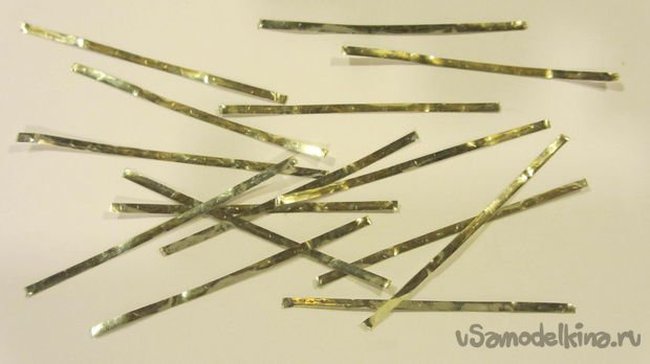

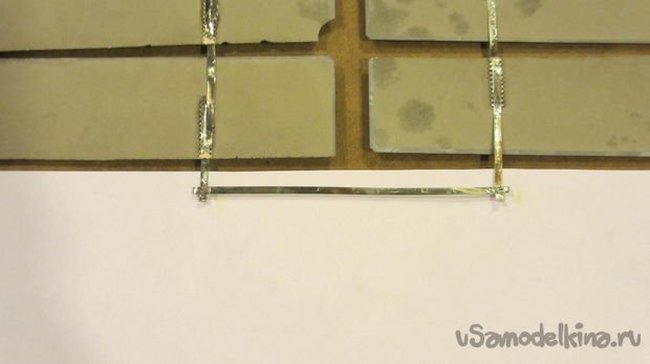

На фото показано, как я аккуратно нарезаю ленточки провода на кусочки нужной длины. Это очень эффективный процесс.

Шаг 6: Пайка выводов

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

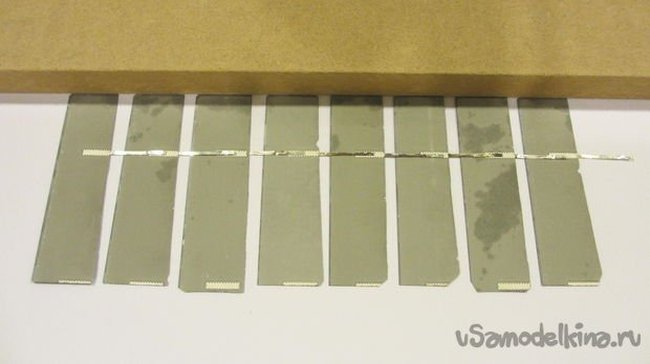

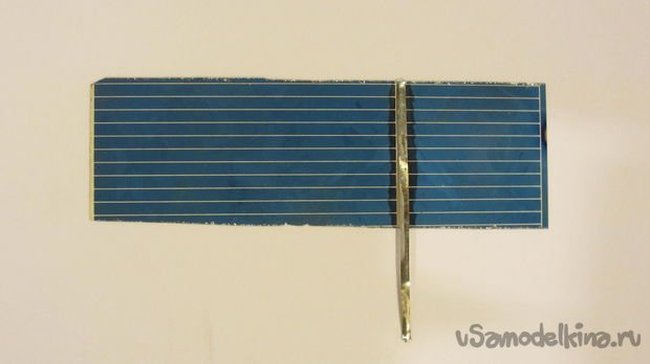

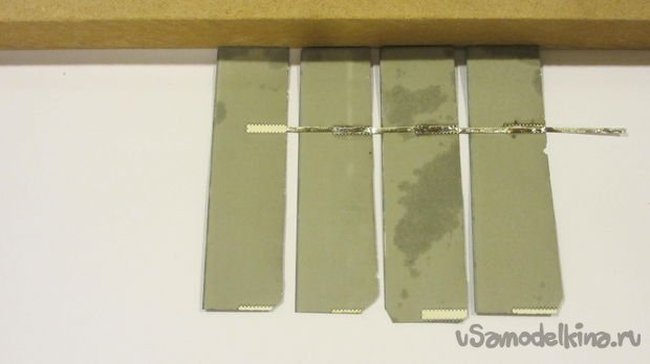

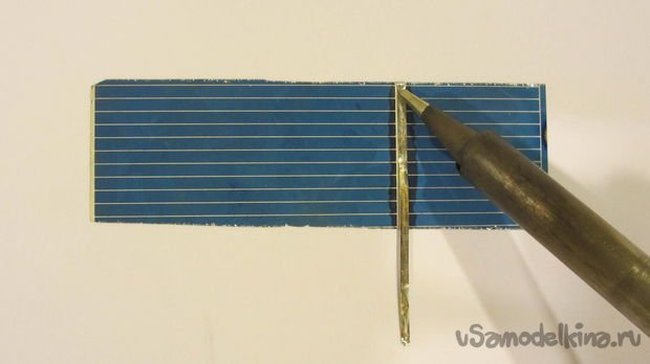

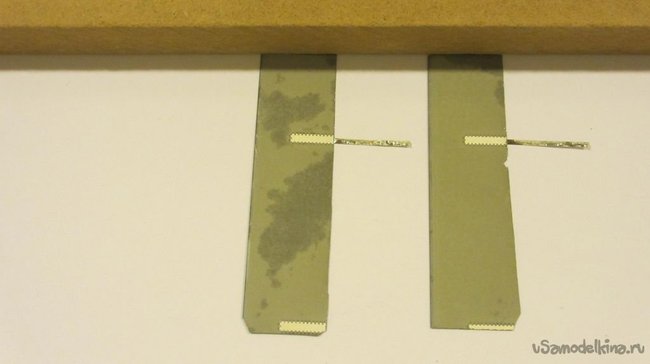

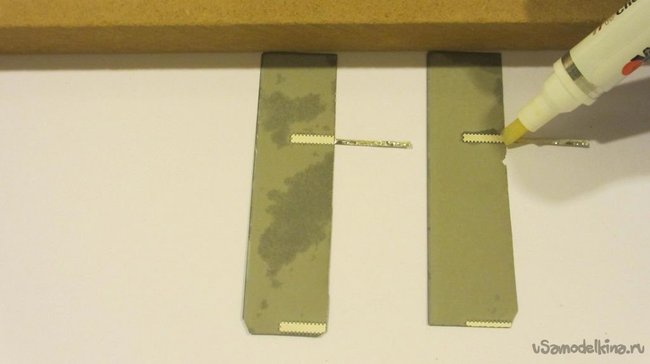

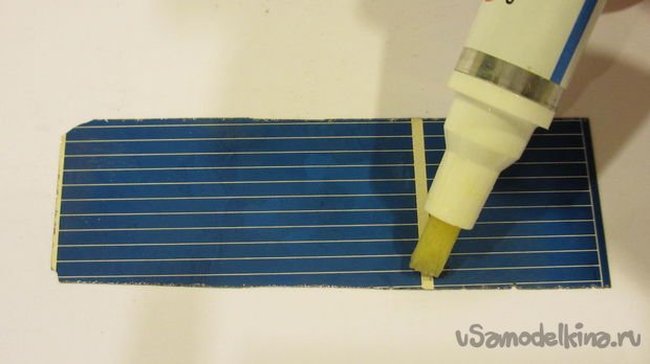

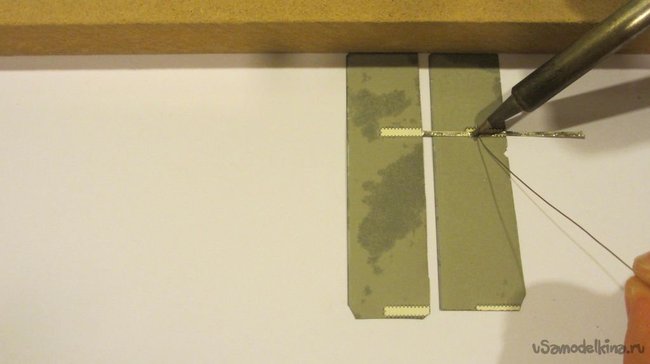

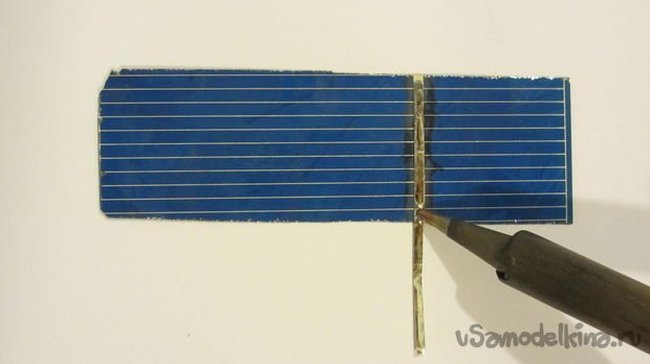

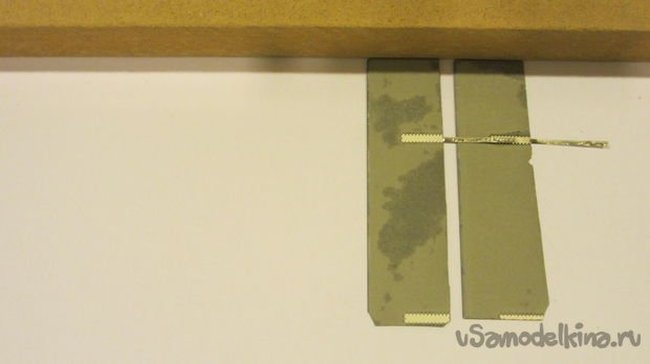

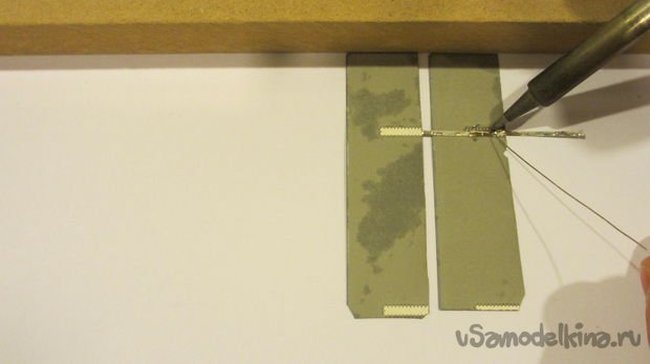

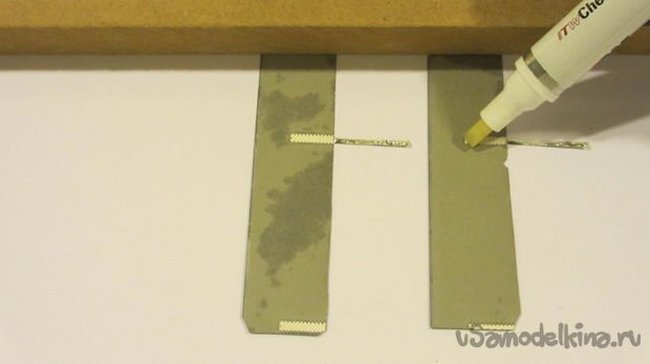

Вот так я пропаял каждый фотоэлемент полторадюймовыми кусочками проводника. Я использовал 60-ваттный паяльник при температуре 400∘С. Нужно пропаять 16 таких фотоэлементов.

Шаг 7: Соединение фотоэлементов

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

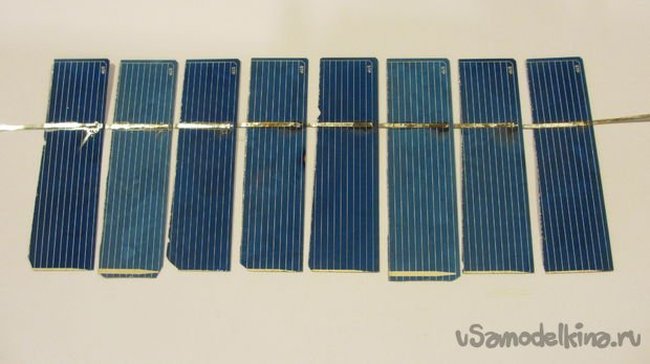

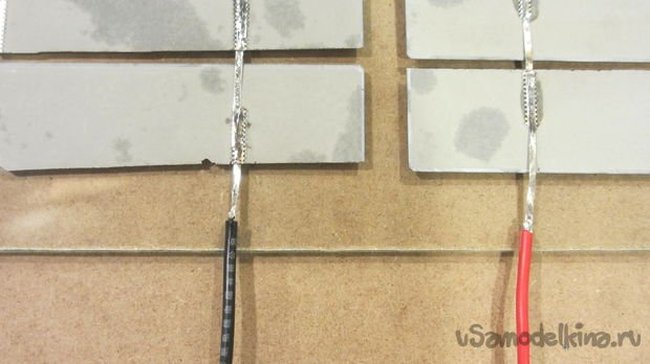

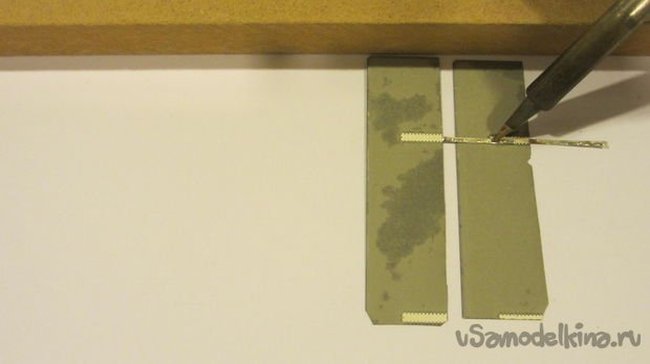

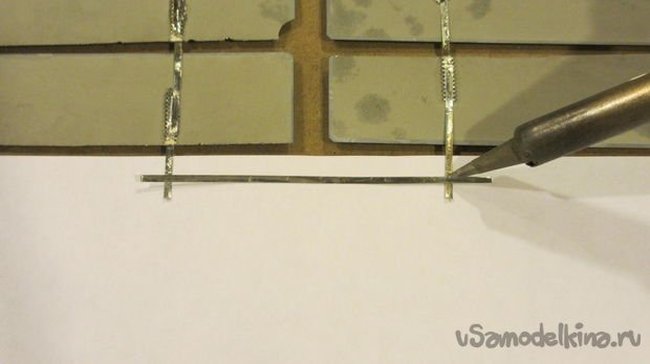

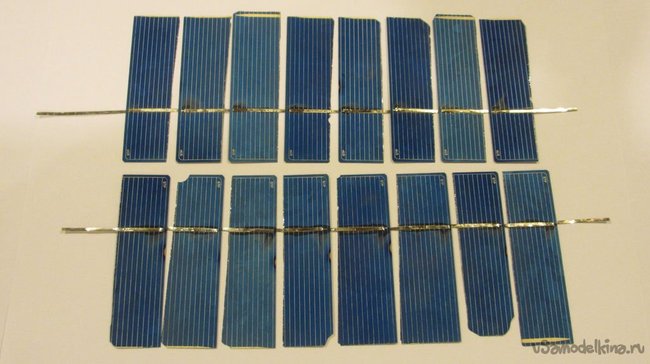

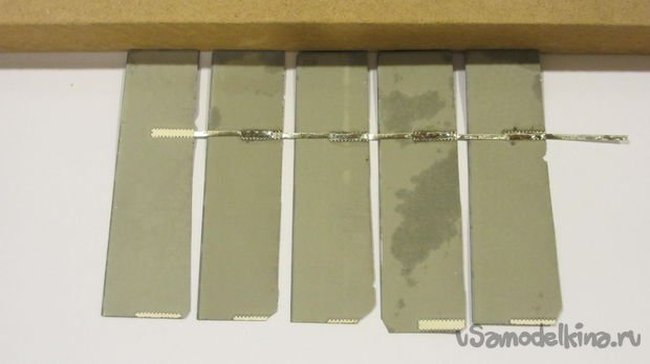

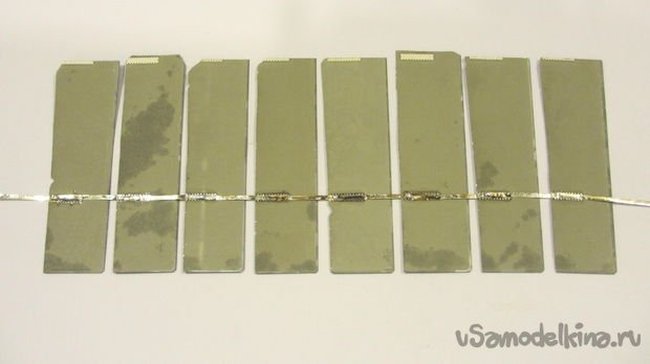

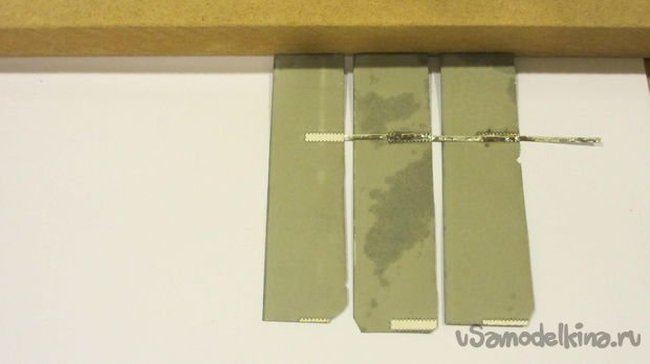

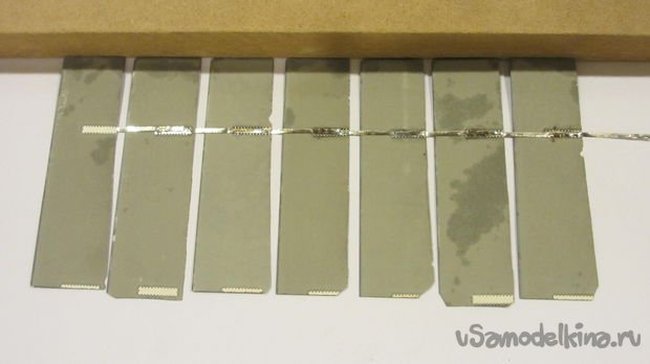

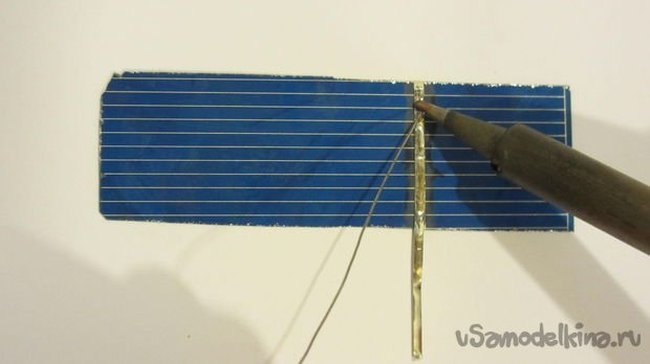

Для этого шага я спаиваю ряд из 8 фотоэлементов, чтобы увеличить напряжение панели. В итоге получается панель суммарным напряжением 8 вольт.

Повторите эту операцию дважды, так как для одной панели нужны две такие секции.

Шаг 8: Сборка

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

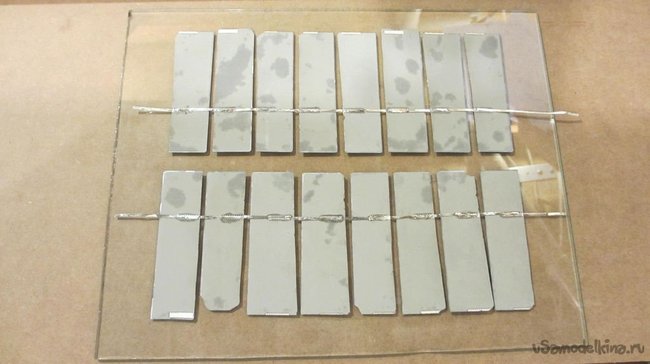

Аккуратно перенесите две полоски фотоэлементов с рабочей поверхности на лист стекла. Убедитесь, что они расположены на стекле, как показано на втором фото, синей стороной к стеклу. Подойдет практически любое стекло. У меня листы 25 х 20 см, толщиной 3 мм.

Шаг 9: Еще немного провода

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

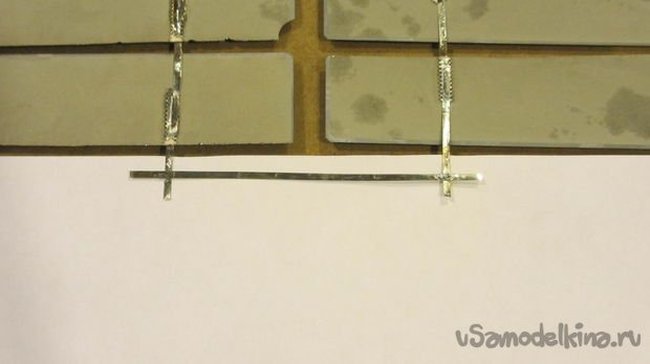

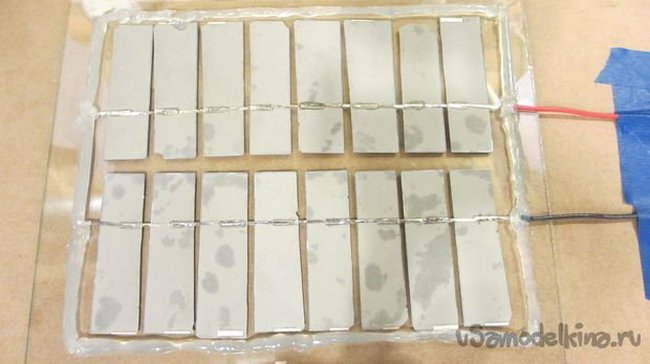

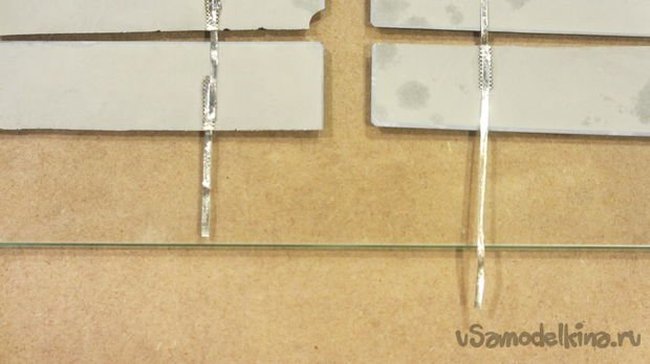

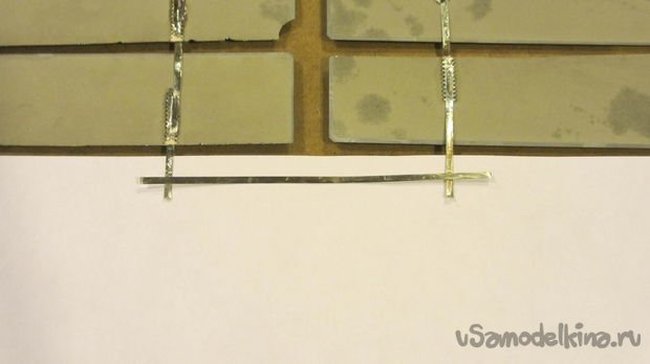

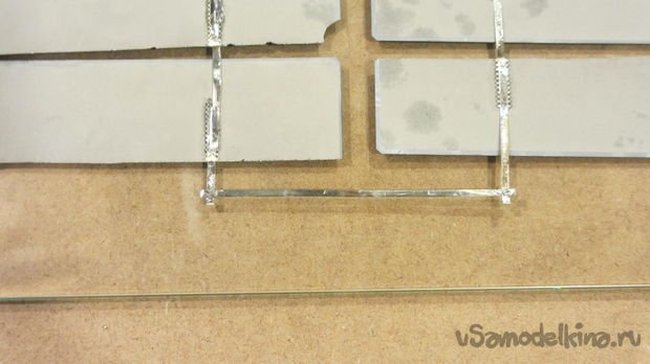

Я спаял две полоски по 8 фотоэлементов вместе, чтобы в итоге получить напряжение 8 вольт.

Шаг 10: Подготовка к инкапсуляции

Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками


Маленькая солнечная панель своими руками

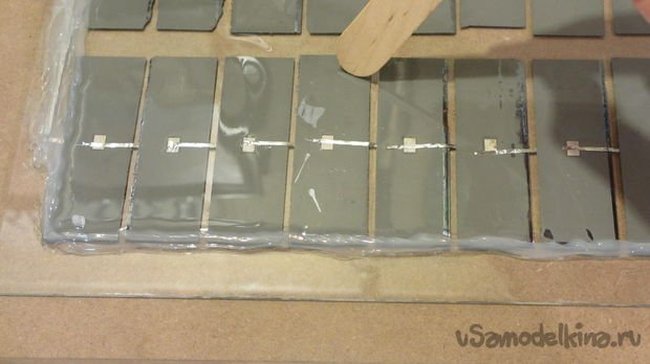

На фото показано, как я использовал силикон для закрепления ячеек и создания барьера для жидкого герметика, чтобы он не вылился.

Шаг 11: Инкапсуляция

Маленькая солнечная панель своими руками
Маленькая солнечная панель своими руками
Маленькая солнечная панель своими руками
Маленькая солнечная панель своими руками
Маленькая солнечная панель своими руками
Маленькая солнечная панель своими руками

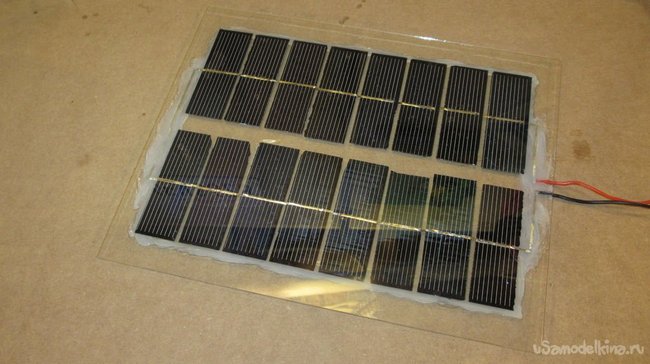

На фото показан процесс инкапсуляции солнечной панели. Я использовал по 50 мл компонентов R и H.

Шаг 12: Заключение

Маленькая солнечная панель своими руками



Мои поздравления - вы прошли курс по созданию компактной солнечной панели, которая поможет миру. Такую полезную вещь можно сделать своими руками в домашних условиях.скачать dle 11.1смотреть фильмы бесплатно
