Преобразователь напряжения 12-220 своими руками (простая схема)

Преобразователь напряжения 12-220 своими руками (простая схема)

Начальная цель для проекта была сделать мощный 12 на 220 преобразователь. Основное достоинство данного устройства, это простота сборки, выполненная по двухтактной схеме. Всего 2 полевых транзистора, без каких-либо задающих генераторов. Даже, если опыта работы в таком деле, как сборка преобразователя, но есть огромное желание попробовать, то в этом нет ничего сложного, вы можете собрать без труда его своими руками.

Необязательно покупать какие-то детали для устройства, все компоненты можно найти у себя дома в старой технике.

Давайте посмотрим видеоролик преобразователя:

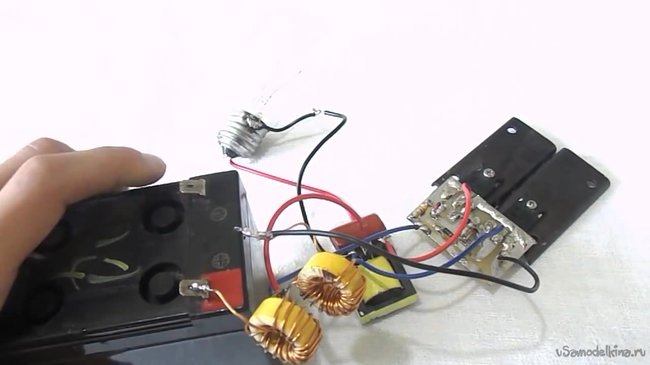

Что касается параметров преобразователя, к сожалению, выходная частота переменная, но вы легко ее можете превратить в постоянный ток, устанавливая на выходе выпрямитель и большой конденсатор с расчетной емкостью где-то 100 микрофарат, при напряжении в 400 вольт. Рабочая частота зависит от лц-контура. В качестве катушки у нас идет первичная обмотка катушки. Установлены 2 дросселя. Обмотка не имеет отвод.
Преобразователь напряжения 12-220 своими руками (простая схема)

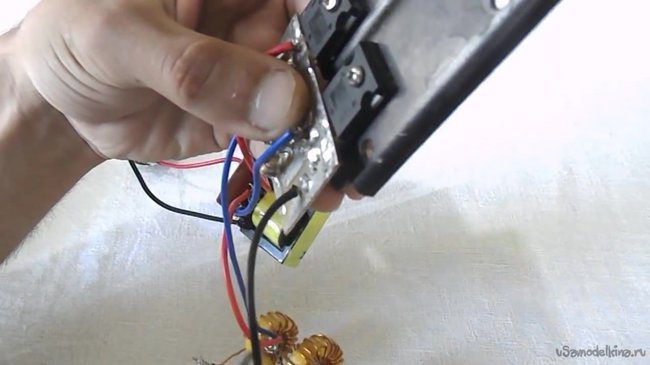

В качестве силовых ключей применены мощные канальные транзисторы высоковольтного типа. Их можно заменить на любые низковольтные. Мощность в первую очередь зависит от трансформатора и палевых транзисторов.
Преобразователь напряжения 12-220 своими руками (простая схема)


Что касается схемы, она вам позволит снять до 500 ватт или полкиловатта выходной мощности, при этом не будет никаких задающих цепей и прочих конструкций.

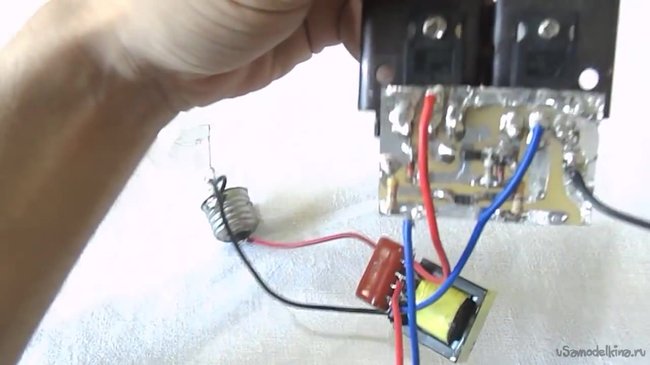

На самой плате генератора помимо транзистора установлены также стабилитроны для стабилизации затворного напряжения. Затворный ограничитель есть еще и на 470 ОМ, для конструкции подойдет от 100 до 670 ОМ можно использовать.

Помимо этого установлены 2 диода.
Преобразователь напряжения 12-220 своими руками (простая схема)

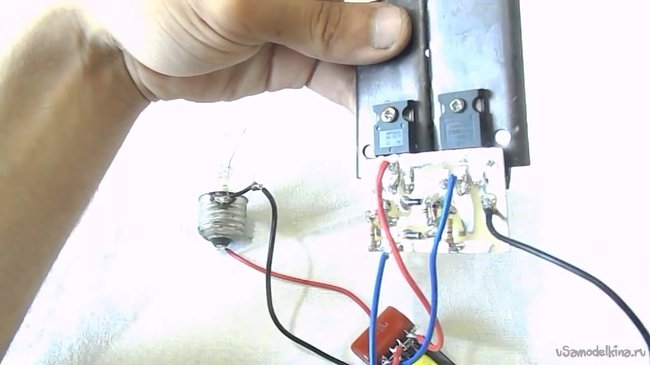

При использовании одного общего теплоотвода, в обязательном порядке их нужно изолировать прокладками и изолирующими шайбами.

Перегревается у вас будет чуток-дроссель, поэтому его нужно обмотать проводом с диаметром до 2 мм.

Трансформатор использовался готовый 220 вольт с первичной обмоткой. Обмотка состоит из 8 витков толстого провода.

Схема может быть без средней точки или со средней точкой.
Преобразователь напряжения 12-220 своими руками (простая схема)

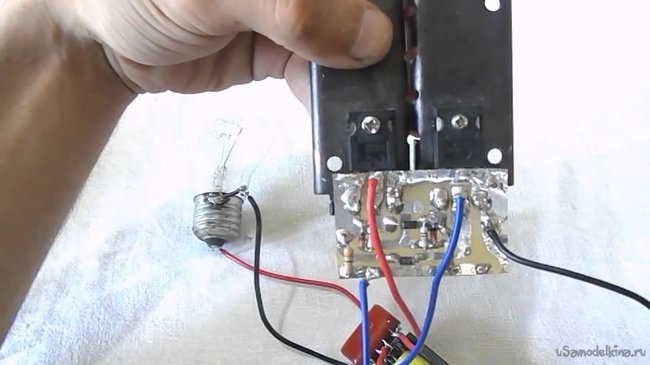

В нашем случае подключена лампа накаливания в 11 ват. Нам ее нужно засветить полным накалом.

От постоянного тока можно запитать все указанные выше приборы. Нельзя запитывать холодильник, пылесос, микроволновку. Можно запитать зарядку от телефона, ноутбука и даже компьютер.
Преобразователь напряжения 12-220 своими руками (простая схема)
