Охранная сигнализация или как спать спокойно, находясь в походе

Охранная сигнализация или как спать спокойно, находясь в походе


Находясь в походе, невозможно держать все личные вещи в радиусе выпрямленной руки. А оставляя вещи вне палатки, бывает очень сложно спать, поскольку есть вероятность кражи. Специально для таких случаев можно приобрести, так называемую автономную сигнализацию, а можно изготовить ее в домашних условиях.

Посмотрим, как это делает автор полезной самоделки, после чего повторим процесс пошагово.



Итак, нам понадобится:
- Китайский блок сигнализации с магнитом;
- Клеммники.
Охранная сигнализация или как спать спокойно, находясь в походе

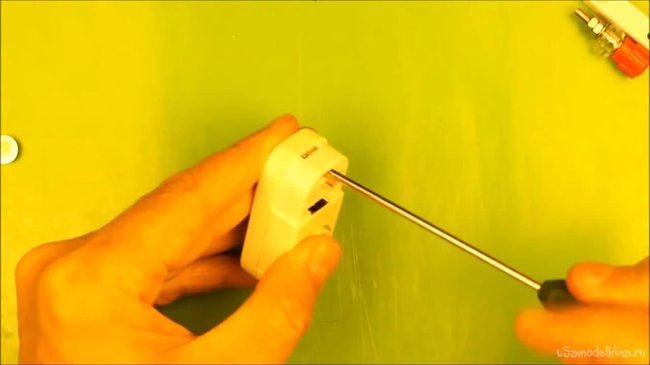

Первым делом вскрываем наш блок сигнализации. Для этого вынимаем элементы питания, поскольку под ними расположен винт, который следует открутить.
Охранная сигнализация или как спать спокойно, находясь в походе

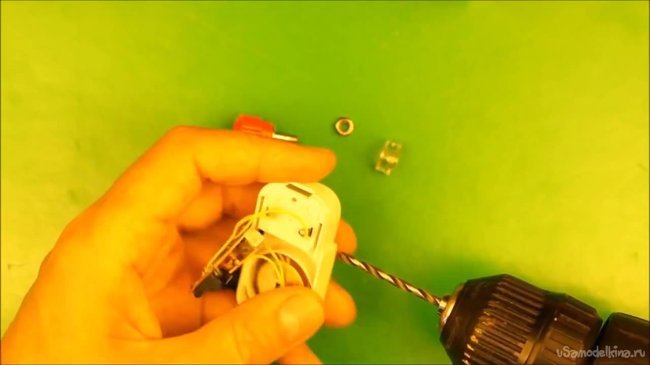

Как правило, в большинстве китайских сигнализациях есть небольшая полость, в которую мы и будем вставлять наши клеммники. Берем сверло и сверлим в боковом углу корпуса блока сигнализации небольшое отверстие.
Охранная сигнализация или как спать спокойно, находясь в походе

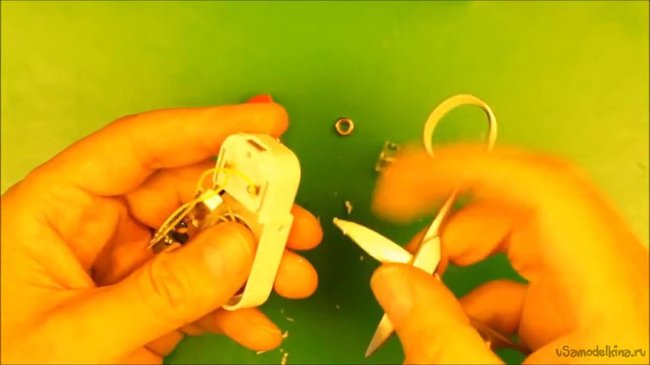

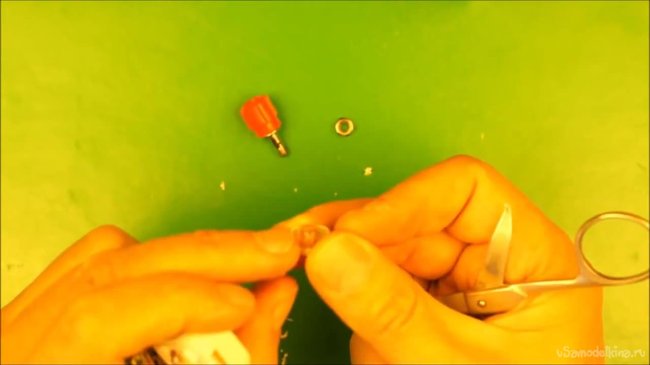

Когда отверстие просверлено, его необходимо немного расширить, чтобы в него входил шлиф детали от разъема для клеммников.
Охранная сигнализация или как спать спокойно, находясь в походе


Охранная сигнализация или как спать спокойно, находясь в походе


Таких отверстий необходимо сделать два.

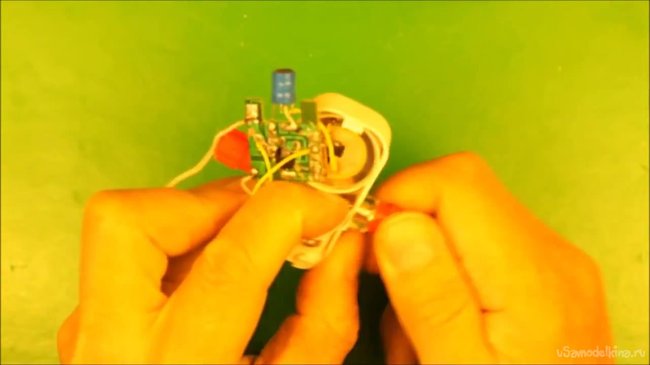

Теперь можно приступать к установке клеммников. Для этого отпаиваем геркон или проще говоря стеклянную колбочку, которая припаяна к плате блока сигнализации.

Далее вместо геркона припаиваем на плату удлиняющие проводки.
Охранная сигнализация или как спать спокойно, находясь в походе

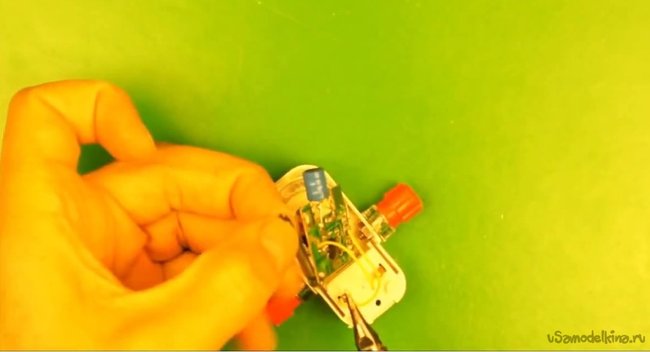

После этого подключаем наши проводки к клеммникам. Делать это можно просто заводя под гайки и затягивая.
Охранная сигнализация или как спать спокойно, находясь в походе


Следующий шаг является обязательным для успешной сборки и работы автономной сигнализации. Чтобы избежать возможного контакта между переключателем блока сигнализации с одной из гаек клеммников, что недопустимо, поскольку эти две цепи являются кардинально разными, прикрепляем к гайке кусок изоленты.

Таким образом, наша схема полностью собрана, и все разные цепи изолированы во избежание нежелательных контактов. Нам остается лишь закрыть корпус блока сигнализации.
Охранная сигнализация или как спать спокойно, находясь в походе

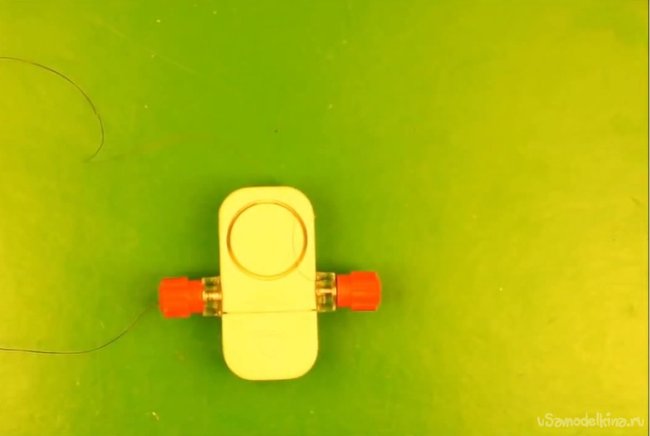

Можно испытать нашу сигнализацию. Для этого берем тонкий кусок медного провода. Очищаем изоляцию на нем и прикручиваем проводок клеммником. Второй конец прикручивается на втором клеммнике. Средняя часть провода наматывается на том предмете, который может быть украден ночью. Сигнализация работает предельно примитивно. Следует вору оборвать провод, как сигнализация начнет пищать во весь голос, оповещая о нежелательном вторжении и воровстве.скачать dle 11.1смотреть фильмы бесплатно
