Изготавливаем светодиодную лампочку в домашних условиях

Изготавливаем светодиодную лампочку в домашних условиях



Светодиодные лампочки сегодня являются очень популярными. Связана растущая с каждым днем популярность таких лампочек с тем, что они позволяют экономить немалые средства на затраты электричества. Такие лампочки продаются практически во всех магазинах, однако изготовить такие лампочки можно и в домашних условиях, что мы и попытаемся сделать прямо сейчас.

Для начала посмотрим видео:

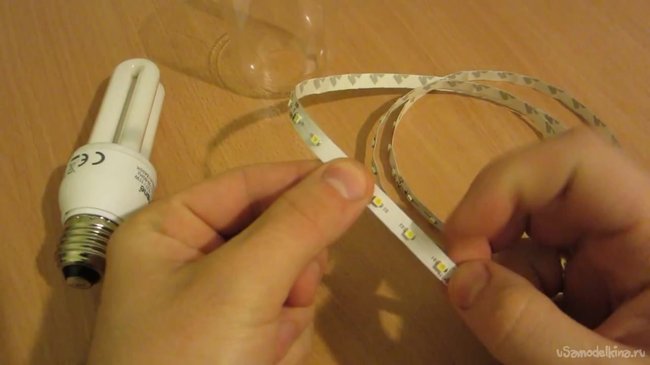

Нам понадобится:
- Сгоревшая экономная лампочка;
- Светодиодная лента;
- Пластиковая бутылка для корпуса лампочки.
Изготавливаем светодиодную лампочку в домашних условиях

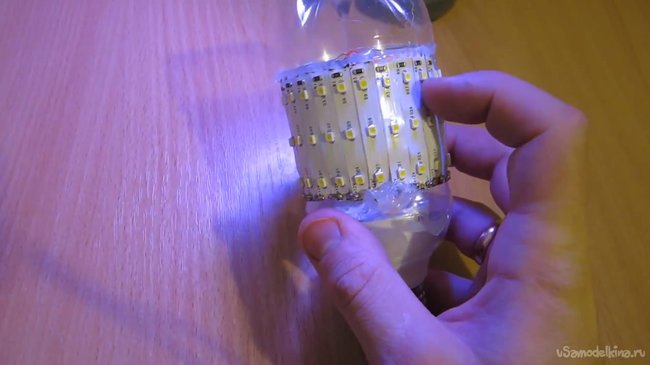

Для начала берем нашу светодиодную ленту и разрезаем ее на 24 части. Лента, которую использует автор самоделки, имеет сегменты с тремя светодиодами в каждом. Три светодиода каждого отдельного куска загораются при подаче 12 вольт. При последовательном соединении 24 кусков, у нас получится 220 вольт, что равно напряжению обычной лампочки. Процесс разрезания светодиодной ленты не представляет какой-либо сложности, поскольку на ленте предусмотрены специальные места для разрезов. После того, как все куски готовы, необходимо отрезать маленькую часть от бутылки и приклеить все куски ленты по периметру.
Изготавливаем светодиодную лампочку в домашних условиях

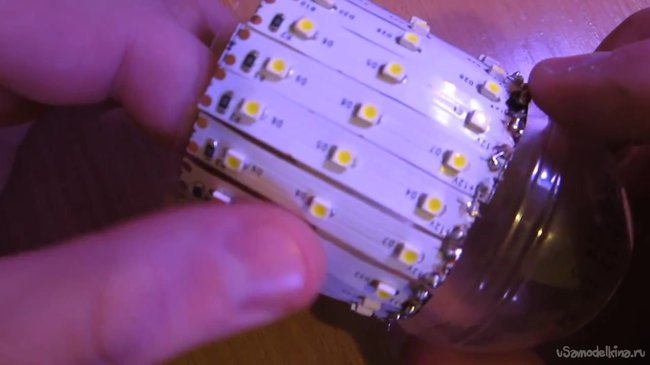

После этого нам необходимо спаять все перегородки, чтобы соединить куски светодиодной ленты последовательно.
Изготавливаем светодиодную лампочку в домашних условиях

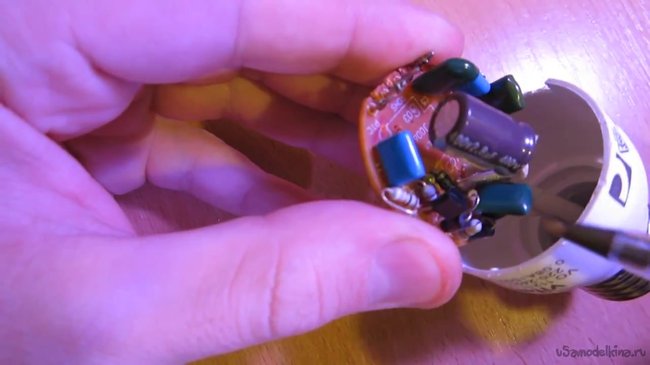

Далее разбираем сгоревшую экономную лампочку. Верхняя часть, то есть сама лампочка нам не нужна. Крепится она на плате в нижней части четырьмя контактами, которые нужно осторожно распаять, чтобы не повредить плату.
Изготавливаем светодиодную лампочку в домашних условиях


Сама плата состоит из входящих к ней проводов 220 вольт, диодов, диода выпрямителя и конденсатора. Именно конденсатор должен служить источником питания для наших светодиодов. Для этого нужно просто найти контакты конденсатора, чтобы припаять провода, идущие от светодиодов к ним. Минусовой и плюсовой контакты конденсатора обозначены на плате.
Изготавливаем светодиодную лампочку в домашних условиях

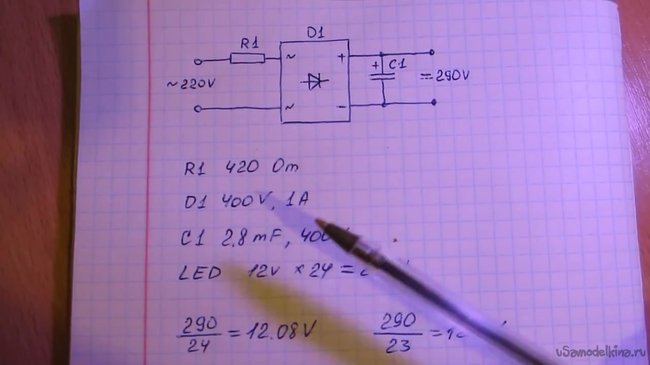

Следует отметить, что автор видео приносит отдельную схему, в которой выдаются участвующие элементы. Схема показана в фотографии ниже.
Изготавливаем светодиодную лампочку в домашних условиях

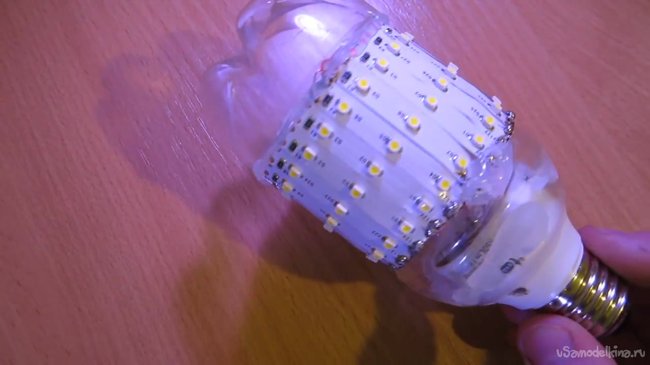

Что ж, сложная часть работы осталась позади. Теперь нам остается всего лишь припаять провода, идущие от светодиодной ленты к контактам конденсатора, сохраняя полярность, а также приклеить кусок пластиковой бутылки, на который приклеены куски светодиодной ленты на нижнюю часть экономной лампочки.
Изготавливаем светодиодную лампочку в домашних условиях


Изготавливаем светодиодную лампочку в домашних условиях


Такую лампочку можно смело использовать в маленьких помещениях, как например ванная комната или туалет.скачать dle 11.1смотреть фильмы бесплатно
