Делаем широкоугольный объектив для видеокамеры Canon

Делаем широкоугольный объектив для видеокамеры Canon

Любители фото и видео съемок часто приобретают объективы для своих камер. Иногда можно не спешить идти в магазин за очередной покупкой объектива и сделать все в домашних условиях, имея необходимые материалы и инструменты. Как именно это можно сделать мы узнаем на примере видеокамеры Canon, для которой автор самоделки изготавливает широкоугольный объектив.

Как всегда, перед началом работы предлагаем посмотреть авторский видеоролик, с описанием процесса



Что же нам понадобится:
- уменьшительное стекло;
- корпус от объектива;
- алюминиевый прут;
- газовая горелка;
- резьбонарезной инструмент;
- нитрокраска;
- эпоксидка

В случае с автором, поиск уменьшительного стекла и корпуса от объектива не потребовал больших усилий, поскольку по его заявлению дома нашелся старый советский объектив, с которого он снял корпус и стекло. Если у вас дома такого объектива не найдется, то его можно приобрести на рынке старых вещей практически за копейки. Когда с материалами все ясно, можно приступать к работе.

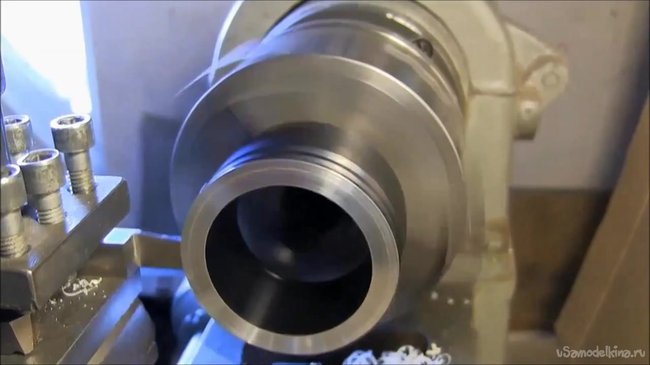

Итак, первым делом нам нужно спилить все лишнее с корпуса объектива. Автор делает это на специальном станке, однако можно использовать альтернативные инструменты.
Делаем широкоугольный объектив для видеокамеры Canon


Далее проделываем отверстие диаметром 8 мм на боковой части корпуса.
Делаем широкоугольный объектив для видеокамеры Canon

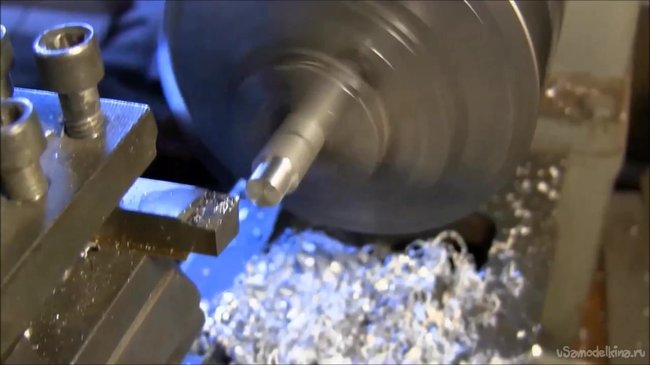

Следующим делом нам необходимо изготовить переходник для объектива. Берем алюминиевый прут и точим его так, чтобы получить диаметр 8 мм.
Делаем широкоугольный объектив для видеокамеры Canon


Проверяем подходит ли переходник.
Делаем широкоугольный объектив для видеокамеры Canon


Отрезаем лишнюю часть алюминиевого прута.
Делаем широкоугольный объектив для видеокамеры Canon

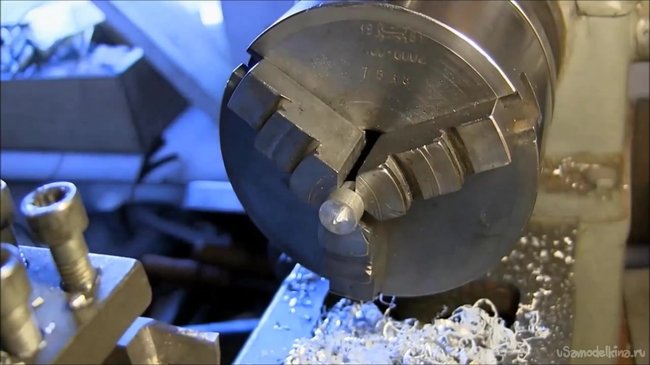

Обратную сторону переходника оставляем широкой, слегка подправив.
Делаем широкоугольный объектив для видеокамеры Canon

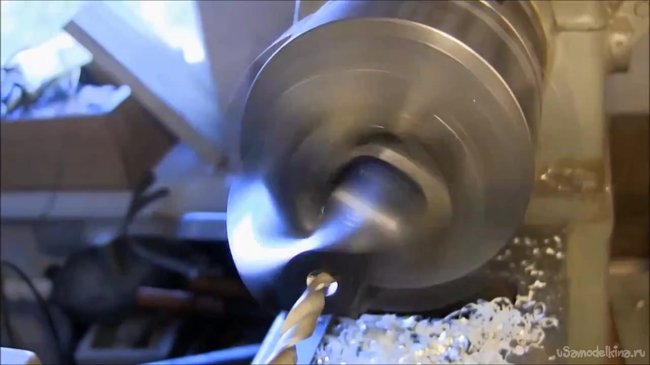

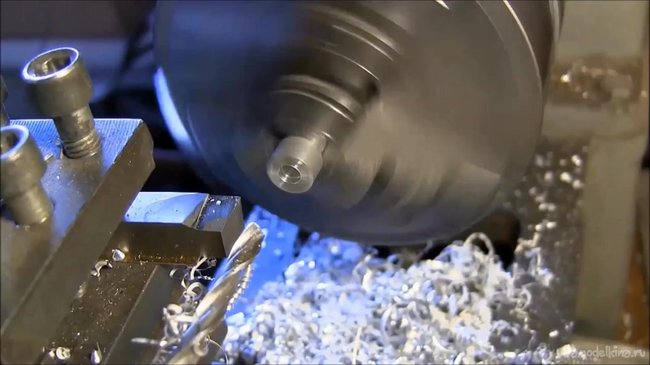

И сверлим сквозное отверстие диаметром 4.9 мм.
Делаем широкоугольный объектив для видеокамеры Canon


Следующим делом при помощи резьбонарезного инструмента нарезаем внутри отверстия резьбу.
Делаем широкоугольный объектив для видеокамеры Canon

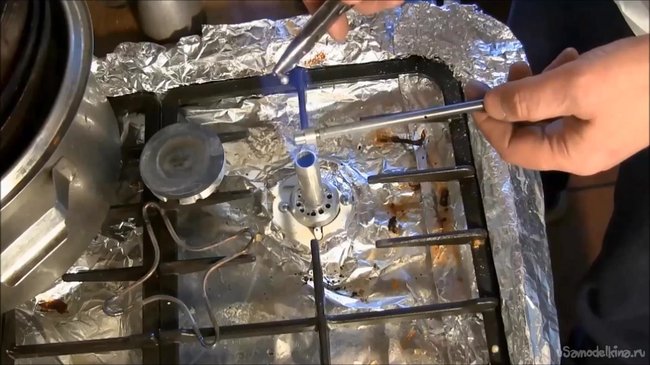

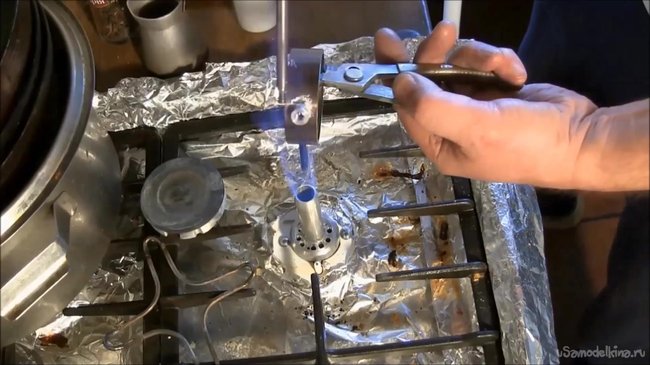

Теперь вставляем наш переходник в отверстие на корпусе объектива и припаиваем. Для этого берем припой для пайки алюминия, включаем газовую горелку, разогреваем переходник и постепенно покрываем припоем.
Делаем широкоугольный объектив для видеокамеры Canon

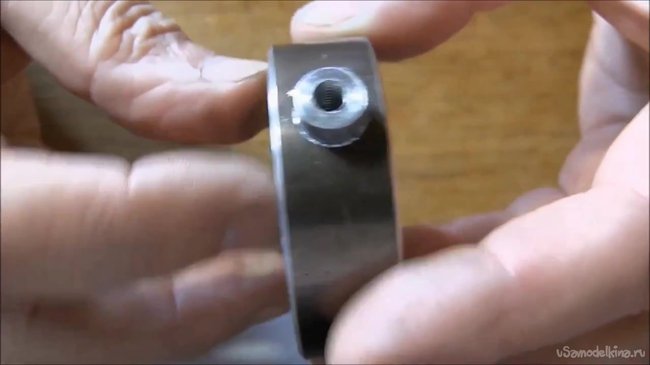

Далее разогреваем оправу и вставляем переходник в отверстие на боковой части, слегка поворачивая и вставляя все глубже.
Делаем широкоугольный объектив для видеокамеры Canon

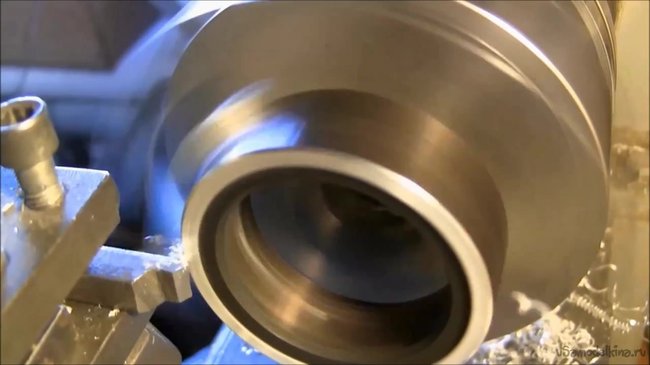

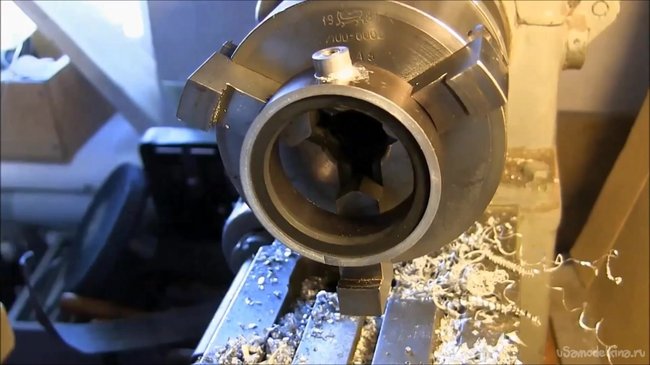

Теперь надеваем заготовку на токарный станок, поскольку нам нужно от торцевать одну сторону нашего корпуса объектива.
Делаем широкоугольный объектив для видеокамеры Canon

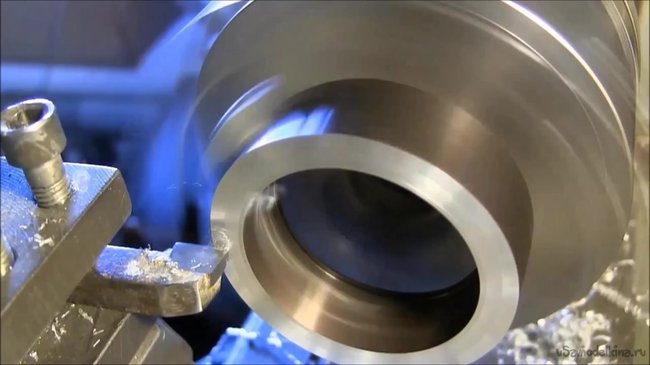

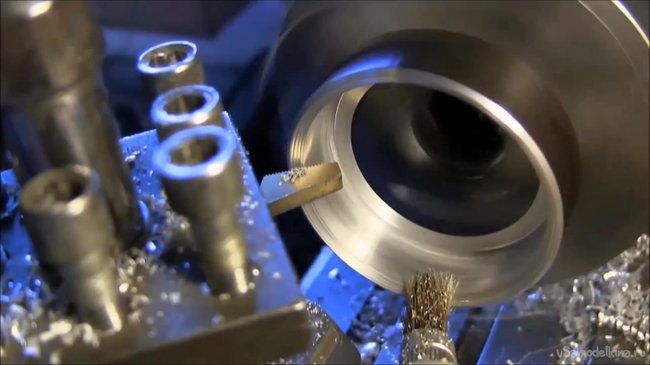

Когда одну сторону от торцевали, поворачиваем корпус, чтобы слегка подрезать и уменьшить толщину стен.
Делаем широкоугольный объектив для видеокамеры Canon


Внутри делаем небольшую фасочку.
Делаем широкоугольный объектив для видеокамеры Canon

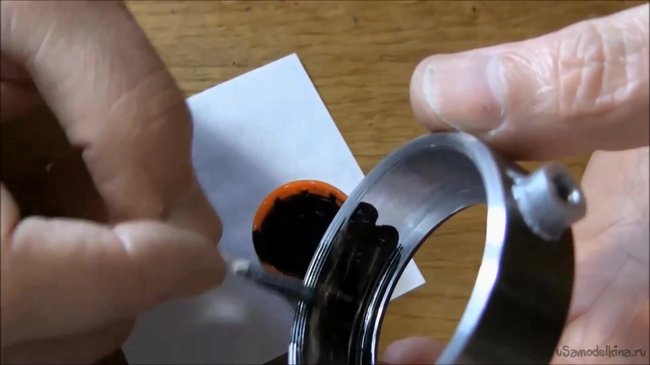

Чтобы избежать бликов при съемке нашим объективом, мы должны покрасить его изнутри в черный цвет. Берем нитрокрсаку и красим ей оправу и линзу.
Делаем широкоугольный объектив для видеокамеры Canon


Далее помещаем линзу и оправу в духовку, ставим ее на 50 градусов и сушим краску.
Делаем широкоугольный объектив для видеокамеры Canon

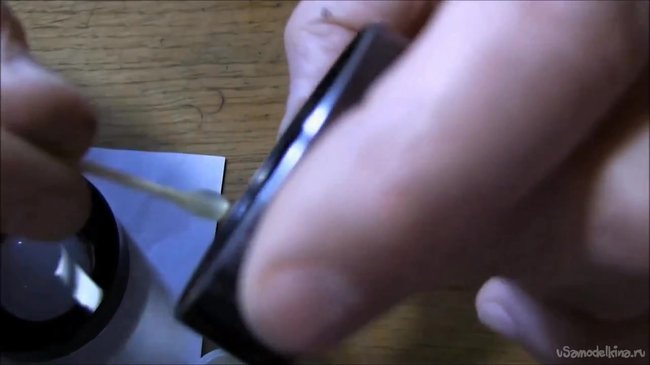

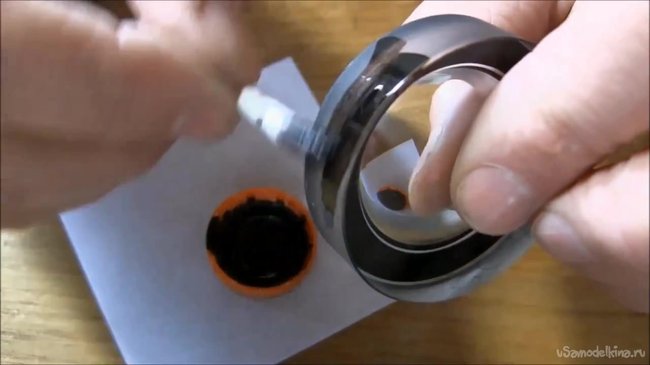

Наша оправа готова. Теперь можно приступить к следующему этапу, а именно к склеиванию линзы в нее. Берем эпоксидку и наносим ее в оправу.
Делаем широкоугольный объектив для видеокамеры Canon


Делаем широкоугольный объектив для видеокамеры Canon

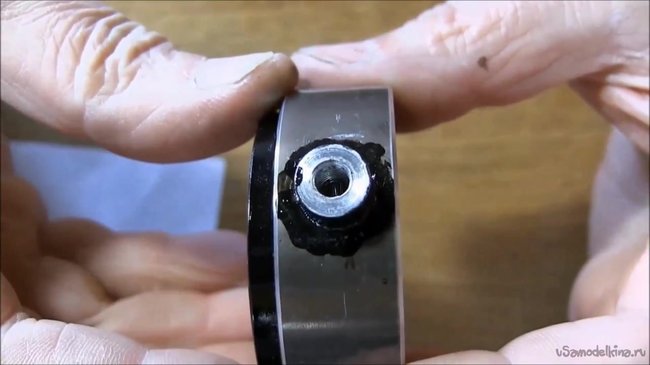

Вставляем линзу в оправу и ждем пока эпоксидка застынет.
Делаем широкоугольный объектив для видеокамеры Canon


Делаем широкоугольный объектив для видеокамеры Canon

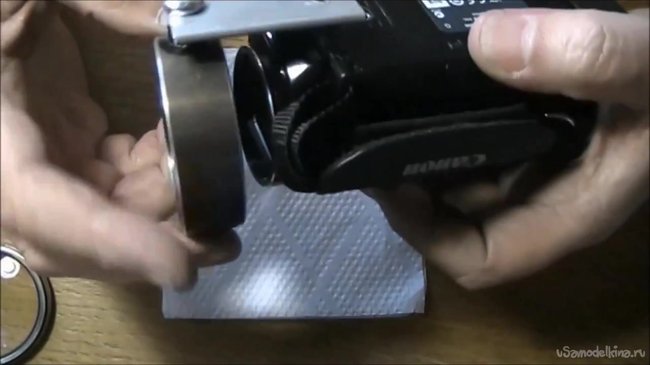

Наша линза готова. Теперь можно устанавливать ее на камеру. Для этого автор использует специальную алюминиевую пластину с двумя отверстиями для винта 6-ки.
Делаем широкоугольный объектив для видеокамеры Canon

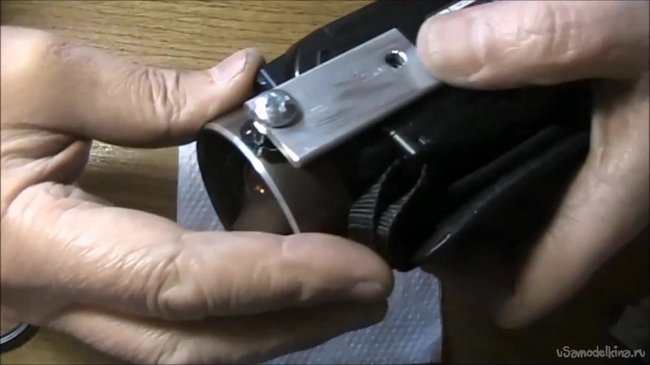

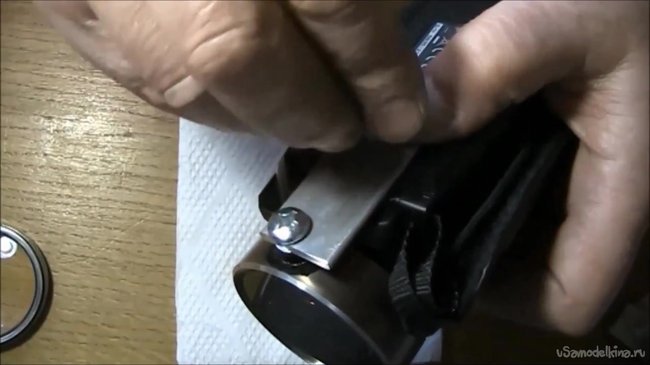

Один винт прикручивается на объективе, а другой на месте крепления штатива на камере.
Делаем широкоугольный объектив для видеокамеры Canon


Наш объектив готов.скачать dle 11.1смотреть фильмы бесплатно
