Делаем накамерный свет в домашних условиях

Делаем накамерный свет в домашних условиях


Любители видеосъемок часто сталкиваются с проблемой, когда хочется заснять видео в ночное время и в тех местах, где нет прожекторов и источников света, например, на природе. Для таких случаев предназначены накамерные прожекторы, которые крепятся прямо на камеры и позволяют снимать видео даже при плохом освещении и даже при его полном отсутствии. К счастью мы нашли материал, в котором показан процесс изготовления накамерного света в домашних условиях.

Первым делом предлагаем вам ознакомиться с процессом изготовления накамерного прожектора в видеоролике



Нам понадобится:
- светодиод COB 3.7 в.;
- аккумулятор на 3.7 в.;
- выключатель;
- цифровой вольтметр;
- резистор на 10 ом;
- коробка Altoids;
- деревянный шпатель.
Делаем накамерный свет в домашних условиях



Деревянный шпатель мы будем использовать в качестве стенда под наш мини прожектор. Что касается светодиода, то автор использует так называемый COB Led, который представляет собой длинный светодиод в виде ленты. С материалами все ясно, и это значит, что можно приступать к изготовлению прожектора.
Делаем накамерный свет в домашних условиях


Вначале работы нужно разобраться с первой проблемой: суть этой проблемы в том, что аккумуляторы, которые мы будем использовать для нашего прожектора, хоть и являются 3.7 вольтовыми, однако при полной зарядке напряжение в них достигает 4 вольтов, что очень много для нашего светодиода. Проблему можно решить всего одним резистором на 10 ом.
Делаем накамерный свет в домашних условиях

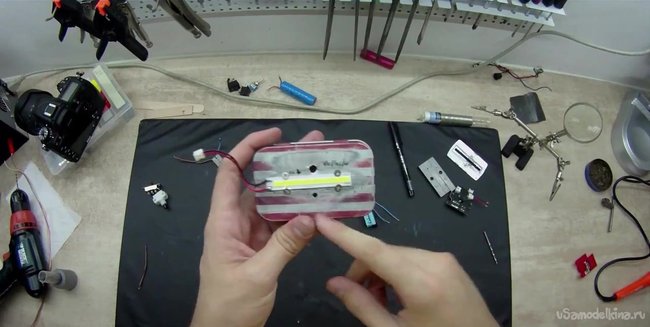

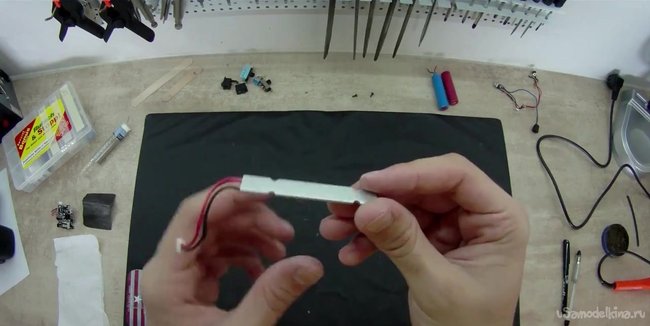

Снимаем светодиод с его металлической оболочки. Такие светодиоды, как правило, выпускаются на металлических платах, а это в свою очередь свидетельствует об их нагреве.
Делаем накамерный свет в домашних условиях

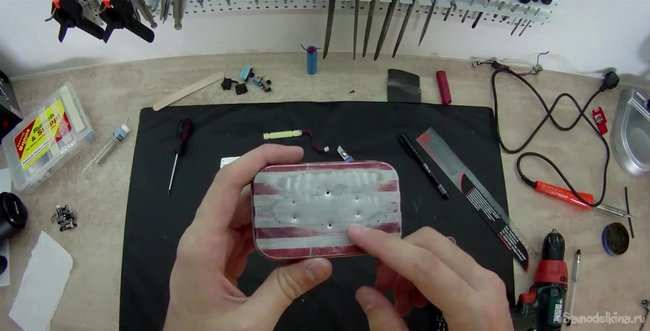

Далее подготавливаем коробочку к установке светодиода. Для этого стираем с нее краску и отмечаем места для сверления отверстий под болты крепления.
Делаем накамерный свет в домашних условиях

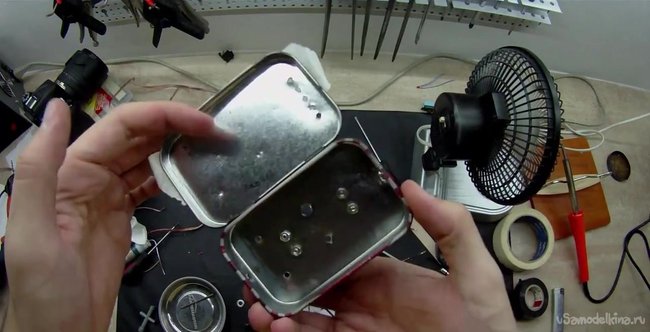

Сверлим отверстия и устанавливаем на нижней части коробки рефлектор для улучшения свечения.
Делаем накамерный свет в домашних условиях

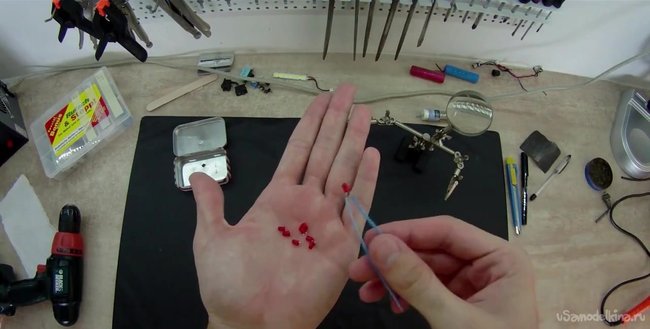

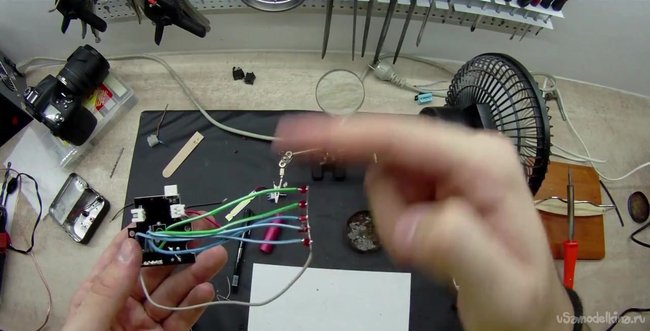

Для эстетичности автор также устанавливает 5 маленьких светодиодов на вольтомметр, выпаяв с него заводские светодиоды. Подключив аккумулятор к вольтметру и замкнув его кнопку можно получить информацию о заряде аккумулятора.
Делаем накамерный свет в домашних условиях

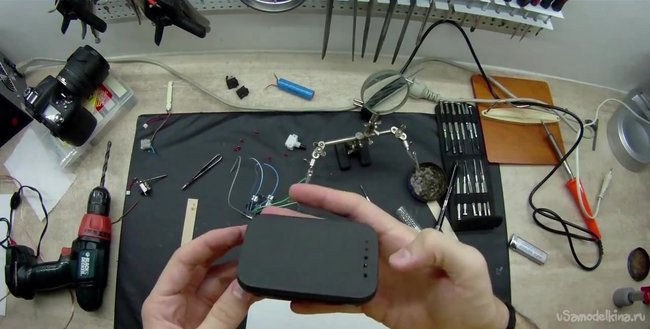

Делаем на коробочке отверстие под кнопочку, пять отверстий под светодиоды и красим коробочку под цвет камеры, то есть скорее всего в черный. Не забываем оставить не покрашенное место для крепления светодиода.
Делаем накамерный свет в домашних условиях


Аккумуляторы, которые мы используем для нашего прожектора, имеют возможность зарядки, поэтому при желании можем установить на коробке вход для зарядки.
Делаем накамерный свет в домашних условиях

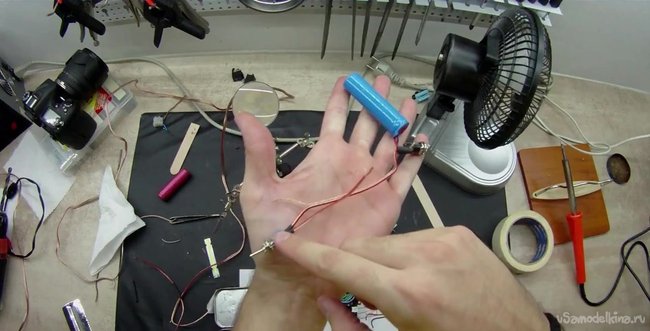

Последовательность подключения такова: провода от зарядного устройства идут к аккумулятору, от него к выключателю, от выключателя к вольтметру, а от него к резистору и светодиоду.
Делаем накамерный свет в домашних условиях

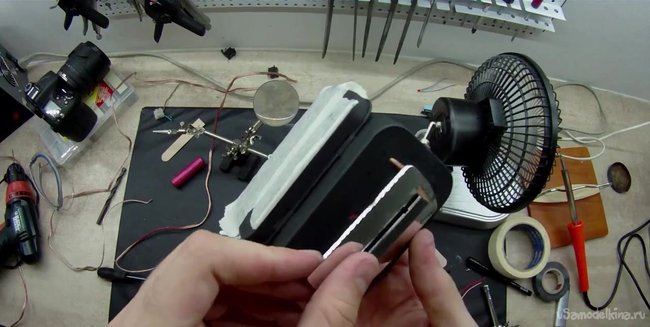

Перед тем, как прикрепить светодиод к коробочке, нужно покрыть место крепления термопастой, поскольку светодиод такой мощности выдает немалую температуру.
Делаем накамерный свет в домашних условиях

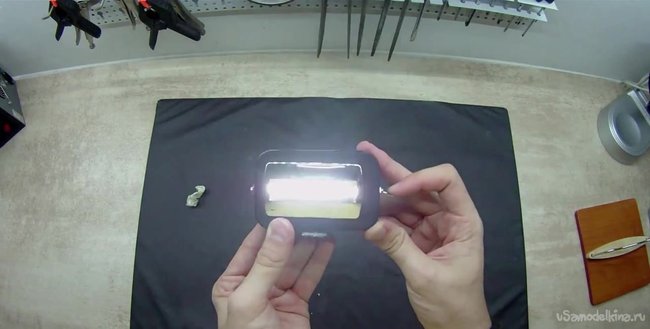

Наконец позаботимся о креплении нашего прожектора. Берем деревянный шпатель и отрезаем от него кусок. Сверлим на нем отверстие, через которое проводим болт, идущий от коробочки. Прожектор также можно использовать как ручной фонарик.скачать dle 11.1смотреть фильмы бесплатно
