Вместе с вами мы успели рассмотреть несколько способов изготовления светильников. В основном мы использовали вполне стандартные для этого дела материалы – светодиоды, лампочки. На этот раз мы решили представить вам материал по изготовлению светильника из чего-то оригинального, а именно из матрицы ноутбука.

Предлагаем посмотреть видеоролик, после чего рассмотреть все подробно



Итак, что нам понадобится для изготовления оригинального светильника из матрицы:
- старая матрица от ноутбука;
- канцелярский нож;
- паяльник.

Основная работа состоит в правильной разборке матрицы, чтобы не повредит шлейфы. Делать это не так сложно, как может показаться с первого взгляда, поэтому не будем тянуть и приступим к работе.

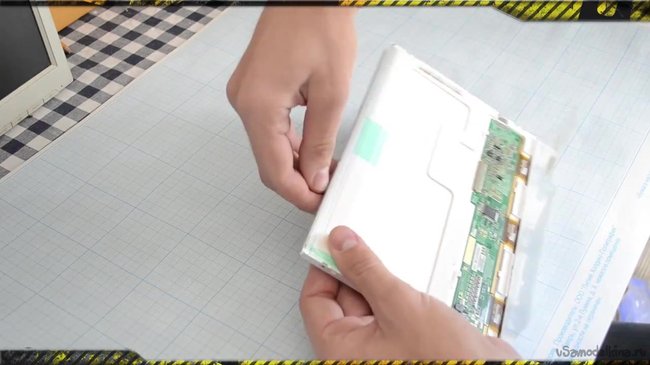

Первым делом снимаем заднюю пленку матрицы. Можно снимать не полностью.
Делаем светильник из матрицы ноутбука

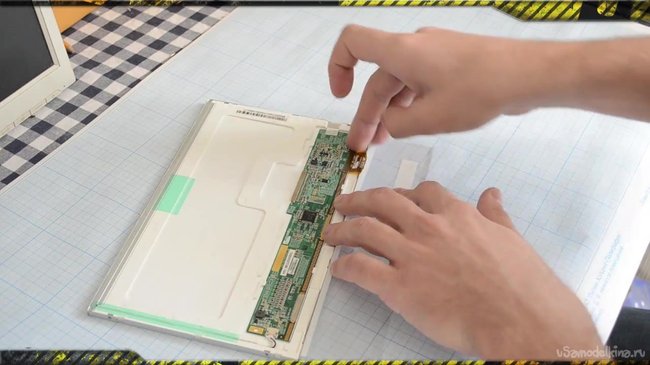

Далее переходим к снятию передней рамки.
Делаем светильник из матрицы ноутбука

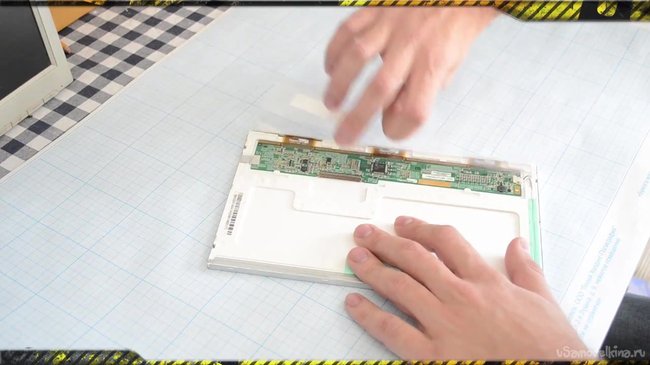

На задней части матрицы мы видим плату с управляющим контроллером и драйвером для светодиодной ленты, которая расположена внутри конструкции и обеспечивает подсветку матрицы. Сама матрица соединена с контроллером посредством трех шлейфов.

Продолжаем разбирать. Освобождаем саму матрицу, на которой с двух сторон наклеены два поляризатора.
Делаем светильник из матрицы ноутбука


Под матрицей находятся светорассеивающие пленки. Многие ошибочно считают, что пленки под матрицей являются поляризаторами, однако это не так. Выполнены эти пленки по принципу линз Френеля. Их также шуточно называют пленками искажающими реальность.

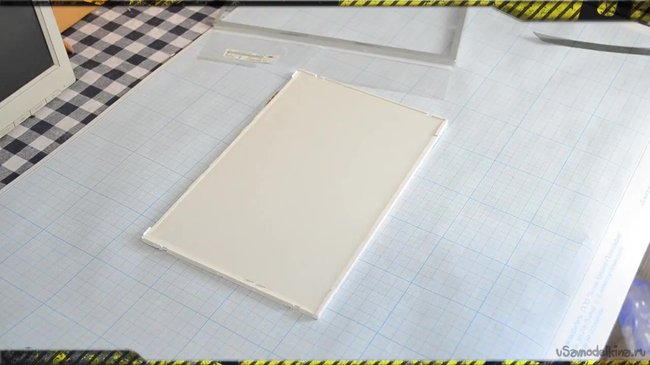

Под всеми пленками находится рассеиватель из органического стекла, который и подсвечивается от светодиода.
Делаем светильник из матрицы ноутбука

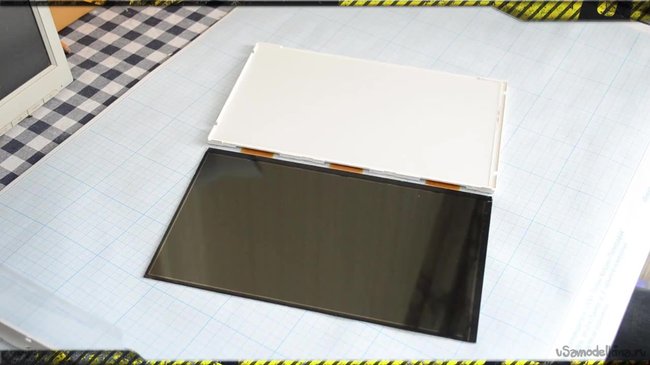

Ставим пленки на место и отделяем матрицу, отрезав канцелярским ножом шлейфы.

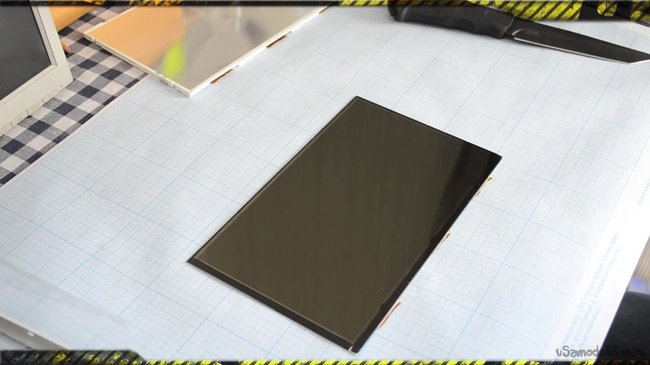

Далее нам нужно снять одну из поляризационных пленок. Делается это крайне легко при помощи лезвия канцелярского ножа.
Делаем светильник из матрицы ноутбука


Берем матрицу и закрепляем ее на задней крышке скотчем.

Ставим назад рамку.
Делаем светильник из матрицы ноутбука


Срываем куски шлейфов.

Теперь разогреваем паяльник и подготавливаем провода к пайке.
Делаем светильник из матрицы ноутбука

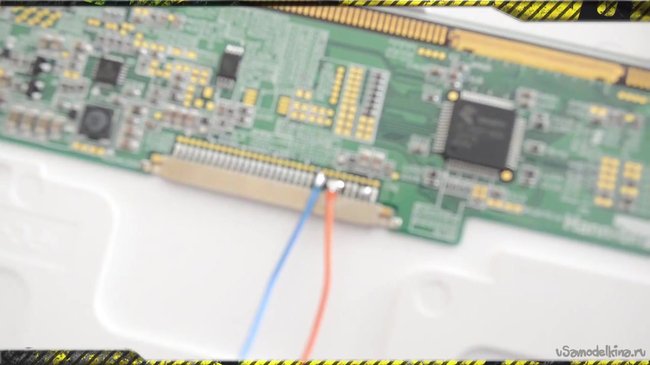

Паять нужно прямо на разъем так, как это показано на рисунке ниже.
Делаем светильник из матрицы ноутбука



Светильник готов. Остается лишь подключить его к источнику питания.скачать dle 11.1смотреть фильмы бесплатно
