Травление печатной платы (дешевый способ)

Травление печатной платы (дешевый способ)

В этой статье пойдет речь о том как вытравить печатную плату в домашних условиях с помощью перекиси водорода. Все очень просто и не требует особых усилий.

Для работы нам потребуется следующий перечень инструментов:
- Программа- layout 6.0.exe (можно и другую модификацию)
- Фоторезист негативный (это пленка специальная)
- Лазерный принтер
- Прозрачная пленка для печати
- Маркер для печатных плат (если нет, можно использовать нитролак или лак для ногтей)
- Фольгированый текстолит
- УФ лампа(если нет лампы, ждем солнечную погоду и пользуемся солнечными лучами, я много раз так делал все получается)
- Два кусочка оргстекла( можно и один но я себе сделал два) так же можно использовать коробку от CD-дисков
- Канцелярский нож
- Перекись водорода 100 мл
- Лимонная кислота
- Сода
- Соль
- Ровные руки (это обязательно)

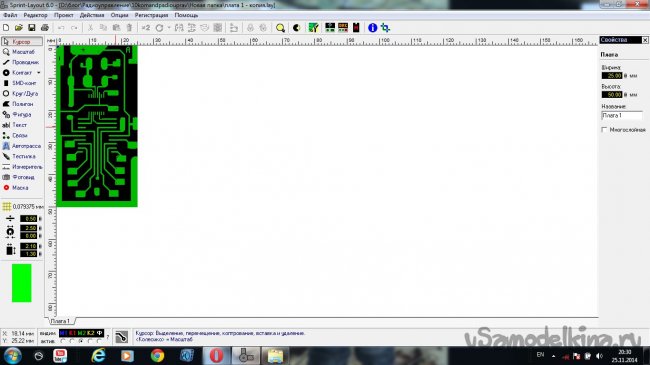

В программе layout делаем разводку платы
Травление печатной платы (дешевый способ)
Травление печатной платы (дешевый способ)

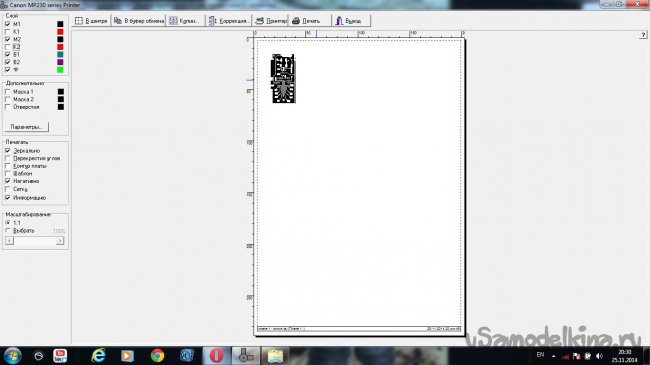

Тщательно проверяем ее, что бы ничего не перепутать и ставим на печать
Травление печатной платы (дешевый способ)

Обязательно слева выставляем все галочки так как на фото. На фото видно, что рисунок у нас в негативном изображении, так как фоторезист у нас негативный, те участки на которые попадет УФ лучи и будут дорожками, а остальное смоется, но об этом немного позже.

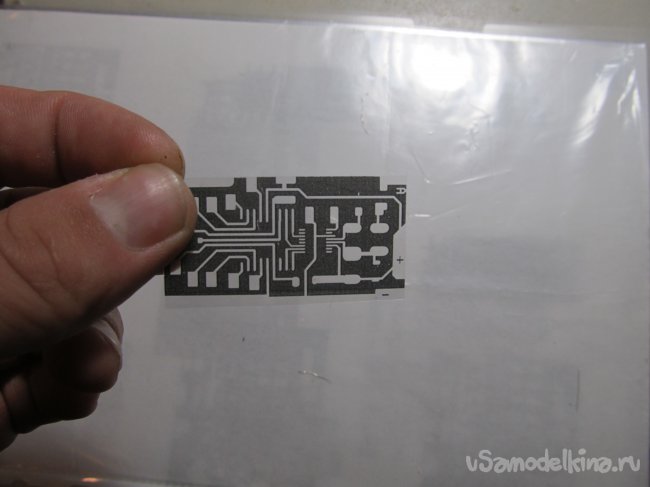

Далее берем прозрачную пленку для печати на лазерном принтере (находится в свободной продаже) одна ее сторона немного матовая а другая глянцевая, так вот ставим пленку так, что бы рисунок был на матовой стороне.
Травление печатной платы (дешевый способ)

Берем текстолит и вырезаем его по размеру требуемой платы
Травление печатной платы (дешевый способ)

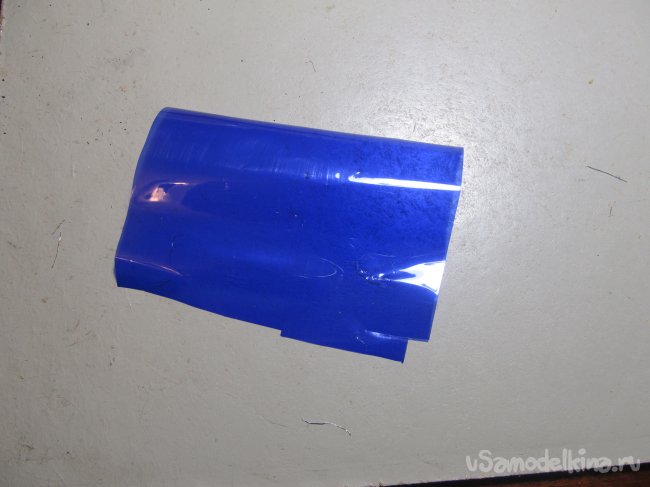

Отрезаем по размеру фоторезист (при работе с фоторезистом избегайте прямых солнечных лучей, так как они испортят фоторезист)
Травление печатной платы (дешевый способ)

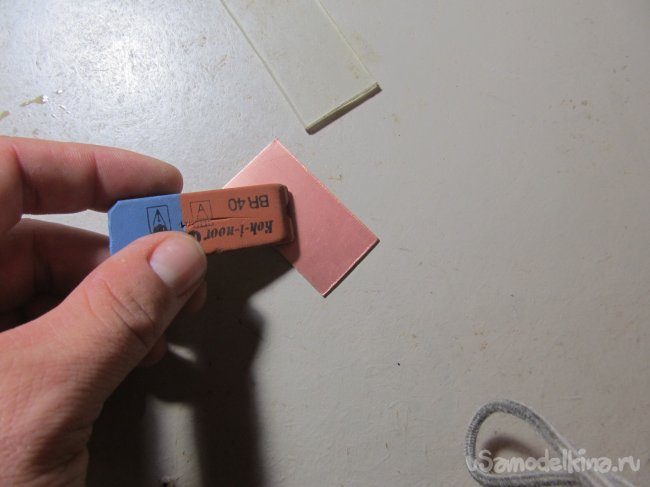

Зачищаем текстолит ластиком и протираем что бы не осталось ни какого мусора
Травление печатной платы (дешевый способ)

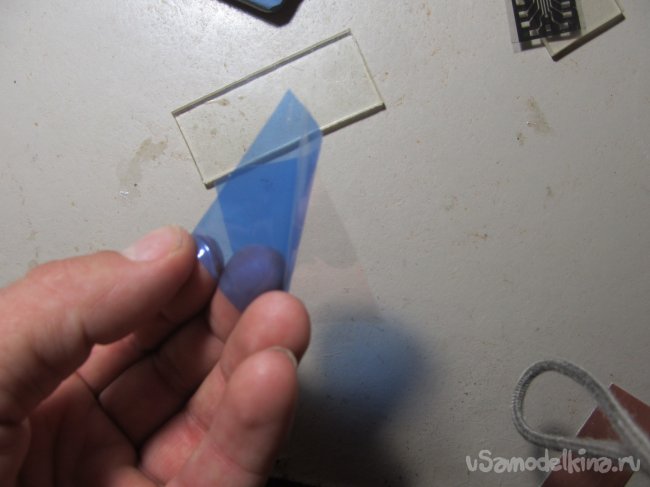

Далее на фоторезисте отрываем защитную прозрачную пленку
Травление печатной платы (дешевый способ)

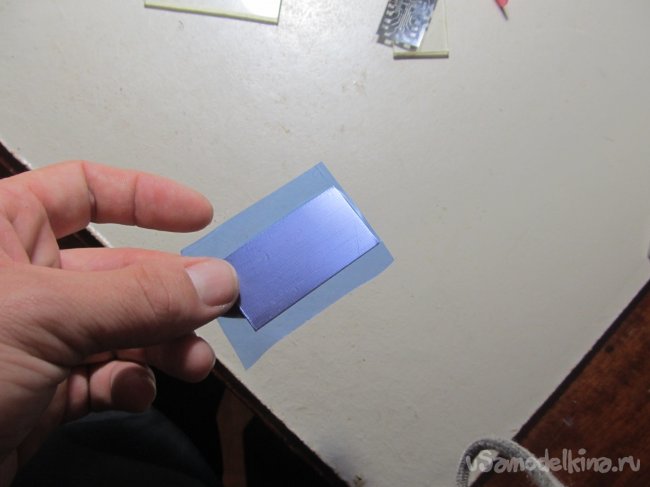

И аккуратно приклеиваем к текстолиту, важно что бы не было никаких пузырьков. Хорошо проглаживаем чтобы все хорошо приклеилось
Травление печатной платы (дешевый способ)

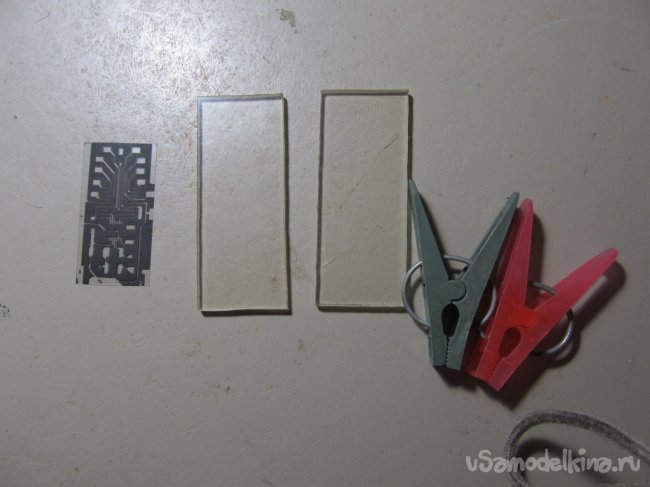

Далее нам потребуется два куска оргстекла и две прищепки можно использовать коробку от CD-дисков
Травление печатной платы (дешевый способ)

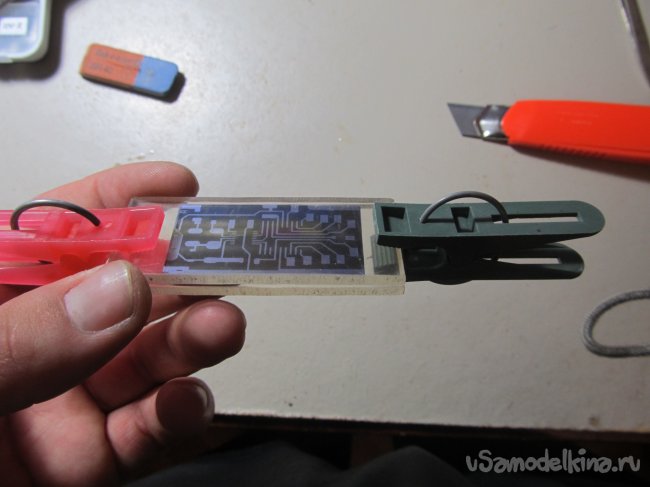

На плату кладем наш распечатанный шаблон, обязательно нужно класть шаблон напечатанной стороной на текстолит и зажимаем между двух половинок оргстекла так чтобы все плотно прилегало
Травление печатной платы (дешевый способ)

После нам потребуется УФ лампа (или простое солнце в солнечный день)
Травление печатной платы (дешевый способ)

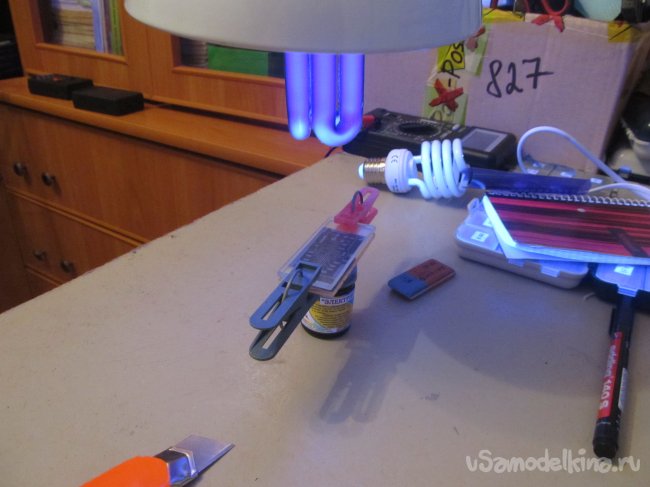

Вкручиваем лампочку в любой светильник и выставляем над нашей платой на высоте где то 10-20 см. И включаем, время засветки от такой лампы как на фото на высоте 15 см у меня составляет 2,5 минуты. Дольше не советую, можете испортить фоторезист
Травление печатной платы (дешевый способ)

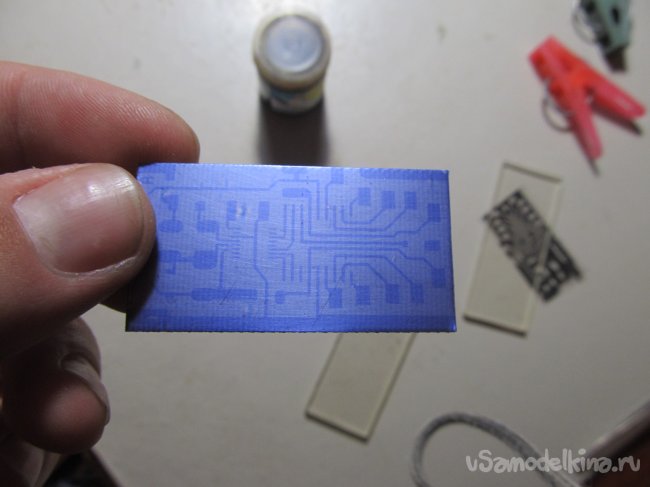

Спустя 2 минуты выключаем лампу и смотрим что получилось. Дорожки должны хорошо просматриваться
Травление печатной платы (дешевый способ)

Если все хорошо видно приступаем к следующему шагу.

Берем перечисленные ингредиенты
- Перекись
- Лимонная кислота
- Соль
- Сода
Травление печатной платы (дешевый способ)

Теперь нам нужно удалить с платы не засвеченный фоторезист, его нужно удалять в растворе кальцинированной соды. Если ее нет то нужно ее сделать. Кипятим воду в чайнике и наливаем в тару
Травление печатной платы (дешевый способ)

Насыпаем туда простую соду. Много не нужно на 100-200 мл 1-2 ложки соды и хорошо перемешиваем, должна начаться реакция
Травление печатной платы (дешевый способ)

Даем раствору остыть до 20-35 градусам(сразу в горячий раствор класть плату нельзя, слезет весь фоторезист)

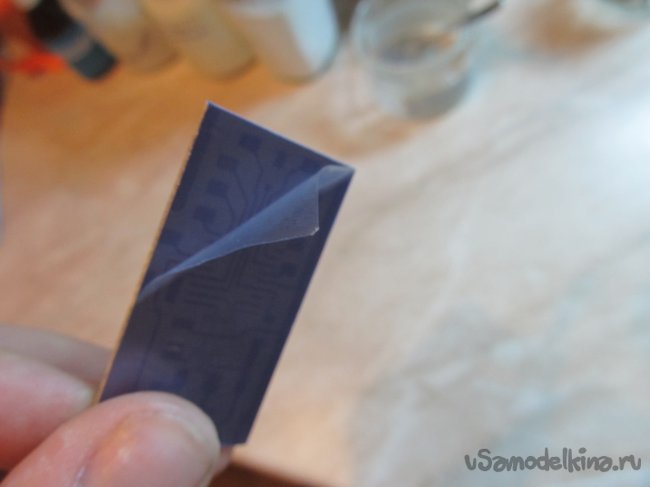

Берем нашу плату и снимаем вторую защитную пленку ОБЯЗАТЕЛЬНО
Травление печатной платы (дешевый способ)

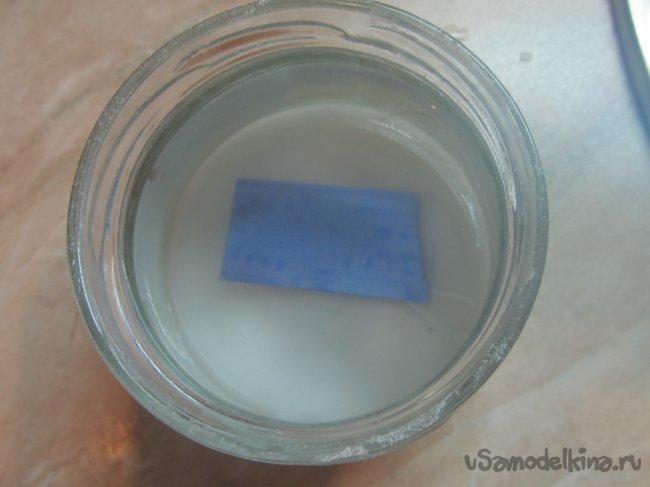

И ложем плату в ОСТЫВШИЙ раствор на 1-1,5 минуты
Травление печатной платы (дешевый способ)

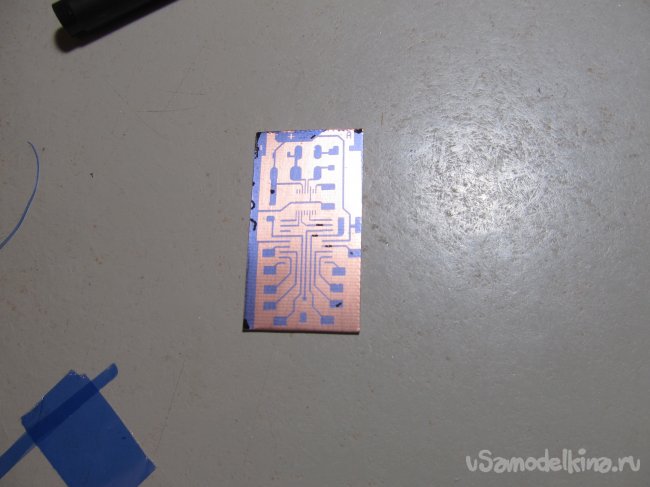

Периодически достаем плату и промываем ее под струей воды счищая с нее аккуратно пальцем или мягкой кухонной губкой. Когда все лишнее смоется должна остаться вот такая плата
Травление печатной платы (дешевый способ)

На фото видно что смылось немного больше чем нужно, наверное передержал в растворе (что не рекомендуется)

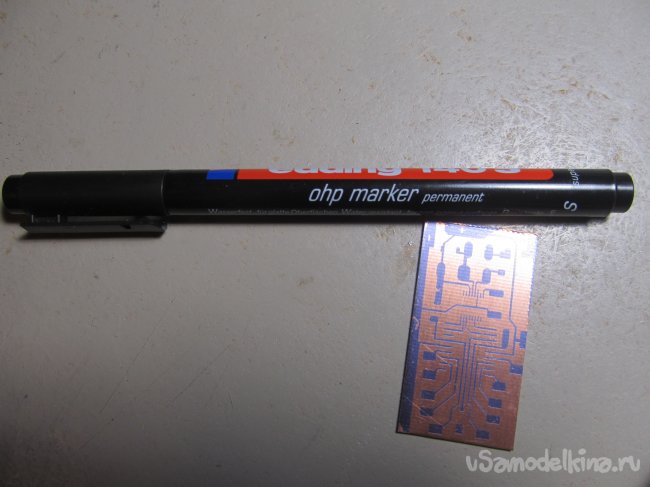

Но ничего страшного. просто берем маркер для печатных плат или лак для ногтей и замазываем им все оплошности
Травление печатной платы (дешевый способ)
Травление печатной платы (дешевый способ)

Далее наливаем в другую тару Перекись 100 мл,3-4 ложки лимонной кислоты и 2 ложки соли.
Травление печатной платы (дешевый способ)

Раствор нужно подогреть, берем миску, наливаем туда теплую воду и ставим тару в миску
Травление печатной платы (дешевый способ)

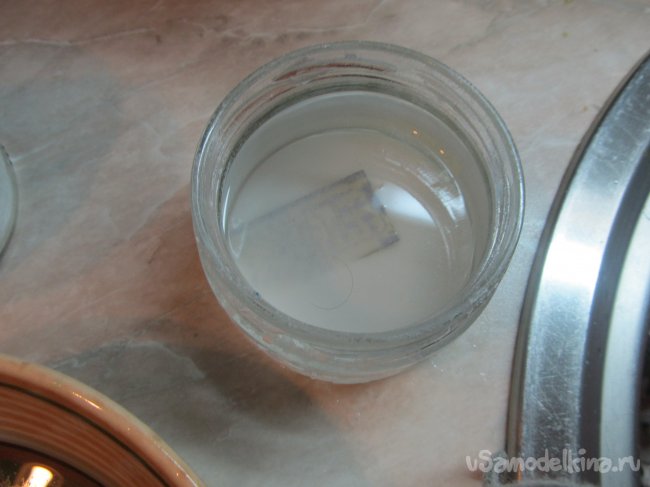

Кладем плату в раствор и ждем
Травление печатной платы (дешевый способ)

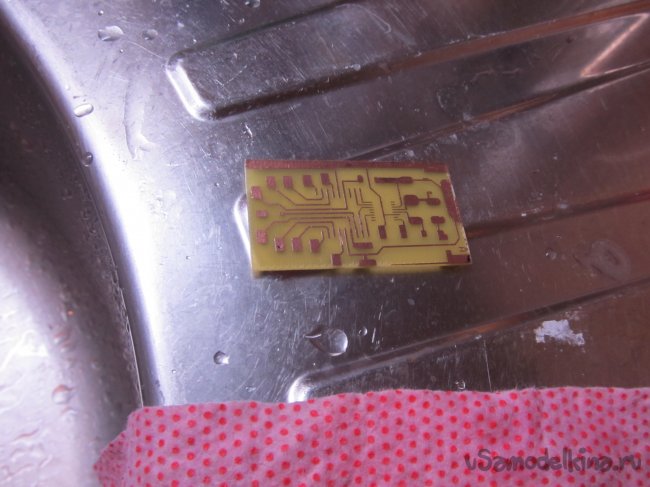

Когда плата вытравится, ее нужно промыть водой.
Травление печатной платы (дешевый способ)

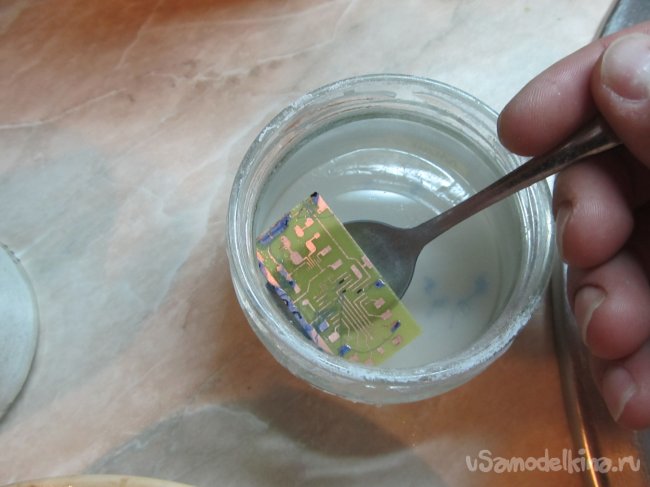

Что бы убрать оставшейся фоторезист снова кипятим воду и разбавляем с содой, соды можно побольше. И в горячий раствор помещаем нашу плату на 10-15 мин.
Травление печатной платы (дешевый способ)
Травление печатной платы (дешевый способ)

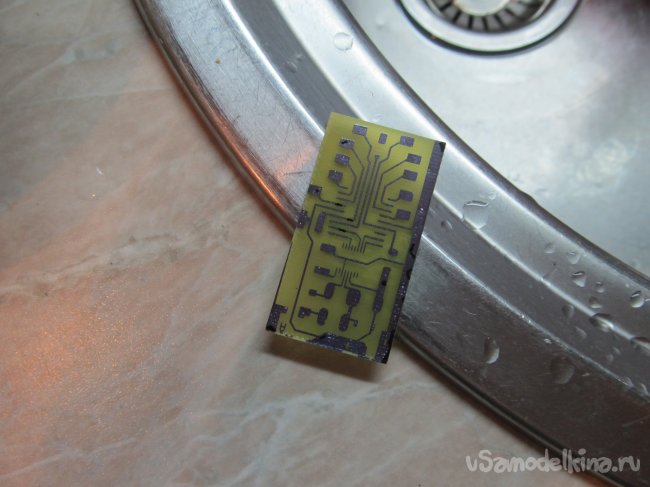

И плата полностью готова
Травление печатной платы (дешевый способ)

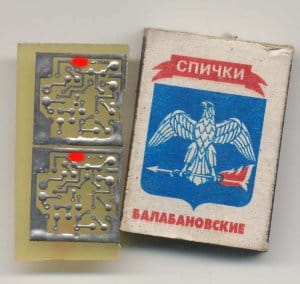

После сушки и пайки плата выглядит очень даже хорошо
Травление печатной платы (дешевый способ)
