Делаем стабилизатор для камеры из ПВХ труб

Делаем стабилизатор для камеры из ПВХ труб

Ведущие мировые производители видеотехники уже давно предлагают покупателям камеры со встроенными стабилизаторами. Однако такие камеры, как правило, стоят немалых денег и доступны не каждому. Зачастую приходится довольствоваться бюджетными решениями, которые не имеют качественной стабилизации, в результате чего видеоролики и фотографии получаются качественными с точки зрения разрешения, но хромают с точки зрения стабилизации. Решение этой проблемы мы рассмотрим в данном материале.

Предлагаем ознакомиться с видеороликом по изготовлению несложного стабилизатора для камеры

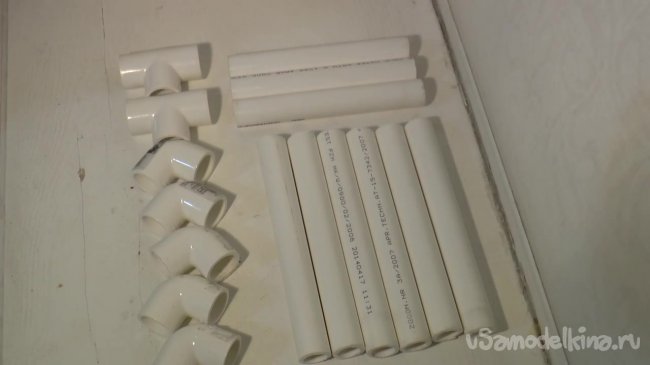

Теперь разберемся с необходимыми материалами:
- три ПВХ трубки длиной 14 см;
- 6 трубок длиной 16 см;
- 2 тройника;
- 6 двойников, которые также называют коленями;
- напильник;
- клеевой пистолет.
Делаем стабилизатор для камеры из ПВХ труб

Исключительно все материалы можно приобрести в техническом магазине, тем более, что стоить это будет совсем недорого. Также нам понадобится площадка для штатива. С материалами все ясно, можно приступать к несложному процессу сборки.
Делаем стабилизатор для камеры из ПВХ труб
Делаем стабилизатор для камеры из ПВХ труб

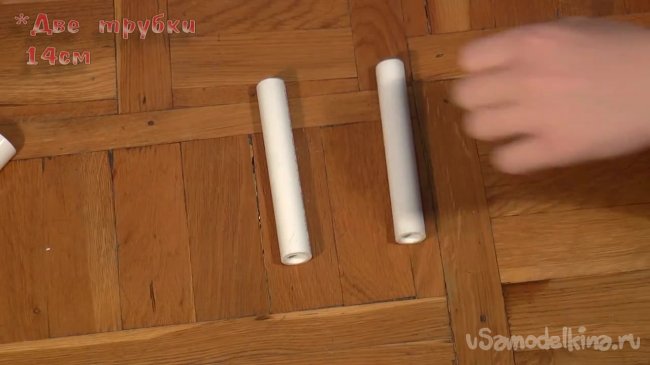

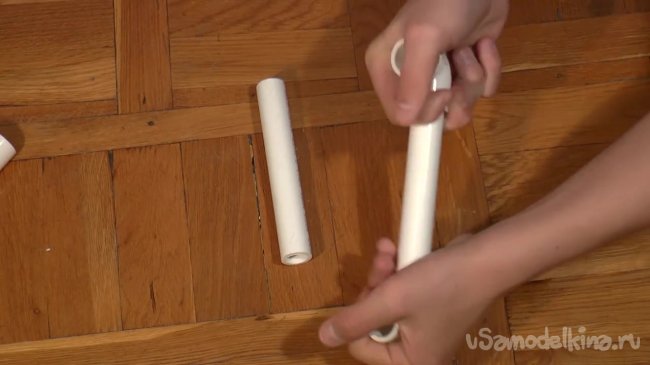

Берем две 14 сантиметровых трубки и надеваем на них по 2 двойника с каждого конца.
Делаем стабилизатор для камеры из ПВХ труб
Делаем стабилизатор для камеры из ПВХ труб

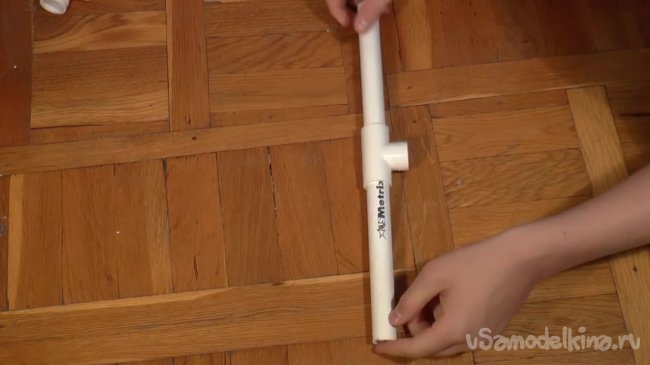

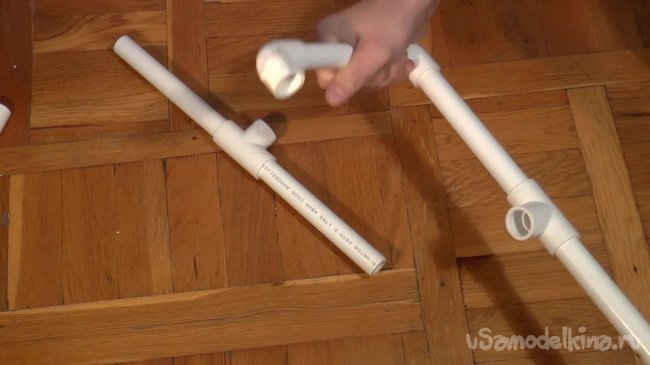

После этого берем две 16 сантиметровых трубки. Соединяем их между собой одним тройником.
Делаем стабилизатор для камеры из ПВХ труб
Делаем стабилизатор для камеры из ПВХ труб

Повторяем процесс еще с двумя трубками.
Делаем стабилизатор для камеры из ПВХ труб
Делаем стабилизатор для камеры из ПВХ труб

Таким образом мы получили две заготовки из 16 см труб и 2 заготовки из 14 см. Берем заготовку из 16 см труб и надеваем на концы заготовки из 14 см труб.
Делаем стабилизатор для камеры из ПВХ труб

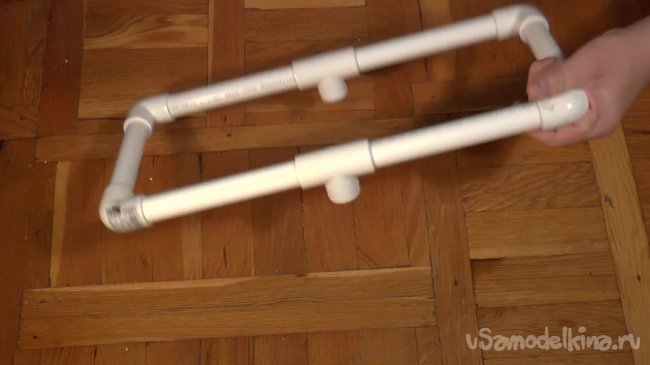

В оставшиеся отверстия на вторых концах коротких заготовок просовываем оставшуюся длинную заготовку, получив таким образом прямоугольник.
Делаем стабилизатор для камеры из ПВХ труб

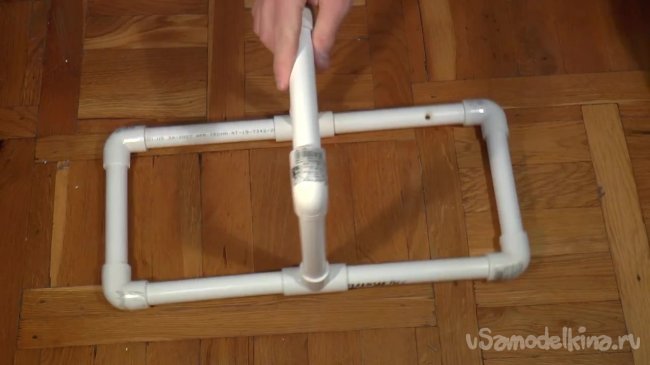

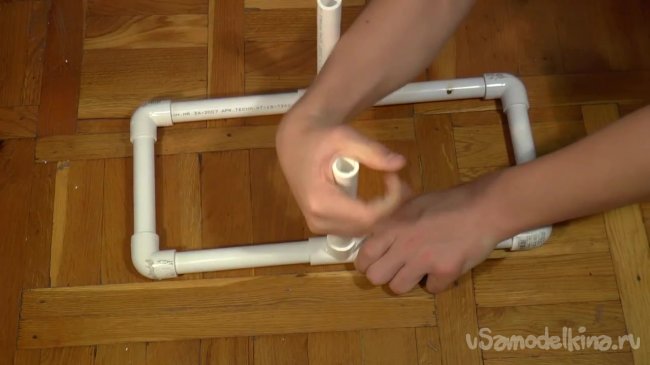

Посреди длинных сторон прямоугольника осталось по одному отверстию на тройниках. Берем две 16 см трубы и просовываем их в эти отверстия, по одной в каждую сторону.
Делаем стабилизатор для камеры из ПВХ труб

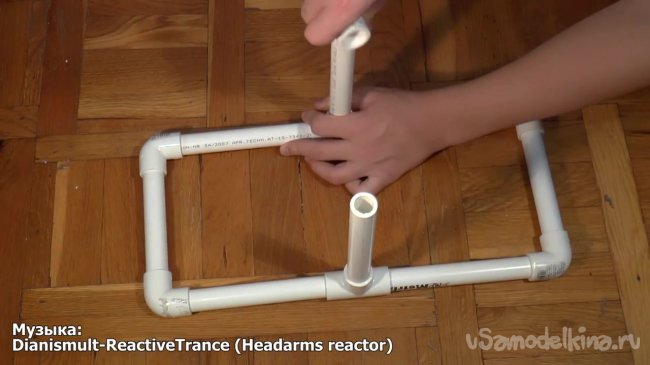

Надеваем еще по одному колену на вертикальные 16 см трубы.
Делаем стабилизатор для камеры из ПВХ труб

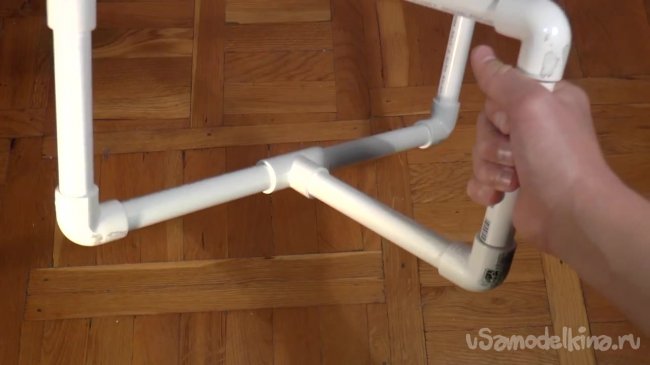

Наконец закрываем конструкцию еще одной 14 см трубой.
Делаем стабилизатор для камеры из ПВХ труб

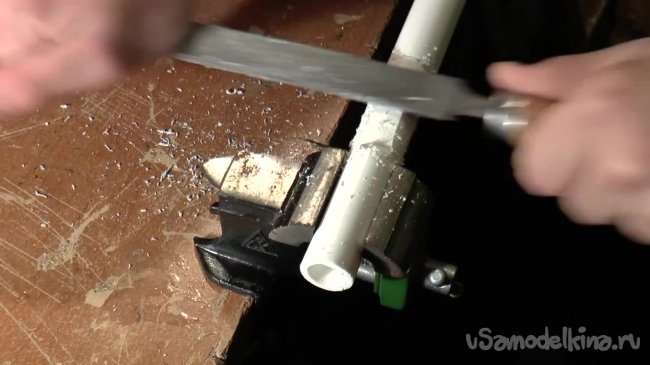

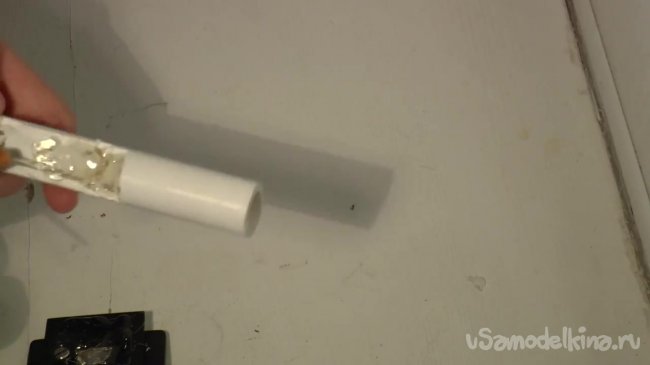

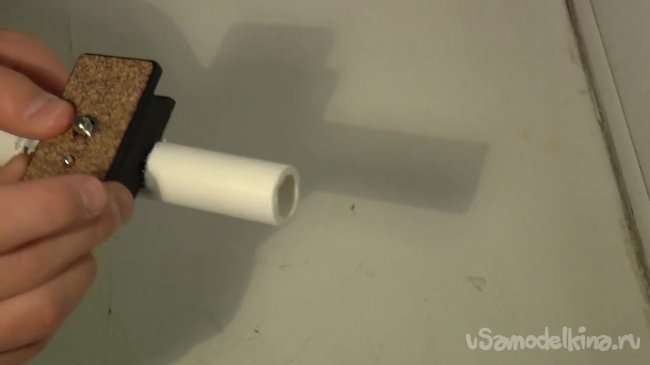

Нижнюю трубку, на которую будет цепляться камера, нужно слегка подточить напильником, чтобы камера держалась максимально точно. Для этого снимаем метки на трубе по размеру площадки для штатива. Подтачиваем место крепления площадки, после чего приклеиваем ее обычным клеевым пистолетом.

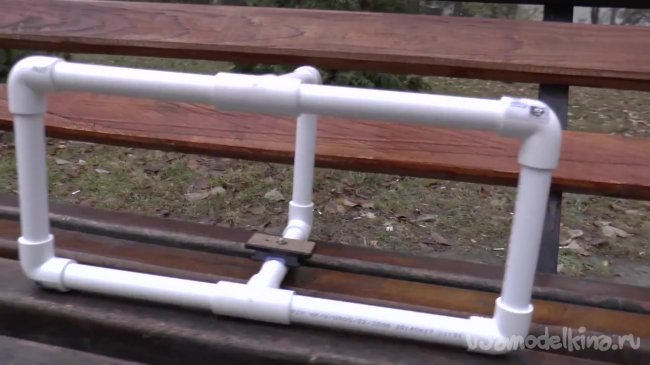

Стабилизатор готов.скачать dle 11.1смотреть фильмы бесплатно
