Самодельный корпус для ACER ASPIRE 5738ZG

Самодельный корпус для ACER ASPIRE 5738ZG

Здравствуйте Самоделкины!

Есть у меня старенький ноутбук Acer Aspire 5738zg. Бедный уже давно лишился клавиатуры, монитора и подключен к внешнему ЖК. Сначала работал ничего, но в дальнейшем стал сильно греться, вот я и решил пересадить его в новый корпус. Долго не знал с чего начать, но все-таки взялся.

Сначала расскажу что я использовал.

Инструмент:
- Ножовка,
- шуруповерт,
- канцелярский нож,
- набор напильников,
- ножницы,
- термопистолет с термоклеем,
- карандаш и линейка,
- шкурка.

Материал и расходники:
- Фанера 7 mm,
- нитрокраска черная и красная (в баллончиках),
- решетка от муз. колонки,
- шпатлевка,
- грунтовка,
- термоклей,
- изолента,
- уголки металлические,
- шурупы,
- мелкозернистая наждачная бумага.

А теперь сам процесс работы

Первый этап: Проектирование и подготовка деталей

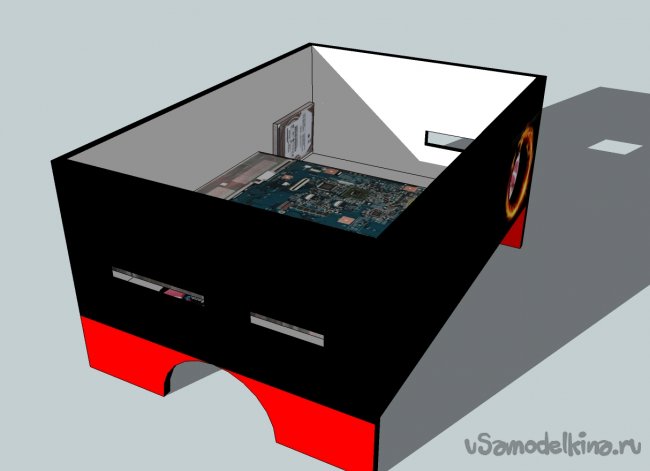

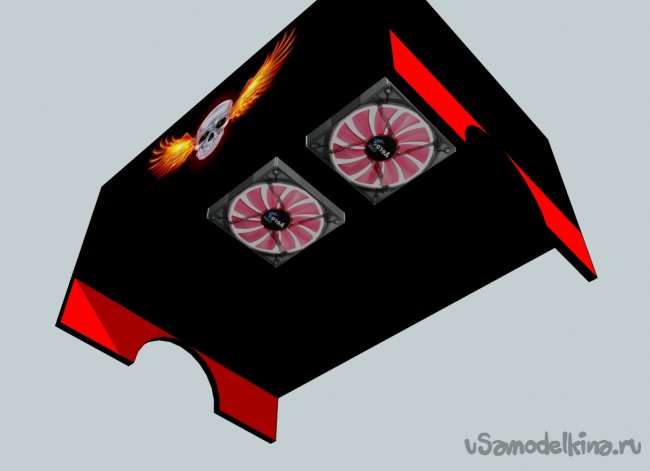

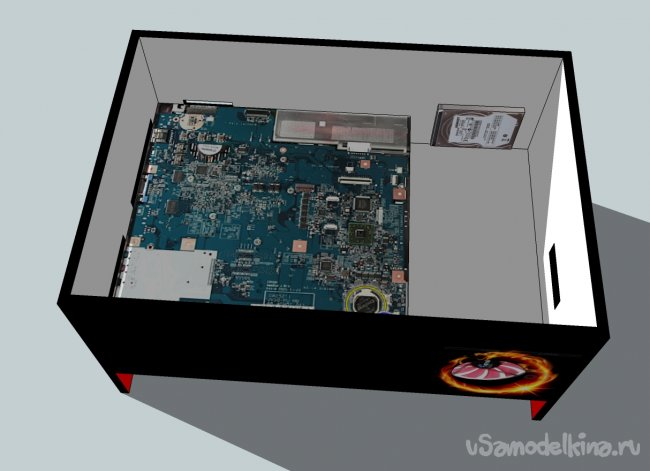

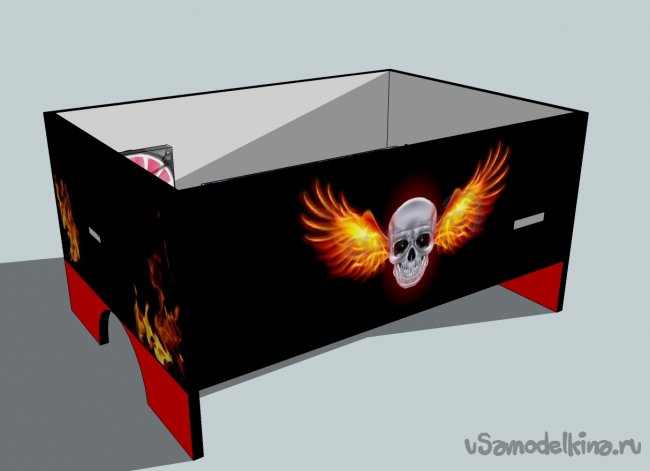

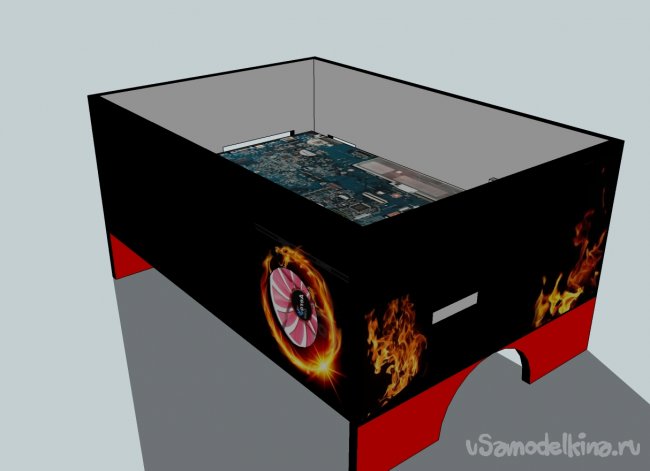

Сначала я набросал 3D модель в программе Google SketchUp 8:
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG

Модель есть! Вроде все устраивает.

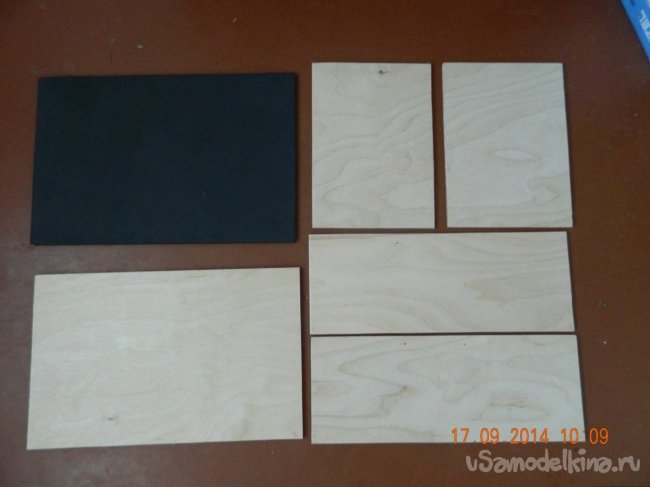

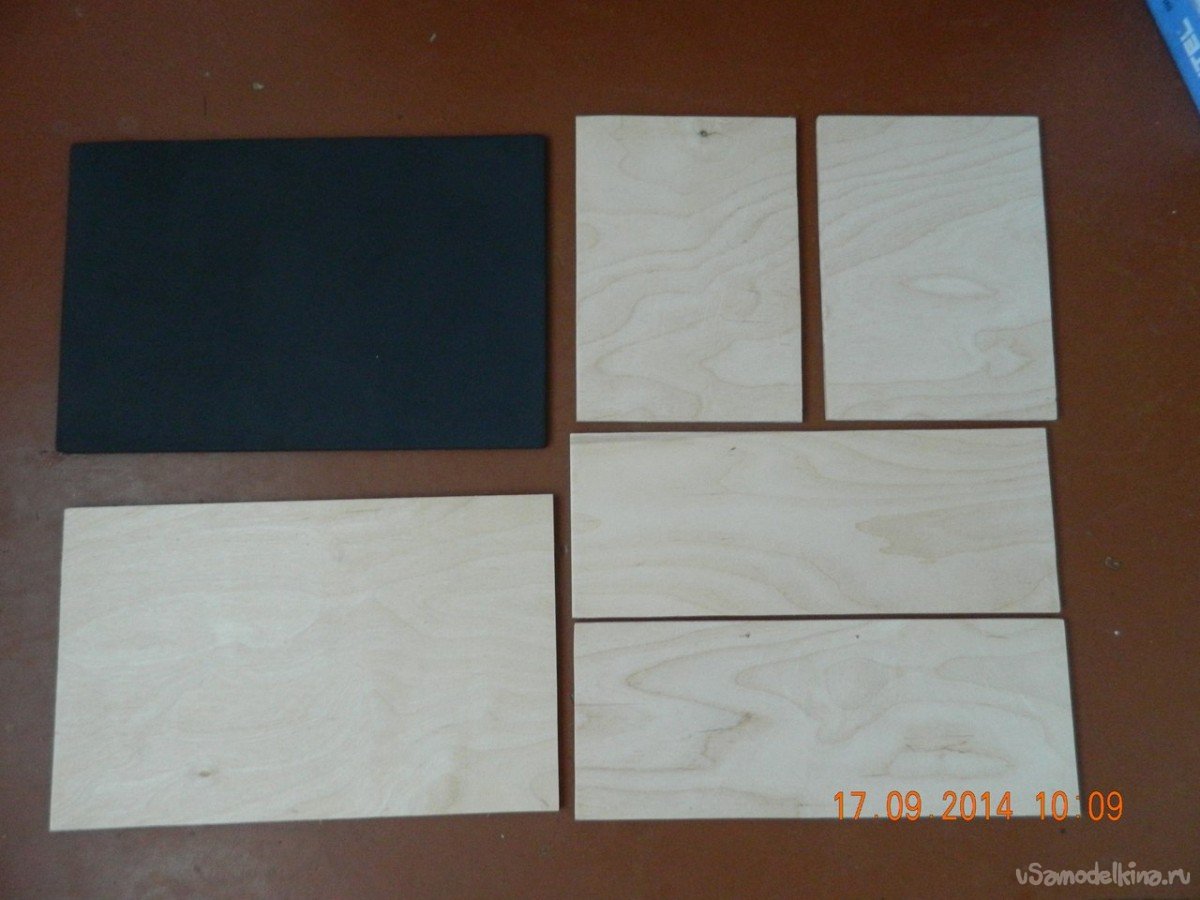

Далее измерил плату ноутбука и прикинул размеры на фанере. Расчертил все стенки на материале и принялся выпиливать. Пилил долго и нудно с помощью ножовки. Вот что вышло
Самодельный корпус для ACER ASPIRE 5738ZG


Дальше - лучше: отмерил и разметил вырезы под все разъемы и под вентиляторы. Вентилятор на вдув решил расположить снизу, чтоб обдувал тепловые трубки. Вырезал тоже долго вечерами, используя шуруповерт со сверлом, нож и напильники в следующем порядке:

Шуруповертом со сверлом насверлил по контуру выреза отверстий (сверлил отверстия как можно ближе друг к другу - потом легче вырезать), далее обрезал ножом промежутки между отверстиями и обработал все края напильником начисто, ну и прошелся немного наждачной бумагой.

Из маленьких реечек сделал стойки-крепления для платы высотой каждая по 2,5 см со слегка заточенными вершинками. На вся кий случай для лучшей прочности я их обмотал изолентой и налил на верхние торцы немного термоклея.

Второй этап: Грунтовка, шпатлевка, сборка всех деталей и покраска.

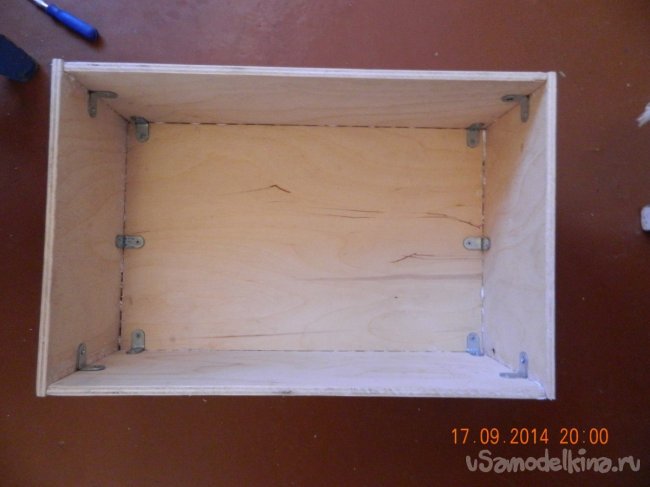

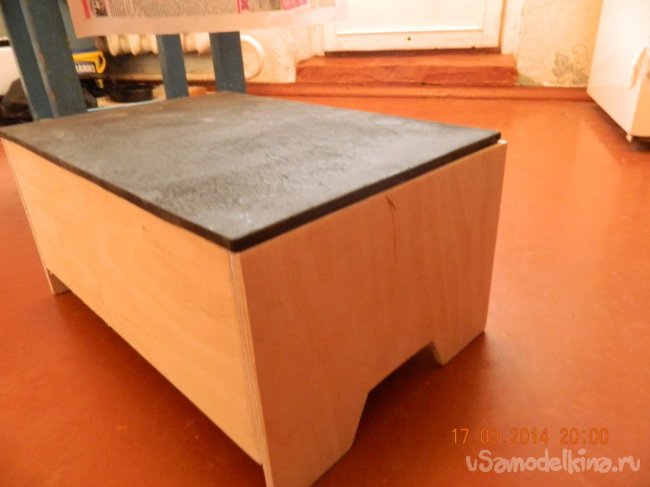

Сперва собрал детали корпуса воедино с помощью уголков и шурупов. Некоторые из них оказались длинными и вышли на другой стороне, пришлось стачивать.
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG

Далее всю эту красоту зачистил мелкой шкуркой (использованную шкурку не выбрасывал, пригодится) и пропитал грунтовкой.Грунтовку нанес по инструкции на банке. Когда все высохло нанес шпатлевку.

После высыхания шпатлевки все зачистил отработанной шкуркой.

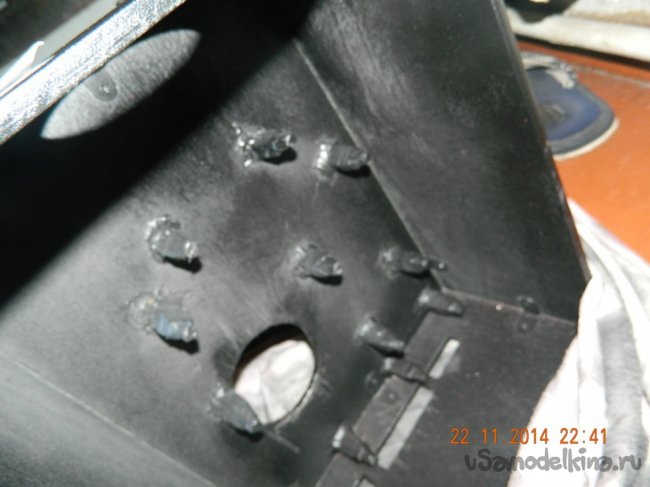

Далее разметил местоположение стоек-креплений и приклеил их термоклеем.

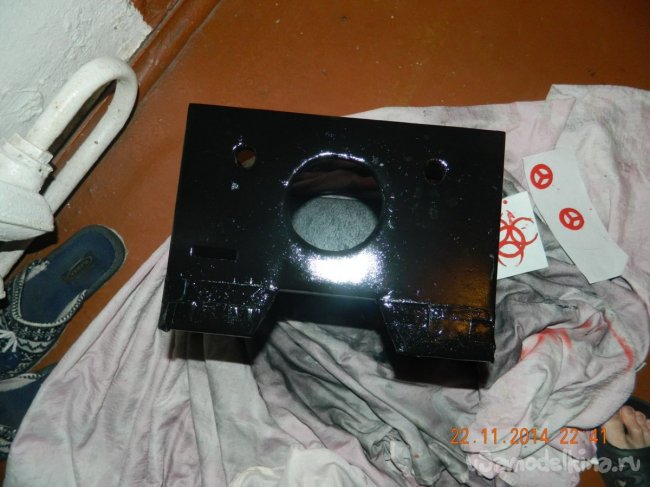

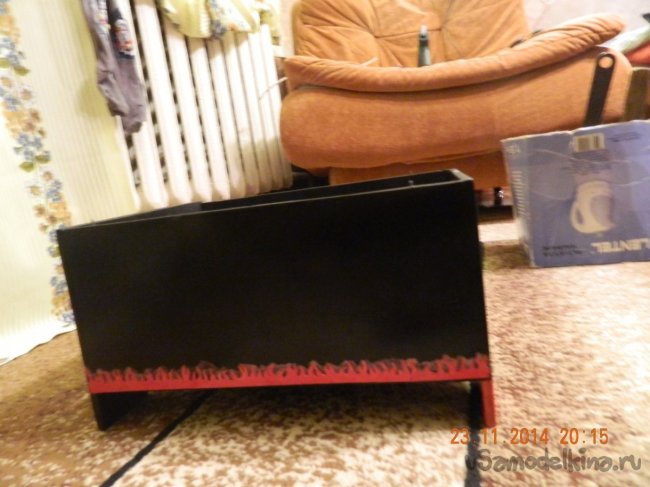

Приступил к покраске: красил первый раз нормально(набухал толстый слой), при нанесении второго слоя первый потек и местами вздулся. Пришлось снять всю краску и красить тонкими слоями в пару заходов с сушкой по 15 - 20 минут на слой. В итоге получилось не идеально((
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG

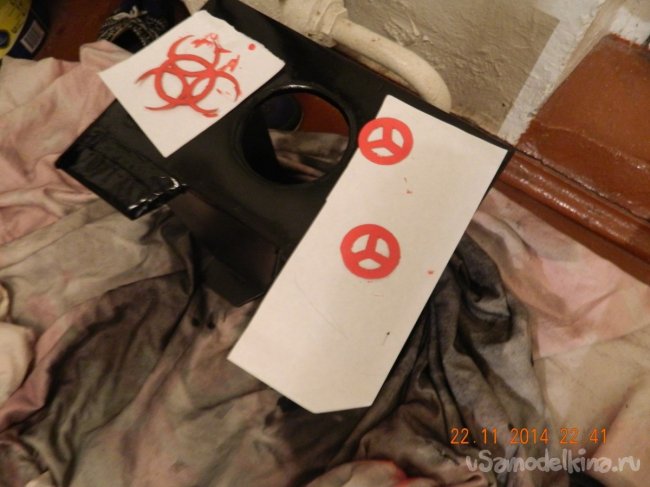

Нарисовал на картоне, вырезал и покрасил красной краской наклейки
Самодельный корпус для ACER ASPIRE 5738ZG

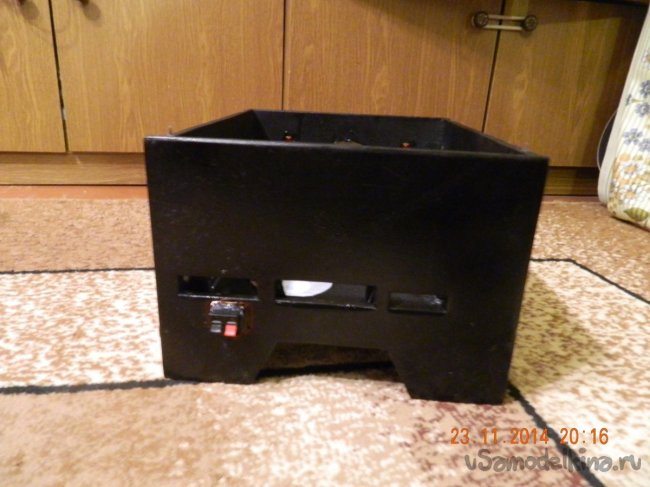

Далее снял из старой колонки зажимы для проводов и присобачил к задней стенке, предварительно просверлив отверстия в стенке корпуса и приматав провода к контактам зажимов.
Самодельный корпус для ACER ASPIRE 5738ZG

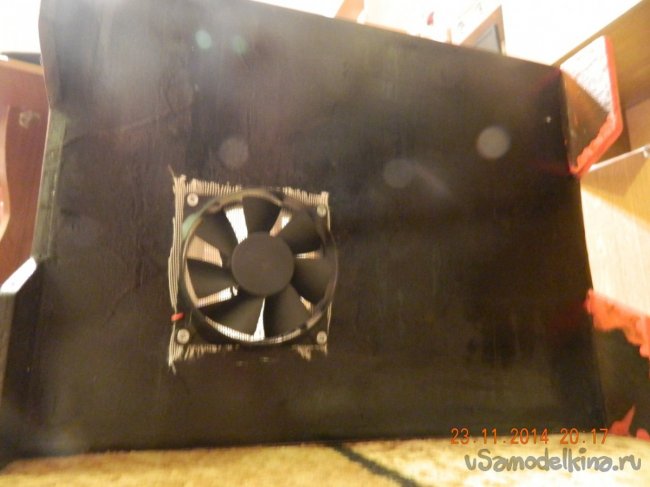

Потом приклеил с помощью термоклея родные динамики, USB порты и куллер на выдув, а на вдув прикрутил снизу с фильтром из марли(соединил с зажимами проводов на задней панели). Вырезал из сетки от динамика круг и приклеил термолкеем на отверстие под куллер на передней панели - будет служить "грилем" на вентилятор. Жесткий диск крепится к плате и поэтому пришлось его с одной стороны обмотать изолентой. Сделал подпорку для HDD и приклеил к корпусу. Изначально хотел HDD вынести на боковую стенку, но не нашел шлейфов.

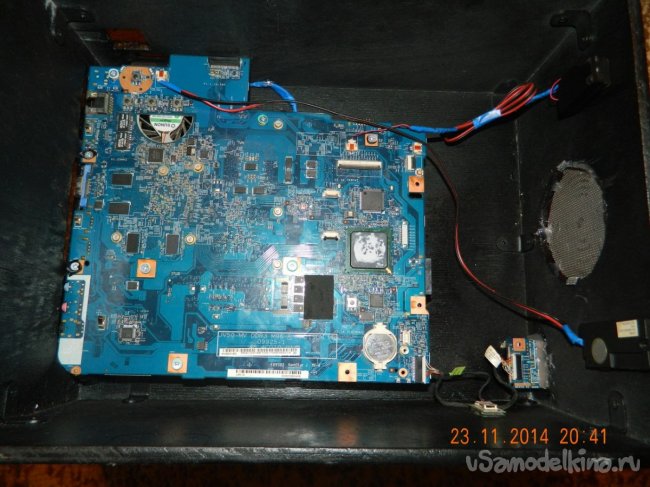

Когда все было прикручено и подогнано, вставил и закрепил шурупами плату, все подключил и вот что получил
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG

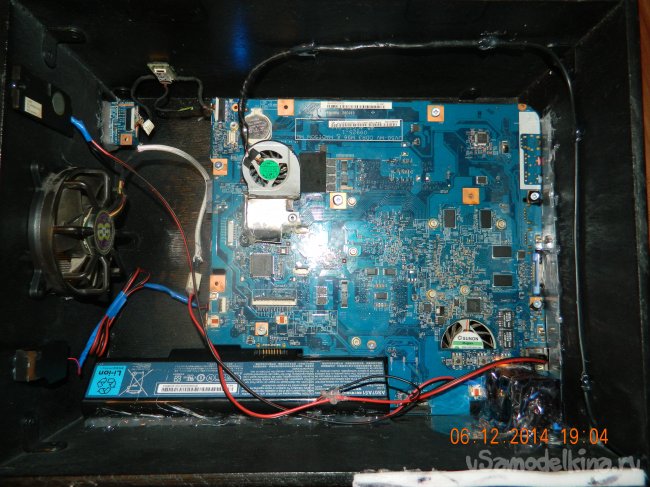

Не хватает батареи. Батарею я примонстрячил с помощью термоклея и одной подпорки в 3,5 см снизу.
Самодельный корпус для ACER ASPIRE 5738ZG

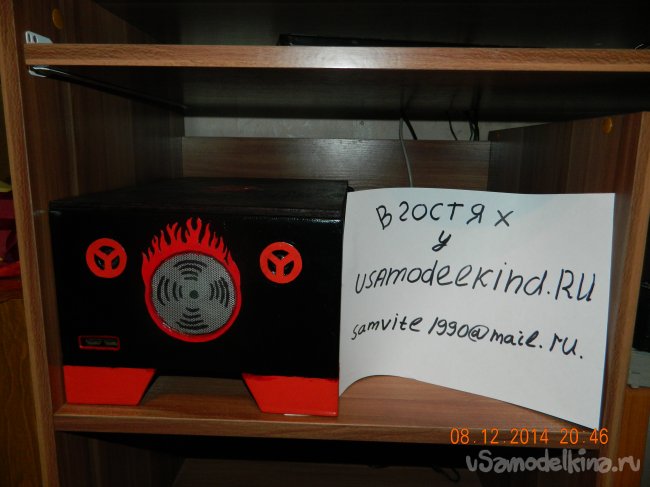

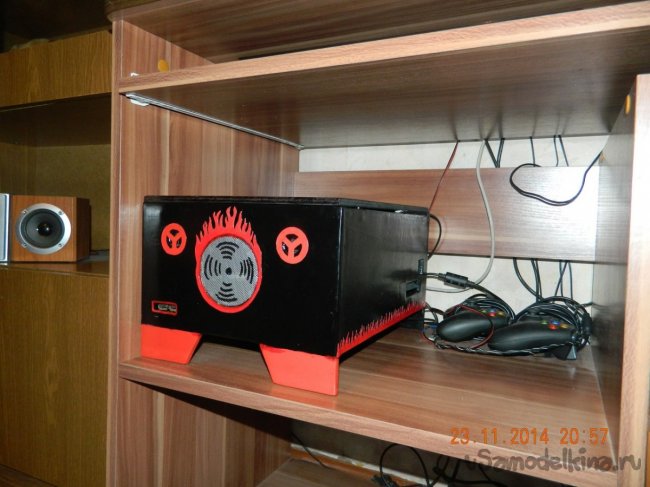

После всего наклеил декоративные наклейки и вот что получилось:
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG
Самодельный корпус для ACER ASPIRE 5738ZG

Подключил все провода от устройств ввода и вывода, подвел питание к куллерам и радуюсь. Главная цель, а именно Охлаждение процессора и видеокарты, достигнута! Плата ноутбука в новом корпусе себя чувствует очень хорошо. Температуры значительно понизились, да и чистить СО теперь будет легче.

Не придумал пока, как оформить кнопку включения.

Желаю всем успехов и жду советов и комментариев!скачать dle 11.1смотреть фильмы бесплатно
