» » » Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики:
- Потребляемый ток 30-40 мА
- Реагирует на все металлы дискриминации нет
- Чувствительность 25 миллиметровая монета - 20 см
- Крупные металлические предметы - 150 см
- Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм

Вот список необходимых деталей
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Схема самого металлоискателя
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»


В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 - можно выковырять из старой аппаратуры, что я с успехом и сделал
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

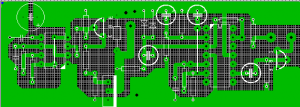

Распечатываем эскиз платы на простой бумаге
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Вырезаем под ее размер кусок текстолита.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Вот как должно получиться.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Далее берем любую дрель или сверлильный станок и сверлим отверстия
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

В помеченных красным местах, ставим перемычки:
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Моя и та что у соседа взял
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»


Вот ВИДЕО испытаний



Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.
