Делаем генератор из CD привода

Делаем генератор из CD привода

Любителям электроники и электронных самоделок обязательно понравится этот материал, так как в нем мы рассмотрим способ получения несложного генератора из старого CD/DVD привода компьютера.

Первым делом предлагаем ознакомится с авторским видеороликом



Рассмотрим, что нам понадобится:
- старый CD/DVD привод;
- кусачки;
- паяльник;
- любой пластмассовый корпус;
- провода;
- шестигранник;
- шайба.
Делаем генератор из CD привода

По словам автора самодельного генератора, идея вполне эффективная, поскольку соотношение передаточного числа оборотов на моторчик, который приводит в движение шестеренку, выдвигающую лоток для диска довольно большое. Тем самым возможно, что при небольших оборотах той же шестеренки получатся неплохие обороты на электродвигателе, и мы сможем получить генератор. Получится задуманное или нет, мы узнаем в конце обзора, а теперь приступим к работе.

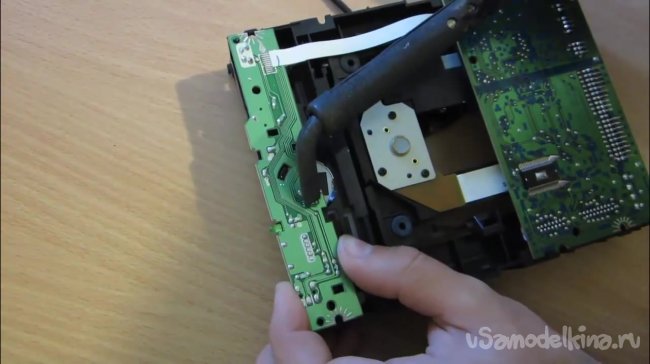

Вначале нужно отпаять плату, на которой крепится моторчик.
Делаем генератор из CD привода

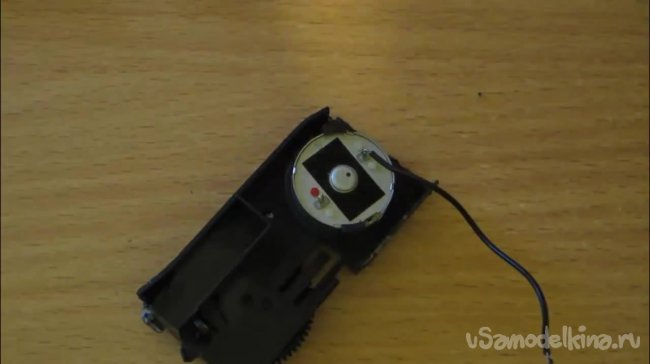

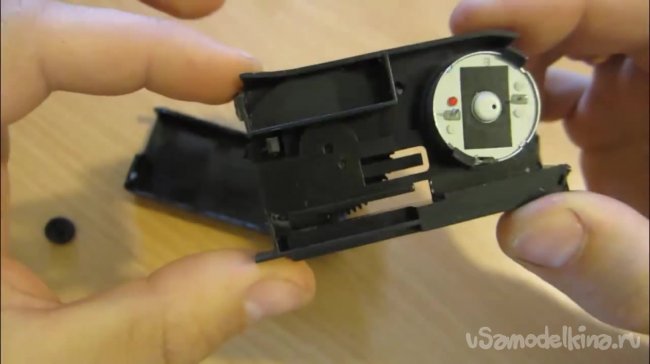

Далее отрезаем часть пластмассового корпуса привода, на которой держится моторчик, а также нужная нам шестеренка. Позже от этой шестеренки мы выведем рукоятку, чтобы можно было ее крутить и генерировать электричество.
Делаем генератор из CD привода
Делаем генератор из CD привода

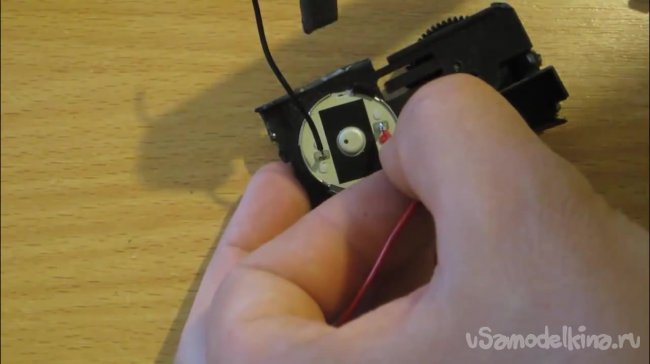

Берем первый провод и припаиваем его к одному из контактов моторчика.
Делаем генератор из CD привода

Второй провод припаиваем ко второму контакту.
Делаем генератор из CD привода

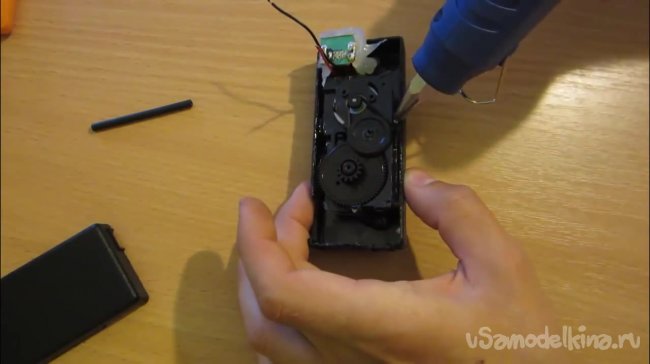

Для тестирования генератора автор идеи использует UBS входы, которые установлены в пластмассовом корпусе. Поэтому он приклеивает кусок привода с моторчиком и шестеренкой в этот корпус, используя клеевой пистолет.
Делаем генератор из CD привода

Для изготовления ручки понадобится шестигранник и шайба. Эти части нужно прикрепить между собой. Автор делает это путем пайки.
Делаем генератор из CD привода

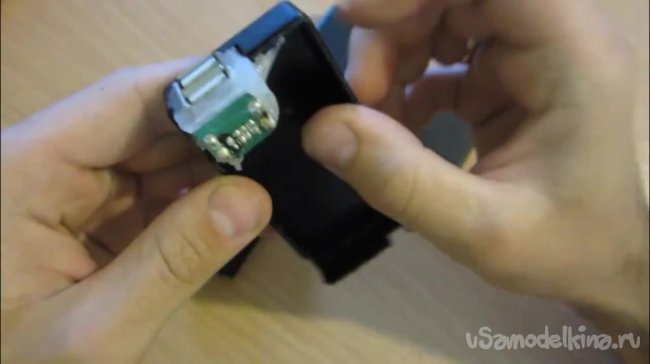

Припаиваем провода к контактам USB разъемов.
Делаем генератор из CD привода

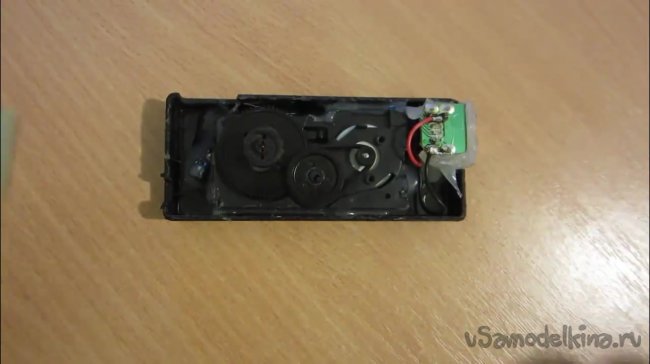

На второй половине пластмассового корпуса нужно проделать отверстие под выступ шестеренки.
Делаем генератор из CD привода

Наконец приклеиваем самодельную ручку к выступу шестеренки. Наш генератор готов.
Делаем генератор из CD привода

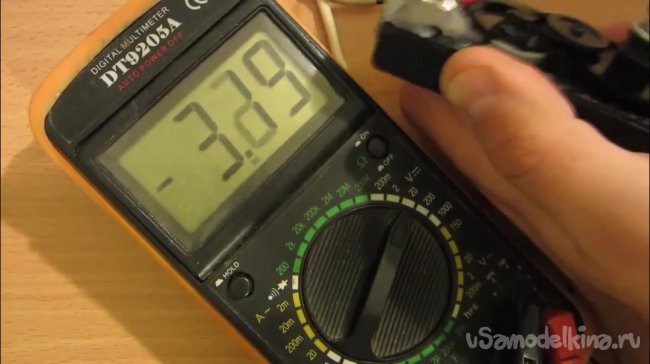

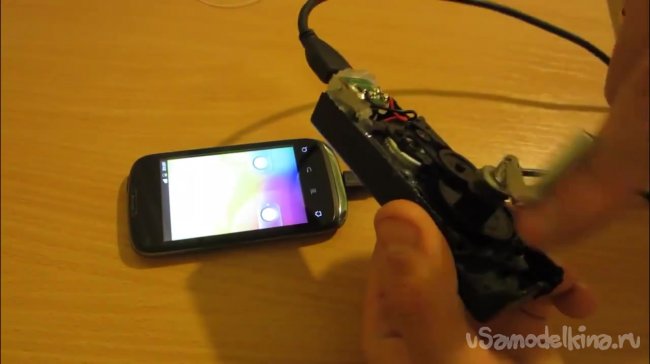

Фактически такой генератор может давать напряжение 3.5 – 4 вольт, однако для этого нужно вращать шестеренку довольно быстро. Однако таким генератором зарядить мобильный телефон не получится, поскольку он выдает нестабильное напряжение. Его хватит, чтобы зажечь светодиод, при условии, что шестеренка будет вращаться стабильно.скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
1 комментарий
  1. kitt112
    добавить параллельно конденсатор и будет неплохой фонарик
