Улучшаем функциональность дешевого стробоскопа

Улучшаем функциональность дешевого стробоскопа

Многие любят организовывать громкие вечеринки, звать много друзей и танцевать всю ночь напролет. Во время этих вечеринках обязательно бывает необходим стробоскоп: а как же без него? Однако большинство дешевых стробоскопов, которые можно приобрести за 10 долларов, не имеют достаточной мощности. Вложив в это дело примерно 2-3 доллара, можно значительно усовершенствовать его. Как это сделать, узнаем прямо сейчас.

А начнем совершенствование или моддинг дешевого стробоскопа с просмотра авторского видеоролика



Нам понадобится:
- кусок провода;
- отвертка;
- паяльник;

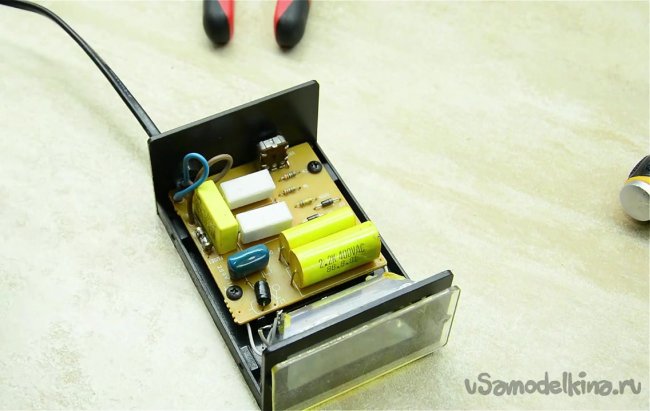

Первым делом нам нужно разобрать стробоскоп.
Улучшаем функциональность дешевого стробоскопа

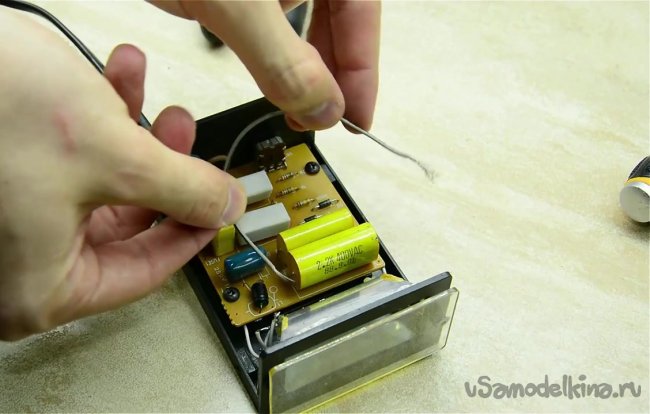

Прежде чем что-либо трогать, необходимо разрядить заводские конденсаторы. Чтобы это сделать можно взять обычный провод и замкнуть их.
Улучшаем функциональность дешевого стробоскопа

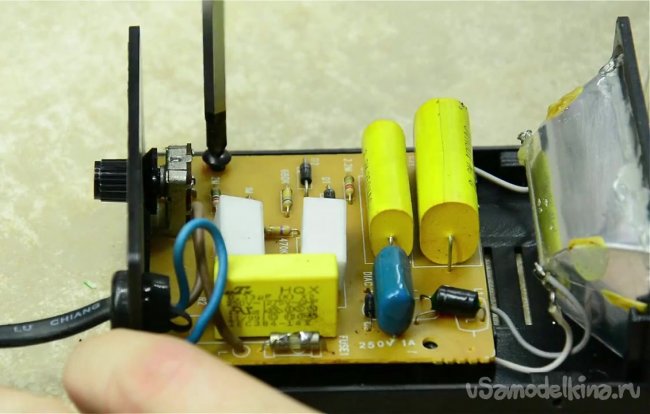

Теперь раскручиваем шурупы, держащие плату стробоскопа.
Улучшаем функциональность дешевого стробоскопа

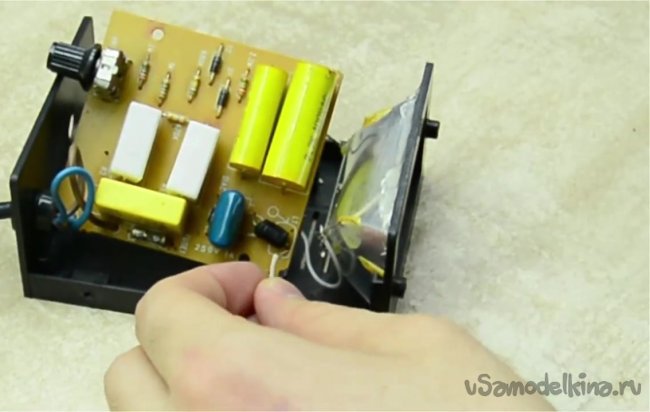

Поскольку нужно снять плату, которую помимо шурупов также держит пара проводов, значит и эти провода нужно распаять.
Улучшаем функциональность дешевого стробоскопа

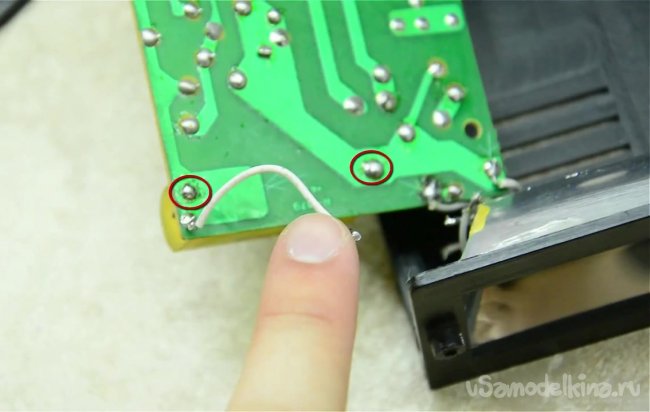

На этом этапе нужно найти контакты заводских конденсаторов. В случае стробоскопа, который модифицирует автор идеи, эти контакты находятся в нижней части платы.
Улучшаем функциональность дешевого стробоскопа

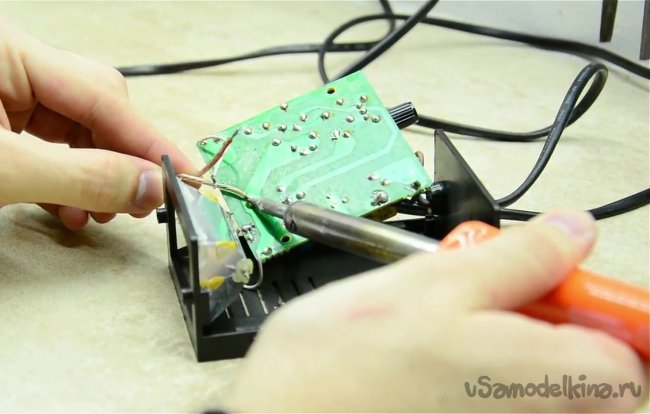

На эти контакты нужно припаять два провода.
Улучшаем функциональность дешевого стробоскопа

После этого припаиваем обратно провода, которые распаяли до этого для снятия платы.

Теперь стробоскоп практически в заводском состоянии, только с него торчит два провода. К этим проводам соединим дополнительные конденсаторы.

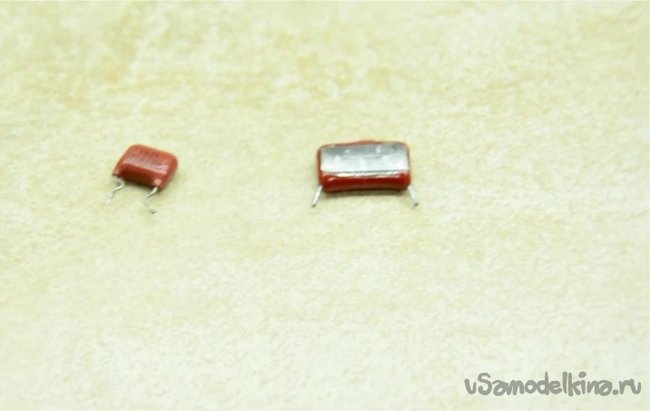

По словам автора идеи, керамические конденсаторы для этого дела не подходят, поскольку у них очень маленький объем, и разницы практические не бывает видно.
Улучшаем функциональность дешевого стробоскопа

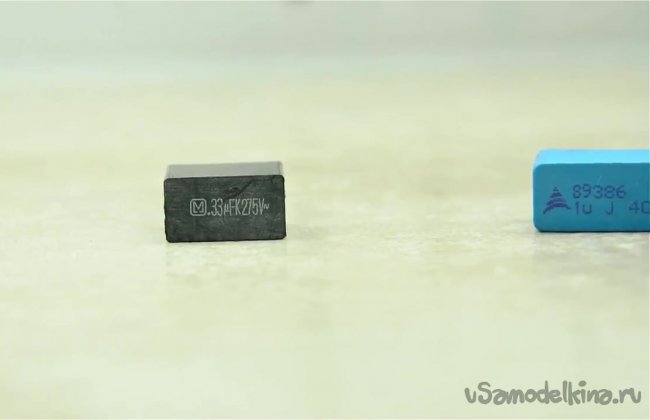

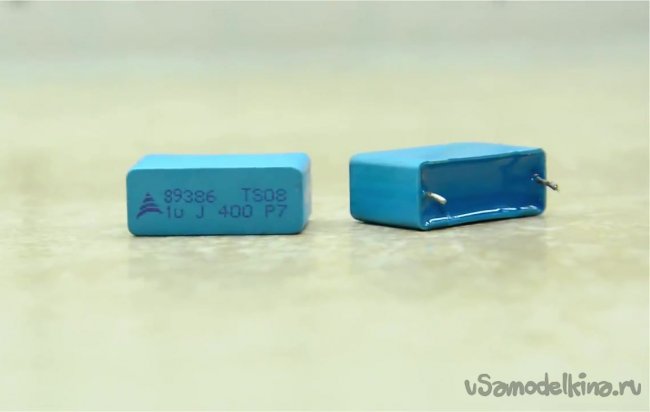

Лучшими показали себя конденсаторы, фотографии с данными которых представляем ниже.
Улучшаем функциональность дешевого стробоскопа
Улучшаем функциональность дешевого стробоскопа

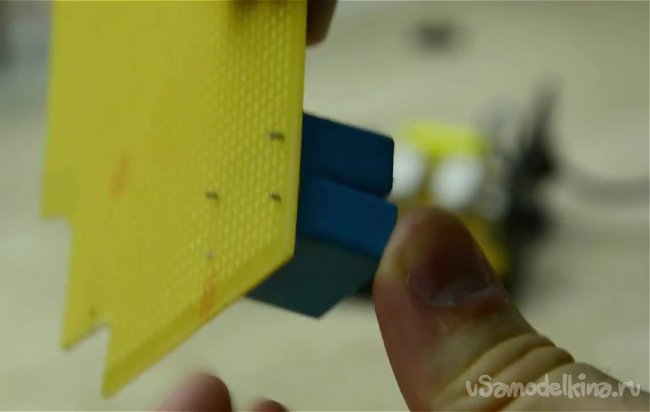

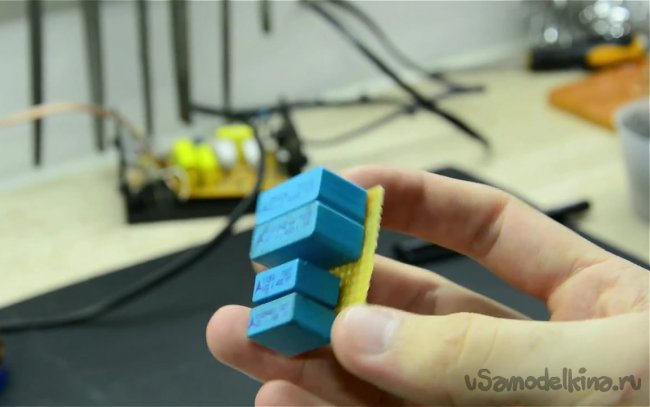

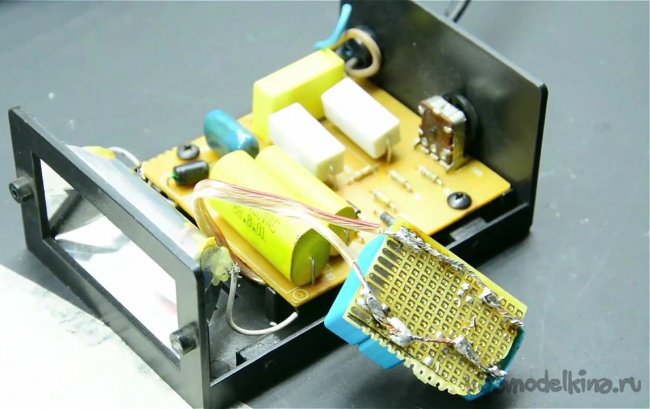

Для достижения большего эффекта, можно соединить сразу четыре конденсатора, которые нужно предварительно спаять между собой.
Улучшаем функциональность дешевого стробоскопа
Улучшаем функциональность дешевого стробоскопа

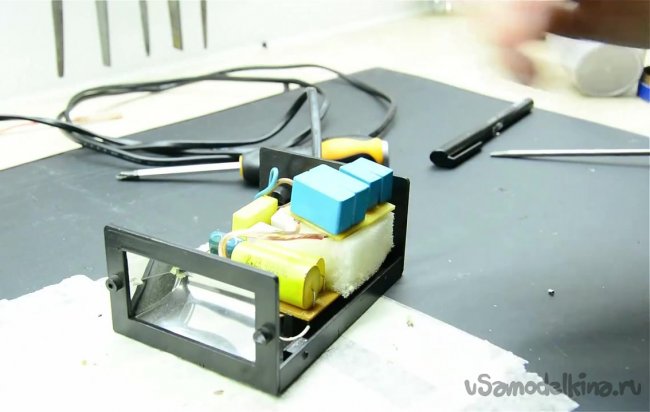

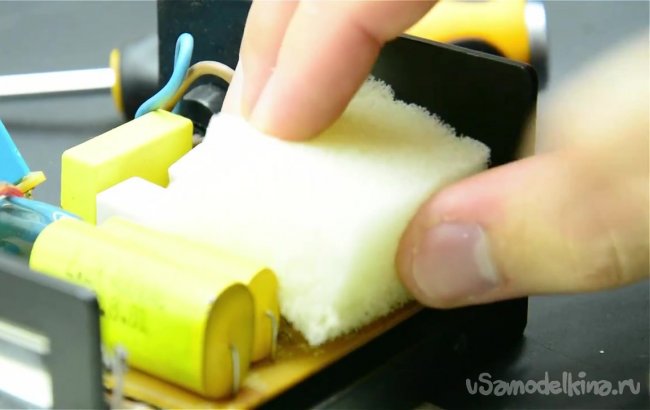

Наконец, полученную конструкцию из конденсаторов кладем в корпус стробоскопа. При желании можно поставить их на кусок поролона, который не позволяет конденсаторам смещаться с места даже при большой тряске.
Улучшаем функциональность дешевого стробоскопа
Улучшаем функциональность дешевого стробоскопа
Улучшаем функциональность дешевого стробоскопа

В конце собираем стробоскоп обратно, закрутив все болты и шурупы на корпусе, поскольку на этом моддинг окончен.
Улучшаем функциональность дешевого стробоскопа
