Сумка зарядное устройство на солнечном модуле

Сумка зарядное устройство на солнечном модуле

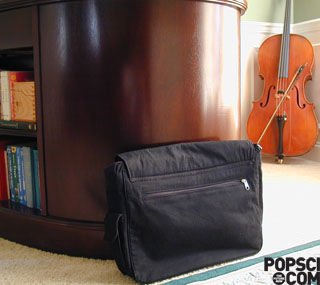

В наши дни сумки стали неотъемлемыми аксессуарами городского стиля. Именно в сумках мы складываем все наши гаджеты, документы и прочую мелочь. Однако можно модифицировать этот аксессуар, прибавив ему возможность зарядного устройства. Создание такого аксессуара актуально тем, что устройства, которые мы используем в быту, нуждаются в зарядке, а в дороге найти место для подзарядки гаджета не всегда удается.

Какие материалы и инструменты нам понадобятся:
1. сумка;
2. световой модуль Power Film Weather Pro;
3. USB разъем с кабелем;
4. регулятор напряжения;
5. конденсатор 0.45 мФ и 50 В;
6. конденсатор на 0.1 мФ и 50 В;
7. пластиковая коробка;
8. виниловая пленка;
9. фурнитура для ткани;

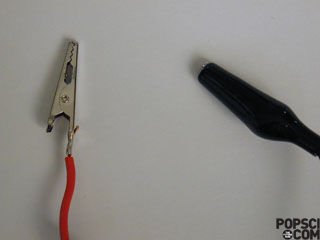

10. крокодилы;
11. провода.
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле

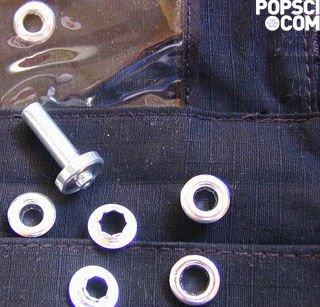

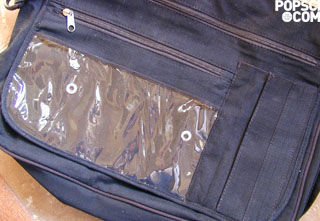

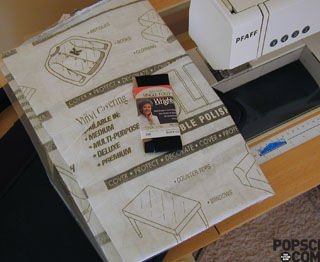

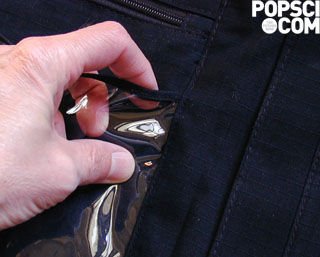

Первым делом нужно подготовить посадочное место для панели. Говоря иными словами, необходимо создать прозрачный карманчик, в который будет вставлен световой модуль. Для этого можно преобразовать уже существующий карман, или же сделать новый. Главным тут является то, чтобы кармашек подходил по размеру и был прозрачным. При изготовлении нового кармана нужно использовать виниловую пленку. На внутреннюю сторону карманчика необходимо установить проушину, необходимую, чтобы подключить кабель.
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле

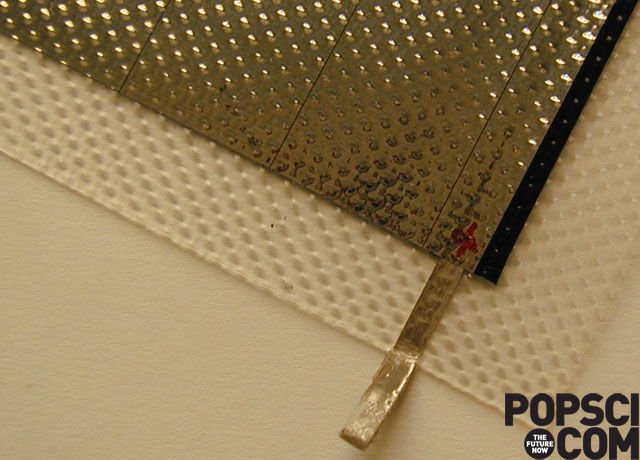

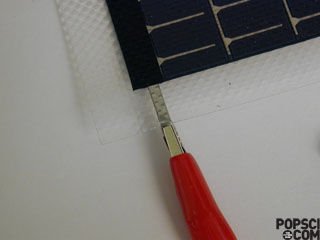

На световой панели выделены 2 клеммы. Благодаря этому значительно упрощается работа с ней. На этом шаге нужно всего лишь определить их полярности. После этого можно отметить их маркером.
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле

На этом шаге необходимо установить регулятор напряжения в пластиковую коробку.
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле

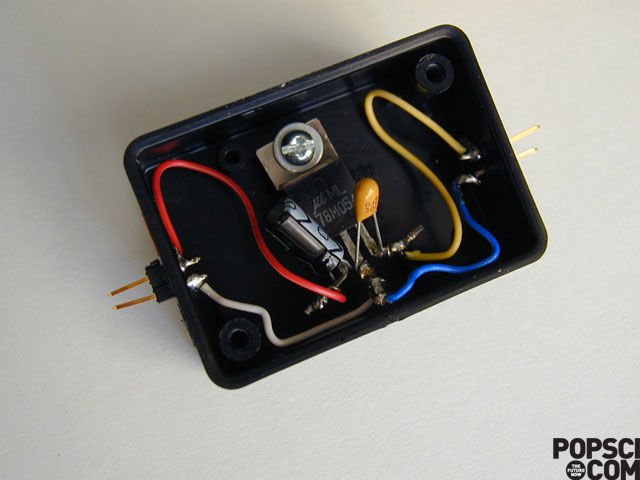

На фотографии ниже представлена схема подключения регулятора напряжения к электрической цели из конденсаторов. В частности, плюсовой контакт конденсатора 0.47 мФ необходимо припаять к входной лапке регулятора, тот же контакт второго конденсатора – к выходной лапке, а минусовые контакты обоих конденсаторов – к заземлению регулятора.
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле

Можно позаботиться о разъеме USB. Берем кабель необходимой длины и припаиваем его через USB разъем к регулятору. Зеленый и белый провода в случае нашей самоделки не понадобятся, поскольку они используются для передачи, что в случае зарядного устройства не нужно. Просто нужно спаять красный провод, идущий с USB разъема к выходной лапке регулятора, а черный провод – к заземлению.
Сумка зарядное устройство на солнечном модуле
Сумка зарядное устройство на солнечном модуле

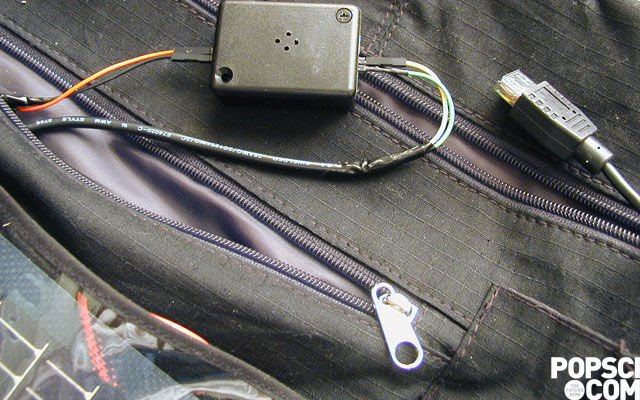

Перейдем к подключению панели. Для этого нужны дополнительные провода, которые нужно подключить к световой панели с регулятором напряжения. В частности, плюсовой контакт панели необходимо подключить к входной лапке регулятора, а минусовой – к заземлению.
Сумка зарядное устройство на солнечном модуле

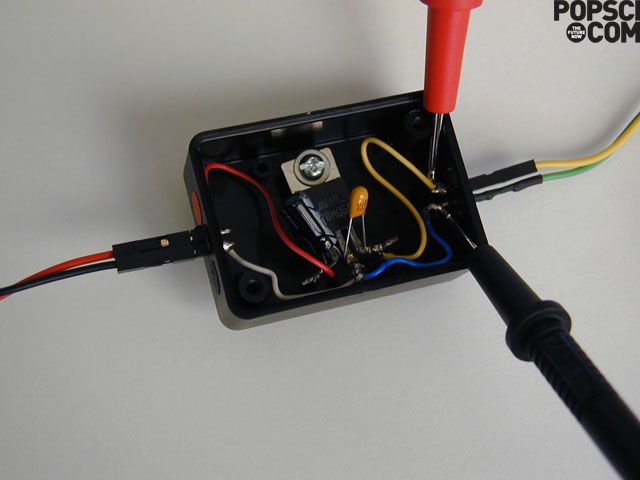

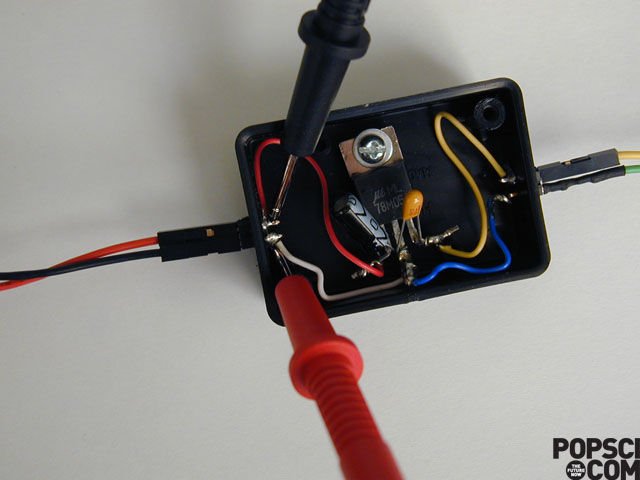

Перейдем к проверке конструкции. Для этого достаточно поместить панель под прямыми солнечными лучами и замерить при помощи мультиметра показания на четырех частях – на клеммах, у входа регулятора, выхода регулятора и клемм USB разъема.
Сумка зарядное устройство на солнечном модуле

В первых двух случаях напряжение должно быть равно примерно 7-8 В, а в следующих двух 5.15 В. Если все работает нормально, можно смело протестировать зарядное устройство на каком-то гаджете.
Сумка зарядное устройство на солнечном модуле

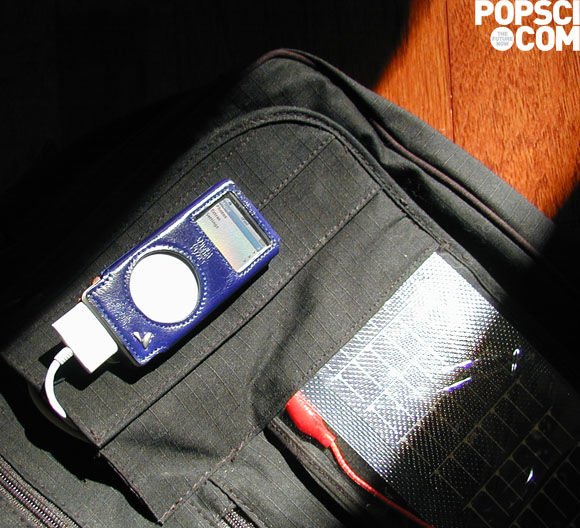

Если тестирование прошло успешно, можно смело установить его в сумку и наслаждаться бесплатной и экологической зарядкой любимых гаджетов.
