Как самостоятельно сделать диммер для регулировки лед подсветки

Как самостоятельно сделать диммер для регулировки лед подсветки

Лед освещение становится более популярным с каждым днем. Связано это с тем, что такое освещение позволяет сэкономить немало средств, давая ничем не уступающий обычным лампам свет. В данном материале мы сделаем обзор видеоролика по изготовлению диммера для регулировки лед подсветки.

Первым делом ознакомимся с авторским видеороликом



Нам понадобится:
- регулятор напряжения;
- цифровой вольтметр;
- коробка небольшого размера;
- куллер от старого компьютера;
- дрель или шуруповерт.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

Отметим сразу, что при использовании сравнительно дешевых лед-контроллеров создается неприятное мерцание света, а данная самоделка предотвратит появление любого типа мерцания и не будет вредить зрению. Регулятор напряжения, по словам автора идеи, можно приобрести на известной китайской онлайн площадке Aliexpress за 5 долларов. Регулятор представляет собой широте импульсную модуляцию, однако он не дает скачков напряжения на выходе. Помимо этого, он имеет маленький размер и работает на напряжении до 24 вольт и выдерживает нагрузки до 10 А. Что касается коробки, то можно использовать любую металлическую коробку от духов или чего-то другого. Приступим.

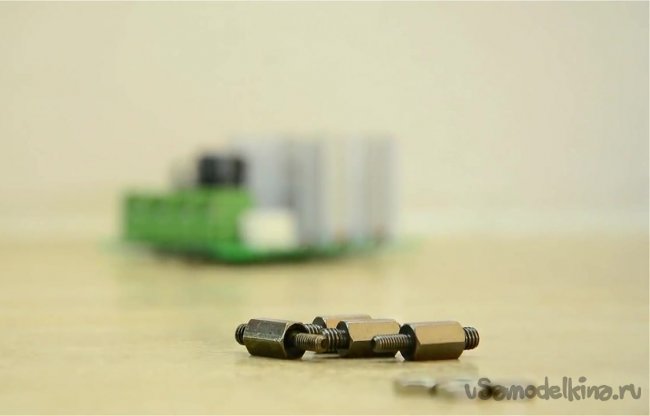

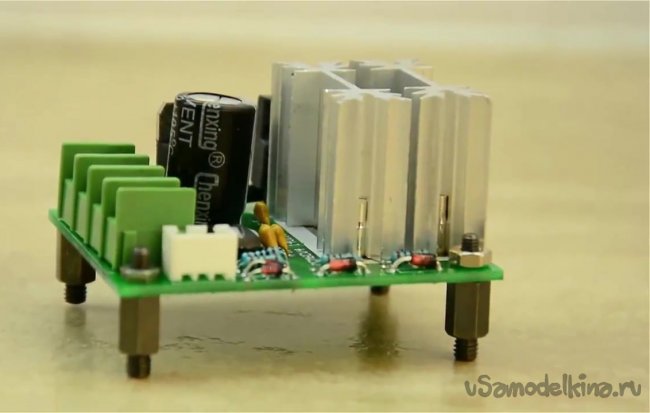

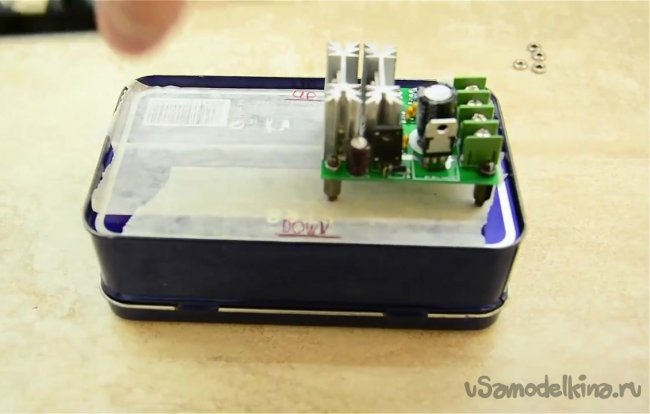

Первым делом необходимо позаботиться о том, чтобы плата не соприкасалась с металлической поверхностью коробки. Для этого можно использовать обычные болты и гайки, которые вкручиваем в заводские отверстия на плате регулятора, таким образом приподнимая ее на несколько миллиметров, что вполне достаточно.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

Далее определяем местонахождение регулятора, вольтметра и куллера, который будет отвечать за охлаждение.
Как самостоятельно сделать диммер для регулировки лед подсветки

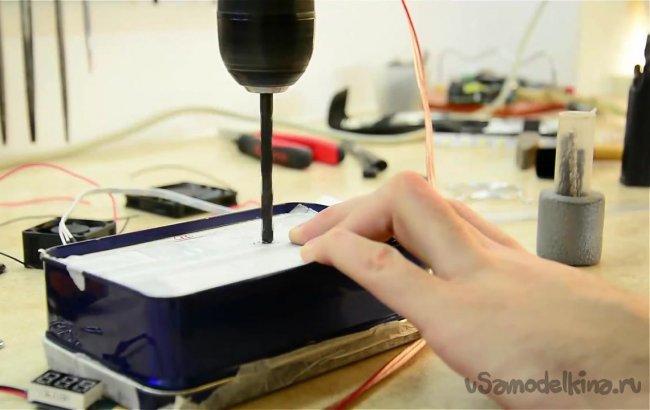

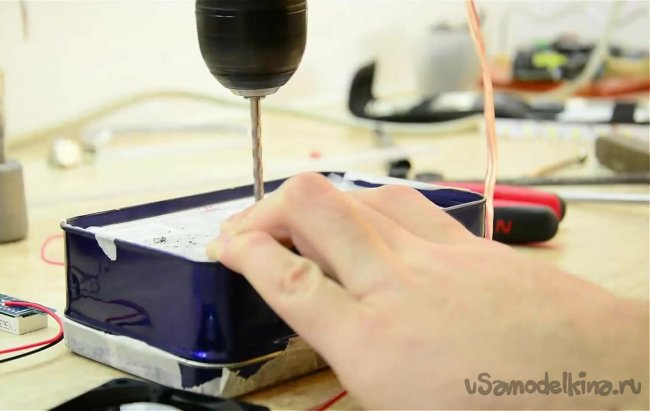

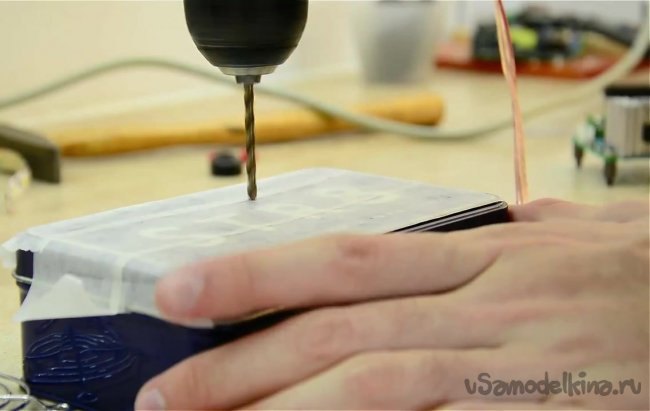

После этого можно приступить к сверлению отверстий под крепления регулятора и вентилятора.
Как самостоятельно сделать диммер для регулировки лед подсветки

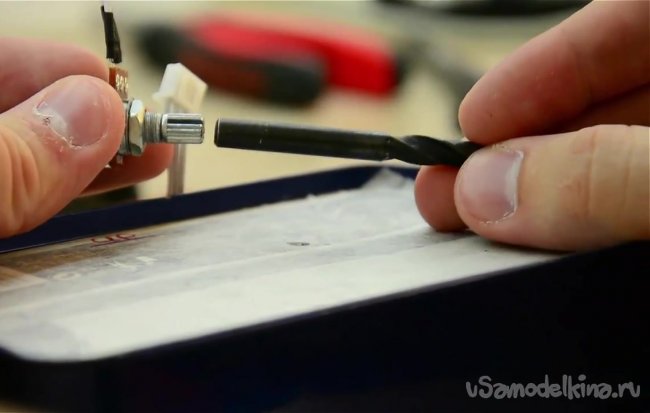

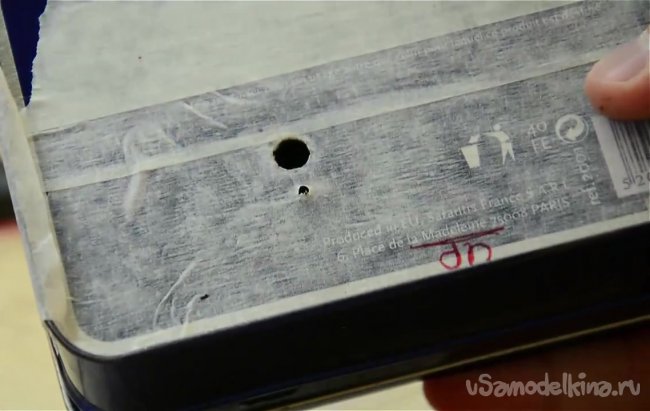

Также сверлим отверстие для потенциометра, который по словам автора, идет в комплекте вместе с регулятором. У отверстия, которое просверлено по диаметру потенциометра, нужно просверлить еще одно маленькое.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

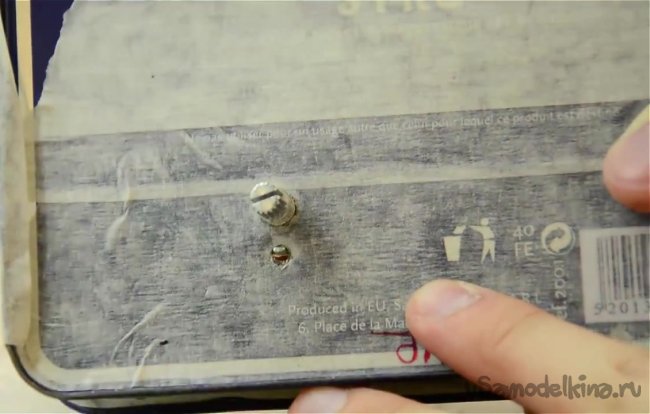

Туда будет вставлен держатель потенциометра, который не будет позволять ему поворачиваться.
Как самостоятельно сделать диммер для регулировки лед подсветки

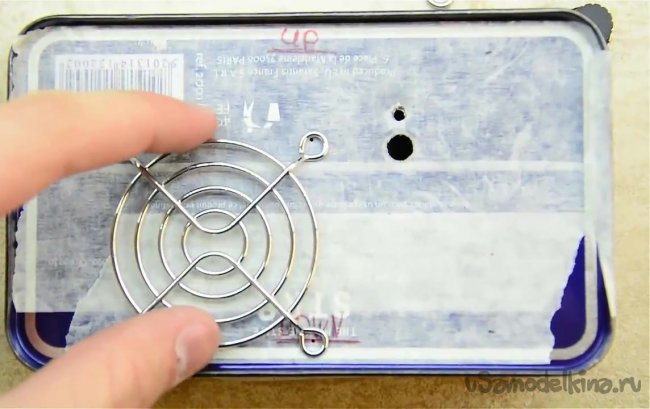

Далее берем гриль из-под вентилятора и отмеряем 4 точки под крепления куллера.
Как самостоятельно сделать диммер для регулировки лед подсветки

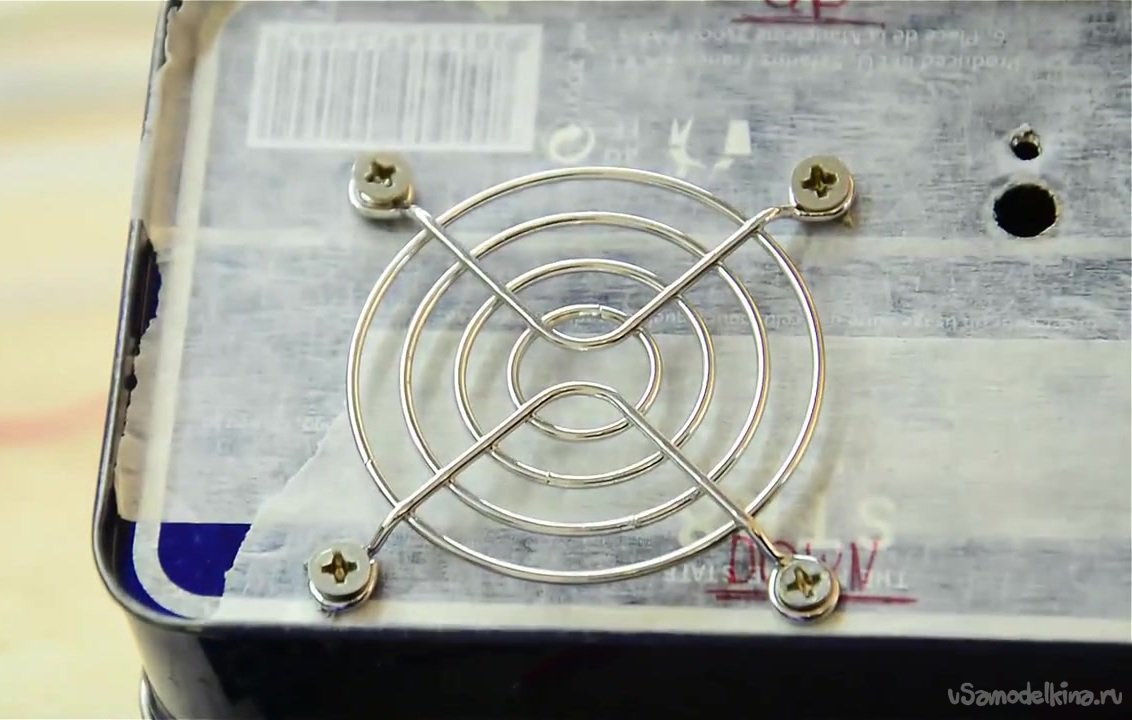

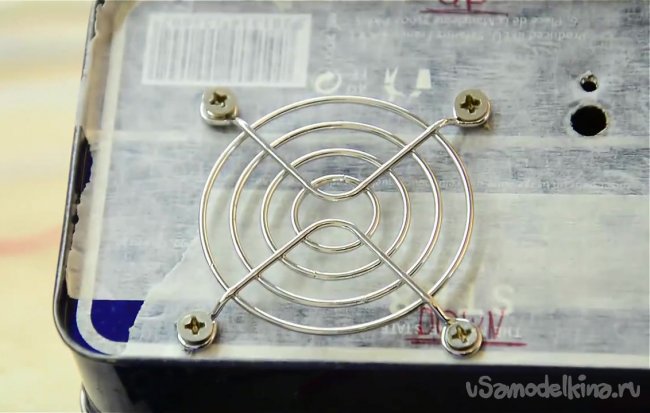

Просверливаем отверстия и закручиваем гриль, чтобы проверить все ли сделано правильно.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

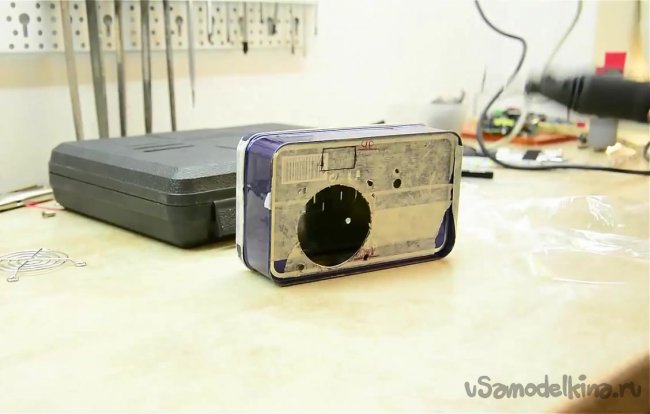

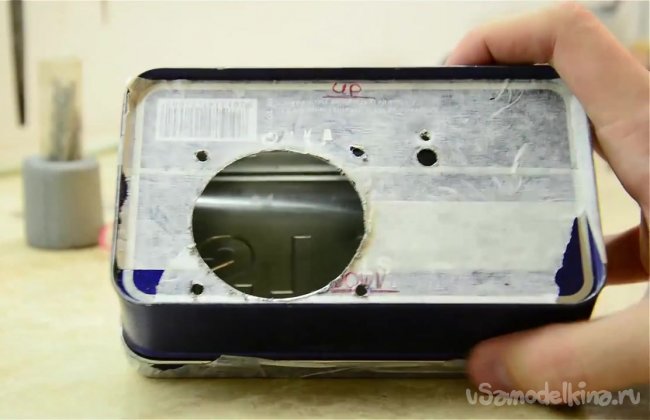

Затем проделываем большое отверстие под диаметр вентилятора, чтобы воздух мог входить в конструкцию.
Как самостоятельно сделать диммер для регулировки лед подсветки

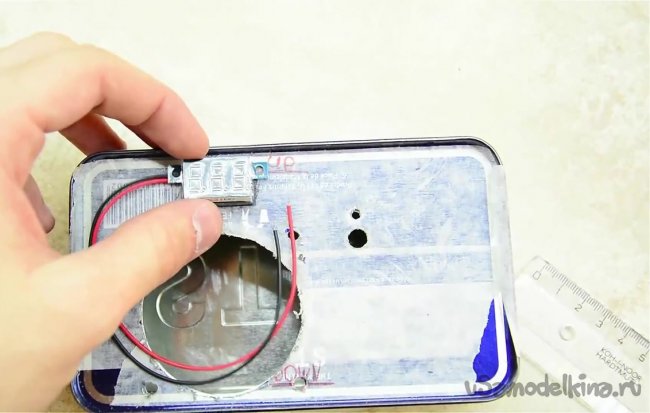

Обводим маркером вольтметр, отметив таким образом место выреза.
Как самостоятельно сделать диммер для регулировки лед подсветки

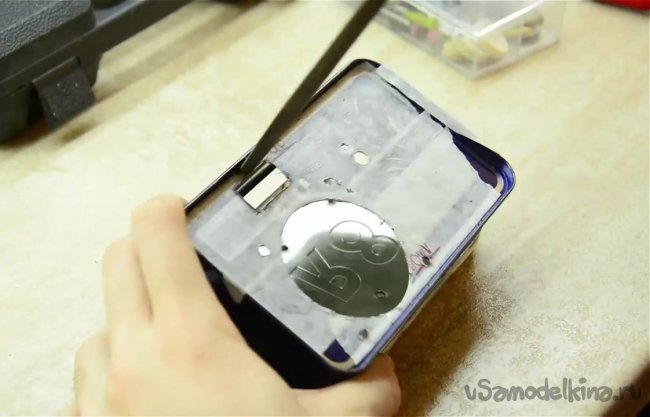

Вырезаем.
Как самостоятельно сделать диммер для регулировки лед подсветки

Обрабатываем напильником, чтобы не осталось острых краев.
Как самостоятельно сделать диммер для регулировки лед подсветки

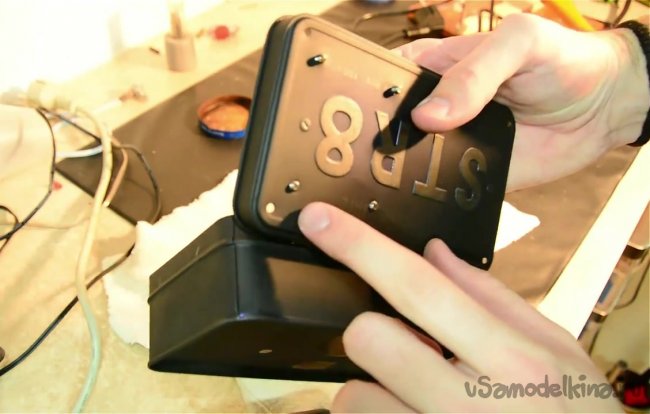

Теперь можно покрасить коробочку в любой удобный цвет.
Как самостоятельно сделать диммер для регулировки лед подсветки

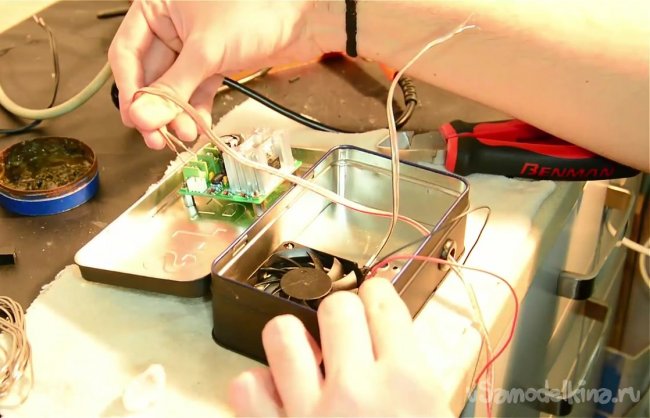

Наконец, можно приступить к сборке. Вставляем плату на ее место. Сзади видны ножки болта, на которые вкручиваем гайки. При желании можно сделать еще одно отверстие под платой, чтобы на нее также дул воздух.
Как самостоятельно сделать диммер для регулировки лед подсветки

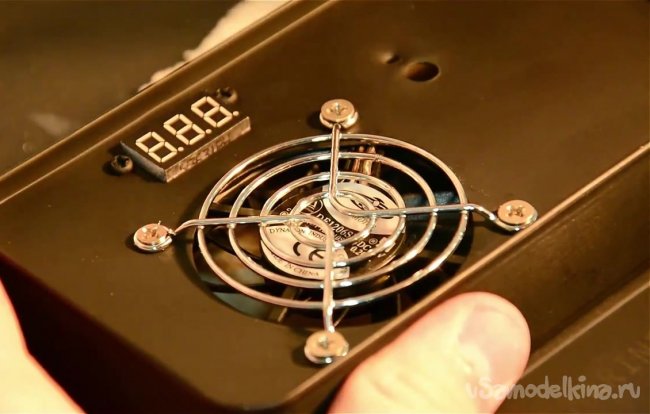

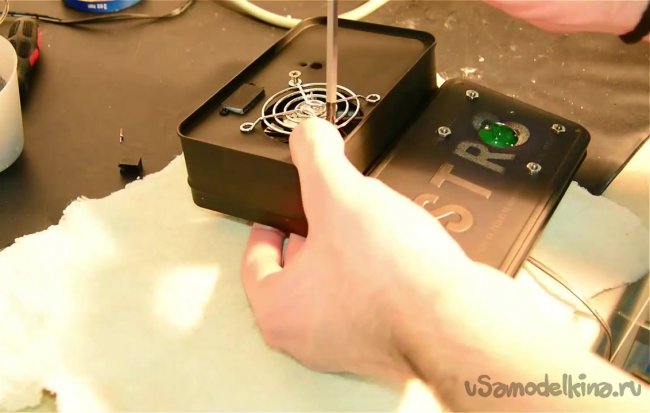

Прикручиваем вольтметр и вентилятор с грилем.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

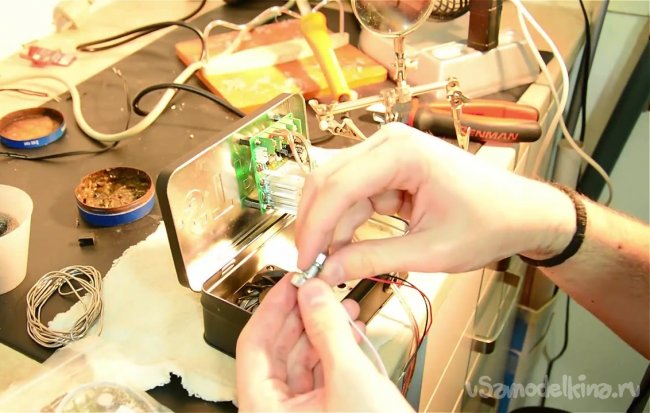

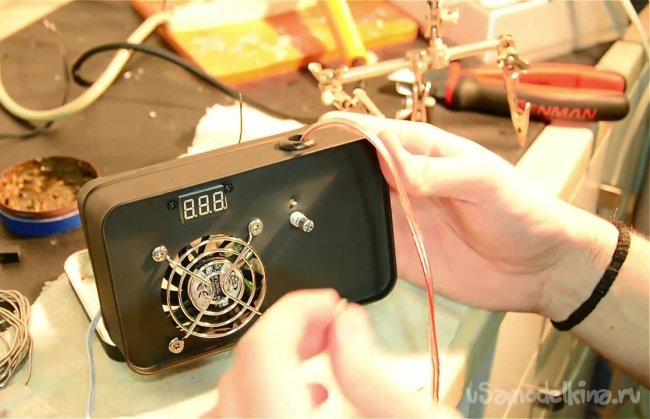

Подключение проводов простое. Нужно всего лишь завести главную линию питания в коробочку, после чего подключить на плату.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

Выход уже регулируется.

Устанавливаем потенциометр.
Как самостоятельно сделать диммер для регулировки лед подсветки

На выход платы подключаем то, что желаем контролировать и закрываем коробочку. Вентилятор можно подключить на постоянную линию, а вольтметр – на выход с платы.
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки
Как самостоятельно сделать диммер для регулировки лед подсветки

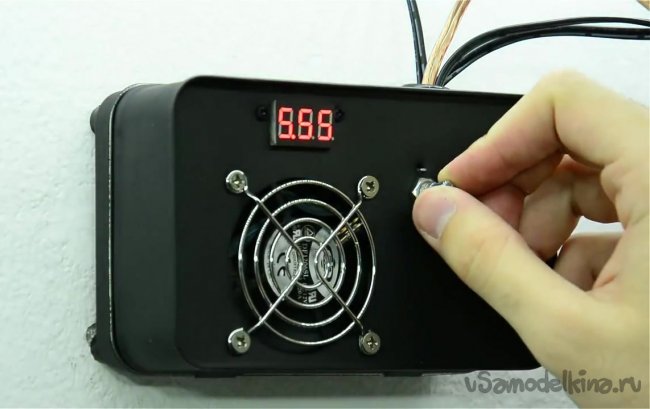

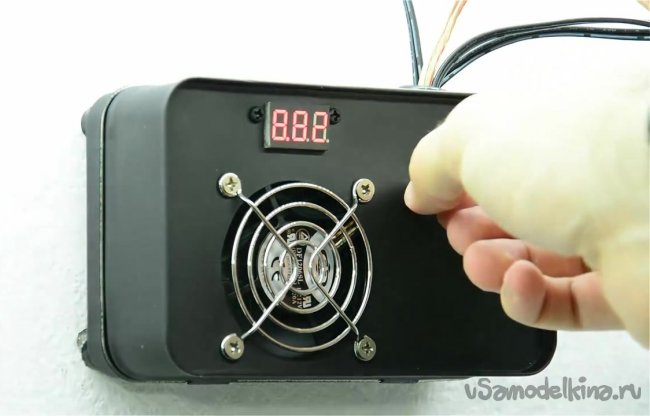

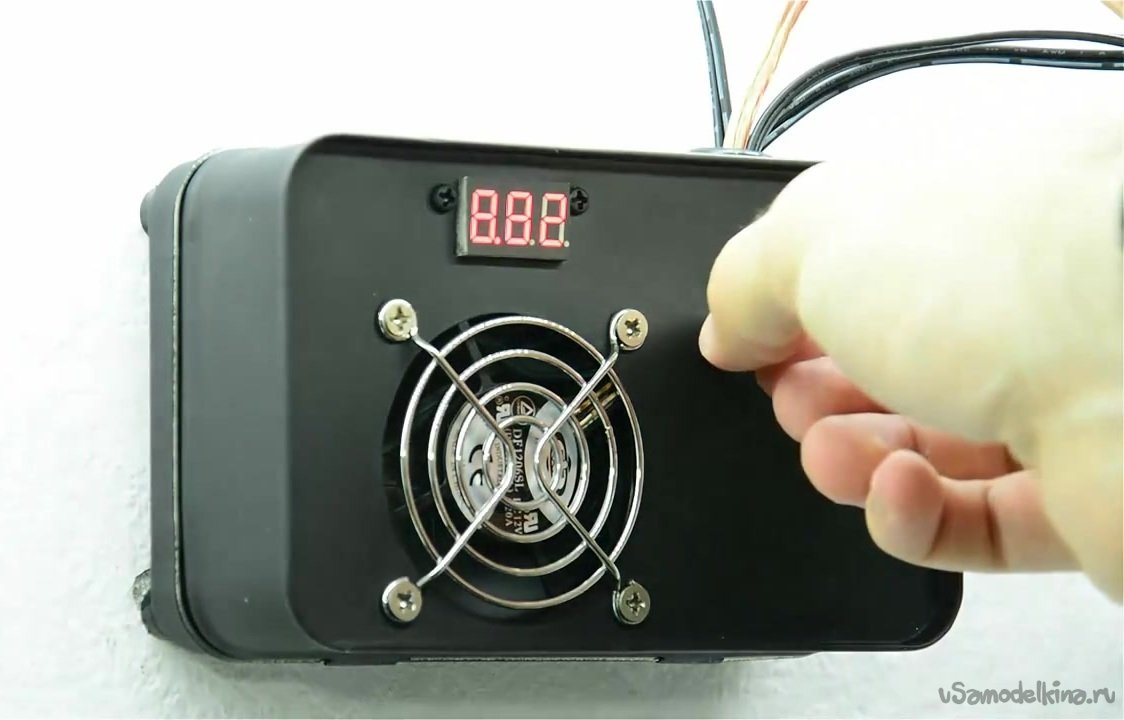

Таким образом можно получить регулятор освещения на рабочем столе, а также регулятор оборотов на любом моторчике.скачать dle 11.1смотреть фильмы бесплатно
