Делаем портативную колонку для смартфона или планшета

Делаем портативную колонку для смартфона или планшета

В предыдущем материале мы сделали обзор видеоролика по изготовлению несложного усилителя и пообещали, что в следующем материале будем использовать его для изготовления портативной колонки. Мы сдержали обещание. Представляем вам очередной обзор видеоролика, который посвящен сборке колонки или динамика.

Перед тем, как перейти непосредственно к сборке колонки, посмотрим авторский видеоролик



Что нам понадобится:
- полипропиленовая труба диаметром 50 мм;
- соединение для трубы;
- бормашинка или лобзик;
- ненужный CD или DVD диск;
- маркер;
- ножницы;
- наждачная бумага;
- шуруповерт;
- клеевой пистолет.

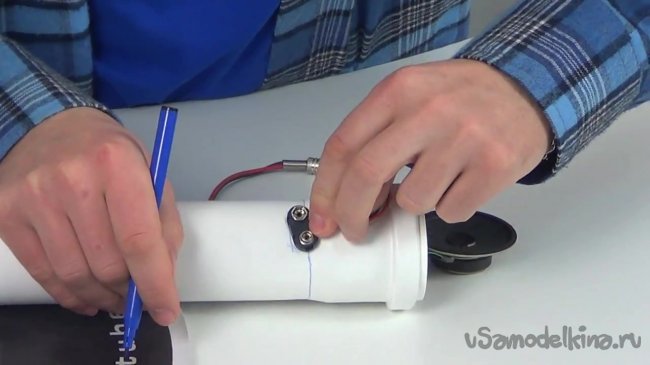

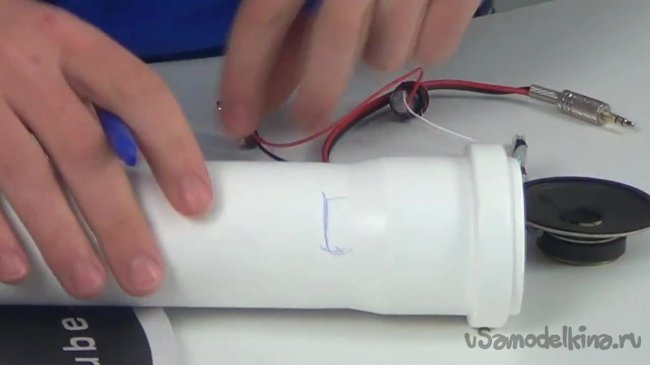

Начать следует с резки трубы. Как видно на рисунке ниже, автор идеи предпочитает оставить на куске трубы небольшой ободок под коннектор для кроны. Вы также можете использовать эту технику. Отметим также что труба по диаметру меньше динамика, поэтому автор использует соединение для трубы, диаметр внешнего ободка которого идеально подходит для установки динамика.
Делаем портативную колонку для смартфона или планшета

Берем бормашинку или лобзик и вырезаем кусок трубы.
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета

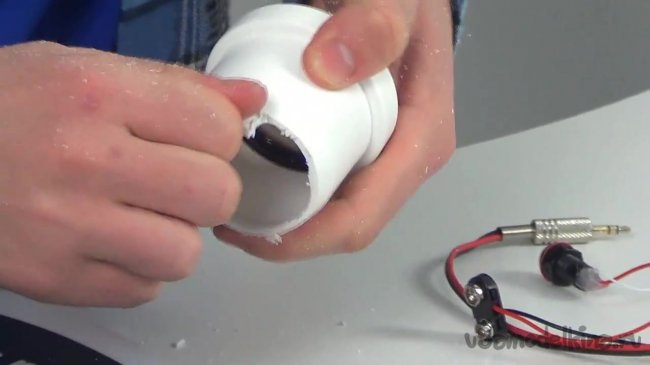

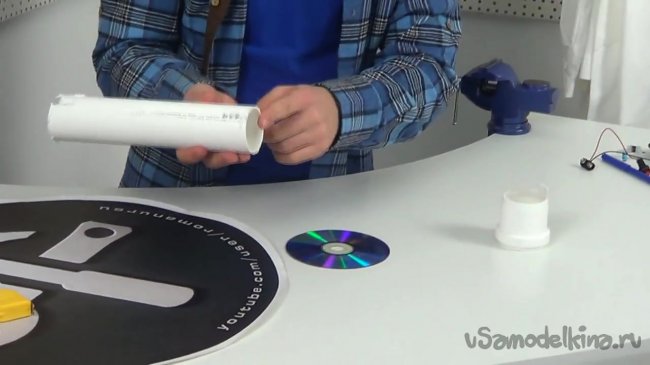

Обрабатываем вырезанный кусок, после чего получаем заготовку будущей колонки.
Делаем портативную колонку для смартфона или планшета

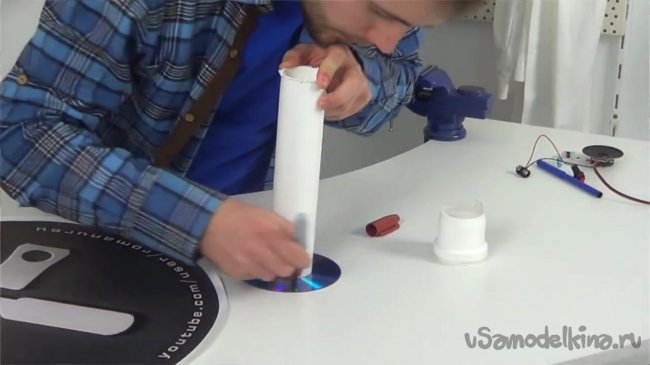

Теперь берем любой ненужный нам диск, кладем на стол, прикладываем оставшийся после вырезания кусок полипропиленовой трубы к центру диска и обводим маркером.
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета

Далее берем ножницы и вырезаем полученный на диске круг.
Делаем портативную колонку для смартфона или планшета

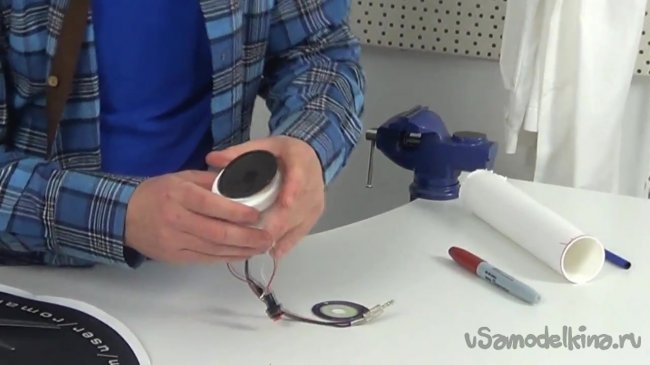

Вставляем динамик в заготовку, начиная с внутренностей.
Делаем портативную колонку для смартфона или планшета

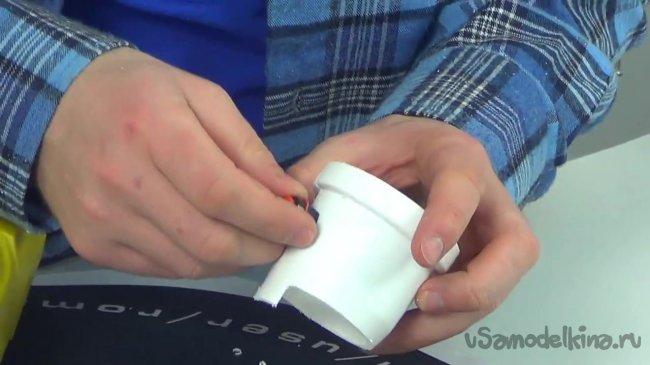

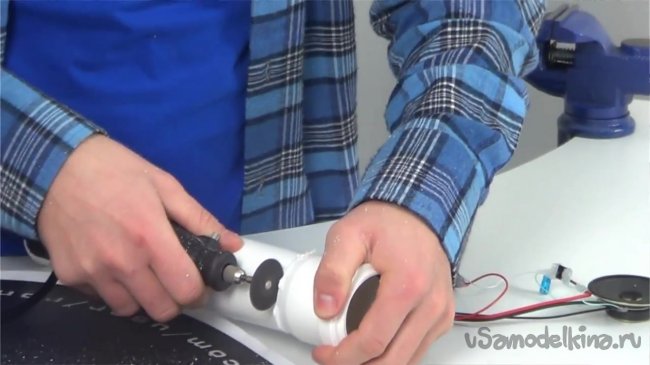

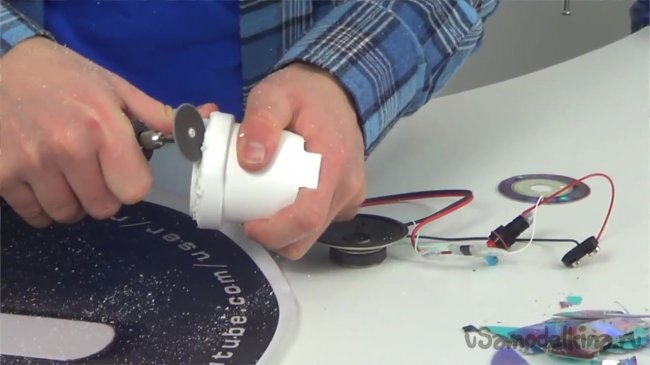

У автора динамик поместился не сразу, поэтому ему пришлось отрезать крайнюю часть соединения трубы до ободка, диаметр которого больше крайней части. Если вы также столкнулись с подобной проблемой, то можете сделать также, не забыв в конце обработать все наждачной бумагой.
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета

Перед тем, как установить динамик нужно также просверлить на заготовке колонки небольшое отверстие по диаметру выключателя. Для этого нужно заранее отпаять провода на выключателе.

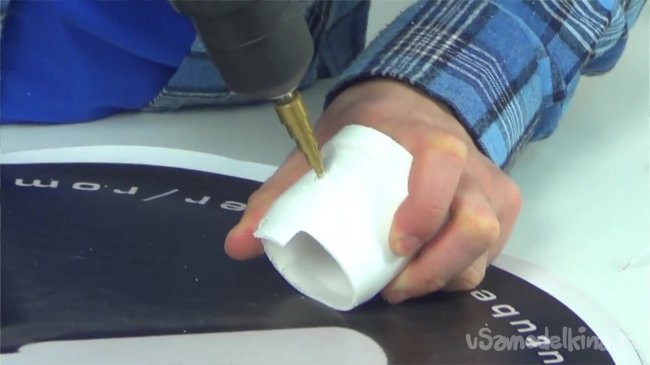

Далее берем шуруповерт и в верхней части заготовки просверливаем отверстие.
Делаем портативную колонку для смартфона или планшета

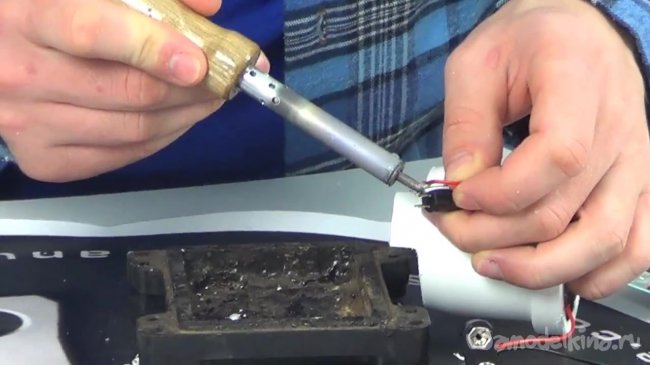

Просовываем провода и припаиваем их к выключателю.
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета

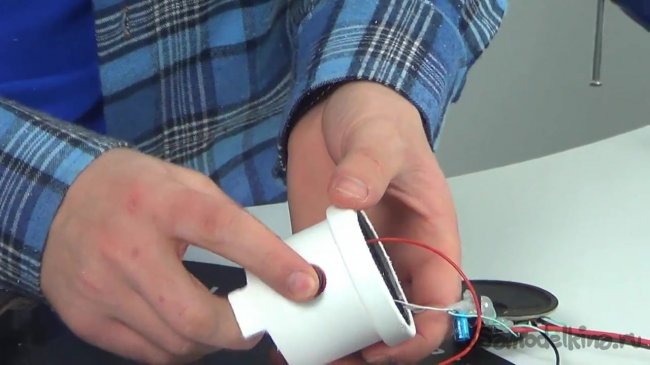

Устанавливаем выключатель на свое место.
Делаем портативную колонку для смартфона или планшета

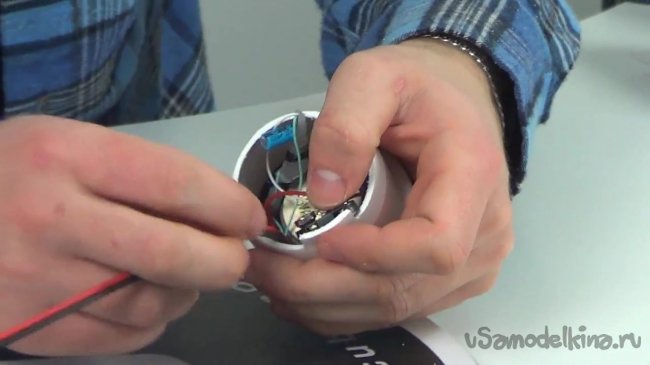

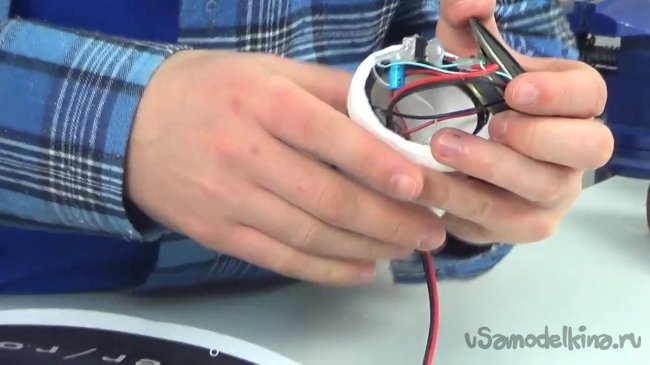

Просовываем внутренности колонки в заготовку.
Делаем портативную колонку для смартфона или планшета

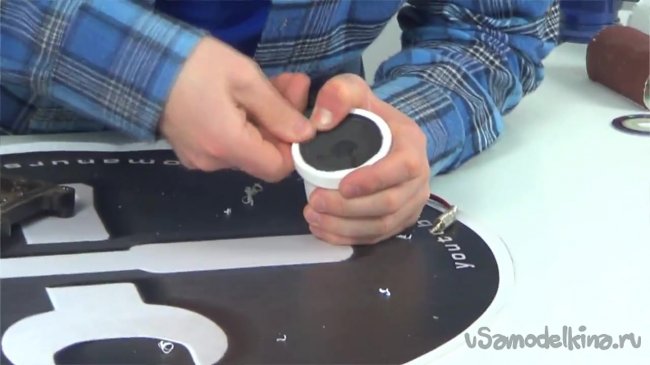

После этого хорошенько вдавливаем динамик.
Делаем портативную колонку для смартфона или планшета

Вытаскиваем провод от кроны и мини джек.
Делаем портативную колонку для смартфона или планшета

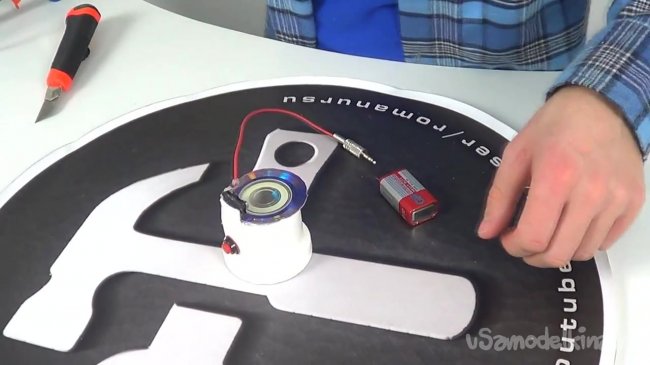

Далее нам необходимо приклеить коннектор от кроны на свое место и зафиксировать провод от мини джека. Делать это будем обычным клеевым пистолетом.

Берем отрезок диска, делаем небольшой надрез под провода.
Делаем портативную колонку для смартфона или планшета

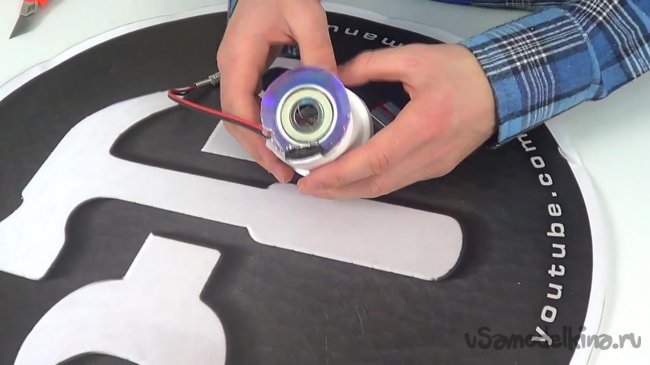

Приклеиваем его термоклеем.

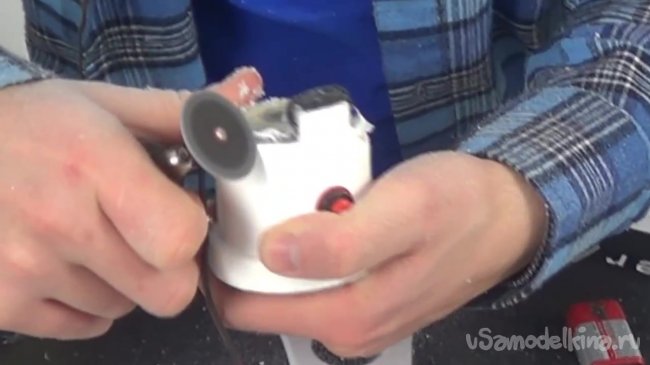

Вырезаем все лишнее и хорошенько обрабатываем наждачной бумагой.
Делаем портативную колонку для смартфона или планшета
Делаем портативную колонку для смартфона или планшета

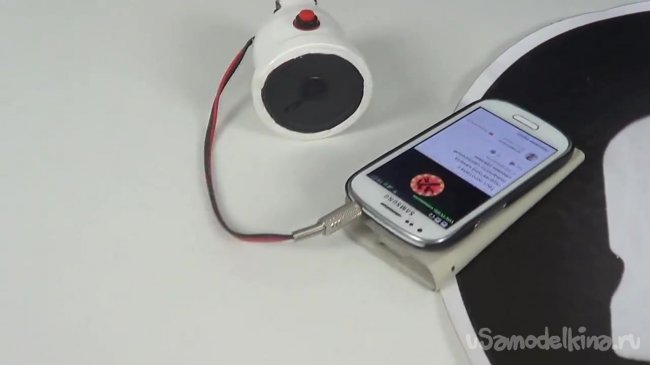

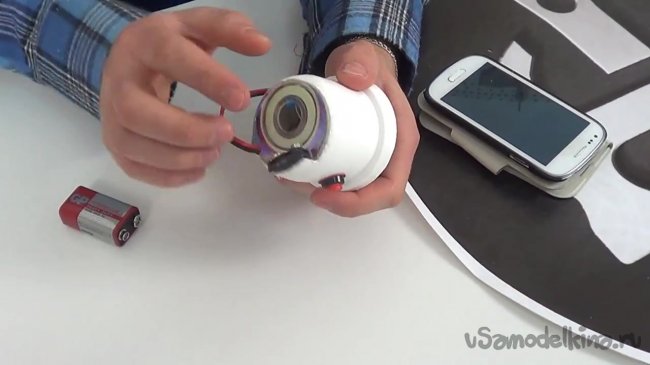

После этого миниатюрная колонка полностью готова.
Делаем портативную колонку для смартфона или планшета

При желании можно покрасить колонку обычной аэрозольной краской. Переднюю часть также можно украсить сеткой, чтобы скрыть динамик. Если использовать динамик мощностью 1 Вт, то колонка будет звучать отлично, если же использовать динамик меньшей мощностью, то динамик не советуется ставить на всю громкость, поскольку звук будет нечетким.
