Самоделка Bluetooth-динамик своими руками

Самоделка Bluetooth-динамик своими руками

В домашних условиях из старых девайсов и их частей можно довольно легко соорудить вот такой musical box. Его звук ничем не будет уступать Jambox, но из существенных преимуществ можно назвать, в первую очередь, возможность в качестве питания использовать солнечную энергию.

Чтобы сделать Bluetooth-динамик, вам понадобятся следующие материалы:
• радиатор для охлаждения электронных элементов;
• модуль USB
• кнопки для блока управления
• солнечная батарея питания
• Bluetooth
• усилитель
• клеевой пистолет
• суперклей
• клей для строительных целей
• бумажная клейкая лента
• балончик с краской
• прозрачный пластик
• два динамика
• простой карандаш
• дрель
• острый нож
• Паяльник
• Наждачка

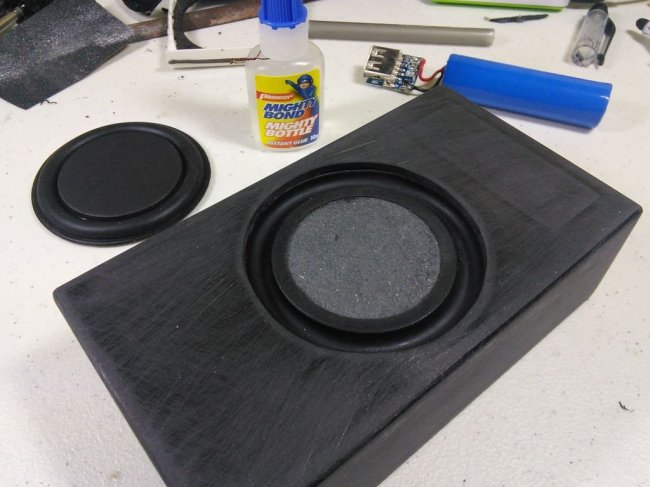

Возьмите пластиковую упаковку нужного размера – она будет служить корпусом нашего девайса. Первым делом, нужно закрепить радиатор для внутреннего охлаждения с помощью клеевого пистолета в предварительно вырезанном отверстии.
Самоделка Bluetooth-динамик своими руками

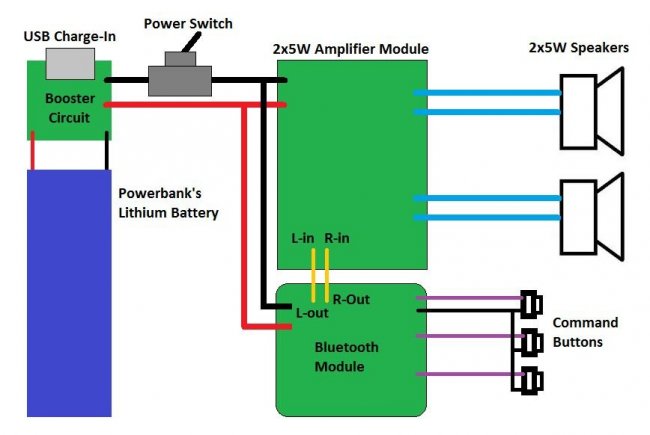

Ознакомьтесь со схемой сборки, чтобы понимать, что и как крепить.
Самоделка Bluetooth-динамик своими руками

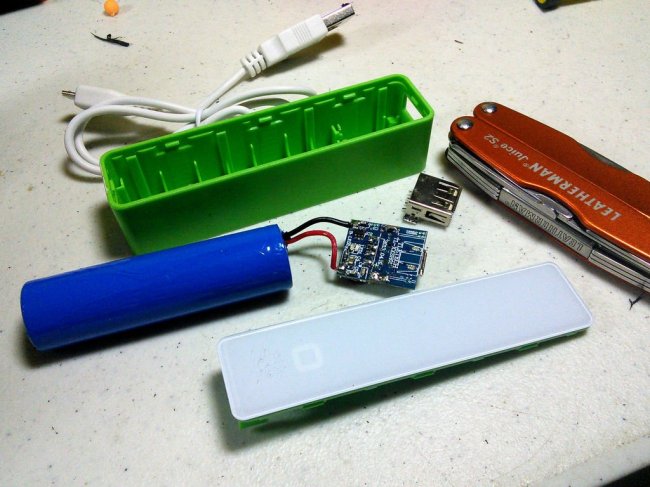

Разберите модуль USB.
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками

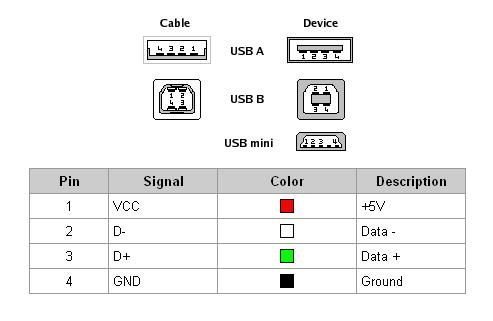

Слот и плату USB закрепите горячим клеем, а в корпусе сделайте отверстие для выхода USB.
Самоделка Bluetooth-динамик своими руками

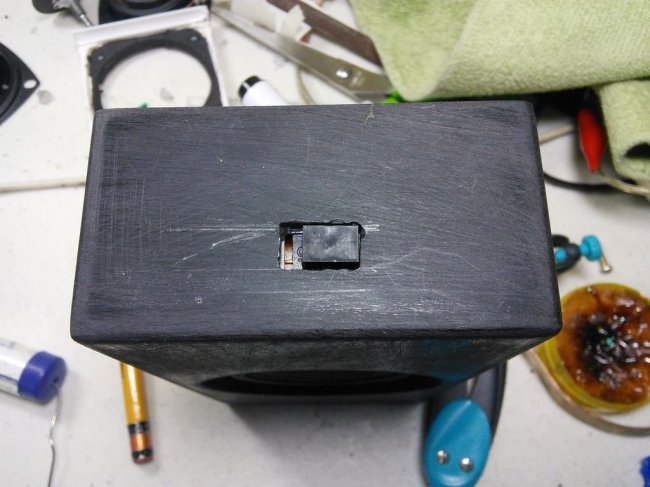

Теперь нужно закрепить кнопку для переключения колонки: отмерьте на корпусе отверстие для ее расположения, вырежьте отверстие необходимого размера и закрепите при помощи суперклея.
Самоделка Bluetooth-динамик своими руками

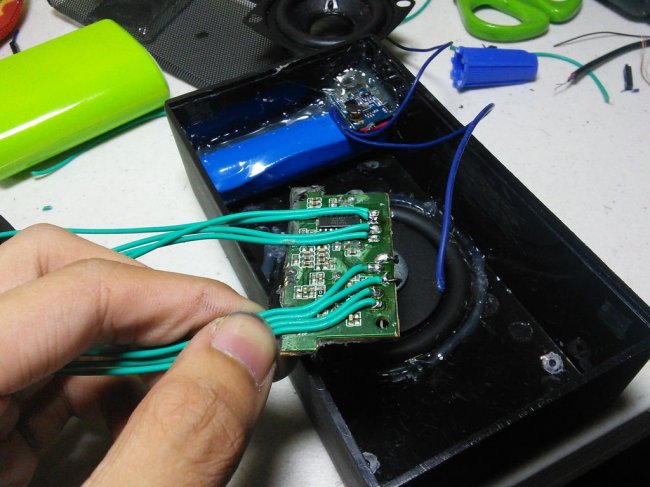

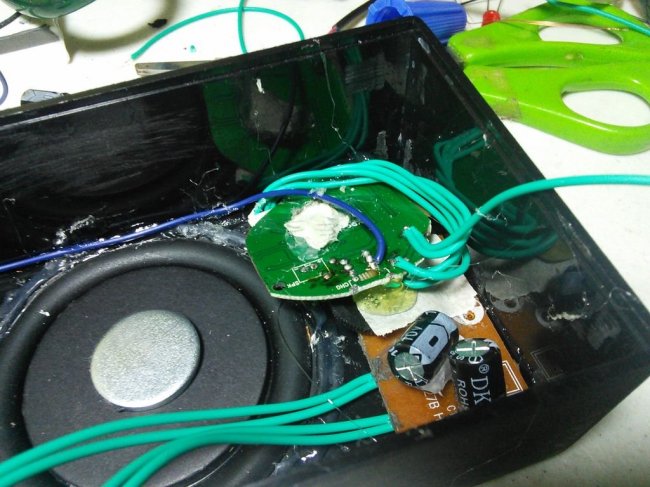

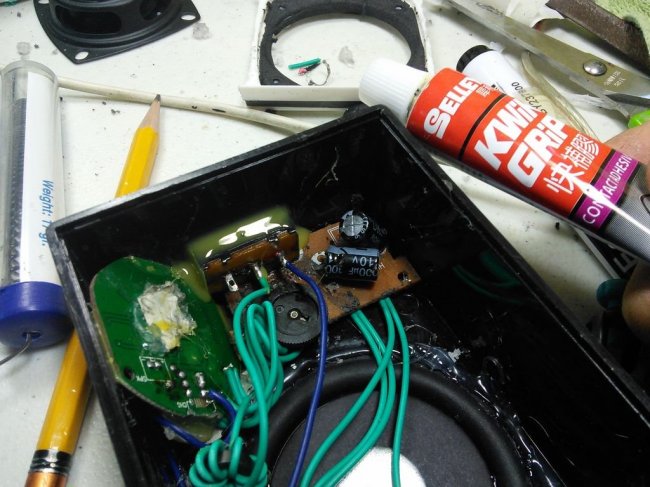

Установите на место усилитель и модуль Bluetooth.
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками

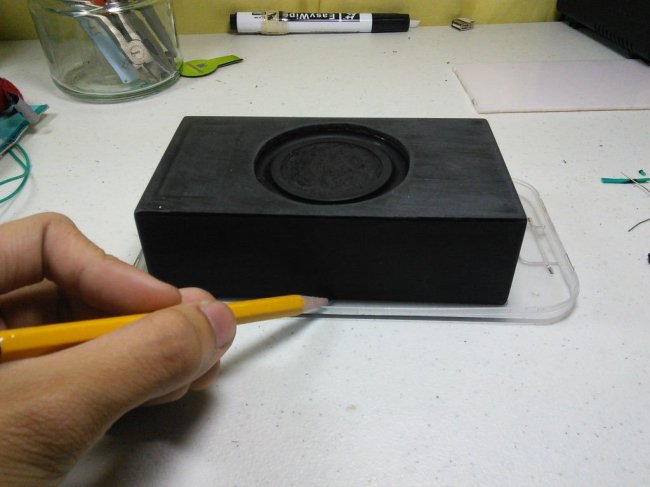

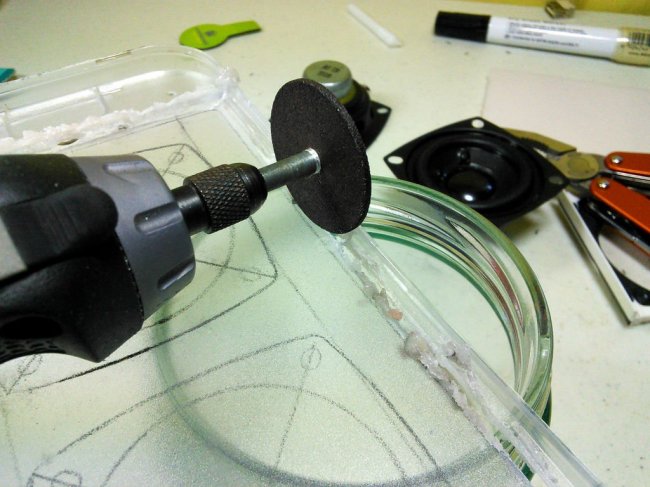

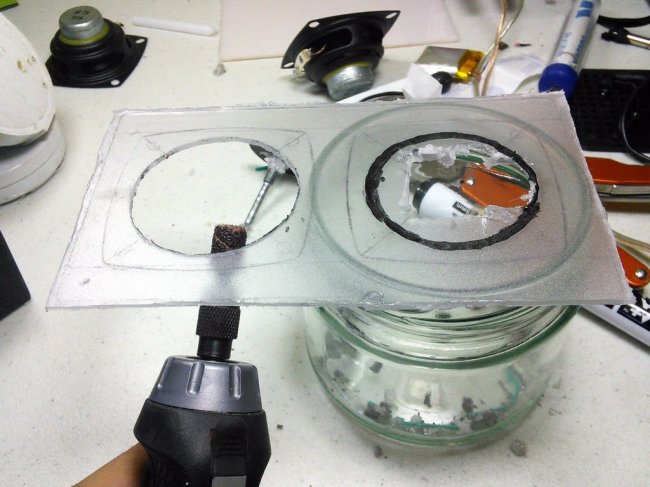

Вам понадобится передняя панель динамика – ее можно изготовить из куска прозрачного пластика. Простым карандашом нанесите на пластик разметку и вырежьте отверстие для динамика нужного размера. Так же отрегулируйте общий размер панели.
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками

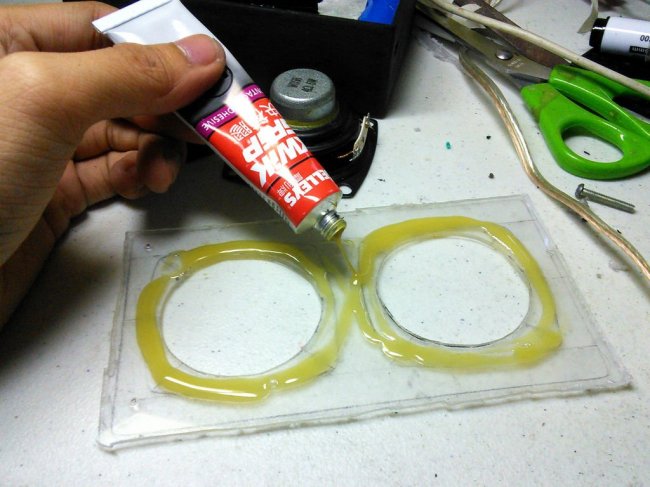

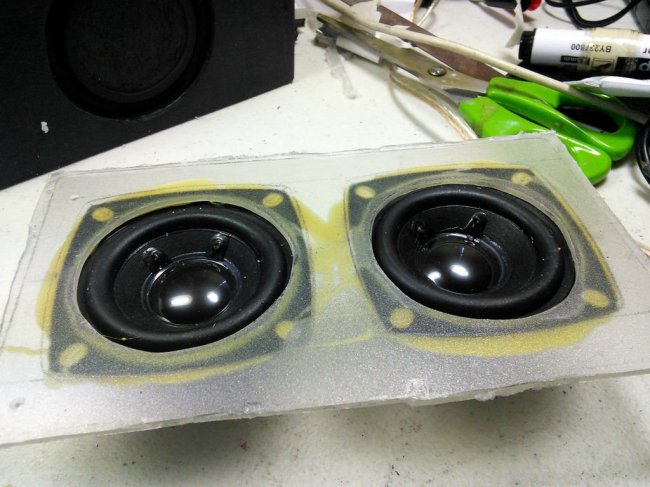

Закрепить динамики на импровизированной панели можно с помощью строительного клея.
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками

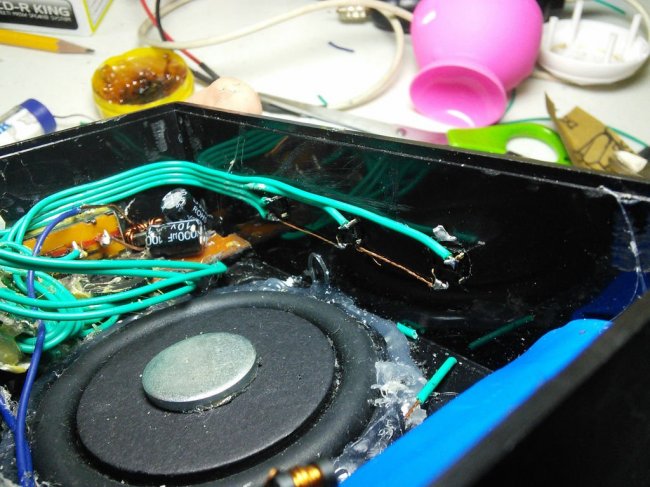

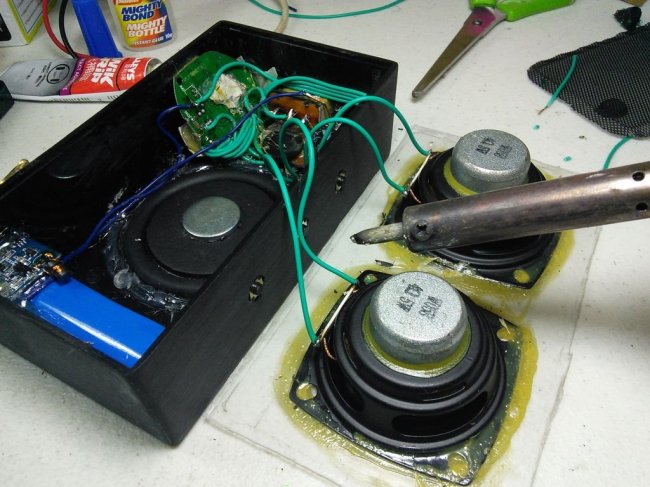

К динамикам нужно подвести и припаять провода от усилителя (не забывайте о полярности).
Самоделка Bluetooth-динамик своими руками

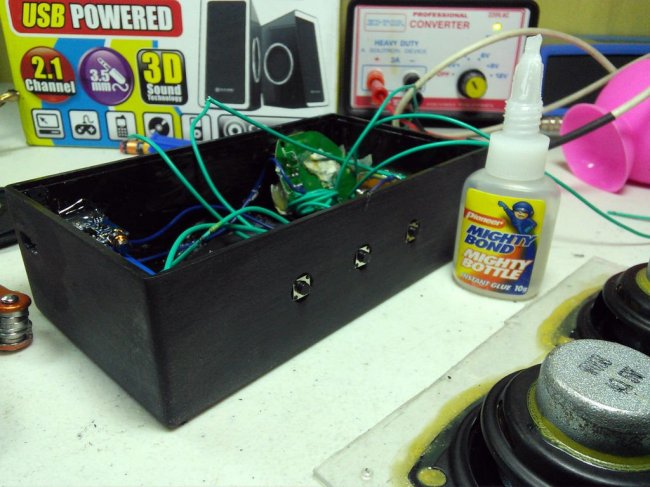

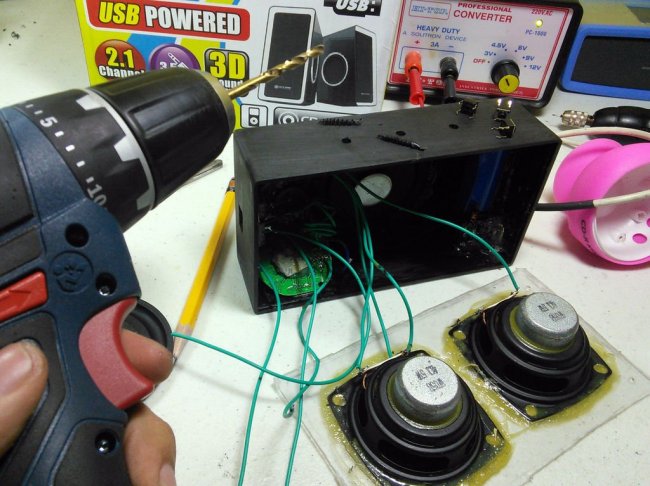

Сделайте необходимые замеры, нанесите разметку и вырежьте на корпусе отверстия для кнопок управления. Закрепите их с помощью клея и припаяйте к ним модули Bluetooth.
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками

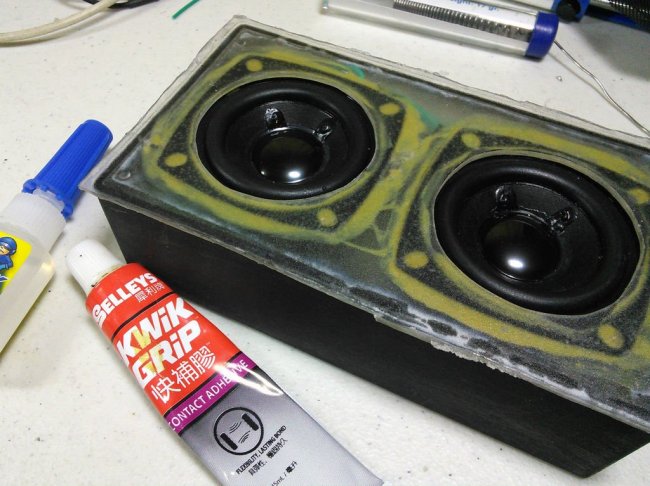

Пришло время закрыть корпус передней панелью, закрепив ее на суперклей. Оставьте ее, дав возможность клею основательно высохнуть.
Самоделка Bluetooth-динамик своими руками

После высыхания зачистите корпус наждачкой, убрав все неровности.
Самоделка Bluetooth-динамик своими руками

Придайте вашему устройству красоту – покрасьте его аэрозольной краской в цвет, который вам по душе. Для того, чтобы краска не попала в отверстия динамиков, предварительно заклейте их малярной клейкой лентой.
Самоделка Bluetooth-динамик своими руками
Самоделка Bluetooth-динамик своими руками

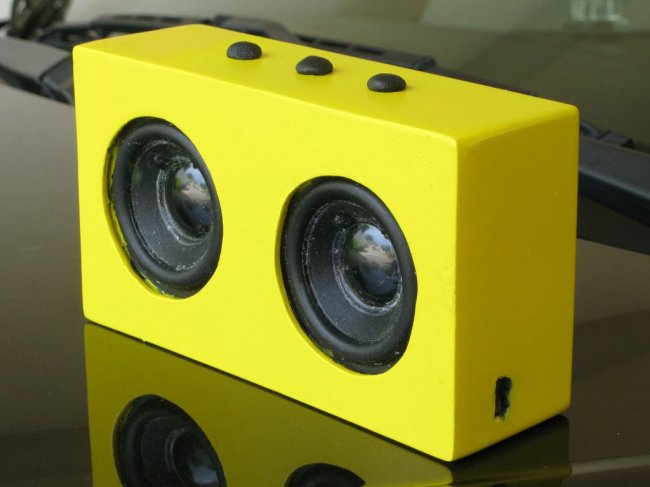

Вот и все. Ваш шедевр готов.
