Как сделать миниатюрную катушку Тесла своими руками

Как сделать миниатюрную катушку Тесла своими руками

Катушка Тесла, которая несет имя изобретателя, является колебательным контуром, который состоит из двух катушек. Оно позволяет получить ток большого номинала и частоты.

Начнем с просмотра авторского видеоролика:

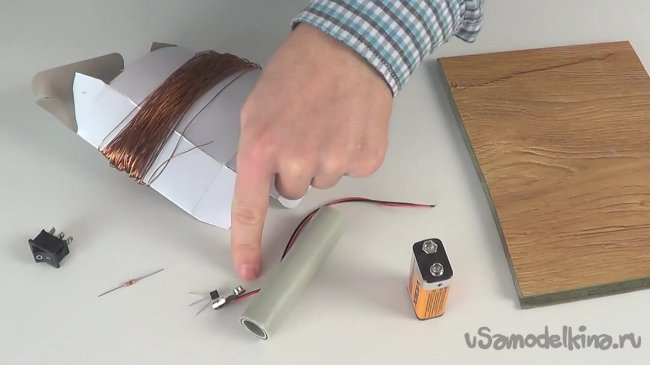

Итак, что же нам понадобится:
- выключатель;
- резистор на 22 кОм;
- транзистор 2N2222A;
- коннектор для кроны;
- ПВХ труба длиной 8.5 см и диаметром 2 см;
- крона на 9 вольт;
- медная проволока с сечением 0.5 мм;
- кусок ламината;
- клеевой пистолет;
- паяльник;
- небольшой отрезок провода длиной 15 см.
Как сделать миниатюрную катушку Тесла своими руками

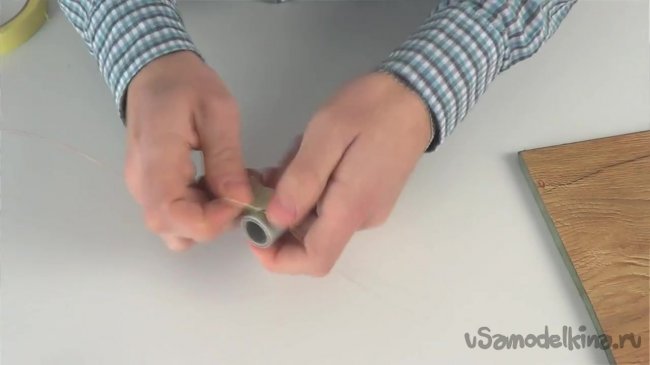

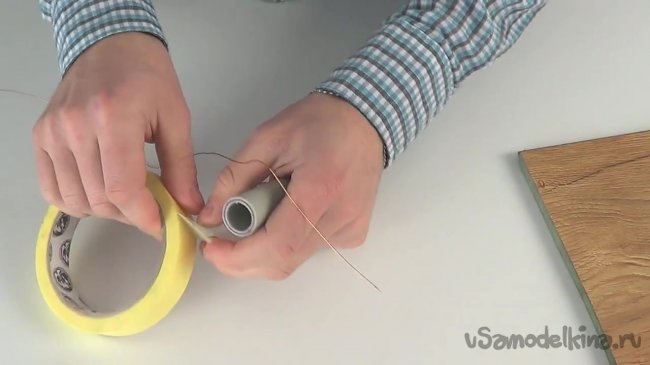

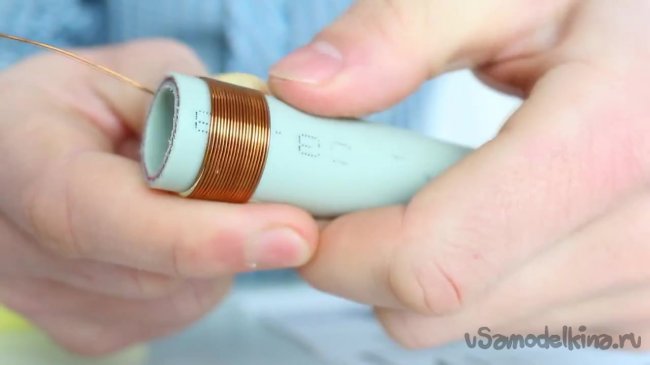

Первым делом мы должны намотать медную проволоку на ПВХ трубку, отступая от краев приблизительно на 0.5 см. Для того, чтобы сначала проволока не отматывалась, автор идеи советует зафиксировать ее конец бумажным скотчем.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

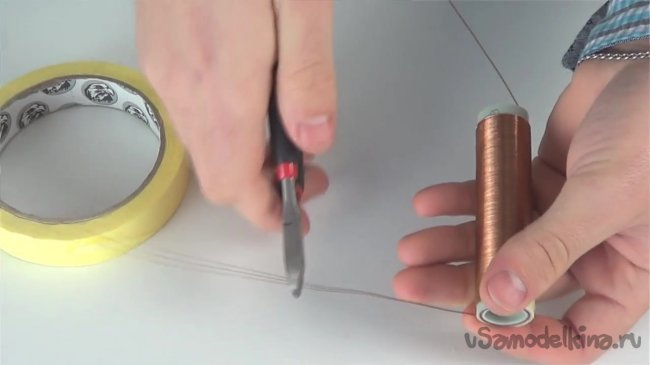

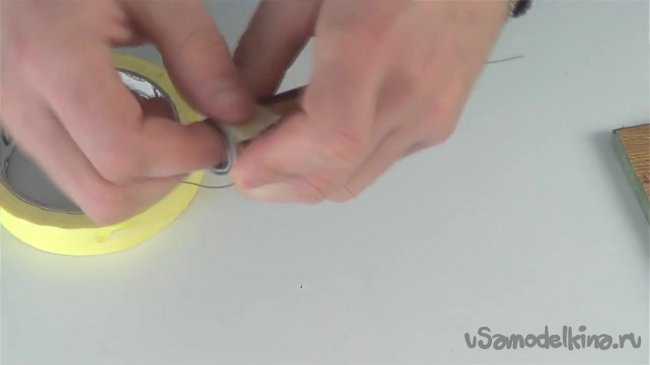

После того, как намотали проволоку, фиксируем также второй конец бумажным скотчем, чтобы проволока не наматывалась. Вырезаем конец проволоки кусачками. Катушка готова.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

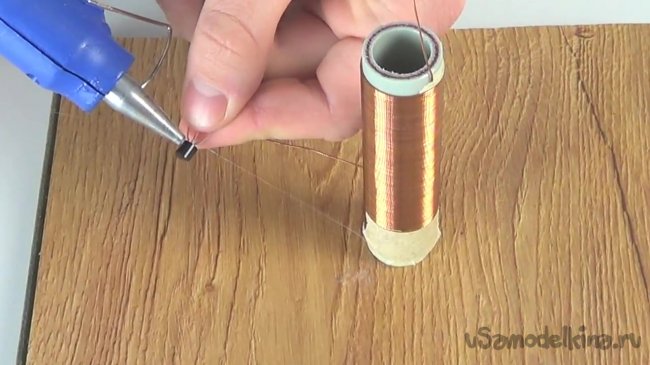

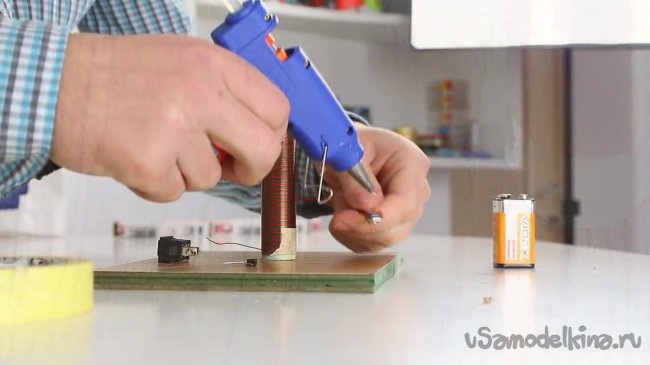

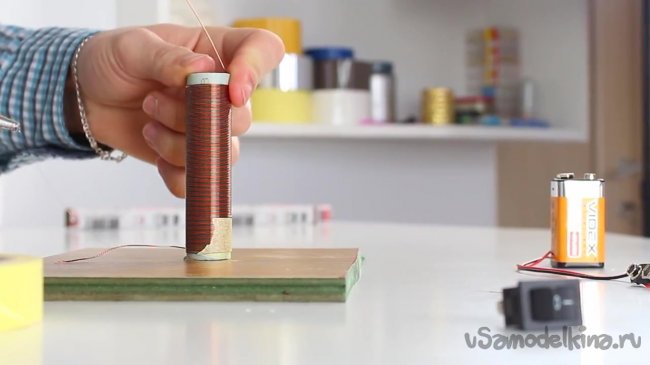

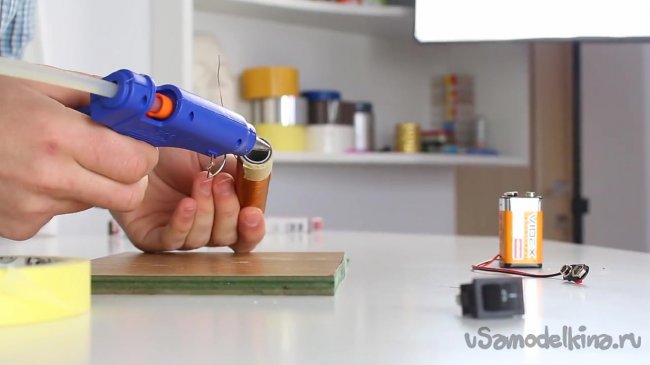

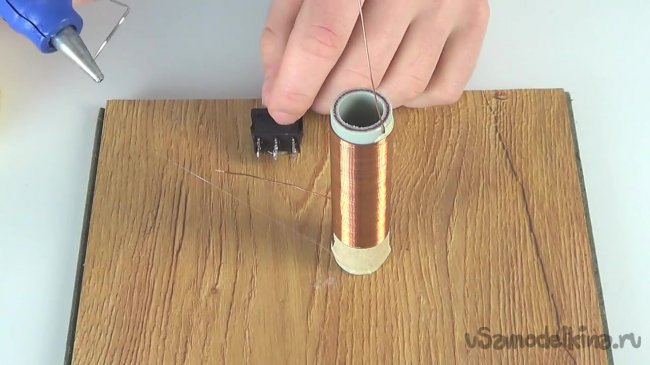

Теперь нужно приклеить ее к основе из куска ламината клеевым пистолетом.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

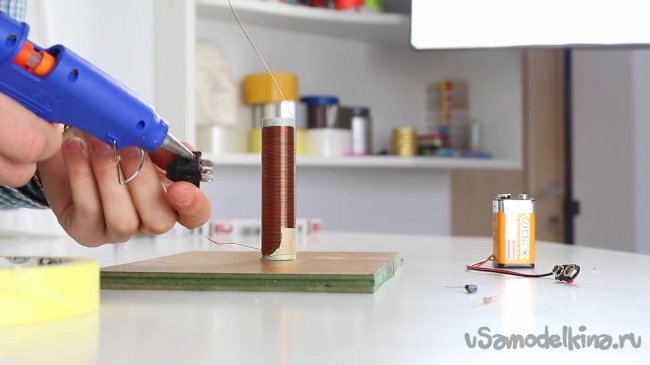

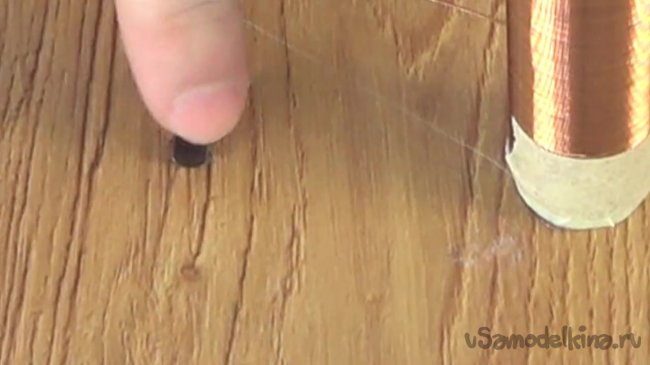

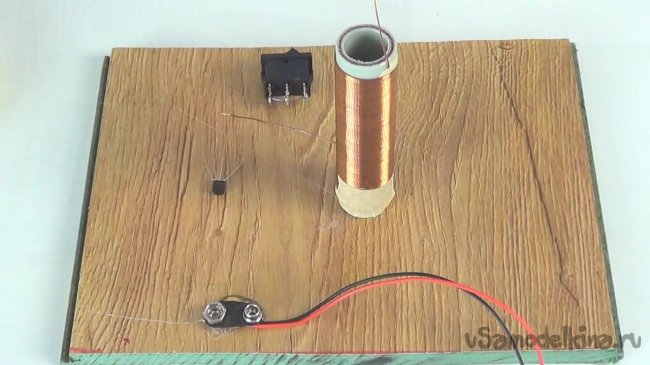

На куске ламината также приклеиваем выключатель, транзистор и коннектор кроны.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

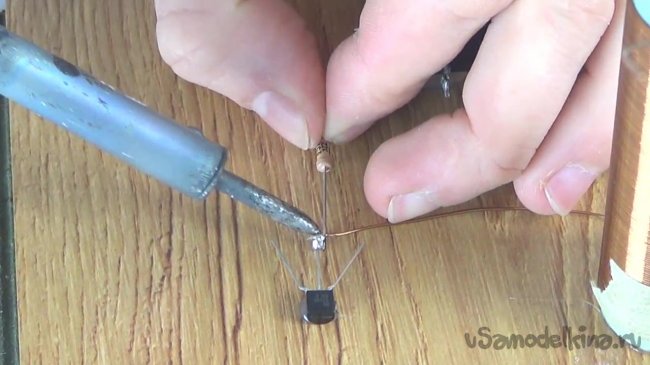

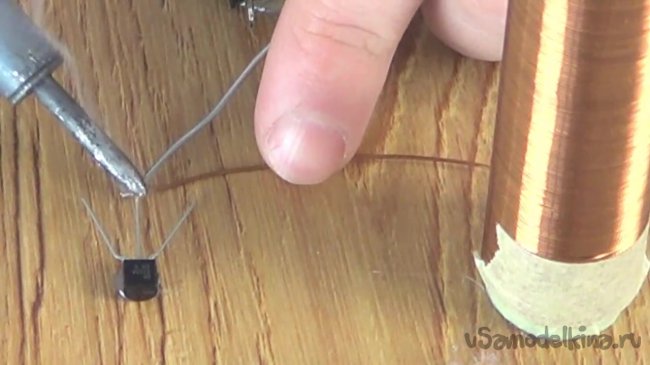

Переходим к подсоединению проводов. Нижний медный провод, идущий от катушки припаиваем к среднему контакту на транзисторе.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

Также к среднему контакту припаиваем резистор.
Как сделать миниатюрную катушку Тесла своими руками

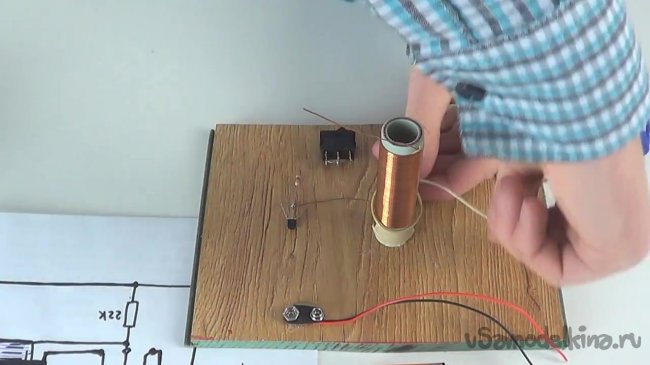

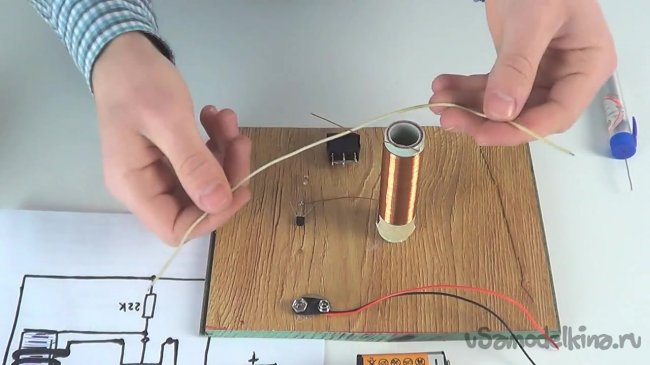

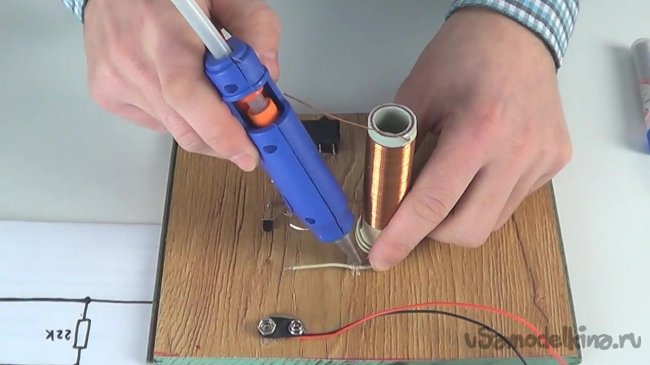

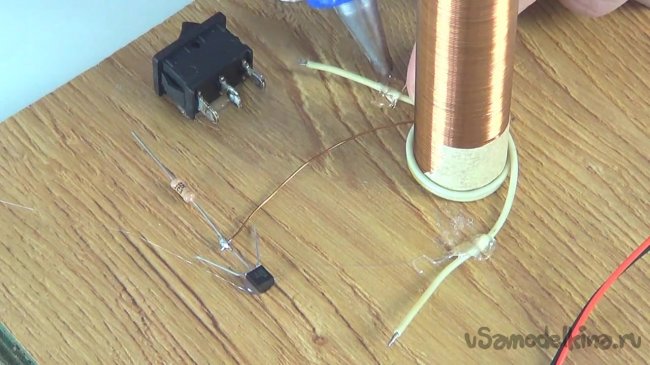

Кусок провода нам понадобится для вторичной обмотки. Его обматываем два раза вокруг катушки и фиксируем оба конца провода при помощи термоклея на основе.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

Верхний конец провода вторичной обмотки припаиваем к свободному концу резистора.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками

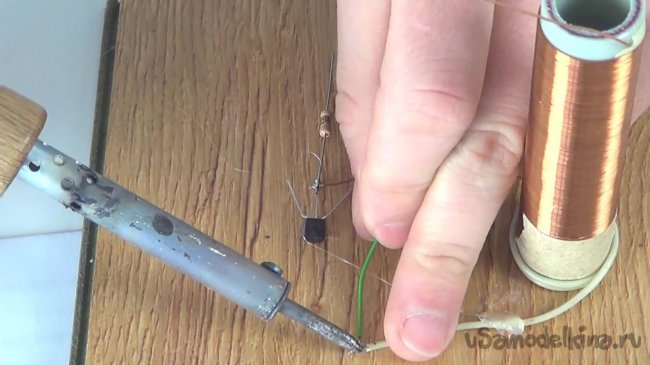

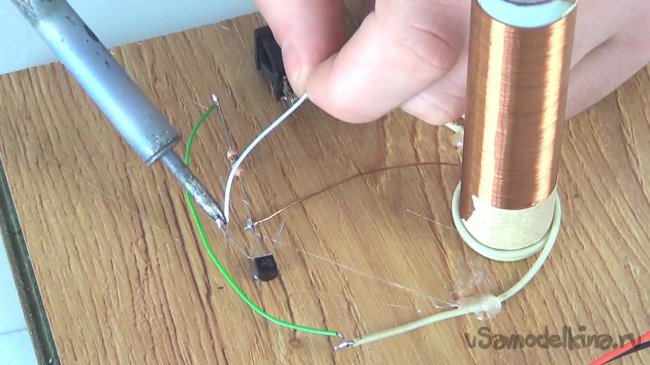

Второй конец провода вторичной обмотки припаиваем к правому контакту на транзисторе. Для облегчения работы можно воспользоваться короткими отрезками проводков.
Как сделать миниатюрную катушку Тесла своими руками

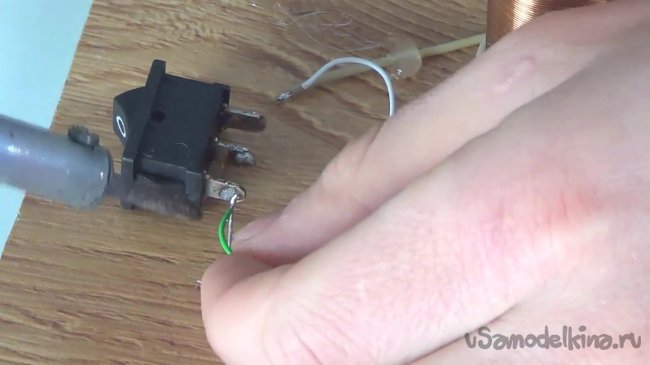

Далее контакты от резистора вместе с проводом от вторичной обмотки припаиваем к контакту от выключателя.
Как сделать миниатюрную катушку Тесла своими руками

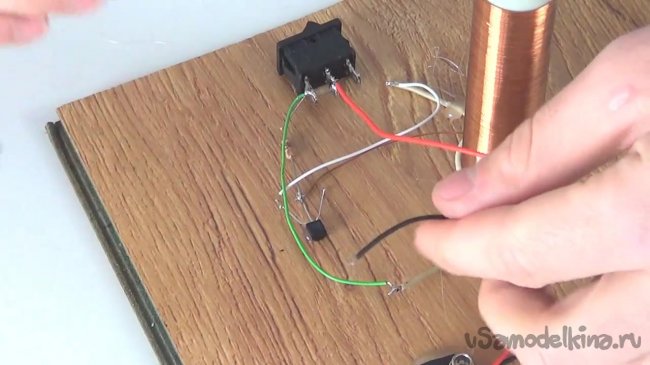

Красный провод от коннектора кроны, то есть плюсовой, припаиваем к среднему контакту от выключателя.
Как сделать миниатюрную катушку Тесла своими руками

Минусовой провод, идущий от коннектора кроны, припаиваем к правому контакту от транзистора.
Как сделать миниатюрную катушку Тесла своими руками

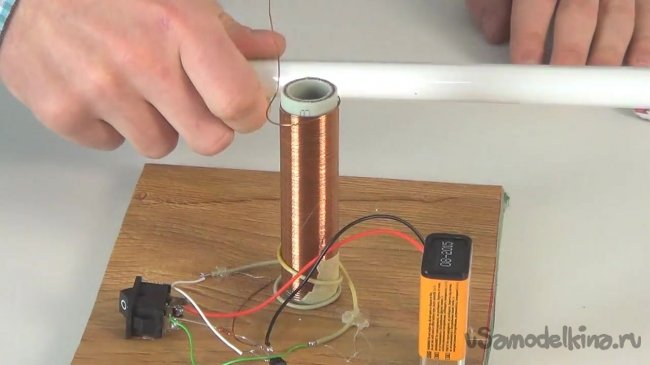

Миниатюрная катушка Тесла готова. Теперь ее можно тестировать.
Как сделать миниатюрную катушку Тесла своими руками
Как сделать миниатюрную катушку Тесла своими руками
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
14 комментариев
  1. mgg294
    Греется транзистор, но ничего не происходит((((. Что я делаю не так?
    1. credo19982
      Возможно дело в катушке первичной обмотки.у меня тоже транзистор грелся но катушка не работала я взял медную проволоку диаметром 1 мм сложил в 4 раза и всё заработало,но я делал по другой схеме
      1. mgg294
        А длинна проволоки какая была?
        1. credo19982
          У меня вторичная катушка была на 1200 витков,а первичную по длине не считал,я взял пивную банку(0.5)и сделал 5 витков
  2. mgg294
    Спасибо, сейчас попробую.credo19982,

    Может ли провод первичной обмотки быть многожильным?
    1. credo19982
      да,только спаяй всё жилы на концах
  3. mgg294
    Спасибо все заработало, единственное плохо то, что работает не долго, транзит всё равно горит)))) попробую другой поставить, дашь совет?
    1. credo19982
      А ты пробовал транзистор ставить на радиатор?
      а лучше скинь айди или ссылку на профиль в вк и я тебе кину схему катушки от 12 вольт,но там 1000 витков надо примерно на канализационную трубу диаметром 5см,а ты попробуй резистор поставить чуть выше указанного поставь на 25Ком,может будет лучше,на такой транзистор какв видео вробе бы радиаторов нет но ты возьми купи термопасту и к радиатору приклей,
  4. mgg294
    Спасибо, я попробую.
  5. Undie
    Это не катушка Теслы, это скорее качер.
    Тесла не использовал транзисторы.
    1. Добрый_Енотик
      если ты уважаешь Николу, то это Тесла, а если ты уважаешь Бровина, то Качер. По сути Бровин не изобрел ничего нового, только переделал теслу
  6. Artyom_2016
    Можно схему добавить?и можно ли заменить этот транзистор на кт805бм?
  7. Artyom_2016
    Да и поправить текс нужно...все припаяно к правому выводу(базе)а к эмитору что цеплять?можно пояснить? а то я второй час пытаюсь собрать...
  8. Делаюсам
    "Катушка Тесла, которая несет имя изобретателя, является колебательным контуром, который состоит из двух катушек. "

     Вы это сами придумали или просто ошиблись?

    "Трансформа́тор Те́сла также катушка Тесла (англ. Tesla coil) — устройство, изобретённое Николой Тесла и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты."
