Автономный фонарь генератор

Автономный фонарь генератор

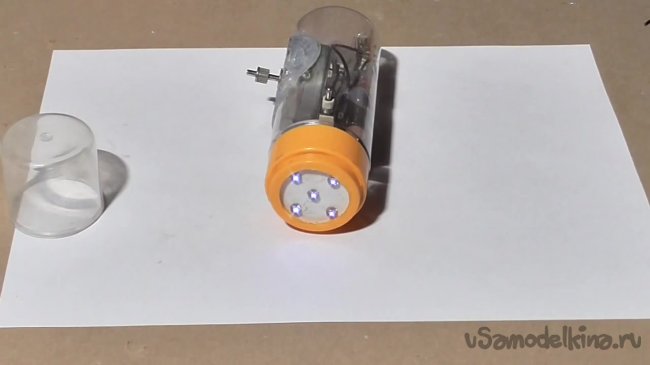

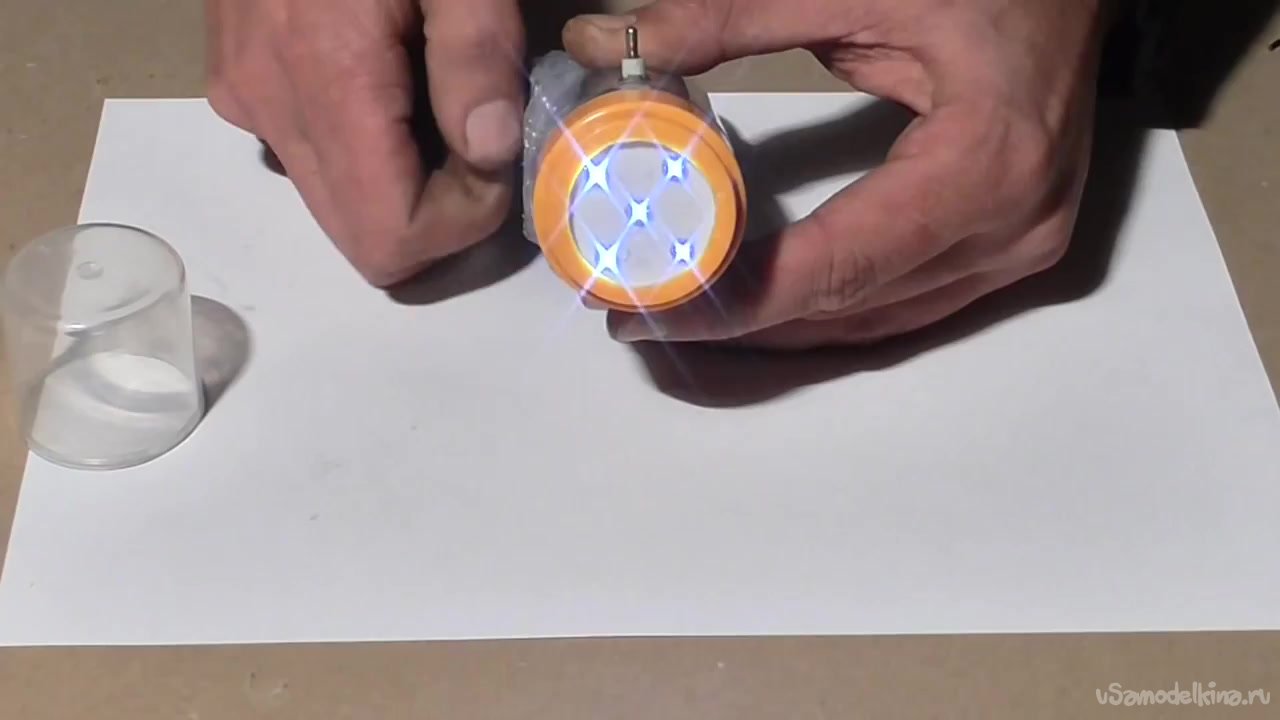

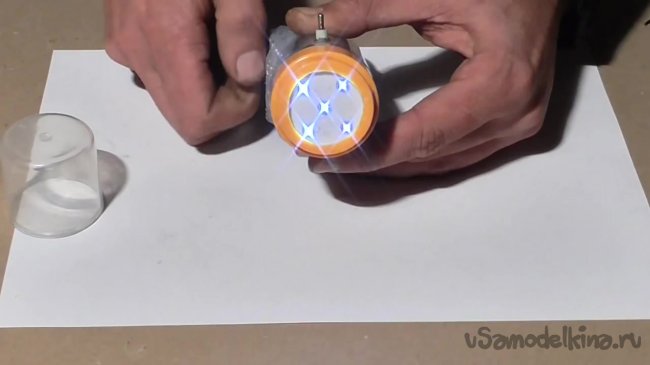

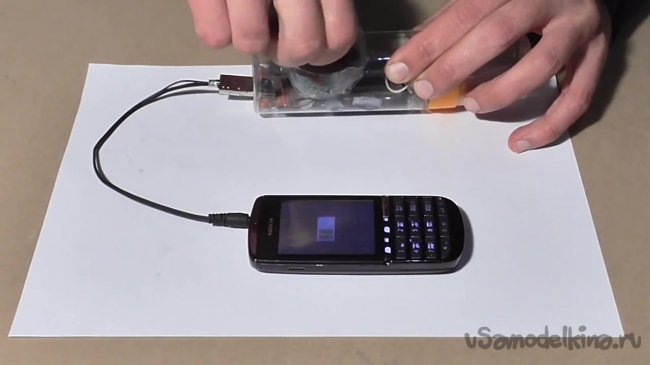

Фонарик, способный зарядить мобильный телефон, может стать часто используемым аксессуаром. Эту статью мы решили посвятить обзору видеоролика по изготовлению именно такого фонарика.

Начнем с просмотра авторского ролика



Итак, что же нам понадобится:
- шаговый двигатель;
- четыре диода;
- конденсатор;
- две батарейки из старых материнских плат;
- выключатель;
- провод;
- светодиодные лампочки;
- корпус.
Автономный фонарь генератор

Автор идеи использует шаговый двигатель от старого принтера. Этот тип двигателей уникален тем, что при небольшом вращении вала, возникает электрический ток. Этого вполне достаточно для изготовления фонарика с функцией зарядки мобильного телефона. Также отметим, что в качестве корпуса можно использовать любую пластиковую баночку длинной формы.
Автономный фонарь генератор

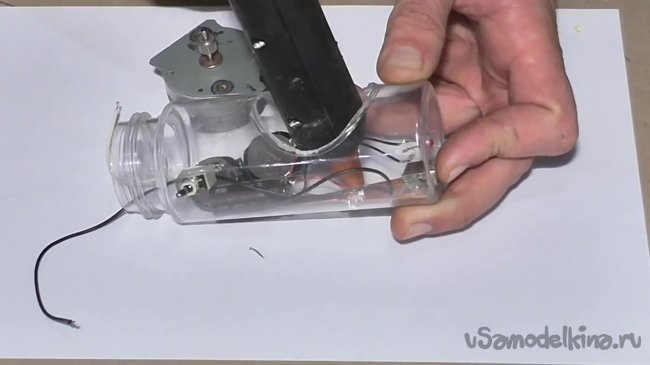

Проделываем на боковой части корпуса отверстие. Также одно отверстие необходимо проделать на дне ближе к краю. Большое отверстие предназначено для моторчика, а нижнее – для USB порта. Также проделываем одно отверстие под выключатель. После этого корпус можно поставить в сторону и заняться пайкой электронных частей самоделки.
Автономный фонарь генератор

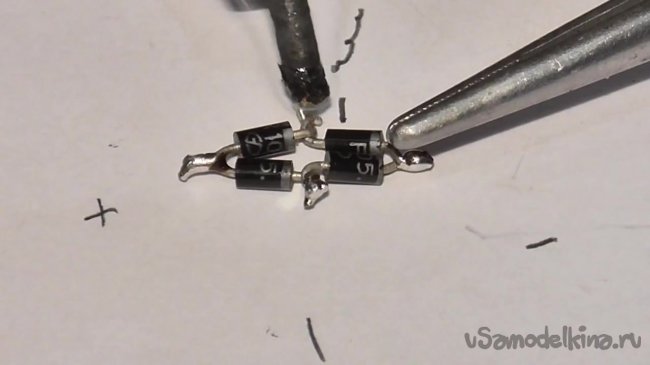

Берем диоды и спаиваем их в диодный мост.

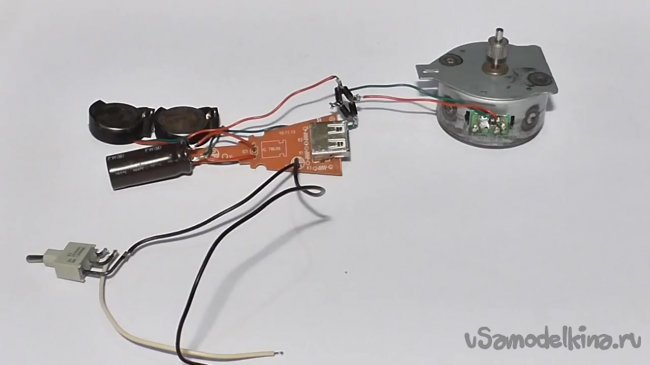

С генератора, то есть моторчика поступает переменное напряжение, которое проходит через диодный мост, который делает ток постоянным, проходит к конденсатору, который в свою очередь фильтрует ток. После этого отфильтрованное напряжение должно идти к батарейкам, которые должны быть подключены последовательно. Учитывая, что каждая батарея имеет мощность 3 вольт, то суммарная мощность получится 6 вольт. После аккумуляторов напряжение должно идти на провода, которые подключены к USB порту и выключатель. В первом случае это будет зарядка для телефона, а во втором – освещение фонарика.
Автономный фонарь генератор

Таким принципом, сохраняя полярности, необходимо подключить все провода и комплектующие фонарика генератора.
Автономный фонарь генератор
Автономный фонарь генератор

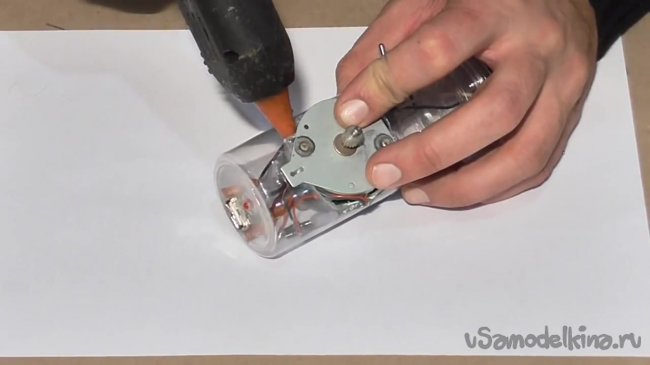

Далее собираем все в корпусе, хорошенько промазав все горячим клеем.
Автономный фонарь генератор
Автономный фонарь генератор

На крышке баночки делаем крепление для лампочек.
Автономный фонарь генератор
Автономный фонарь генератор

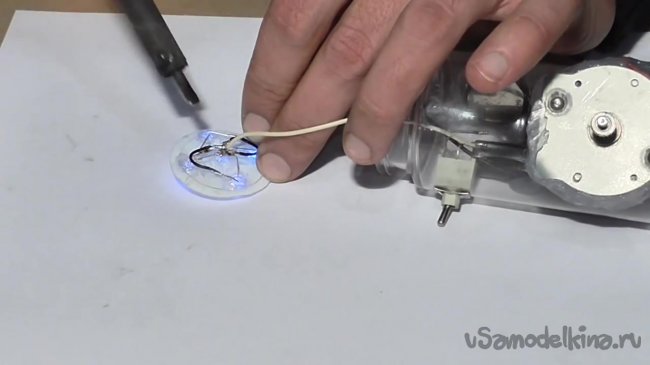

Наконец, подключаем остальные провода к лампочкам.
Автономный фонарь генератор
Автономный фонарь генератор

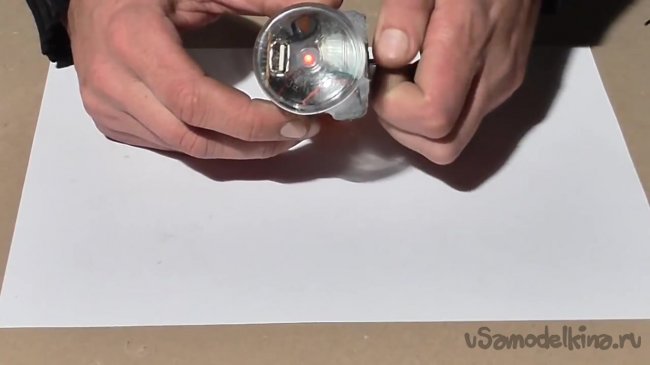

Также автор установил одну светодиодную лампочку в нижней части и подключил ее непосредственно к моторчику. Эта лампочка будет выполнять роль своеобразного индикатора, который будет загораться при вращений вала моторчика и оповещать о зарядке аккумуляторов.
Автономный фонарь генератор
Автономный фонарь генератор
