Блочный лук своими руками

Блочный лук своими руками

Луки, арбалеты когда-то были оружием армий. Сегодня они помогают развлечься и попробовать свою меткость. В этом материале мы сделаем обзор видеоролика по изготовлению мощного блочного лука.

Начнем с просмотра авторского видеоролика



Что же нам понадобится:
- деревянные бруски;
- металлические уголки;
- саморезы;
- отвертка;
- ролики;
- стальные пластинки;
- петли;
- аэрозольная краска;
- две мощные пружины;
- прочная веревка;
- наждачная бумага.
Блочный лук своими руками

Берем один деревянный брус длинной 38 см, 2 см в толщину и шириной 4 см и два брусочка покороче – длинной 16 см. Фиксируем два маленьких бруска на длинном при помощи металлических уголков и саморезов.
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками

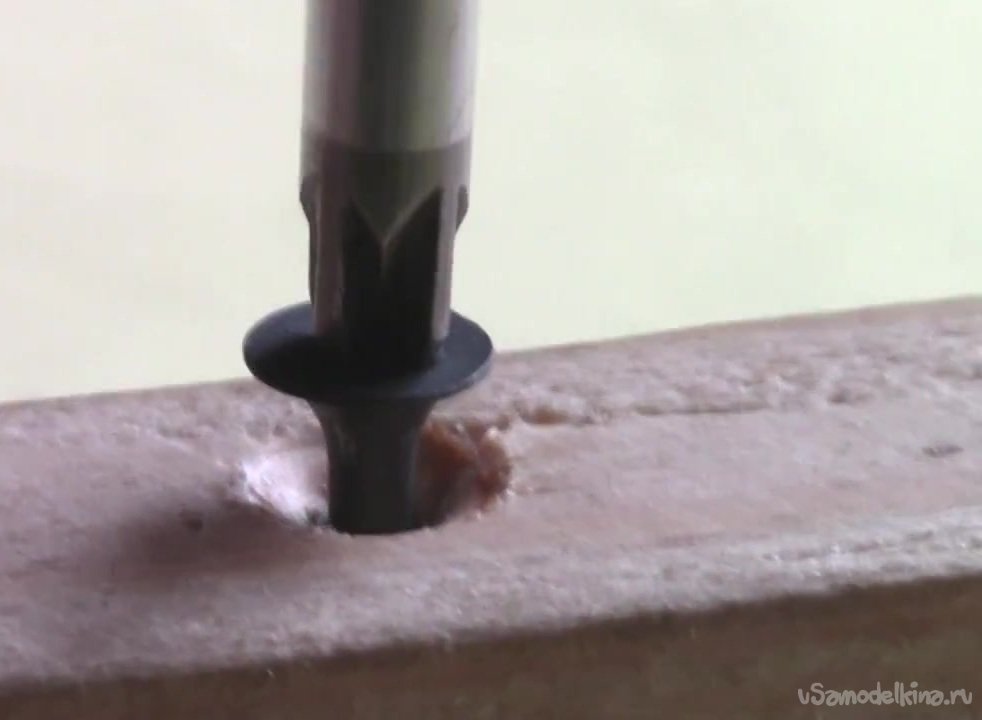

Укрепляем рукоять дополнительными длительными саморезами.
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками

В результате у нас должна получиться подобная конструкция.
Блочный лук своими руками

Обрабатываем полученную рукоять наждачной бумагой.

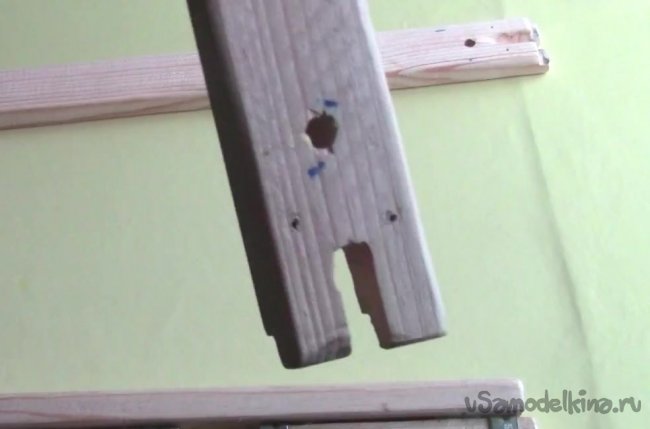

Далее берем два 46 см бруска, которые будем использовать для изготовления плеч для нашего лука. Недалеко от края просверливаем отверстие и выпиливаем выемку для шкивов или роликов.
Блочный лук своими руками

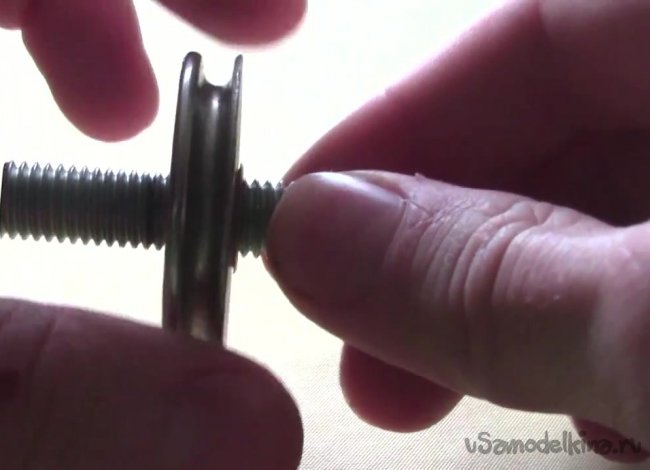

По словам автора, ролики для изготовления лука можно приобрести на авторынке. Автор, например, использует ролики, которые используются для поднятия стекол в машинах. Два таких ролика можно приобрести за доллар.
Блочный лук своими руками

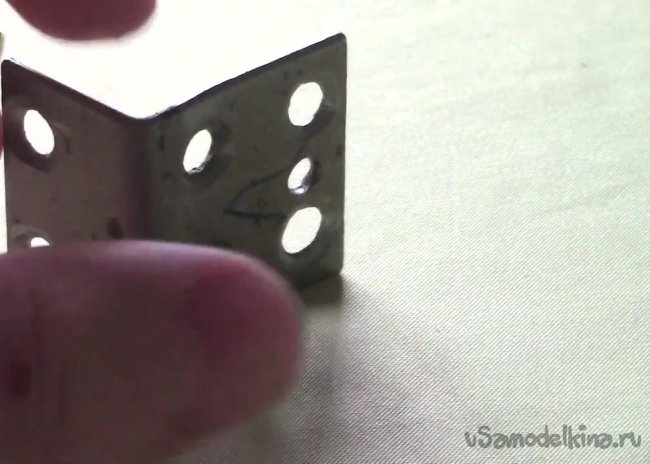

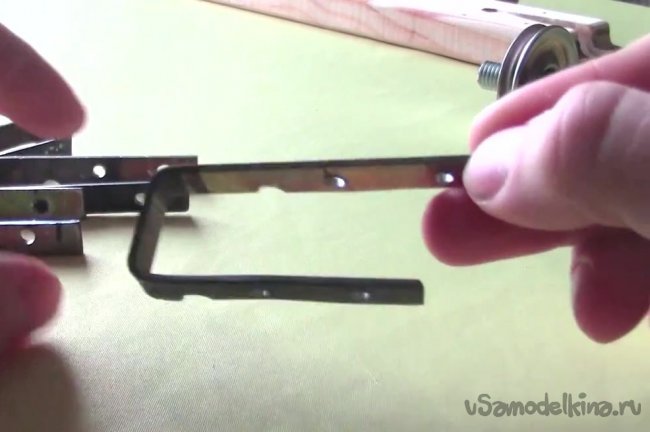

Далее берем стальные пластинки и сгибаем их так, как это показано на рисунке ниже.
Блочный лук своими руками

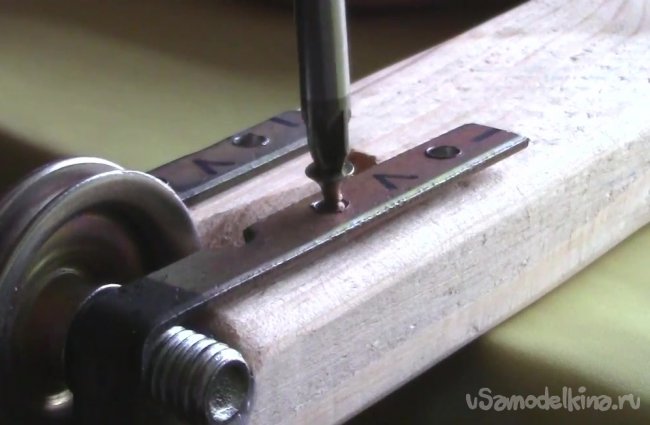

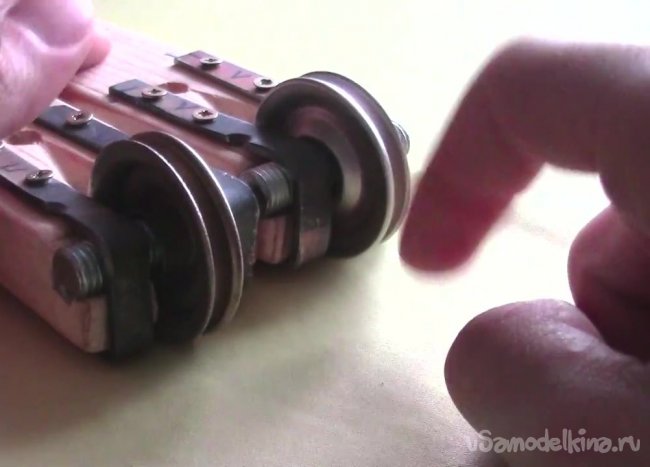

При помощи этих пластинок закрепляем ролики к брускам саморезами.
Блочный лук своими руками
Блочный лук своими руками

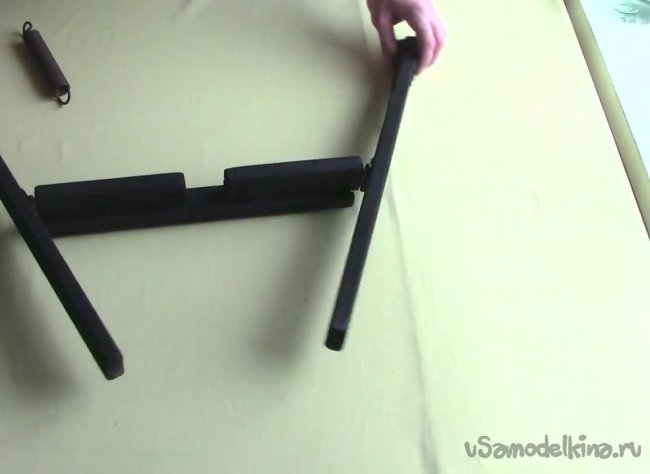

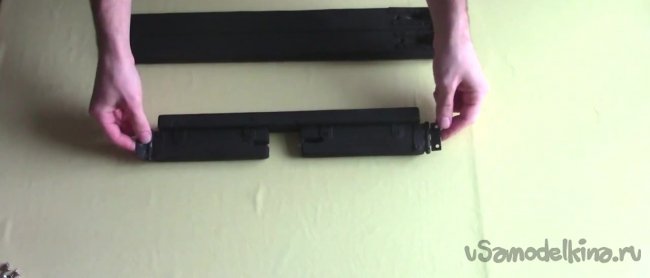

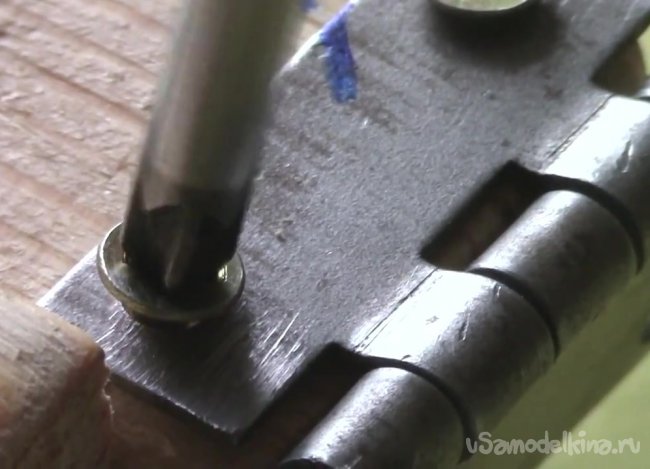

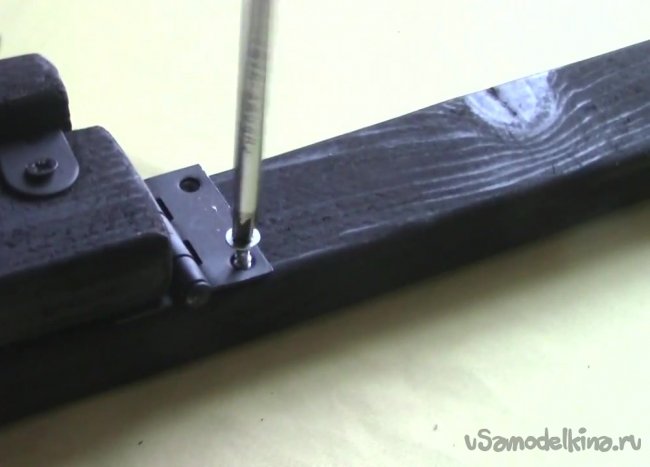

Далее нам нужно закрепить плечи на рукояти и делать это будем при помощи дверных петель, которые также фиксируем саморезами.
Блочный лук своими руками

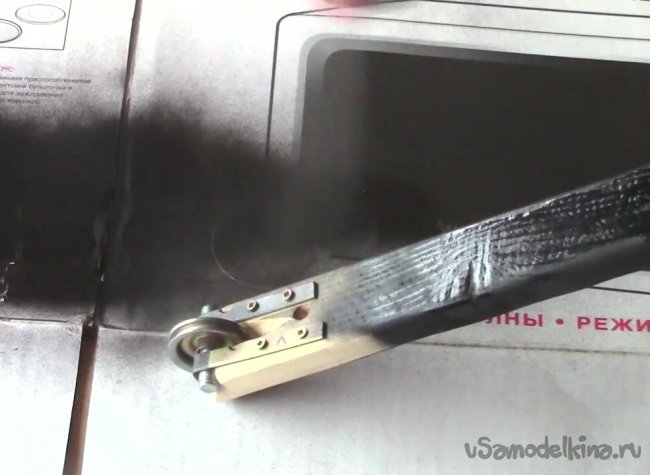

Перед тем как скреплять нашу конструкцию можно ее покрасить обычной аэрозольной краской.
Блочный лук своими руками

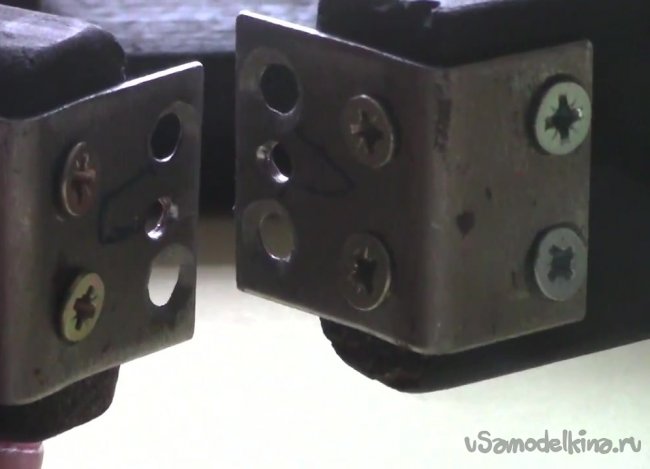

Далее берем два уголка и крепим их на свободных краях плеч.
Блочный лук своими руками

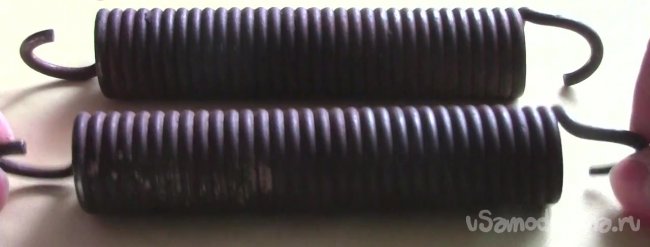

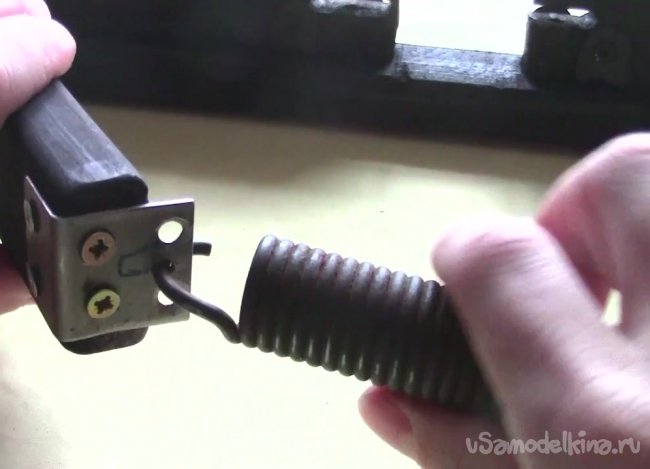

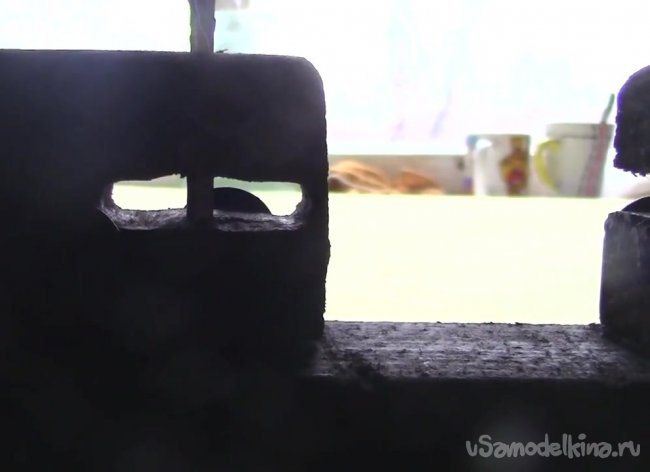

На этом этапе нам понадобится пара мощных пружин, которые также можно приобрести на авторынке опять же за доллар. Прикрепляем один край пружины на уголке, а второй – на рукояти. Для этого нужно сделать выемку на рукояти. Также на рукояти нужно сделать сквозное отверстие и продеть в него какой-то удобный болт, на котором будет фиксироваться второй конец пружины.
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками

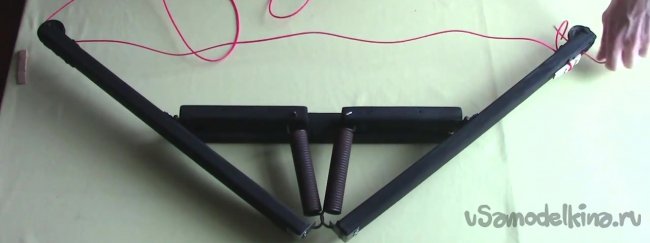

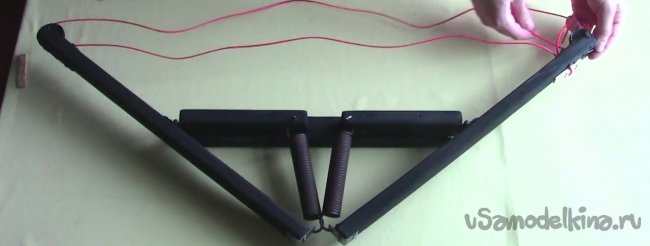

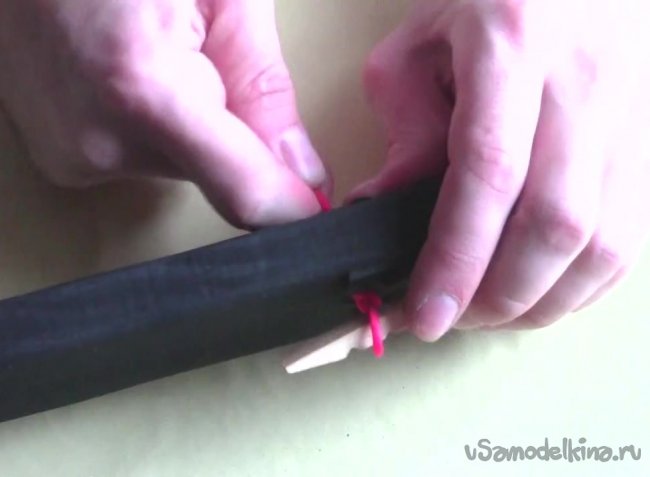

Блочный лук практически готов. Берем прочную веревку и фиксируем ее на плече лука, продевая в отверстие.
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками

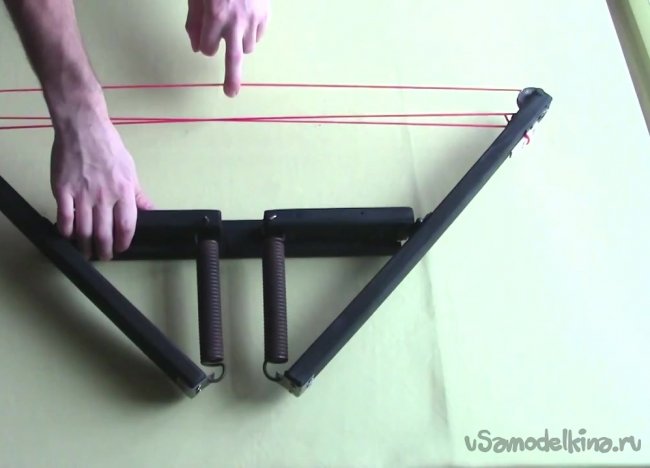

Далее продеваем через противоположный ролик из внутренней стороны и через другой ролик с внешней стороны. Таким же образом крепим край веревки к другому плечу.
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками

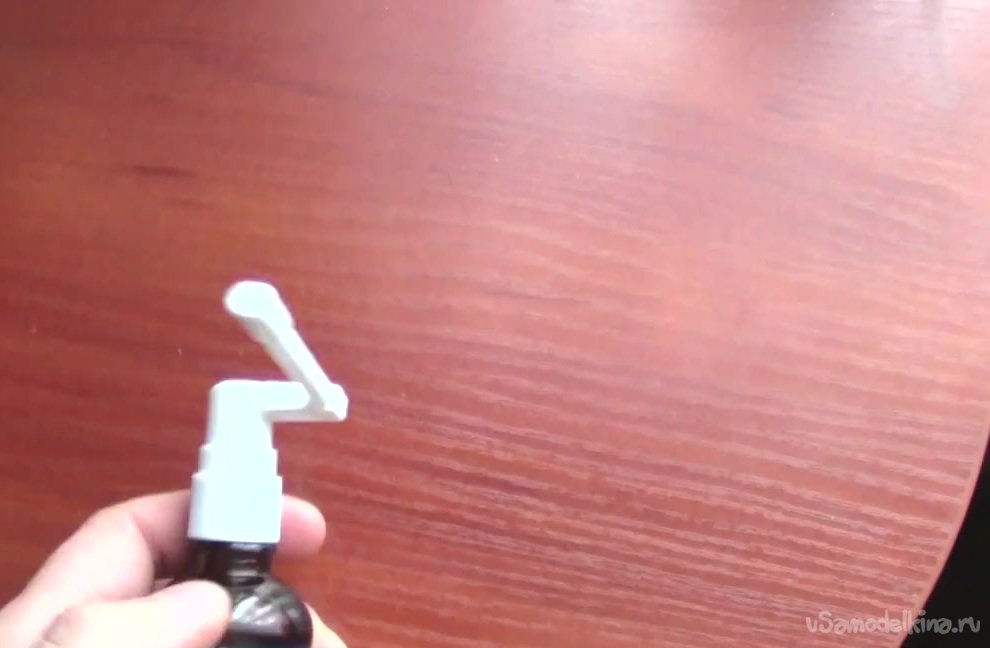

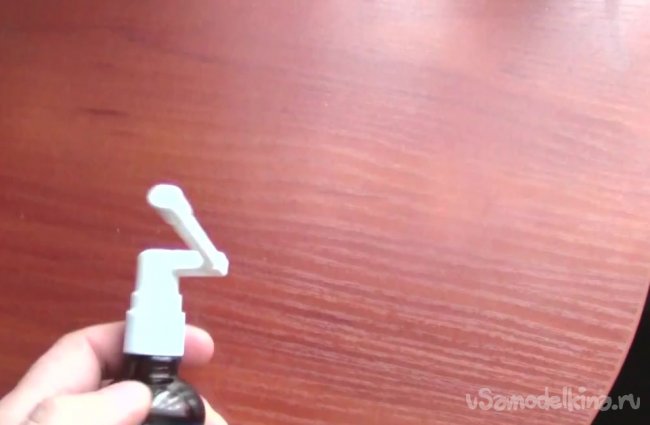

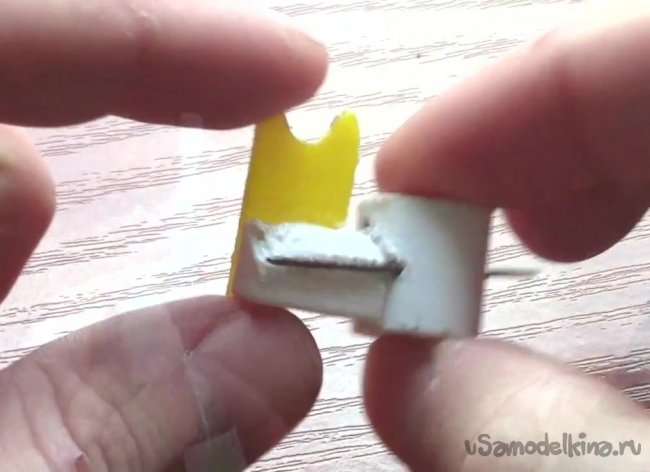

Подставку для стрелы можно сделать из спрея с движущейся пластиковой частью. Нам нужна именно движущаяся часть, на которой будет держаться стрела. При выстреле деталь будет опускаться вниз и не будет препятствовать вылету стрелы из лука.
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками
Блочный лук своими руками

По словам автора, для стрельбы из такого лука необходимо сделать релиз из металлических деталей, чтобы не повредить пальцы при натяжке.
Блочный лук своими руками
