Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

USB порт есть почти во всех современных компьютерах и ноутбуках. Сила тока отдаваемым USB 2.0 может быть более 500 миллиампер, при напряжении 5 Вольт, то есть минимум 2,5 Ватт, а USB третьего поколения еще больше. Использование такого источника энергии очень удобно, так как многие зарядки для смартфонов/планшетов также идут с разъёмом юсб, да и компьютер часто находиться под рукой. Сегодня мы сделаем зарядку для пальчиковых (AA) и мизинчиков (AAA) NiMH/NiCd аккумуляторных батарей от USB порта. Промышленные ЗУ для аккумуляторов от USB можно пересчитать по пальцам и обычно они заряжают маленьких током, что значительно увеличивает время подзарядки. К тому же собрав простенькую схемку мы получаем прекрасное зарядное устройство со световой индикацией и температурных датчиком стоимость которого весьма мала 1-2$.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Наше зарядное устройство подзаряжает сразу два NiCd/NiMH аккумулятора током более 470 mA, что делает зарядку очень быстрой. Перезаряжаемые батареи могут нагреваться, что несомненно негативно будет влиять на них, уменьшится ёмкость, пиковая отдаваемая сила тока, время нормальной эксплуатации. Чтобы такого не было в схеме реализовано автоматические прекращение подачи энергии, как только температура аккумуляторов будет 33 и более градусов по Цельсию. За эту полезную функцию отвечает NTC термистор с сопротивлением 10 кОм, при нагреве его сопротивление уменьшается. Он вместе с постоянным резистором R4 образует делитель напряжения. Термистор обязательно должен быть в тесном контакте с аккумуляторами, чтобы хорошо воспринимать изменение температуры.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Главной деталью схемы является сдвоенный компаратор-микросхема LM393.

Аналоги, которыми можно заменить LM393: 1040СА1, 1401CA3, AN1393, AN6916.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

При заряде транзистор греется, его нужно обязательно ставить на радиатор. Вместо TIP32 возможно взять почти любой PNP структуры со схожей мощностью, я использовал КТ838А. Полным отечественным аналогом является транзистор КТ816, он имеет иную цоколевку и корпус.

USB кабель можно отрезать от старой мышки/клавиатуры или купить. А возможно вообще штекер юсб припаять прямо на плату.

Если при подаче питания светодиод горит, но схема ничего не заряжает то нужно увеличить сопротивление токоограничительного резистора R6. Для проверки нормальной работы схемы между землей и третьим выводом микросхемы (Vref) должно быть около 2,37 Вольт, а на втором контакте (Vtmp) LM393 1,6-1,85 Вольт.

Заряжать желательно два одинаковых аккумулятора, чтобы их ёмкость была примерно равна. А то получиться так, что один уже зарядился полностью, а второй только на половину.

Зарядный ток можно самостоятельно выставить, изменяя сопротивление резистора R1. Формула расчета: R1 = 1,6 * нужный ток.

К примеру, я хочу, чтобы мои аккумуляторы заряжались током 200 mA, подставляем:
R1 = 1,6 * 200 = 320 Ом

Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Это значит, что, установив переменный/подстрочный резистор мы можем добавить такую необычную функцию для зарядных устройств как самостоятельный выбор зарядного тока. Если, к примеру, аккумулятор нуждается в заряде током не более 0,1C то выкрутив резистор мы с легкостью выставим нужно нам значение. Это очень актуально для вот таких миниатюрных промышленных аккумуляторов, у которых ёмкость крайне мала и обусловлена их размерами.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

При нагреве аккумуляторов зарядка будет отключаться. Это может увеличить время заряда, поэтому рекомендую ставить охлаждение в виде небольшого вентилятора.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Если у вас NiCd аккумуляторы, то их перед зарядкой нужно разрядить до 1 Вольта, то есть чтобы было использовано 99% ёмкости. Иначе будет чувствоваться негативный эффект памяти.

Когда банки будут полностью заряжены зарядный ток упадет примерно до 10 мА. Этот ток предотвратит естественный саморазряд никель-металлогидридных/камдиевых аккумуляторов. У первых наблюдается 100% разряд за год, а у второго типа примерно 10%.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

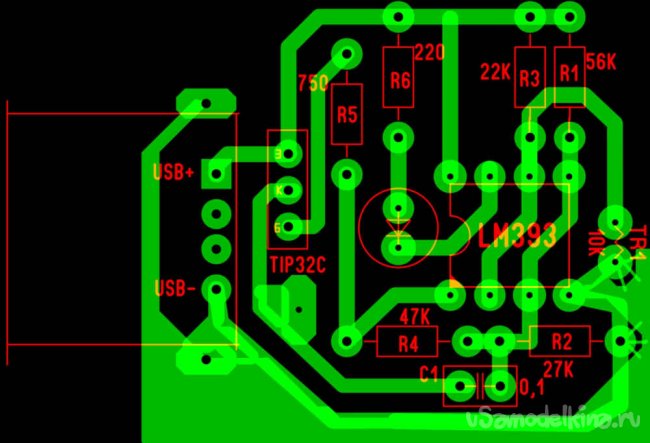

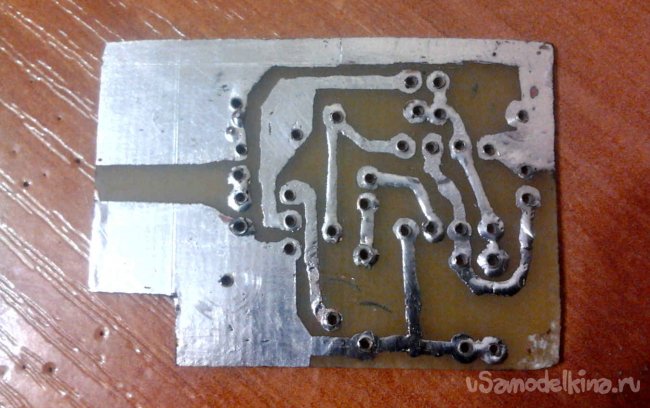

Печатная плата для зарядного устройства существует в нескольких версиях, в одной из них USB гнездо удобно расположено прям на плате, то бишь возможно эксплуатировать USB шнур типа папа-папа.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Скачать платы в формате .lay можно тут platy-usb.rar [16,92 Kb] (cкачиваний: 163)

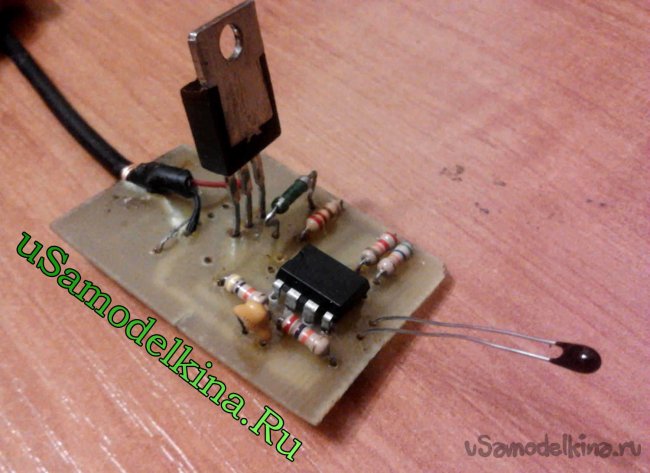

Корпус был куплен готовый NM5, и на него приклеен отсек для батареек. В середину корпуса легко влезла плата usb зарядного и небольшой радиатор транзистора. Красный индикаторный светодиод D1 и термодатчик RT1 выведены наружу.
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393
Зарядное устройство для NiMh/NiCd аккумуляторов на LM393

Это зарядное устройство очень удобное, практичное и не занимает много места. Оно сможет очень быстро зарядить ваши аккумуляторные батареи. Если использовать не юсб порт, а зарядку для телефона/планшета то зарядный ток можно значительно повысить, к примеру использование импульсного БП для подзарядки смартфона привело к повышению силы тока до 0,72 Ампер, а значит и уменьшению время полного заряда. Таким образом мы используем порт Universal Side Bus не для передачи данных, а как альтернативный источник питания.скачать dle 11.1смотреть фильмы бесплатно
