Трех осевые тиски из фанеры для ЧПУ

Трех осевые тиски из фанеры для ЧПУ

Для того чтобы обработать тыльную сторону уже готового брелка "WorldOfTanks" и не приклеивать лицевую сторону на двухсторонний скотч, было в быстром темпе сделано такое несложное крепление-тиски. Оно оказалось удобным для крепления любых заготовок подходящего размера.

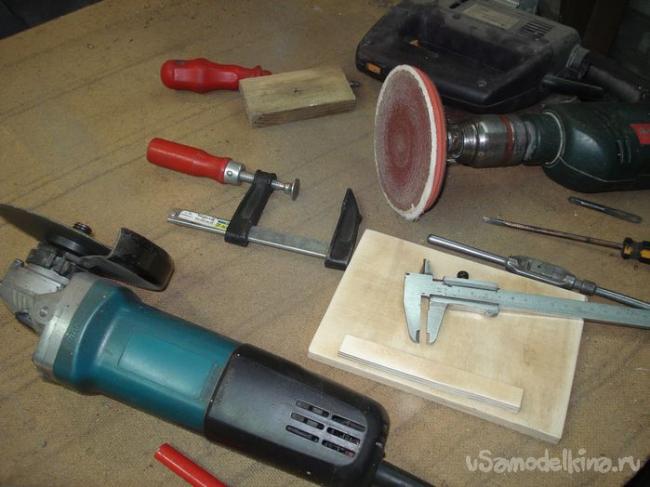

Пункт 1. Приготовление инструмента.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Для работы нам потребуется:
• Небольшой кусок фанеры 7 слойной (10мм).
• Дрель электрическая, сверла d=5, 4, 3,
• Лобзик электрический.
• Болгарка, круг отрезной и шлифовальный.
• Линейка, угольник, штангенциркуль.
• Струбцина, небольшие тиски.
• Набор для нарезания резьбы - метчик и плашка М4, М6.
• Набор саморезов, болтов с гайками.
• Наждачная бумага (крупная).

Пункт 2. Приступим.
Сначала изготовим все составные элементы для сборки, начнем с фанеры.

Основание.

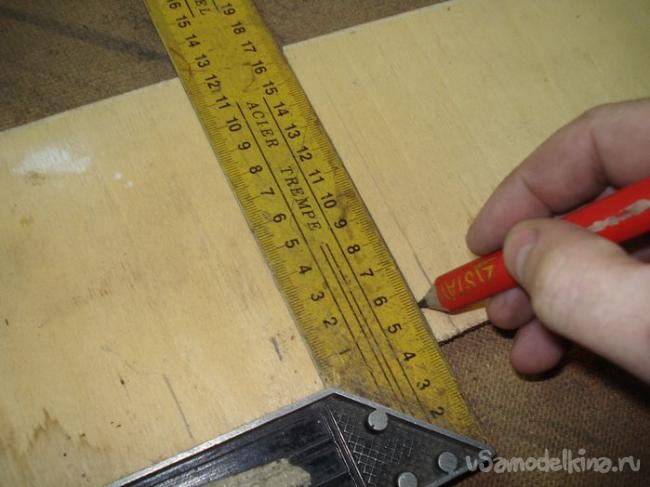

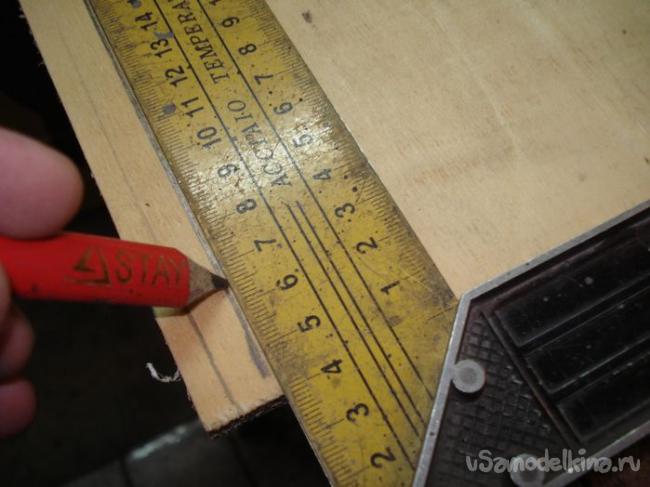

Чертим прямоугольник размерами 125х180 мм. , для правильности углов всегда используем угольник 90 гр.
Трех осевые тиски из фанеры для ЧПУ

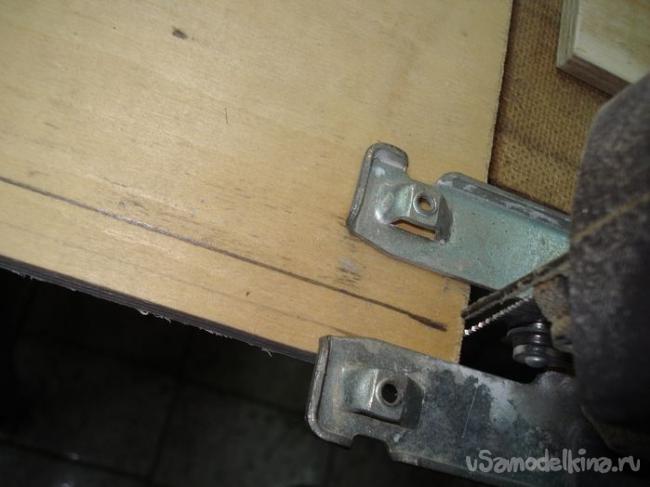

Отпилим заготовку лобзиком.
Трех осевые тиски из фанеры для ЧПУ


Упор-неподвижная губка.

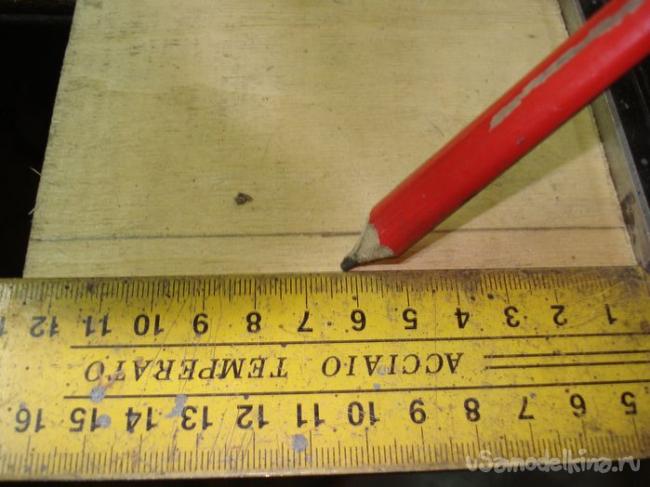

Чертим прямоугольник размерами 125х15 мм.
Трех осевые тиски из фанеры для ЧПУ

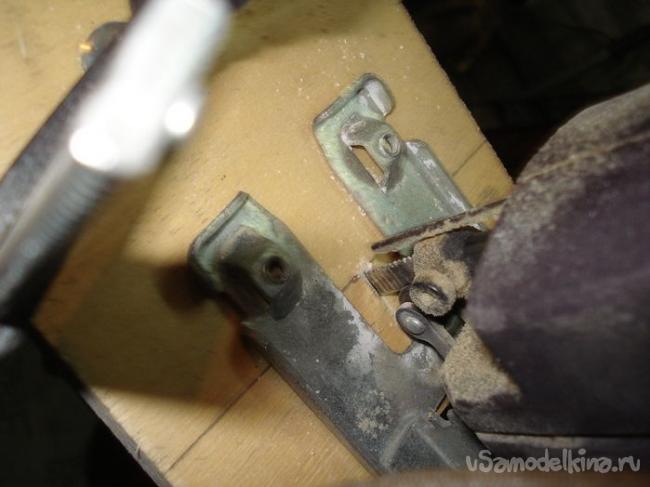

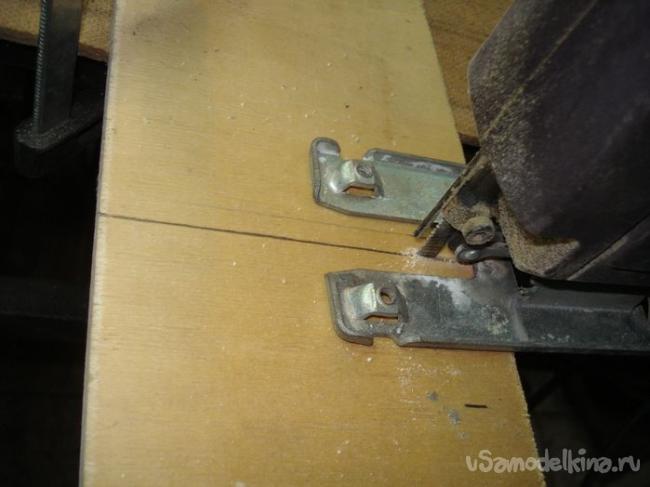

Используем струбцину для удержания фанеры во время работы электролобзиком.
Трех осевые тиски из фанеры для ЧПУ


Боковые-подвижные губки.
Чертим два одинаковых прямоугольника размерами 60х40 мм.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

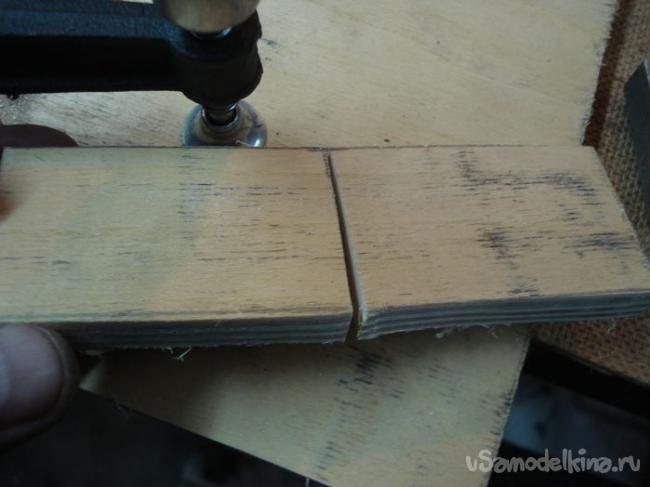

Выпиливаем заготовки.
Трех осевые тиски из фанеры для ЧПУ

Получилось два одинаковых бруска.
Трех осевые тиски из фанеры для ЧПУ


Резьбовая часть и главная рабочая губка.

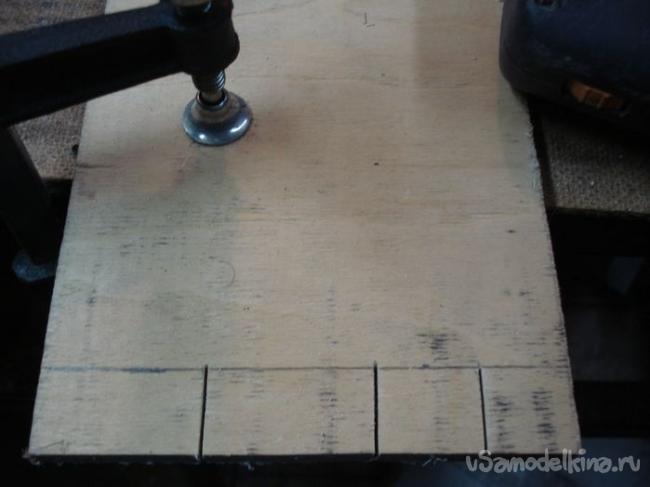

Чертим два прямоугольника размерами 40х20 мм. и один 22х20 мм.
Трех осевые тиски из фанеры для ЧПУ

Выпиливаем.

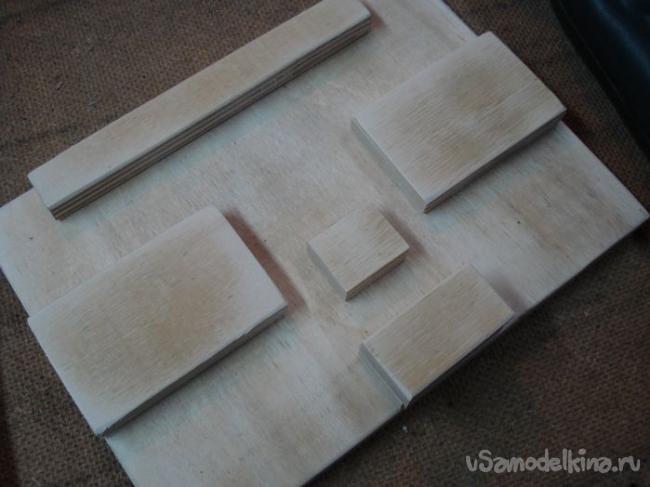

Должно получиться вот так.
Трех осевые тиски из фанеры для ЧПУ


Шлифовка.

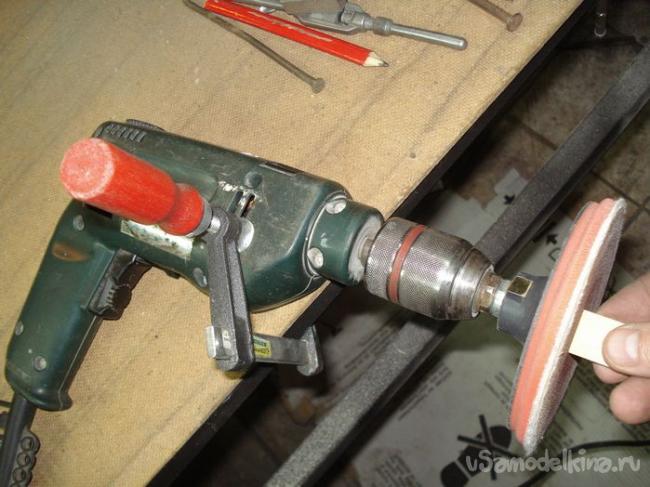

Все полученные заготовки обрабатываем крупной наждачной бумагой и шлифовальным кругом, немного закругляем острые углы.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

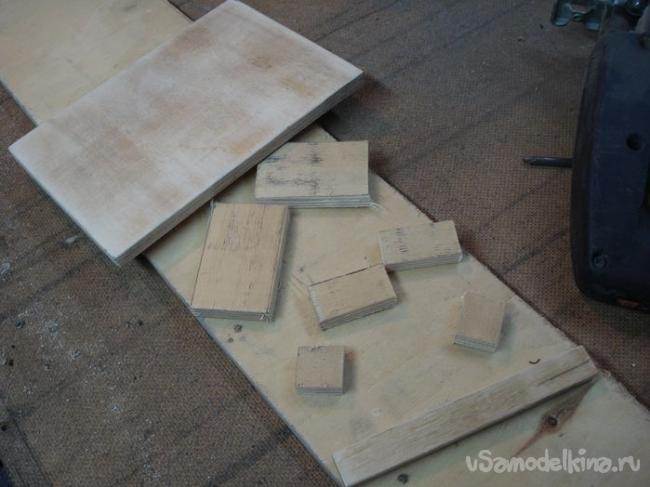

Все готово.
Трех осевые тиски из фанеры для ЧПУ


Изготовим резьбовой узел.

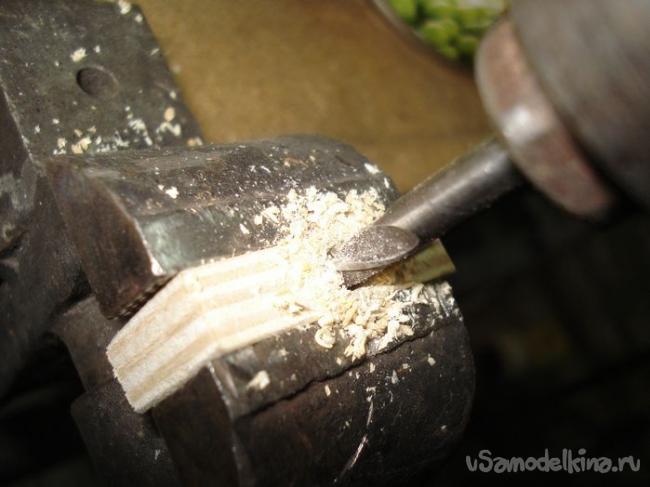

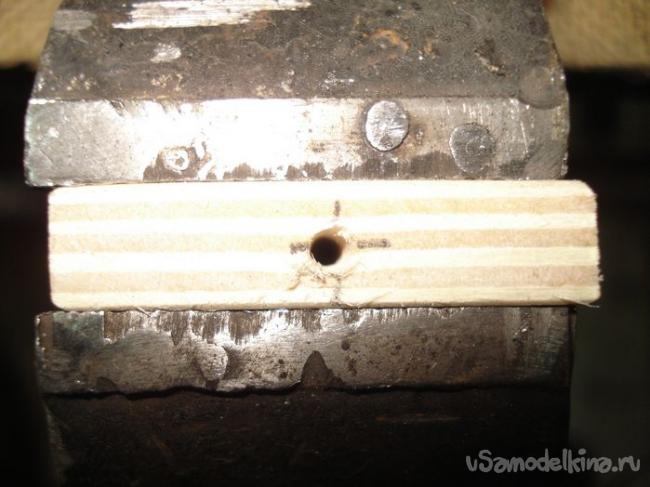

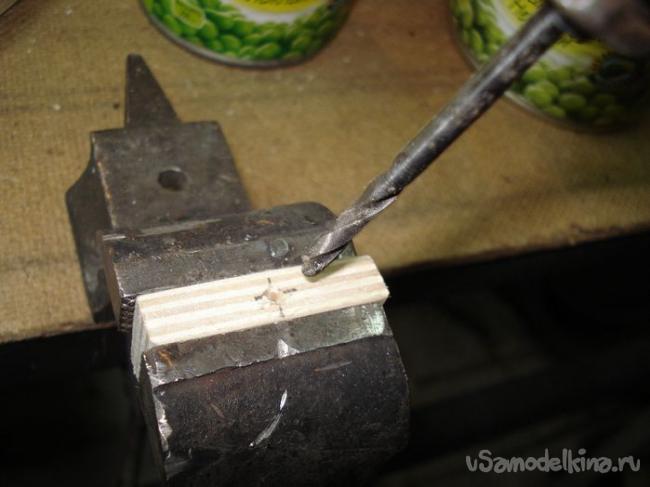

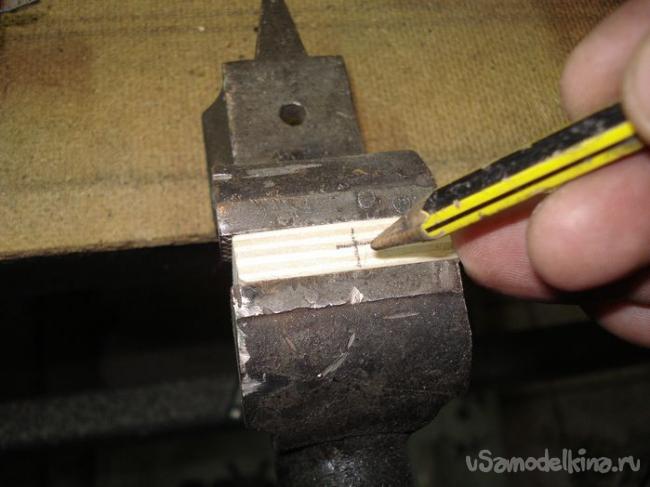

По центру широкого ребра, одной из заготовок 40х20, отмечаем и сверлим сквозное отверстие диаметром 5 мм.
Трех осевые тиски из фанеры для ЧПУ

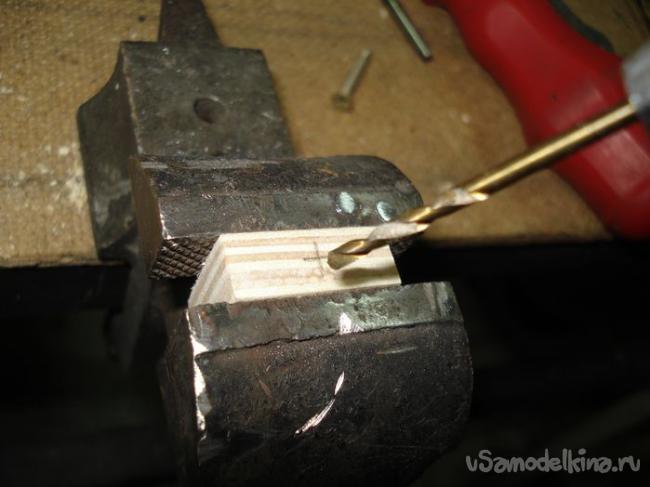

Если нет сверлильного станка, то лучше начинать с тонкого сверла d=3 мм. Так будет легче не запороть заготовку.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Затем перейти на промежуточное сверло.
Трех осевые тиски из фанеры для ЧПУ

И в конце пройтись 5 миллиметровым.
Трех осевые тиски из фанеры для ЧПУ


Нарез внутренней резьбы.

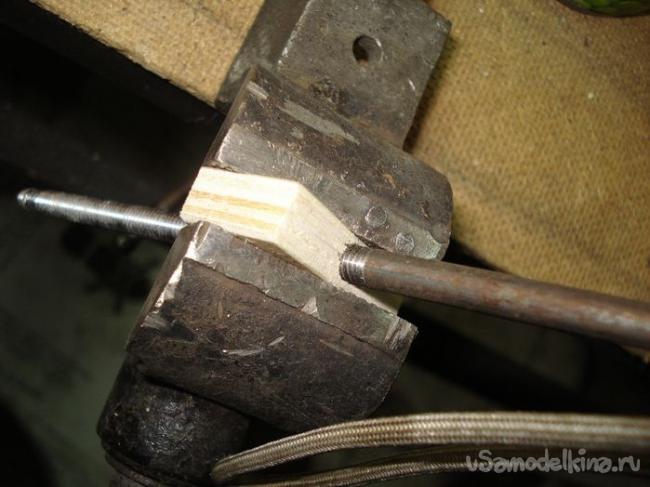

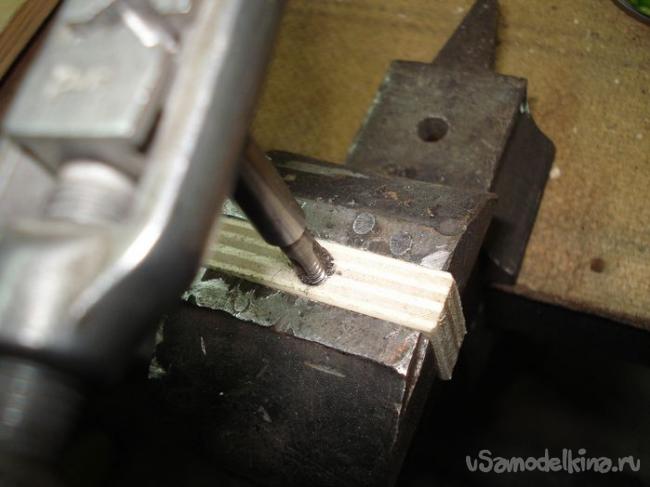

Метчиком М5 нарезаем резьбу на всю глубину отверстия. Заготовка должна быть хорошо зажата в тиски, чтобы не разошлись слои фанеры.
Трех осевые тиски из фанеры для ЧПУ


Изготовим резьбовую ось.

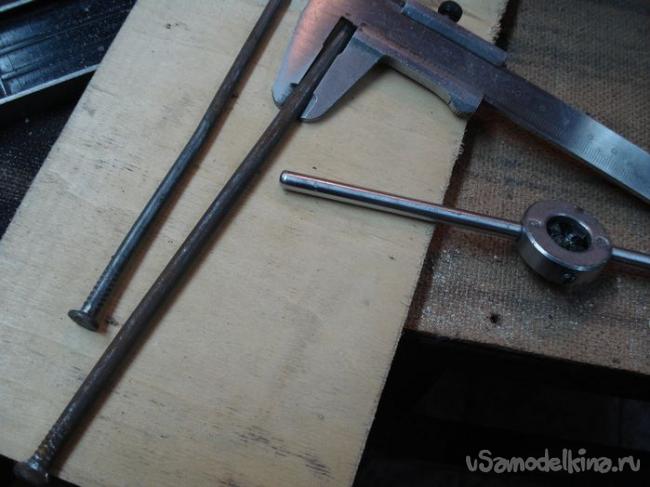

Подберем подходящий большой гвоздь диаметром 6 мм, "двухсотка" подходит идеально.
Трех осевые тиски из фанеры для ЧПУ

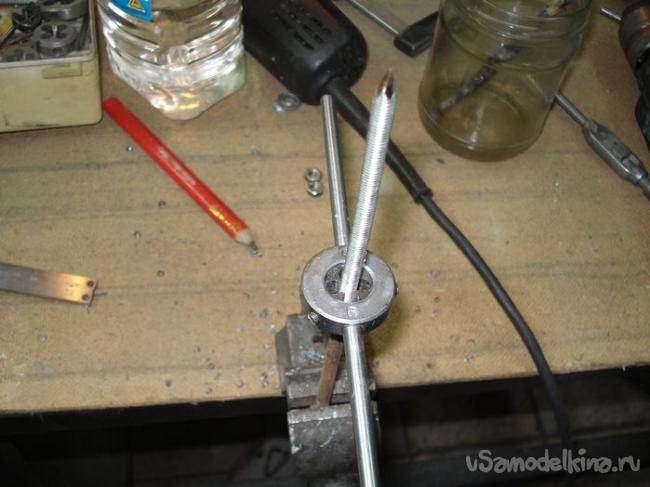

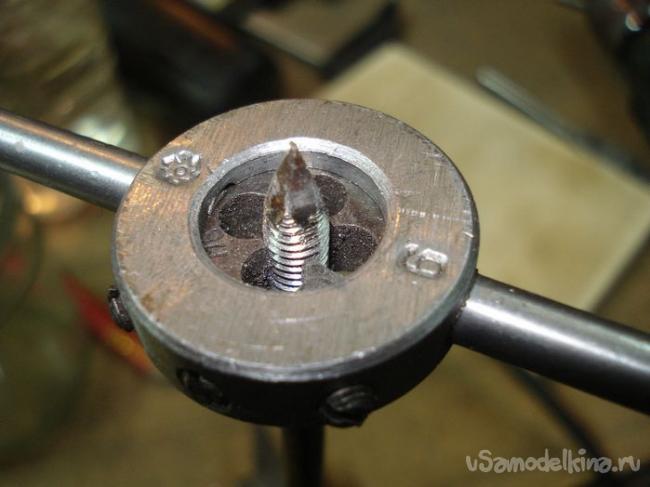

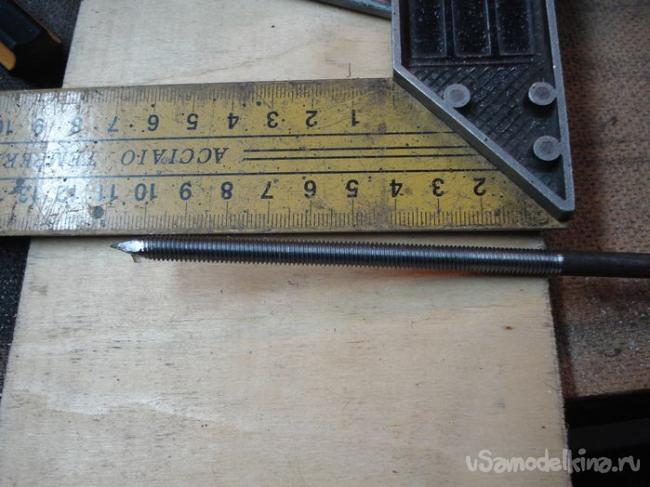

Плашкой М6 нарезаем резьбу длиною 100 мм.
Трех осевые тиски из фанеры для ЧПУ

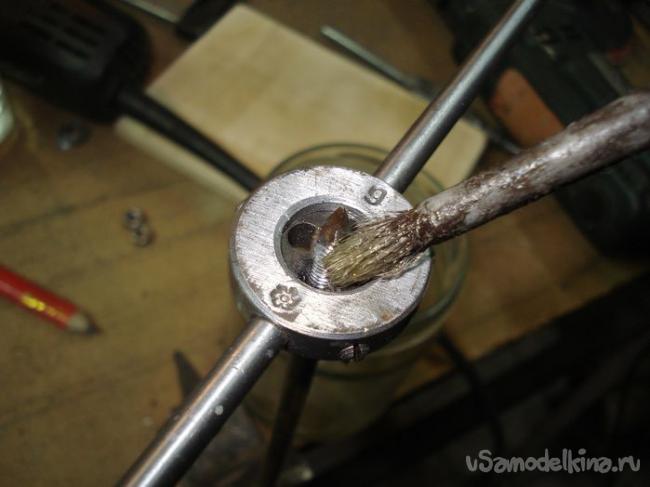

Периодически подаем керосиновое масло в рабочую зону, сразу чувствуется как облегчается процесс нарезки и улучшается качество самой резьбы.
Трех осевые тиски из фанеры для ЧПУ

Обязательно, после каждых двух оборотов вперед, делаем четверть оборота назад, чтобы подрезать образовавшуюся стружку, это также улучшит качество резьбы.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Получили пол шпильки резьбы.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

С помощью дрели на небольшой скорости, прогоняем несколько раз на всю длину готовые резьбы, чтобы притерлись.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ


Замок на ось.

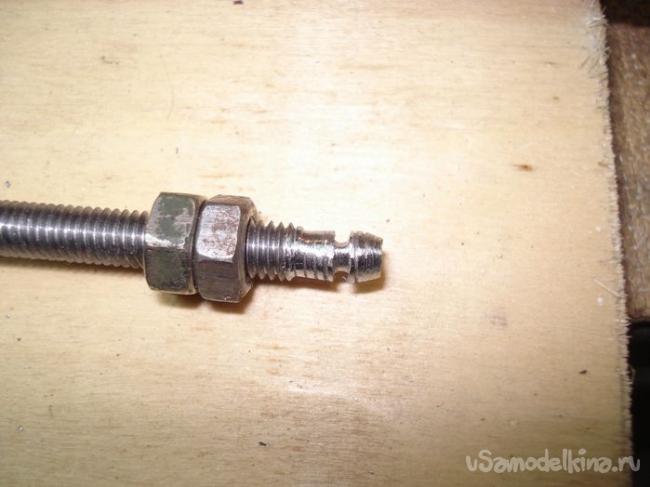

Накрутим две гайки и зажмем в тиски, болгаркой по кругу прорежим паз под замок.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Сточим на 10-ти миллиметрах резьбу.
Трех осевые тиски из фанеры для ЧПУ

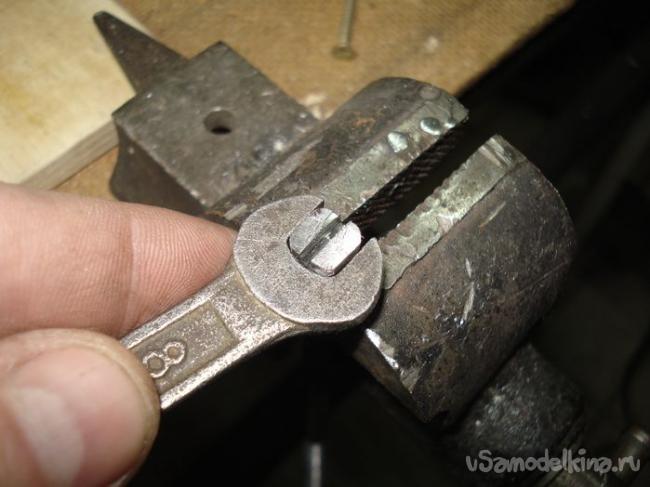

С противоположной стороны сделаем головку под ключ на 8 и запил под плоскую отвертку.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

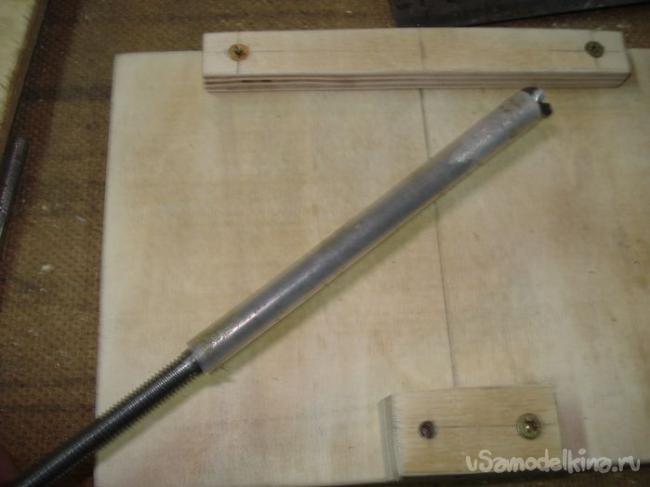

На половину оси наденем подходящую трубочку-кембрик.

Установка упора-неподвижной губки.

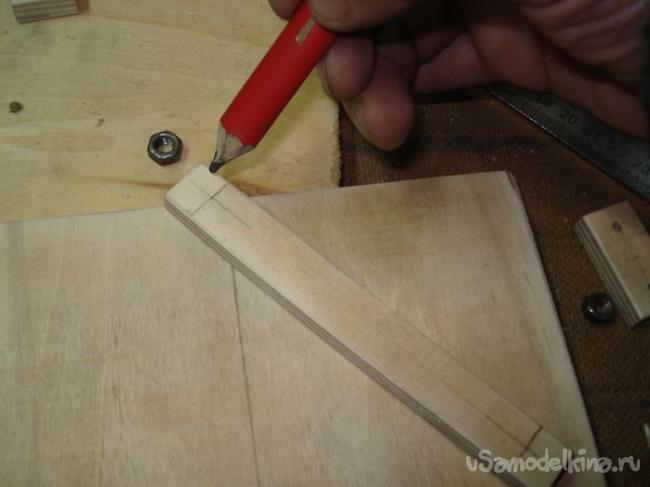

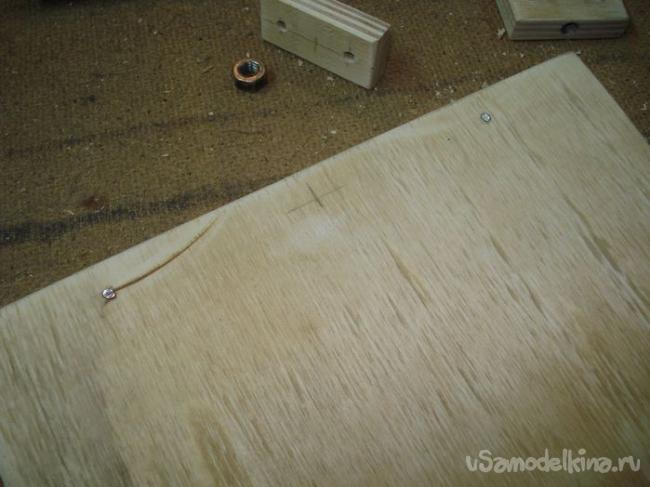

Отступим по сантиметру от краев и наметим точки для сверления.
Трех осевые тиски из фанеры для ЧПУ

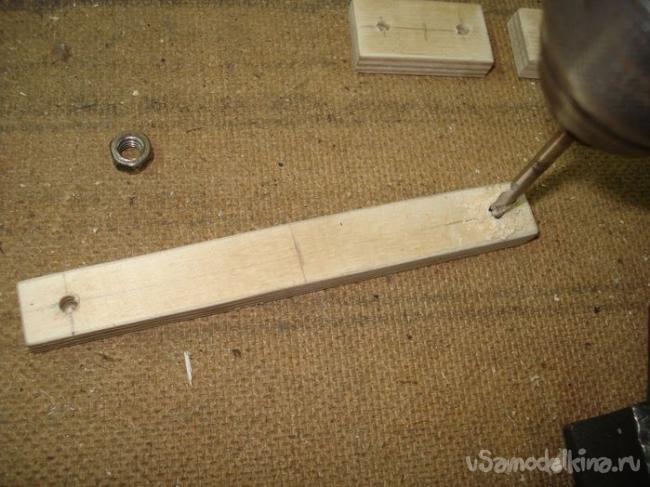

Просверлим сверлом на 4 мм.
Трех осевые тиски из фанеры для ЧПУ

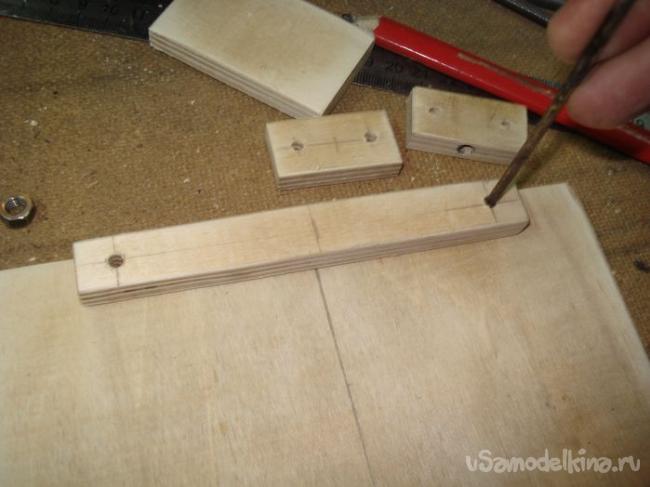

Отцентруем все по центру, наметим шилом точку в основании.
Трех осевые тиски из фанеры для ЧПУ

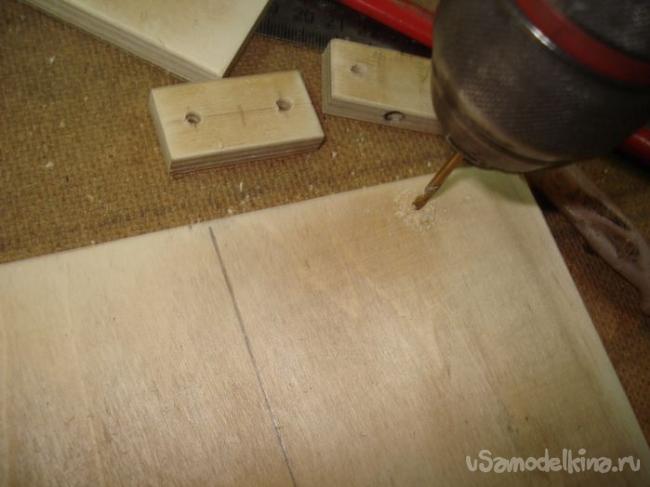

Сверлим сверлом на 3 мм.
Трех осевые тиски из фанеры для ЧПУ

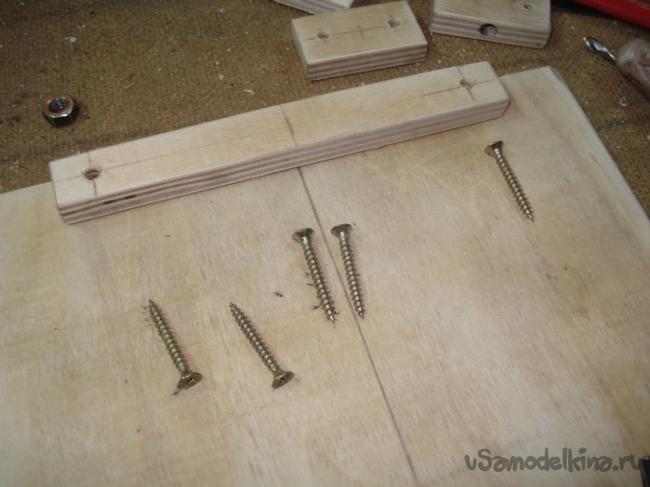

Подберем подходящие саморезы.
Трех осевые тиски из фанеры для ЧПУ

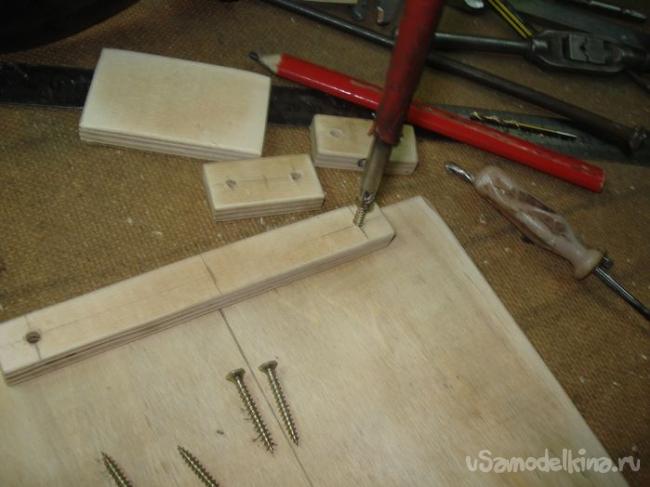

Вкрутим первый саморез.
Трех осевые тиски из фанеры для ЧПУ

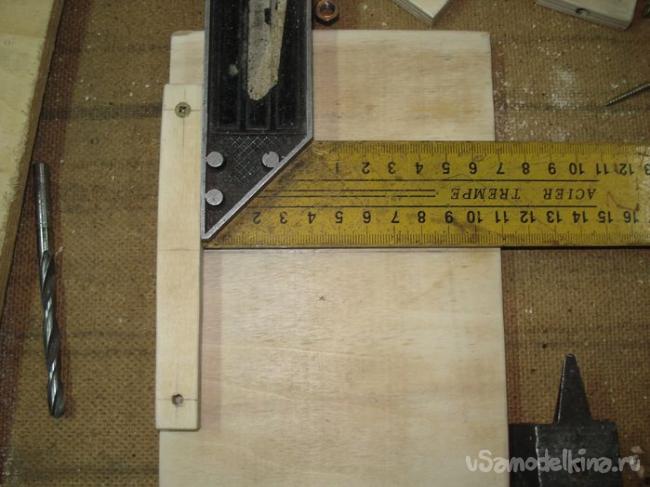

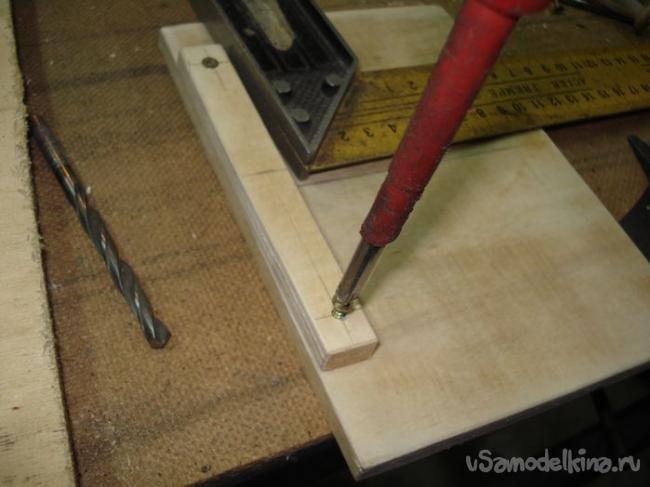

Угольником выставим перпендикулярно оси.
Трех осевые тиски из фанеры для ЧПУ

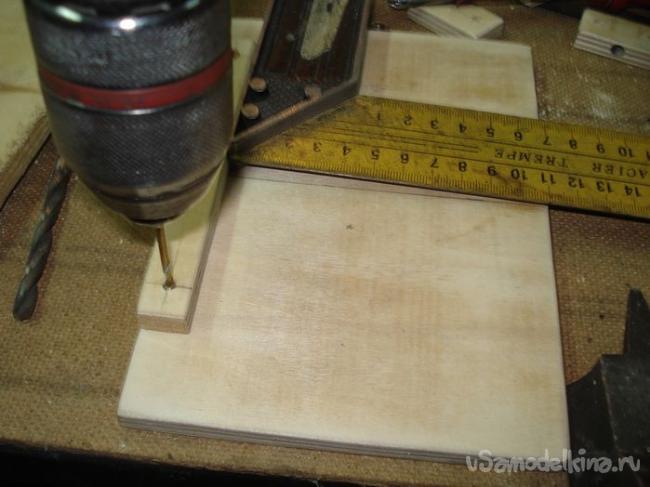

Просверлим второе отверстие.
Трех осевые тиски из фанеры для ЧПУ

Применим клей и затянем все саморезы.
Трех осевые тиски из фанеры для ЧПУ

Если саморезы оказались сильно длинными, отрежем выступы болгаркой.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

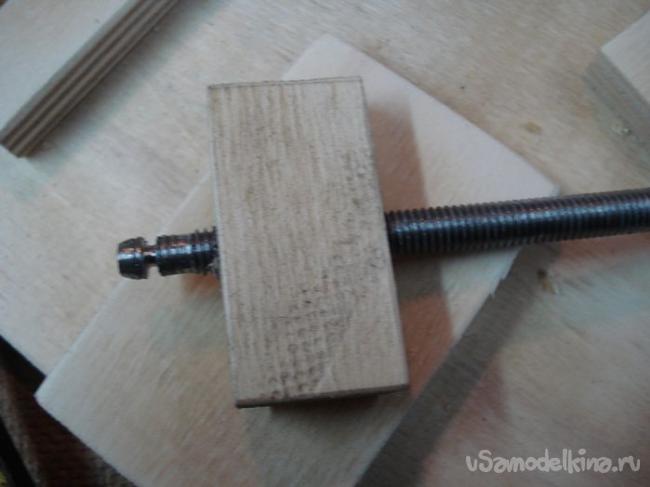

Сборка и установка резьбового узла.

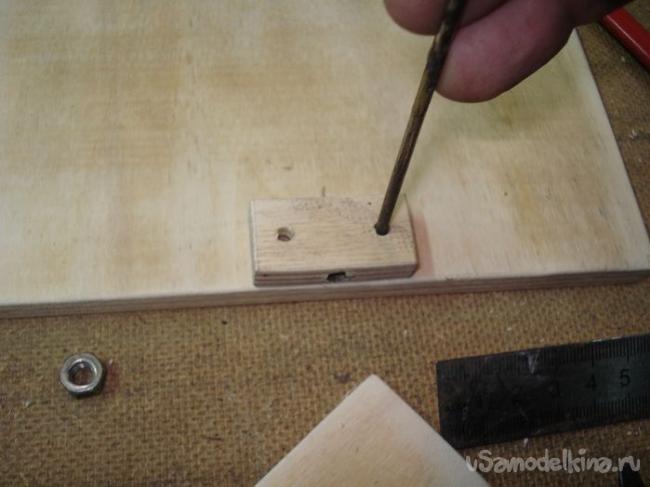

Наметим точки под крепежные саморезы.
Трех осевые тиски из фанеры для ЧПУ

Просверлим отверстия диаметром 4 мм.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

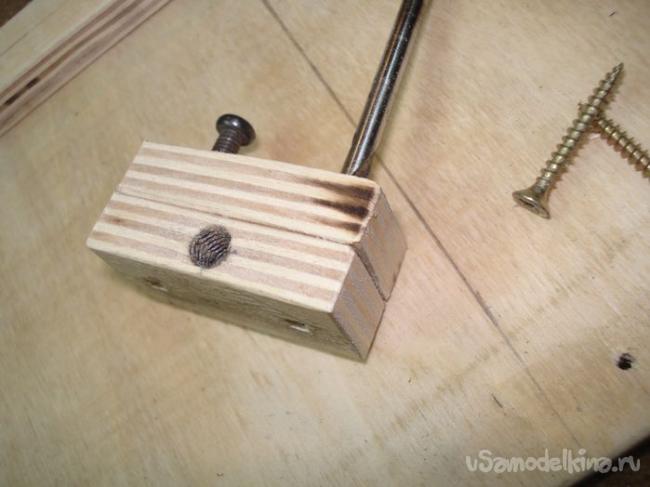

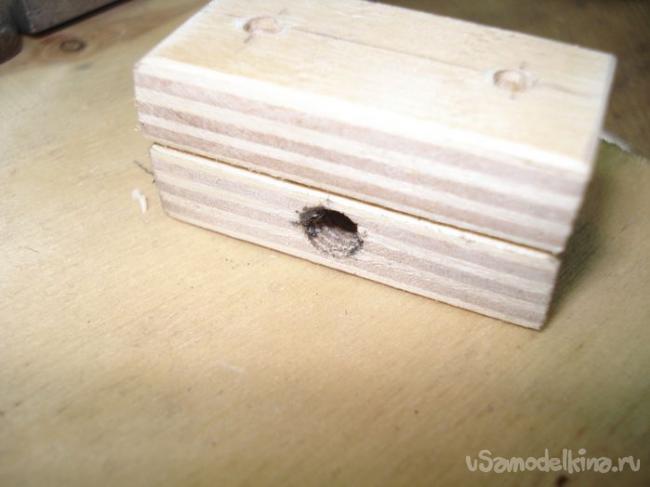

Временно, две заготовки соединим болтами, станет хорошо видно перекосы.
Трех осевые тиски из фанеры для ЧПУ

Обточим на точильном камне все кривые выступы.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

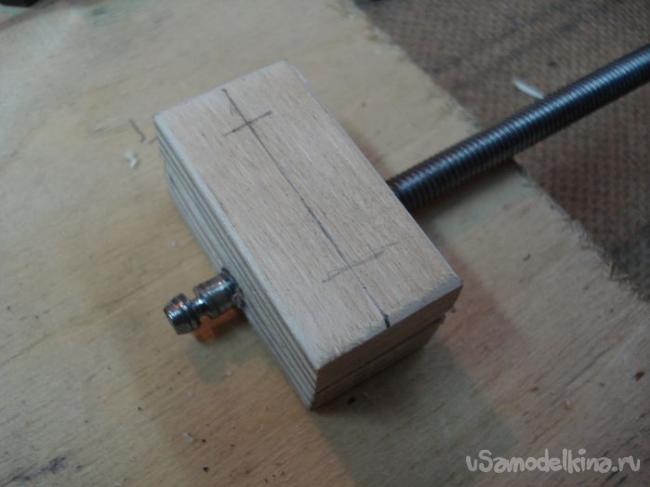

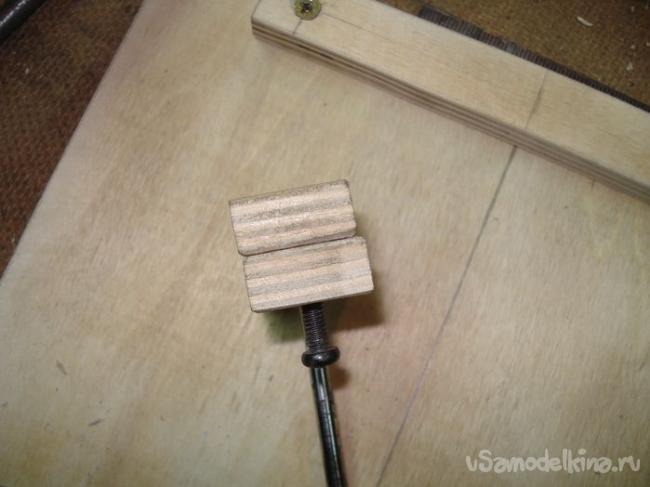

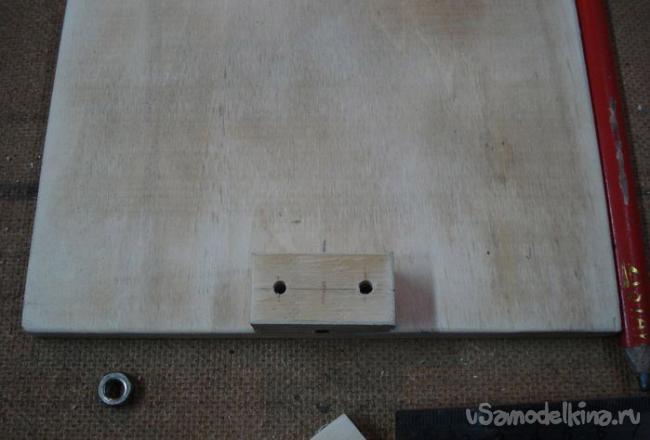

Размечаем узел по центру основания.
Трех осевые тиски из фанеры для ЧПУ

Шилом делаем точку отметину.
Трех осевые тиски из фанеры для ЧПУ

Просверлим сверлом 3 мм.
Трех осевые тиски из фанеры для ЧПУ

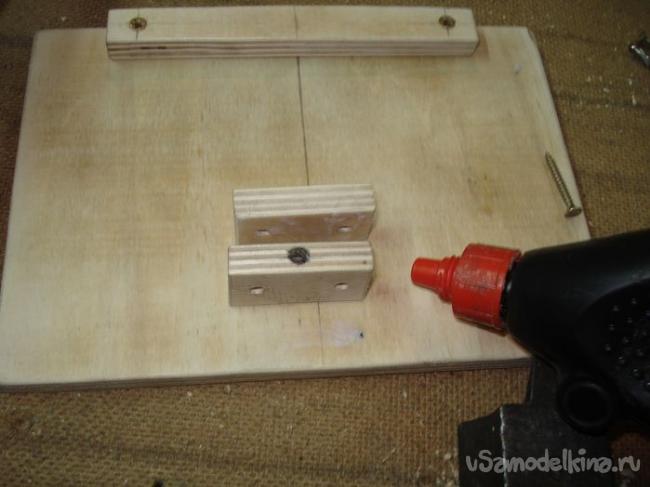

Используем клей, чтобы узел не раскачался со временем.

Трех осевые тиски из фанеры для ЧПУ

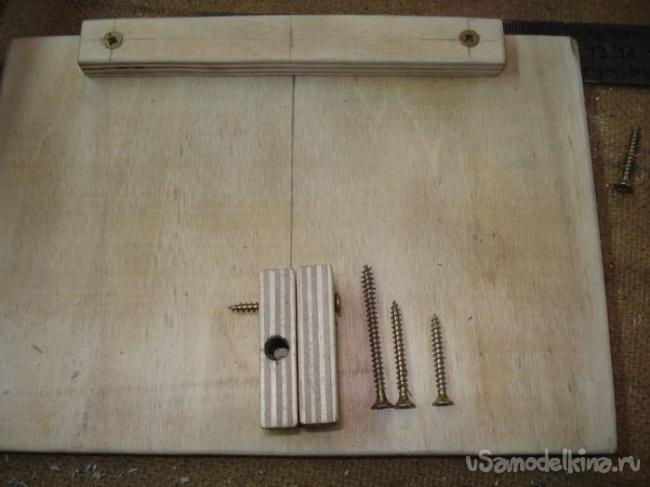

Подберем подходящие саморезы.
Трех осевые тиски из фанеры для ЧПУ

Вкрутим один саморез.
Трех осевые тиски из фанеры для ЧПУ

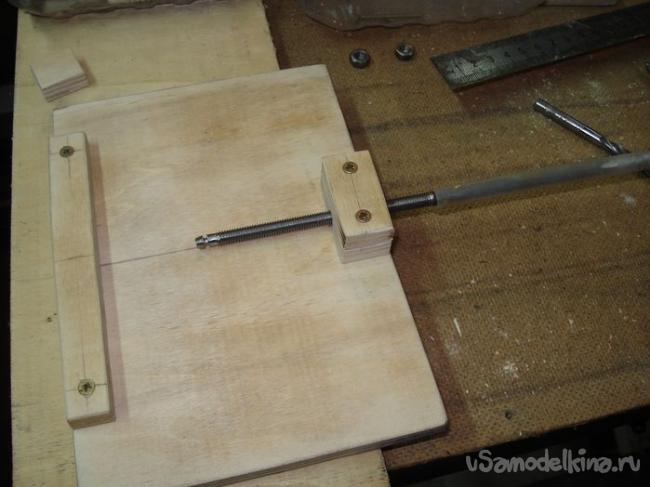

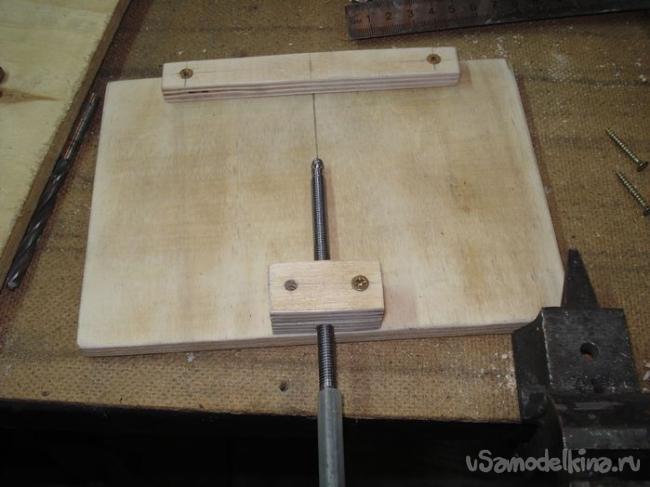

Теперь установим резьбовую шпильку и выставим ее строго по оси основания.
Трех осевые тиски из фанеры для ЧПУ

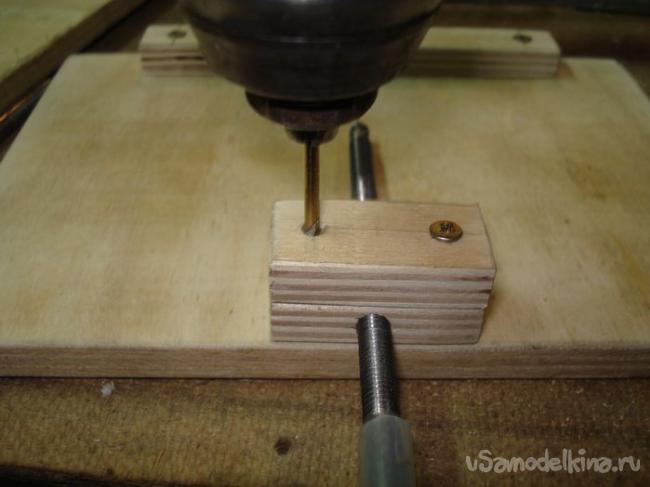

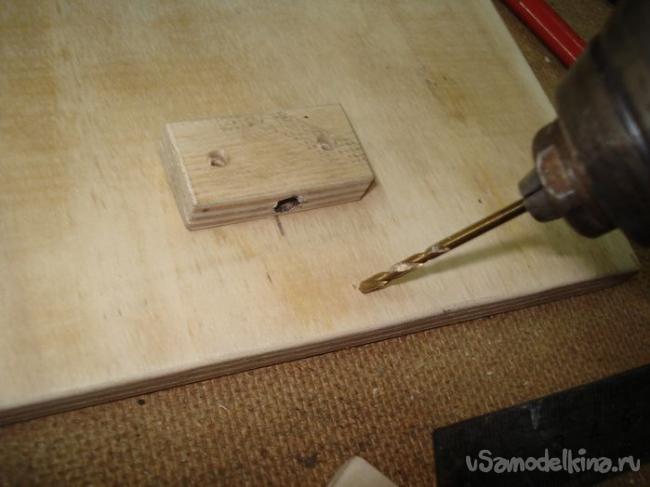

Можно сверлить второе отверстие.
Трех осевые тиски из фанеры для ЧПУ

Затягиваем все саморезы.
Трех осевые тиски из фанеры для ЧПУ

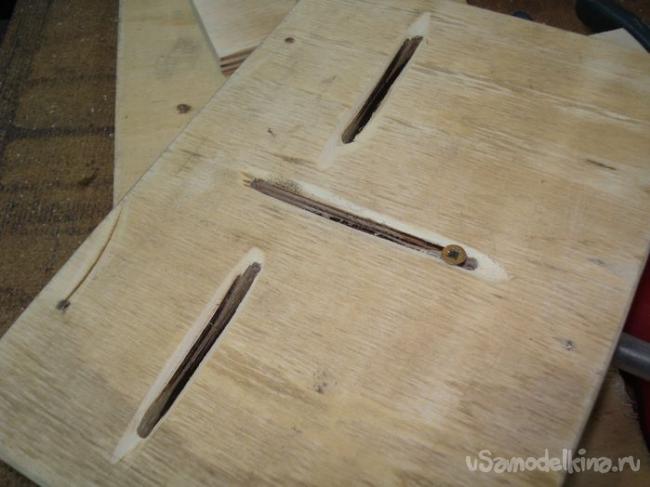

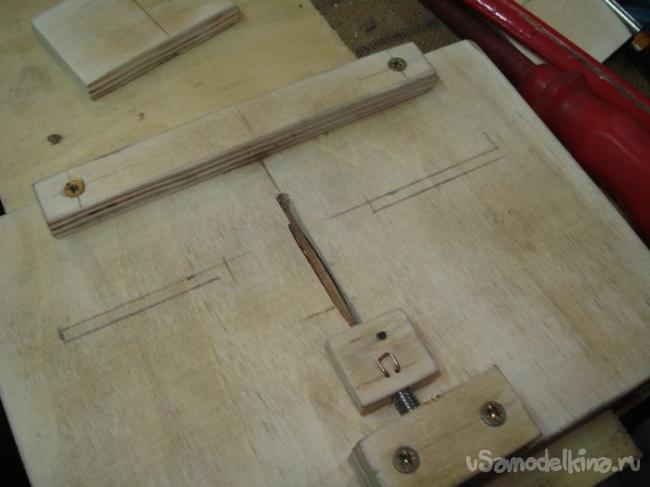

Направляющие пазы.

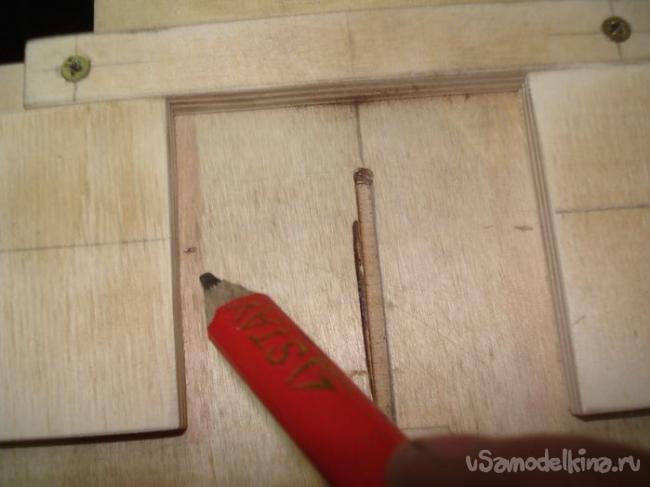

Наметим, по оси хода всех губок, пазы размером 60х4 мм. Просверли по краям отверстия d=4 мм.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

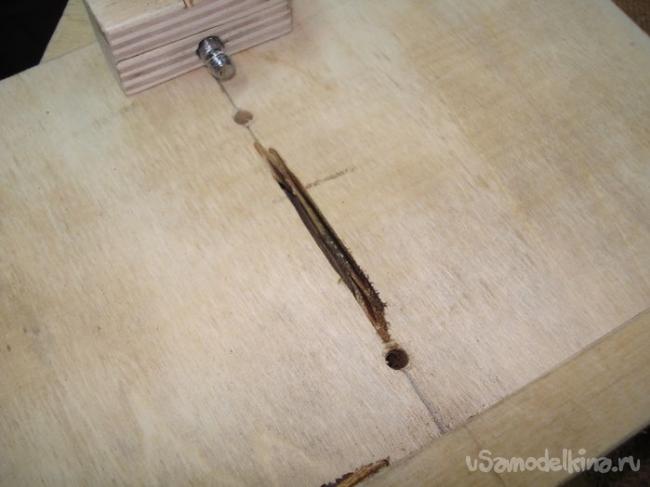

Болгаркой с двух сторон прорежим и расширим пазы.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Доработаем лобзиком.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

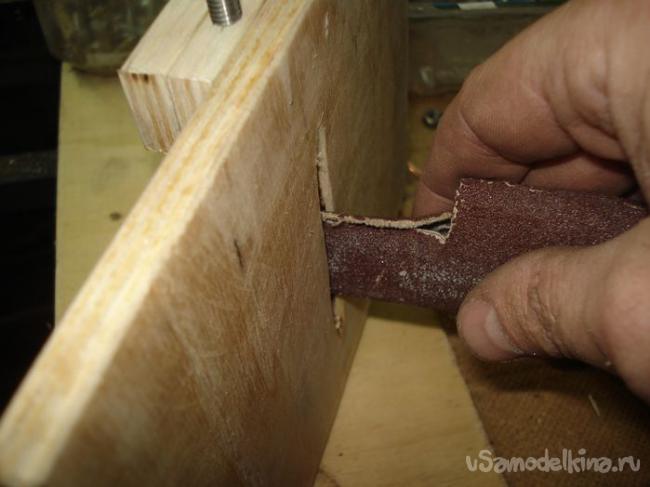

Зачистим наждачной бумагой.
Трех осевые тиски из фанеры для ЧПУ

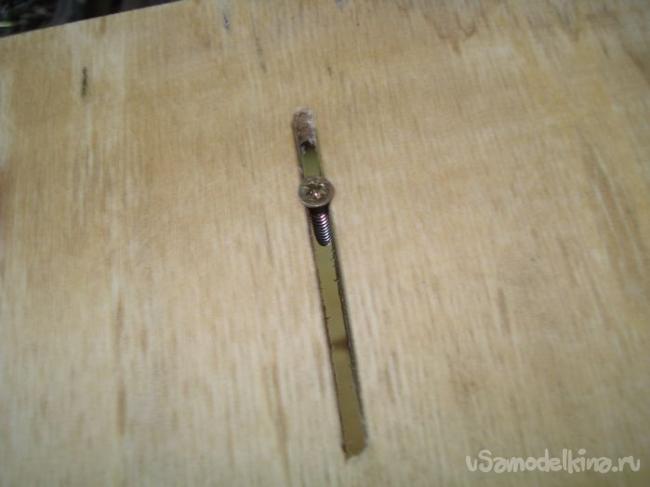

Снимем небольшую фаску для потайного хода шурупов.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ


Самодельные барашки.

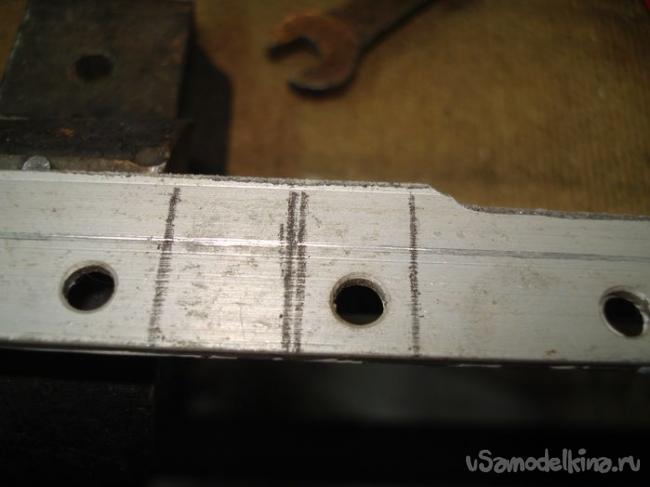

Из алюминиевого уголка сделаем самодельные гайки-барашки, разметим их размеры по 10 мм.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

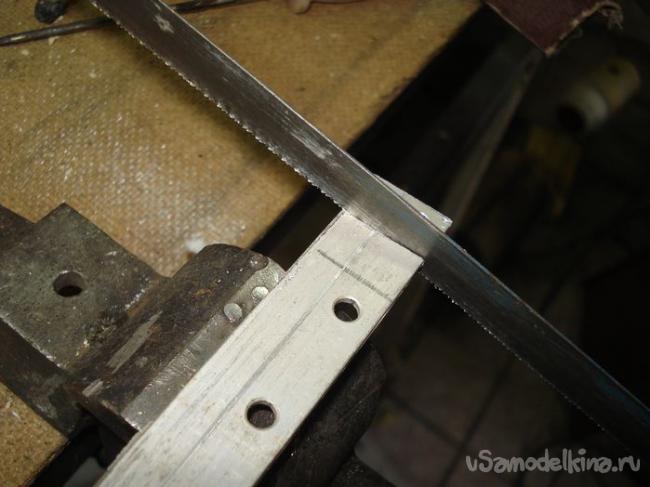

Отпиливаем.
Трех осевые тиски из фанеры для ЧПУ

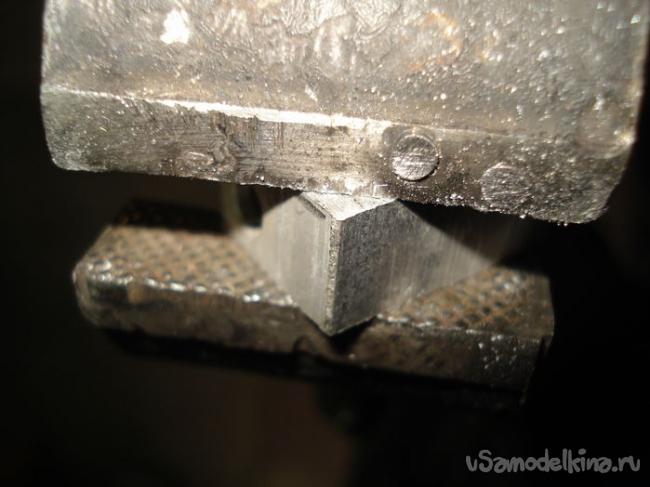

Зажимаем в ручные тиски и стачиваем угол в плоскость
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

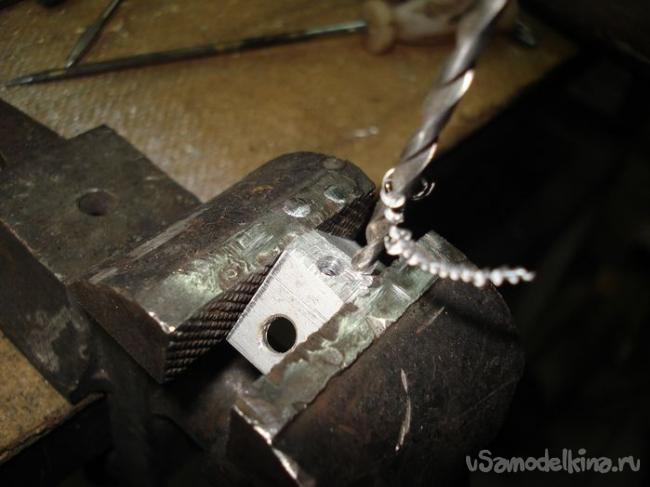

Сверлим отверстия и нарезаем резьбу М4.
Трех осевые тиски из фанеры для ЧПУ

Готовые гайки.
Трех осевые тиски из фанеры для ЧПУ


Рабочая губка.

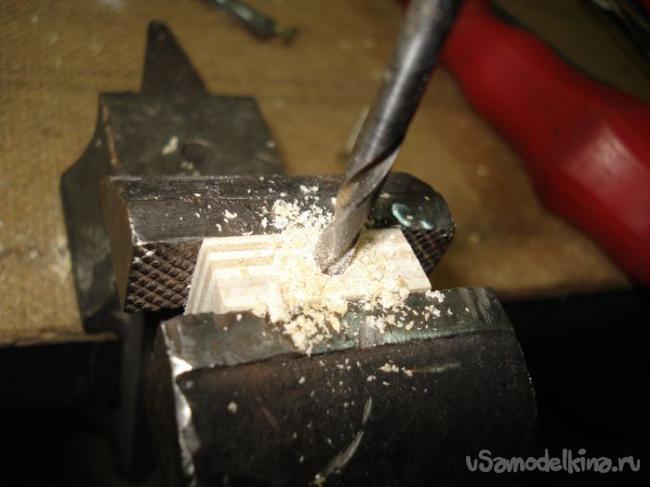

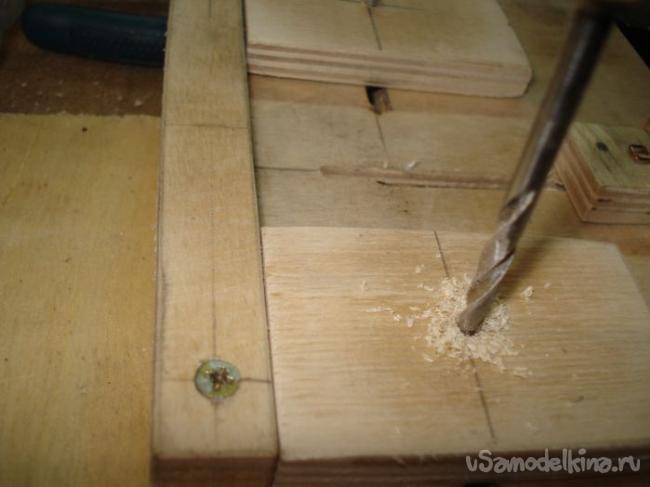

По центру просверлим отверстие d=5 мм, глубиной равной замковой части оси.
Трех осевые тиски из фанеры для ЧПУ

Сверли разными сверлами, по очереди.
Трех осевые тиски из фанеры для ЧПУ

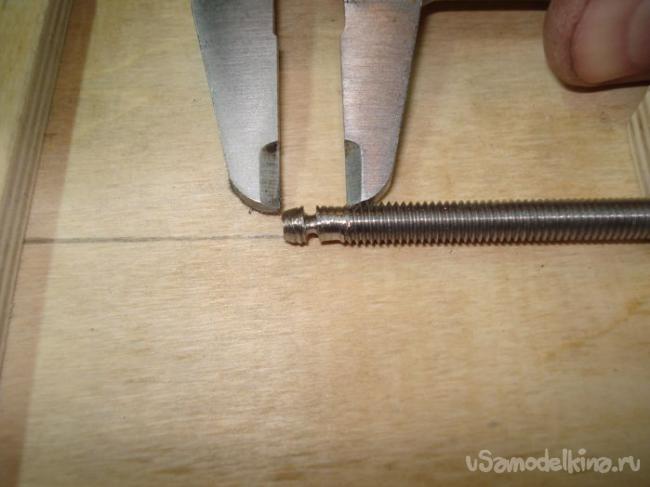

Размер замковой части.
Трех осевые тиски из фанеры для ЧПУ

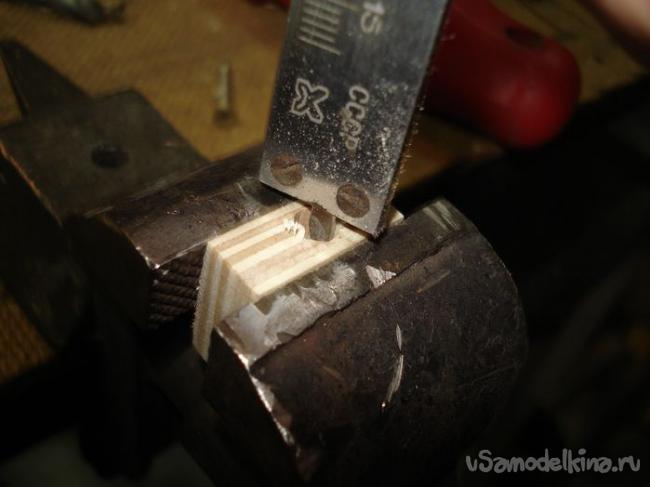

Контролируем глубину сверления.
Трех осевые тиски из фанеры для ЧПУ

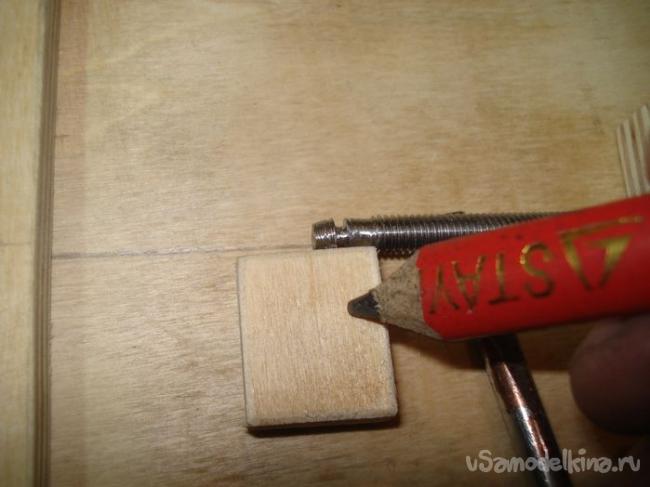

Отмечаем точки сверления под проволочный замок.
Трех осевые тиски из фанеры для ЧПУ

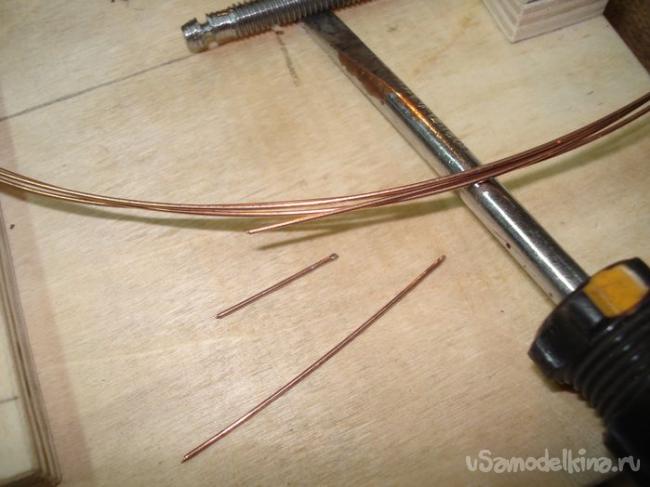

От сварочной проволоки откусываем два кусочка, для самого замка и самодельного сверла.
Трех осевые тиски из фанеры для ЧПУ

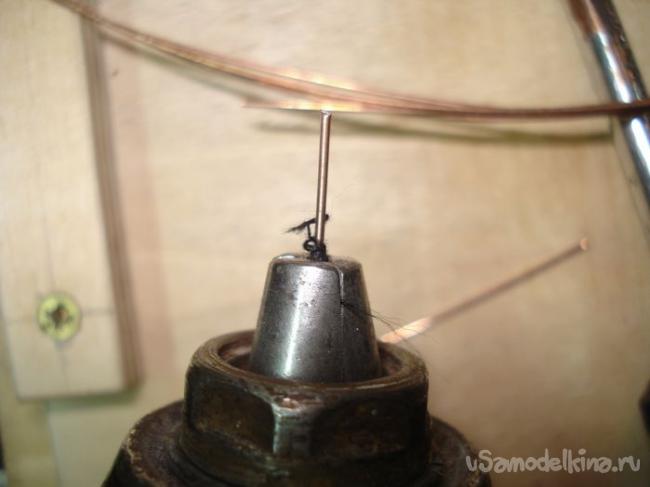

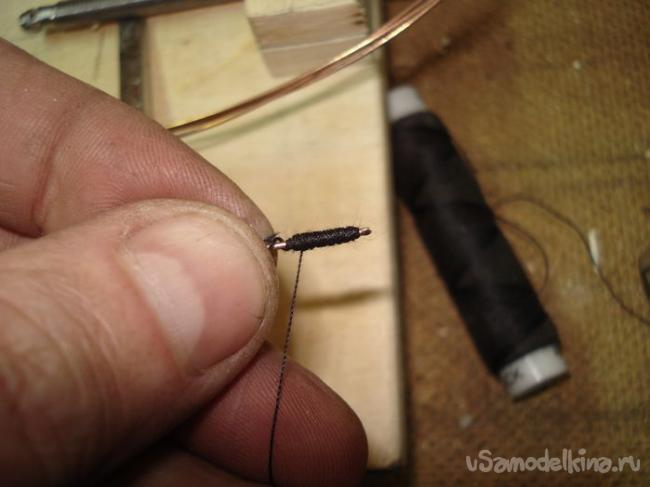

Если такое импровизированное сверло не зажимается в патроне дрели, необходимом намотать нитку.
Трех осевые тиски из фанеры для ЧПУ

Сверло готово.
Трех осевые тиски из фанеры для ЧПУ

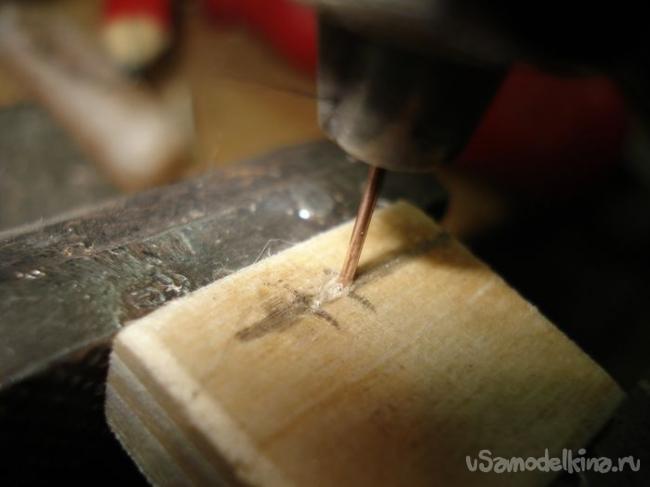

Сверлим сквозные отверстия под замок.
Трех осевые тиски из фанеры для ЧПУ

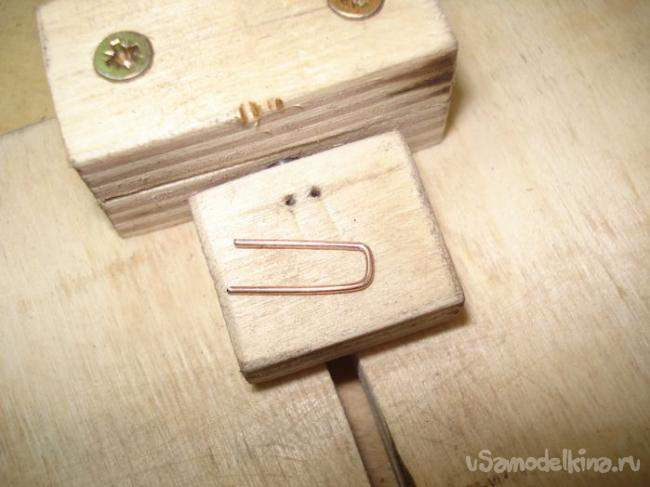

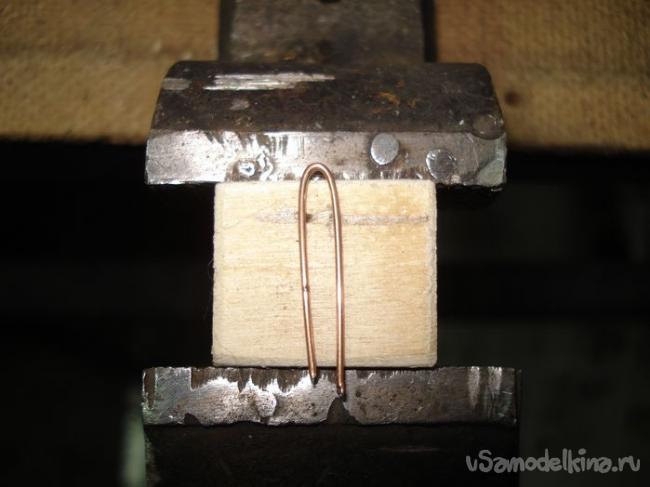

Из другого кусочка проволоки сделаем замок.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Второй вариант замка.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ


Установка боковых губок.
Разметим по центру точки для сверления.
Трех осевые тиски из фанеры для ЧПУ

Сверлим 4 мм отверстия.
Трех осевые тиски из фанеры для ЧПУ

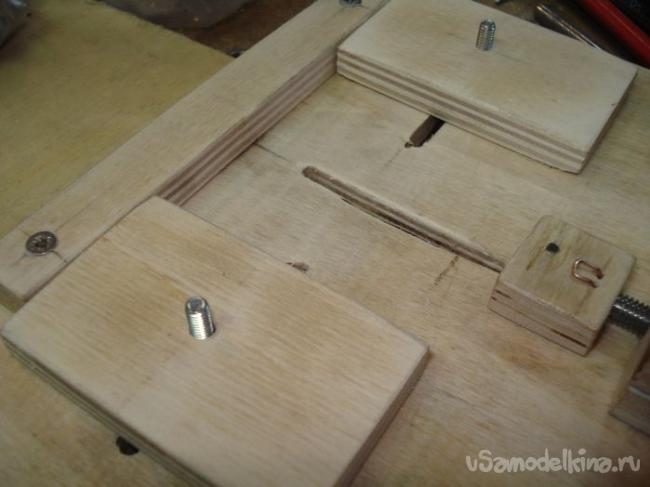

Вставим шурупы и наденем губки.
Трех осевые тиски из фанеры для ЧПУ

Все готово.

Финишное покрытие.
Вскроем все быстросохнущим лаком.
Трех осевые тиски из фанеры для ЧПУ
Трех осевые тиски из фанеры для ЧПУ

Можно еще морилкой закамуфлировать.

Проверяем в работе.
Трех осевые тиски из фанеры для ЧПУ

Как принято говорить - Наслаждаемся!
Трех осевые тиски из фанеры для ЧПУ
