Самодельный микро сверлильный станок

Тонкие сверла, диаметром менее одного миллиметра, очень легко ломаются, если не выдерживать строгий перпендикуляр к заготовке, во время сверления. Поэтому желательно использовать микро сверлильный станочек и он сэкономит Вам сверла и деньги.

На фото - Мой станок, как один из множества вариантов.
Самодельный микро сверлильный станок


Небольшой видео тест



В большинстве случаев такой сверлильный станочек делается домашними мастерами из подручных материалов.
Предлагаю Вам посмотреть мой вариант самоделки -- Из того, что было ! --.

ПУНКТ 1. Материалы и инструменты:
Самодельный микро сверлильный станок

• Механизм от старого фотоувеличителя
• Кусок ЛДСП
• Микро дрель (самодельная)
• Электро лобзик
• Электро дрель
• Струбцина, угольник, линейка, карандаш
• Метчик М3, М9, 5 шт. болтов М3
• Пружина (не обязательно)

ПУНКТ 2. Слесарные работы.
Вот такой старый механизм, регулятор резкости от советского фотоувеличителя, подвернулся мне под руку, поэтому было решено применить его для данного устройства.
Самодельный микро сверлильный станок

Если вы не левша, то необходимо переставить ручку на противоположную сторону.
Самодельный микро сверлильный станок

Открутим две пластины крепление механики и развернем ручку.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Сразу подадим густую смазку в узел вращения, ведущее колесико смазывать не надо.
Самодельный микро сверлильный станок

Удалим ненужную нам резиновую гофру.
Самодельный микро сверлильный станок

Подберем и установим подходящую пружину, для облегчения обратного хода.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Разметим на ЛДСП квадрат со сторонами 120х120 мм.
Самодельный микро сверлильный станок

Зафиксируем заготовку струбциной и выпилим основу для станка.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Нанесем по контуру подходящей трубки разметку для скругления углов.
Самодельный микро сверлильный станок

Обработаем на абразивном камне углы и кромки.
Самодельный микро сверлильный станок

Получилось вот такое основание (мини станина).
Самодельный микро сверлильный станок

Из ламината сделаем ручку управления (подачи).
Самодельный микро сверлильный станок

Начертаем ее вид.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Наметим точки под крепежные болтики.
Самодельный микро сверлильный станок

Просверлим отверстия сверлом d= 4 мм.
Самодельный микро сверлильный станок

Выпиливаем по контуру лобзиком.
Самодельный микро сверлильный станок

Обрабатываем на точильном камне, скругляем острые кромки и примеряем на место.
Самодельный микро сверлильный станок

Совмещаем отверстия с выпуклыми выступами на ручке.
Самодельный микро сверлильный станок

Сдвигаем совмещая по центру.
Самодельный микро сверлильный станок

Намечаем острым шилом точку сверления.
Самодельный микро сверлильный станок

Сверлим отверстие d=2.5 мм.
Самодельный микро сверлильный станок

Совмещаем и фиксируем шилом оба отверстия и намечаем вторую точку для сверления.
Самодельный микро сверлильный станок

Просверливаем второе отверстие.
Самодельный микро сверлильный станок

Подбираем подходящие по размеру болтики М3.
Самодельный микро сверлильный станок

Нарезаем соответствующую метчиком резьбу М3. Нарезку производить очень аккуратно, взад-вперед-взад-вперед, по понемногу, чтобы хорошо очищалась стружка и не лопнул хрупкий совковый материал.
Самодельный микро сверлильный станок

Как результат, резьба получается качественная.
Самодельный микро сверлильный станок

Примеряем как все совпадает.
Самодельный микро сверлильный станок

Намечаем в основании станины точку крепления оси механизма.
Самодельный микро сверлильный станок

В несколько этапов просверливаем отверстие d=9 мм.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Примеряем как подходит микро дрель к крепежному кольцу механизма.
Самодельный микро сверлильный станок

Придется развернут скобу на 180 градусов. Разберем снова крепление и развернем на оси скобу, соберем о обратном порядке.
Самодельный микро сверлильный станок

Теперь запас хода увеличился.
Самодельный микро сверлильный станок

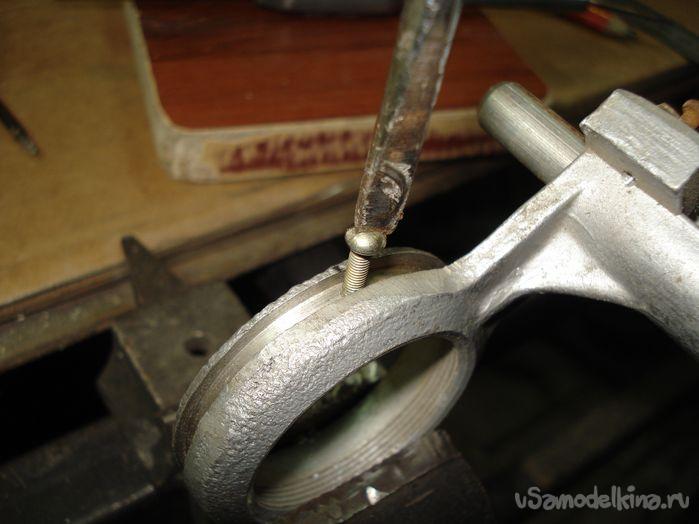

Намечаем три точки под отверстия болтов крепления мотора, расположим их треугольником.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Сверлим сверлом d=2.5 мм.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Нарезаем метчиком резьбу М3.
Самодельный микро сверлильный станок

Подберем подходящие по длине три болтика М3.
Самодельный микро сверлильный станок

Вот что должно получиться.
Самодельный микро сверлильный станок

За одно просверлим отверстие для лампочки (светодиода) подсветки рабочей зоны.
Самодельный микро сверлильный станок

Сделаем наклон сверла по направлению к центру станины, чтобы светодиод светил непосредственно в рабочую зону.
Самодельный микро сверлильный станок

Отверстие не досверливаем немного до конца, чтобы получился рубец ограничитель для лампочки.
Самодельный микро сверлильный станок

Устанавливаем мотор на нужную высоту и равномерно зажимаем болтиками.
Самодельный микро сверлильный станок

Прогоняем резьбу М9 в ЛДСП.
Самодельный микро сверлильный станок

Вкручиваем ось и контрим гайкой.
Самодельный микро сверлильный станок

Установим ручку подачи на место.
Самодельный микро сверлильный станок

Ослабим болты подъемного механизма и выставим необходимый угол поднятия ручки, закрутим обратно.
Самодельный микро сверлильный станок

Примерно выглядит так.
Самодельный микро сверлильный станок

Благодаря наличию разрезной трубки на корпусе мотора, происходит равномерное и сильное зажатие дрели всего лишь небольшим затягиванием трех болтиков крепления.
Самодельный микро сверлильный станок

Просверлим еще небольшое отверстие для будущего крепления кабеля питания.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

На этом слесарные работы закончены.

ПУНКТ 3. Электрика.
Возьмем подходящую лампочку, в зависимости он напряжения питания мотора, если надо, установим понижающий резистор.
Самодельный микро сверлильный станок

Припаиваем провода на выводы мотора.
Самодельный микро сверлильный станок

Для изоляции и удобства монтажа используем термоусадочную трубку.
Самодельный микро сверлильный станок

Установим лампочку на свое место.
Самодельный микро сверлильный станок

Зафиксируем кабель парой витков проволоки.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок

Все готово.

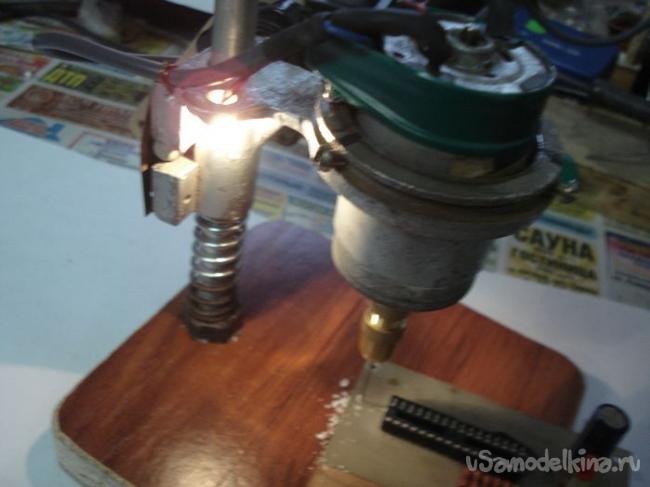

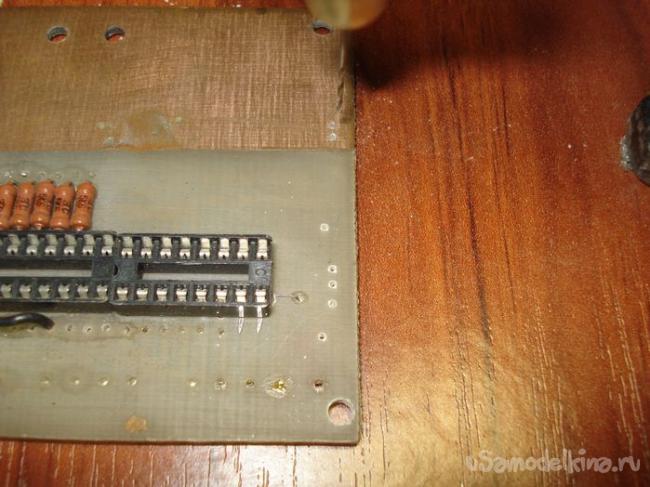

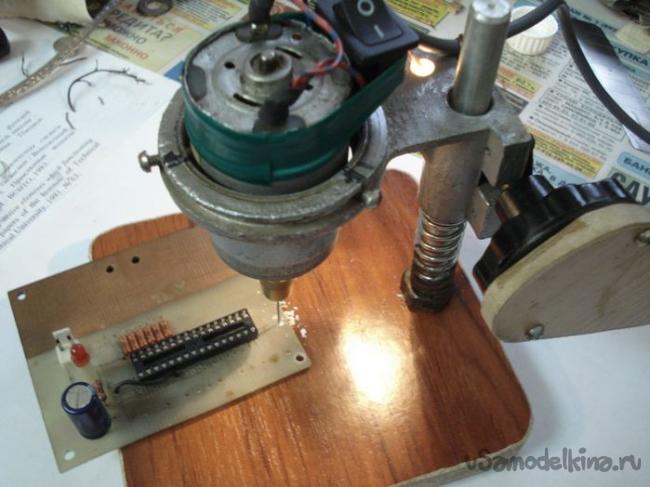

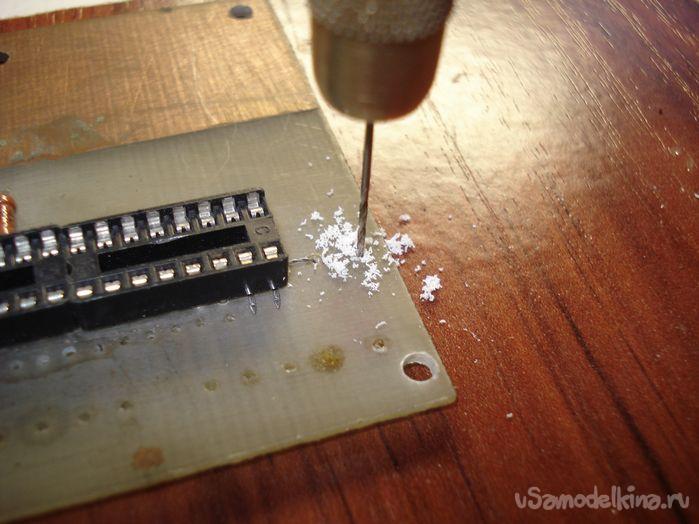

ПУНКТ 4. Проверка в работе.
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок
Самодельный микро сверлильный станок
