Любителям самодельного оружия предлагаем сесть поудобнее, поскольку в этом материале представим обзор изготовления арбалета обратной конструкции. Первым делом объясним, почему именно конструкция этого арбалета называется обратной: дело в том, что его тетива натягивается в обратную сторону, что позволяет получить значительно большую мощность.

Начнем с просмотра авторского видеоролика



Что же нам понадобится для изготовления такого арбалета:
- деревянная планка толщиной 15 мм и шириной 28 мм;
- линейка;
- карандаш;
- ножовка;
- дрель;
- болты, шайбы и гайки;
- два ролика;
- пружина;
- два металлических уголка;
- капроновая веревка;
- дверная петля;
- металлическая пластина.

Делаем арбалет обратной конструкции

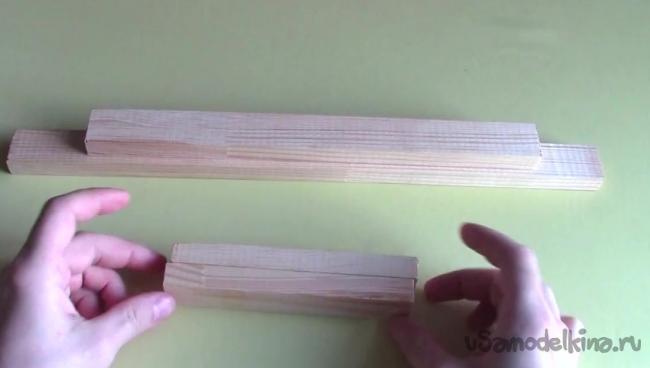

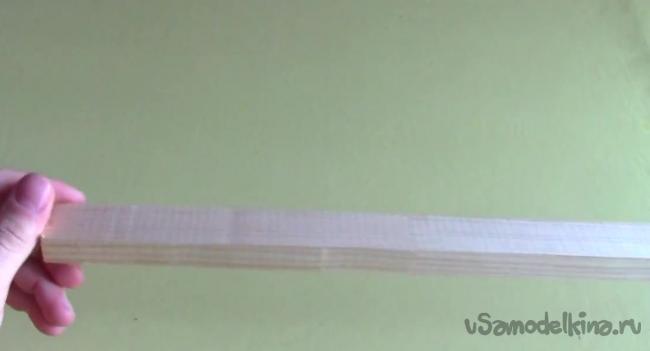

Берем планку, которую необходимо использовать для вырезания четырех заготовок. Длина первой заготовки должна быть равна 43 см, второй – 31 см. Остальные две заготовки должны быть равны 15 см.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

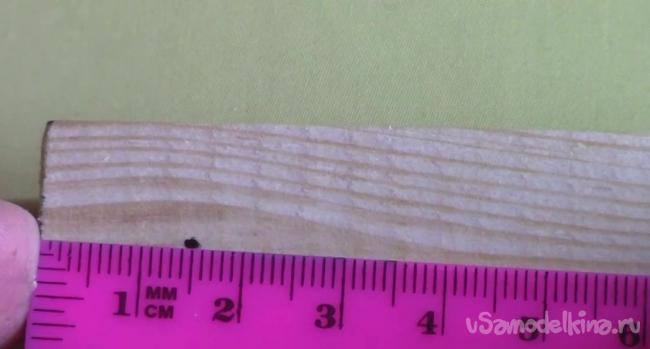

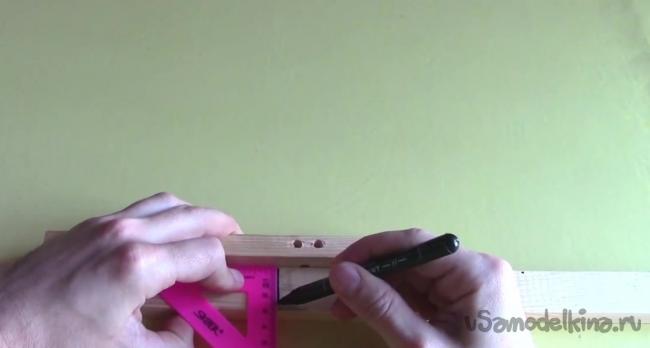

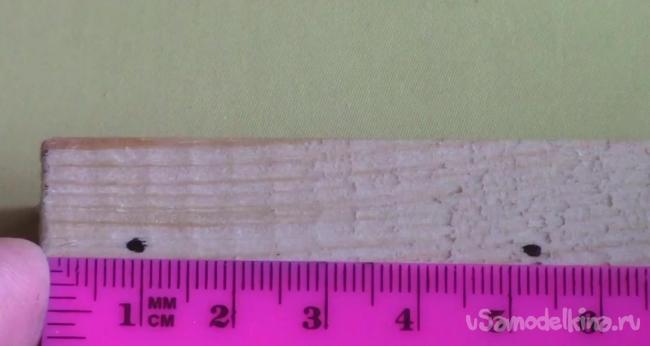

Далее возьмем две короткие заготовки и из каждого края делаем отметки на 1 см. Также с одного края обеих заготовок делаем по одной отметке в 5 см.
Делаем арбалет обратной конструкции

Следующим шагом берем среднюю планку и делаем отметки в 1.5 см от обеих краев.
Делаем арбалет обратной конструкции

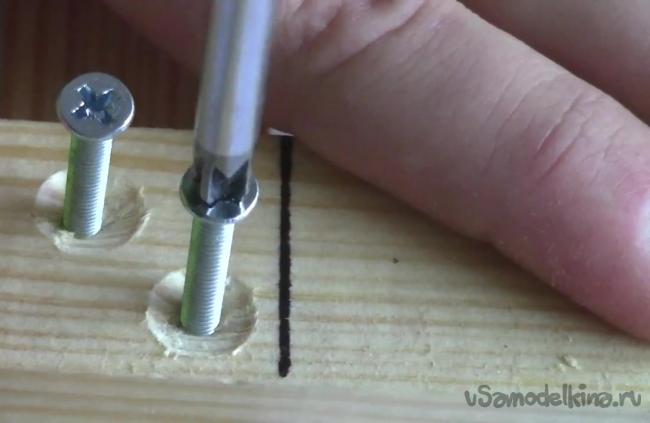

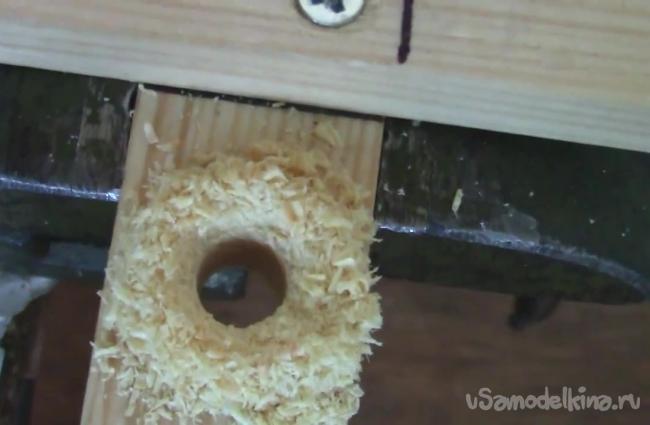

Проделываем отверстия в отмеченных местах.
Делаем арбалет обратной конструкции

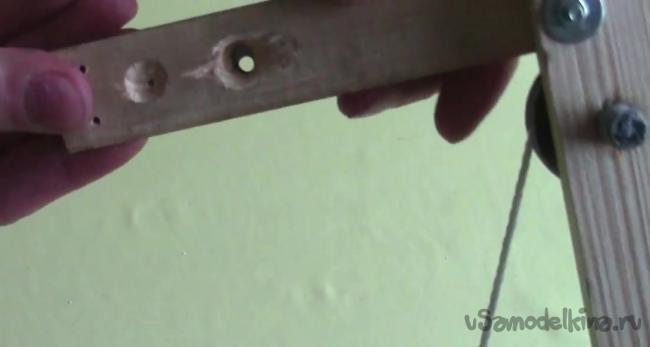

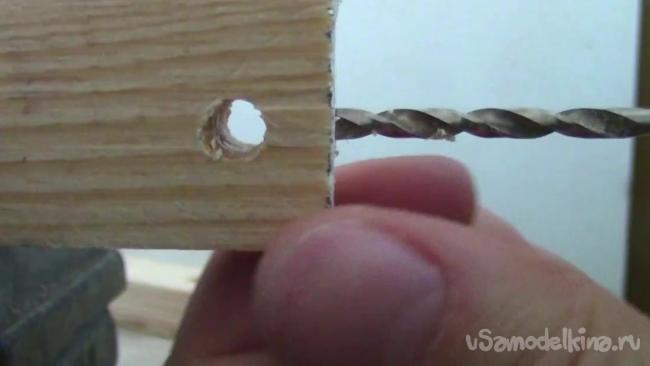

На краях коротких планках делаем сквозные отверстия, идущие к просверленным на предыдущем этапе отверстиям.
Делаем арбалет обратной конструкции

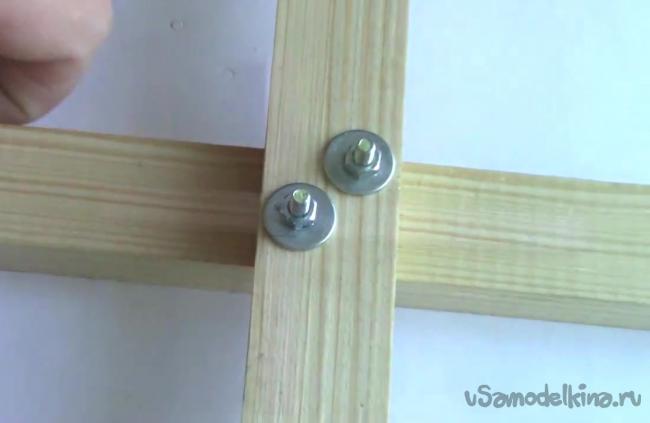

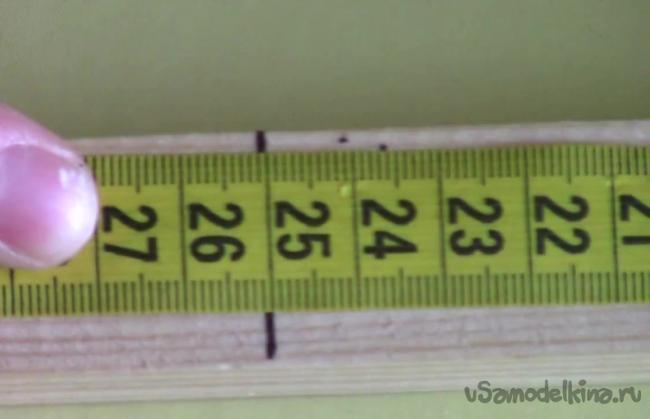

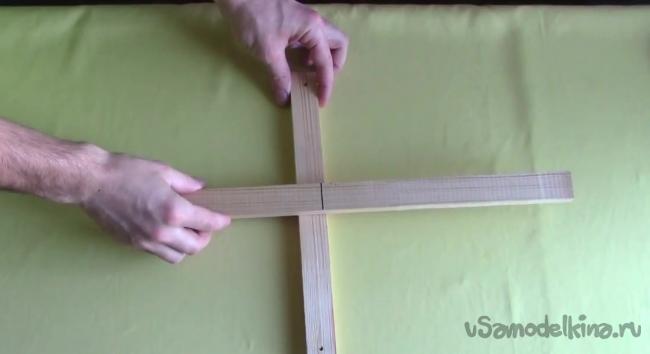

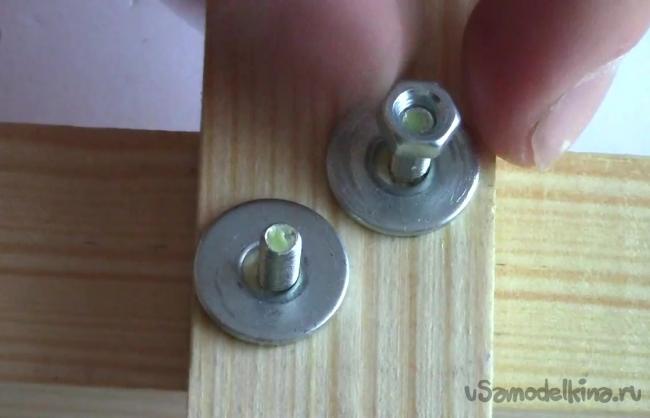

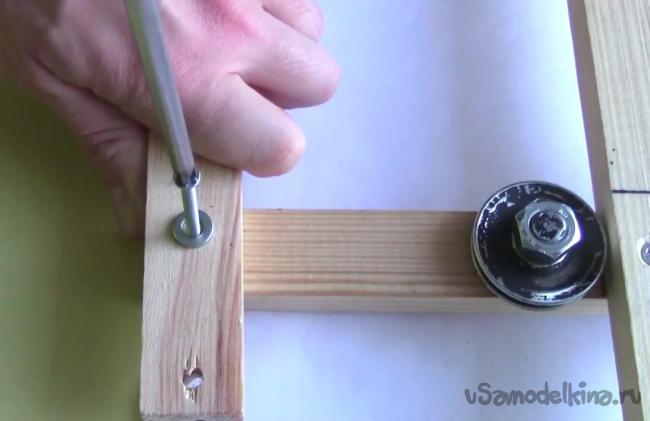

Далее к самой длине планке на отметке 25 см закрепляем среднюю планку. Делать это будем при помощи болтов, шайб и гаек.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

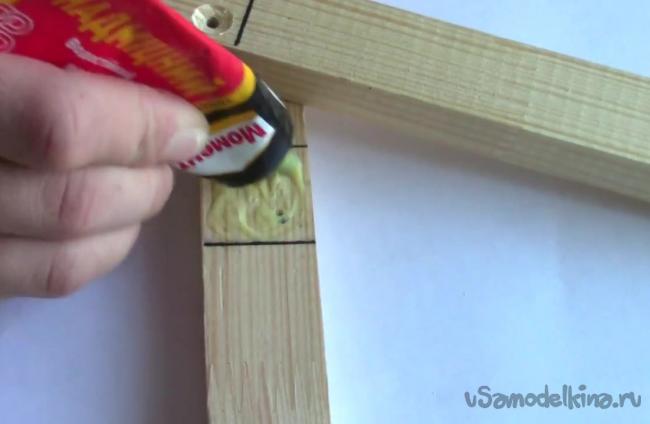

Для большей надежности автор идеи наносит между двумя планками слой клея.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

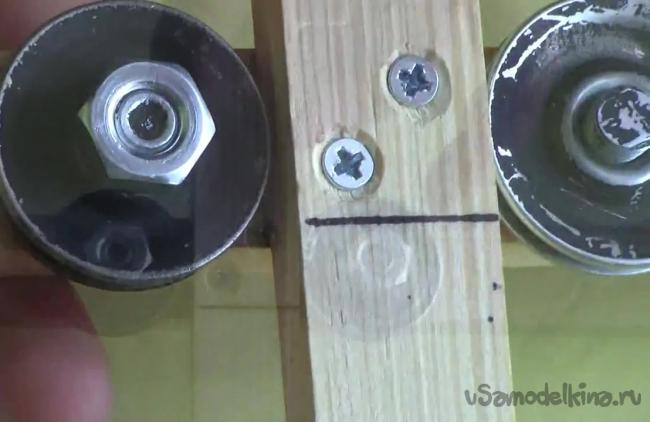

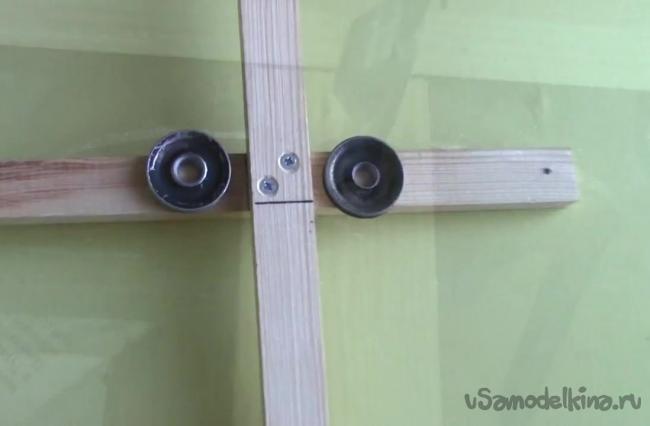

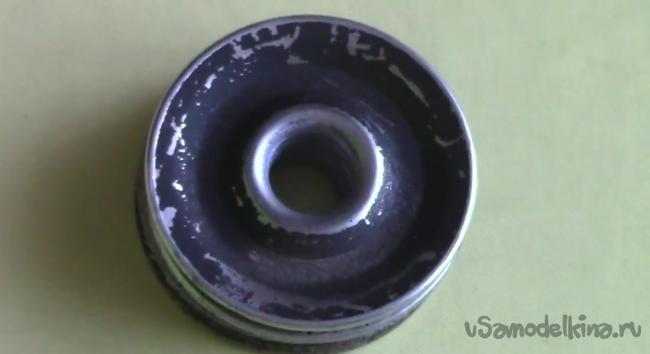

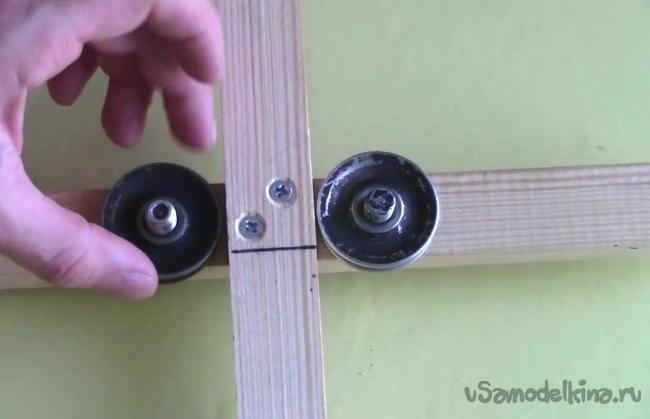

Теперь берем два ролика, которые также использовали для изготовления блочного лука, и закрепляем при помощи болтов рядом со средней планкой, как это показано на рисунке ниже.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

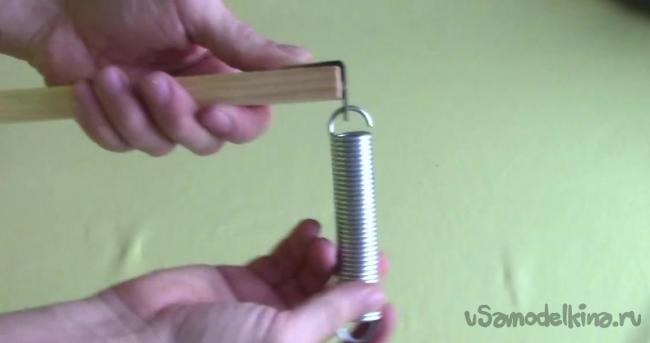

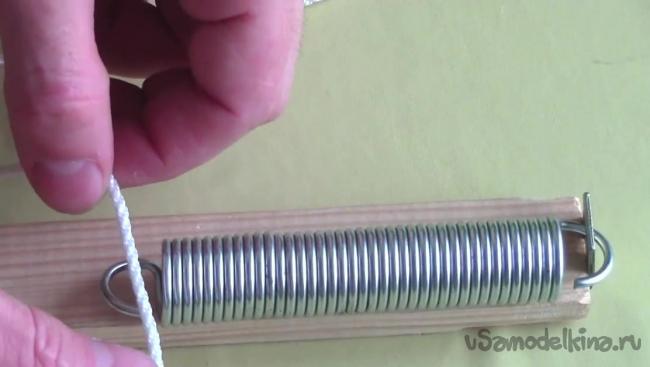

После этого берем пружину, которую также можно приобрести на авторынке, и закрепляем ее на арбалете при помощи металлического уголка.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

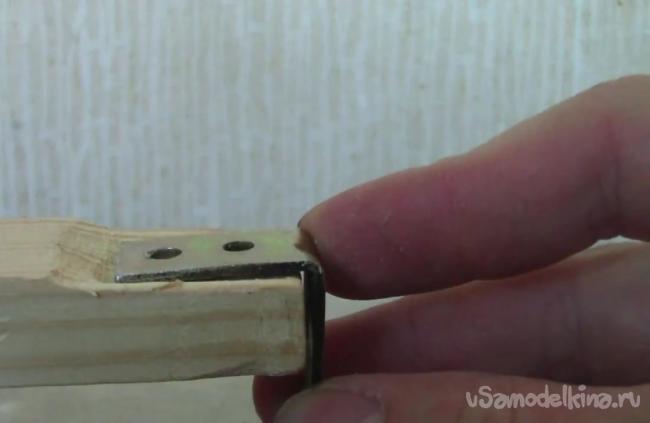

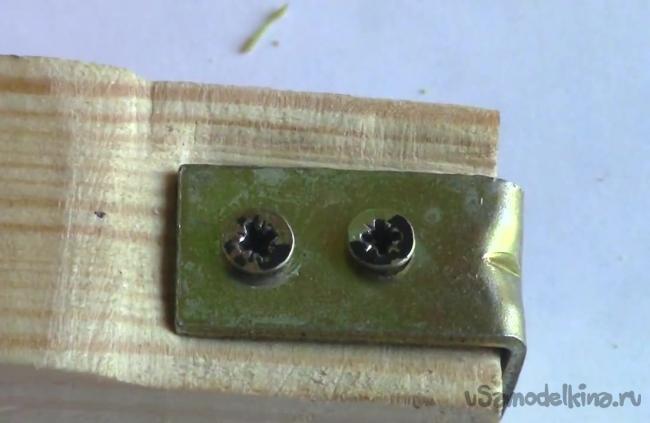

Уголок должен быть установлен на краю длинной планки саморезами, однако он будет мешать вылету стрелы. Чтобы избежать этого, делаем небольшое углубление на планке.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

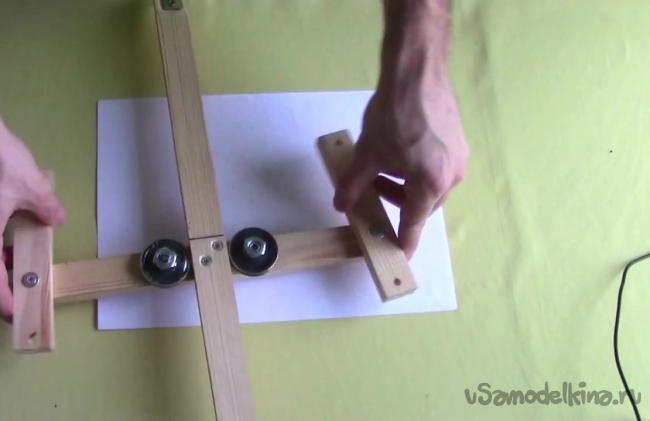

Следующим шагом берем короткие планки, которые закрепляем на полученной основе нашего арбалета темы же болтами.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

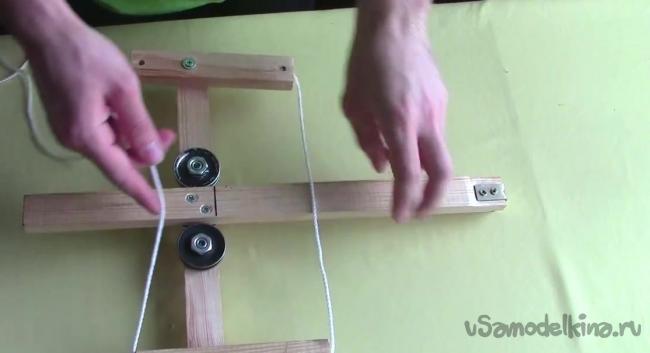

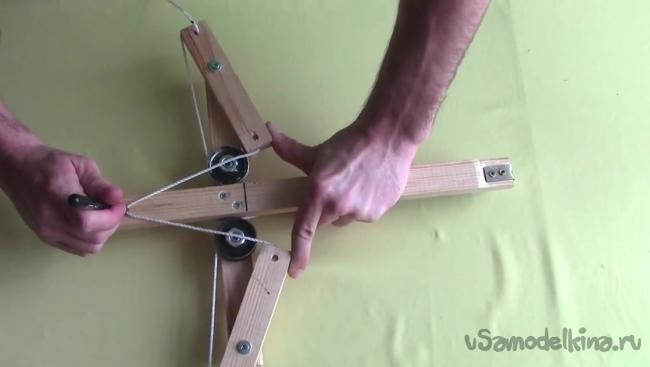

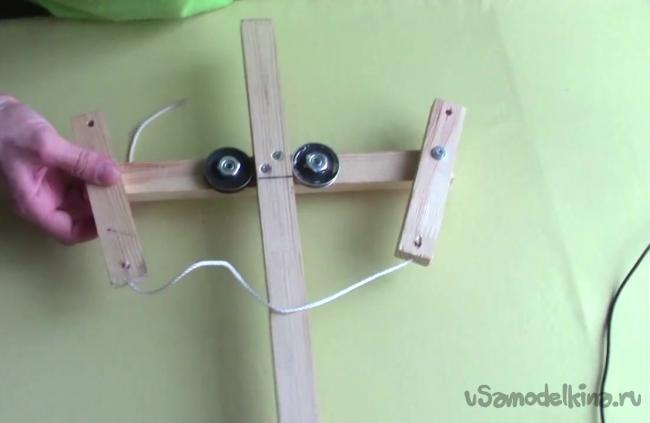

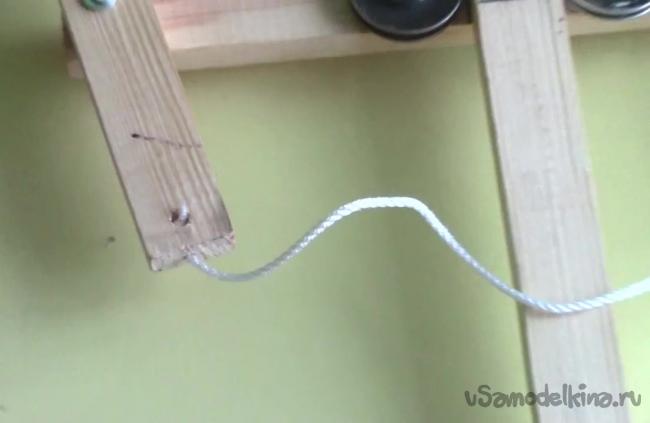

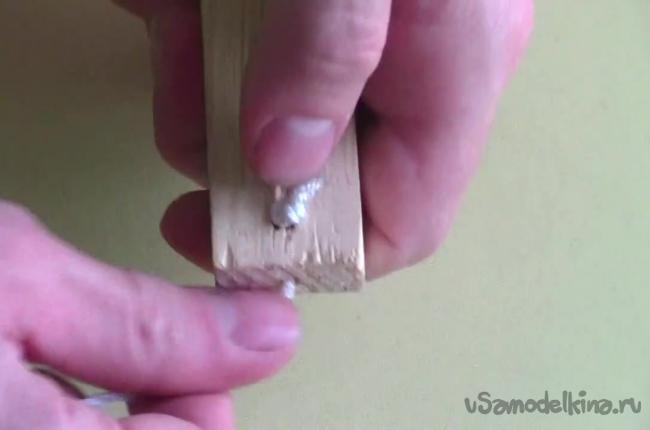

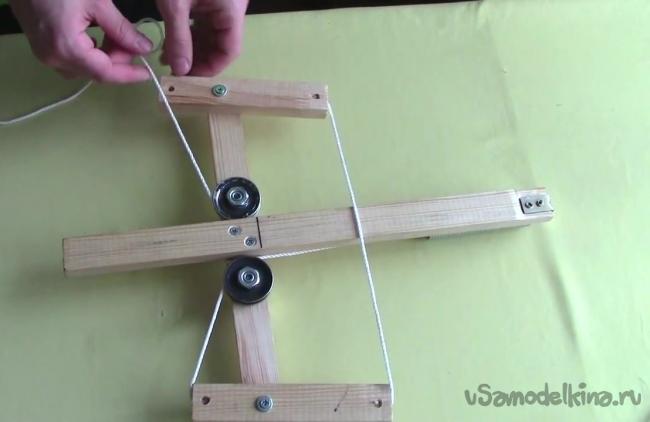

Берем отрезок капроновой веревки и закрепляем его на плечах арбалета, используя сквозные отверстия. Таким образом, соединяем плечи между собой.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

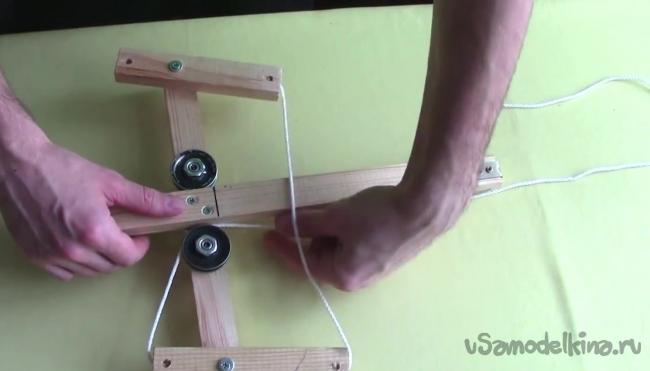

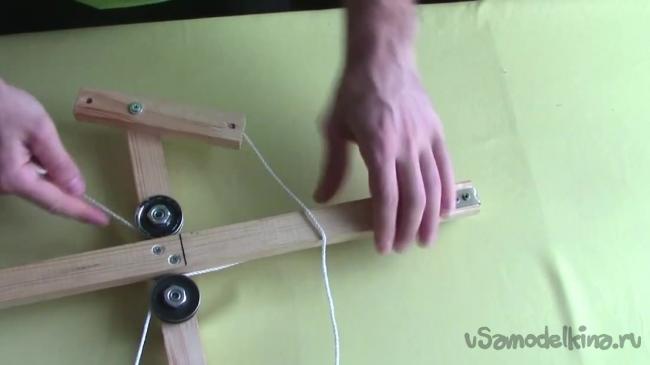

Далее берем еще один отрезок веревки, крепим его к одному из плеч, продеваем через ролик, после этого через пружину, через второй ролик, прикрепляя в конце ко второму плечу. Длина веревки должна быть такой, чтобы пружина с трудностью доходила до ее середины.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

Перейдем к изготовлению спускового механизма. Для этого полностью натягиваем тетиву арбалета и делаем отметку в конечной точке.
Делаем арбалет обратной конструкции

Проделываем отверстие по отметке.

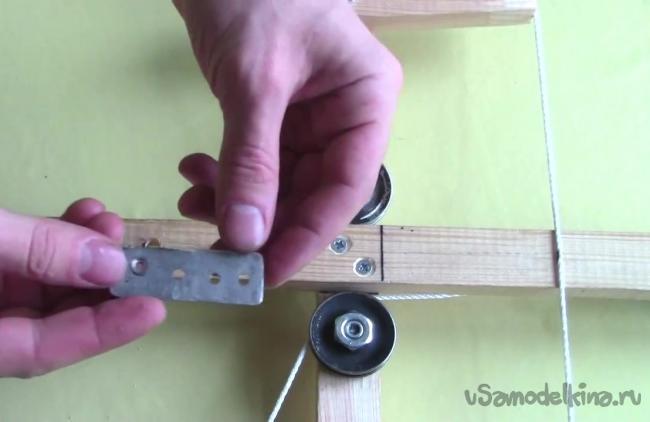

Берем металлическую пластину и вырезаем из нее заготовку, похожую на ту, которую можно увидеть на рисунке ниже.
Делаем арбалет обратной конструкции

Крепим пластину так, чтобы отверстие на ней совпадало с отверстием на арбалете.
Делаем арбалет обратной конструкции

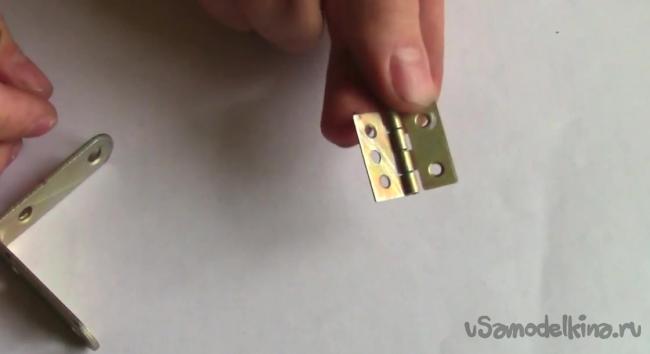

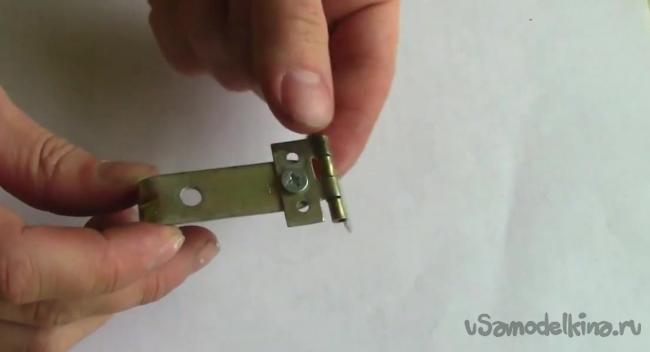

Берем дверную петлю и соединяем ее с металлическим уголком при помощи болта.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

Закрепляем полученную заготовку с обратной стороны пластины.
Делаем арбалет обратной конструкции

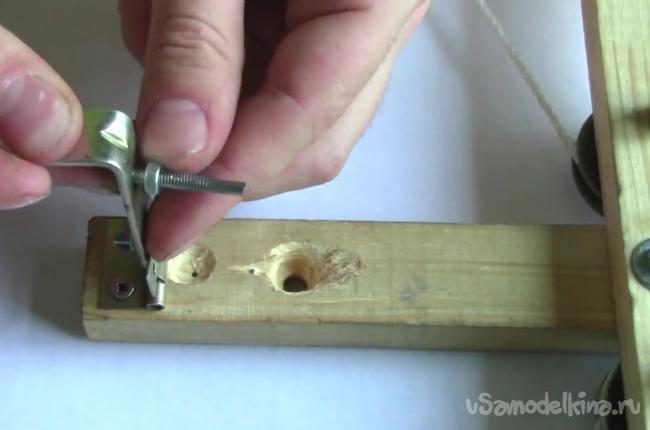

Далее нам понадобится еще один болт. Стачиваем резьбу у его края и крепим его к уголку так, чтобы он проходил через отверстия на арбалете и металлической пластине.

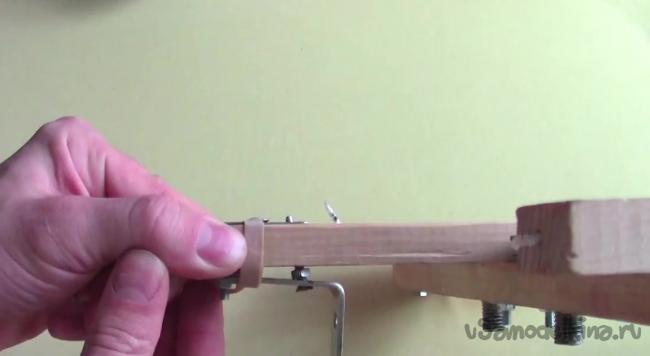

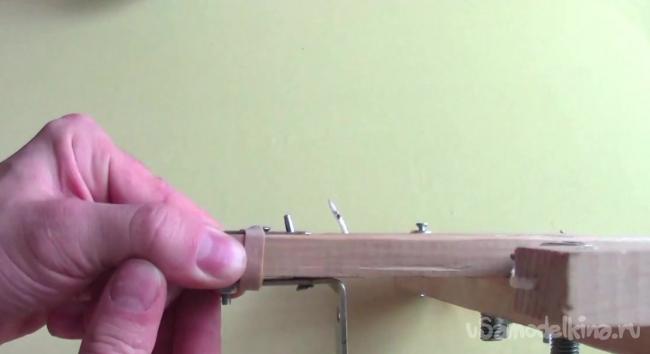

Надеваем на уголок резину. Таким образом можно изготовить несложный спусковой механизм, который работает по следующему принципу. На выступ из болта крепится тетива, а при нажатии на курок, болт спускается вниз и освобождает тетиву.
Делаем арбалет обратной конструкции
Делаем арбалет обратной конструкции

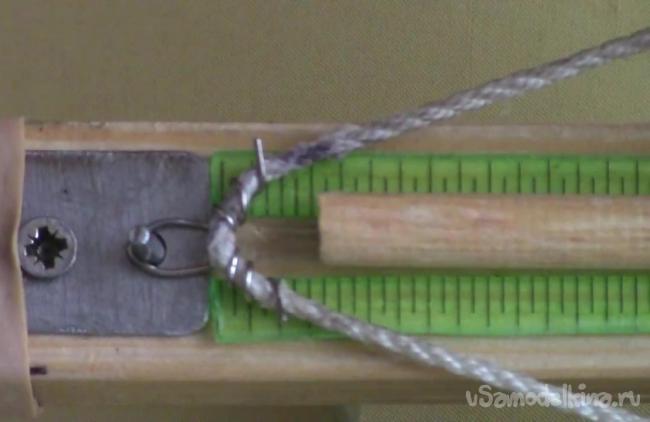

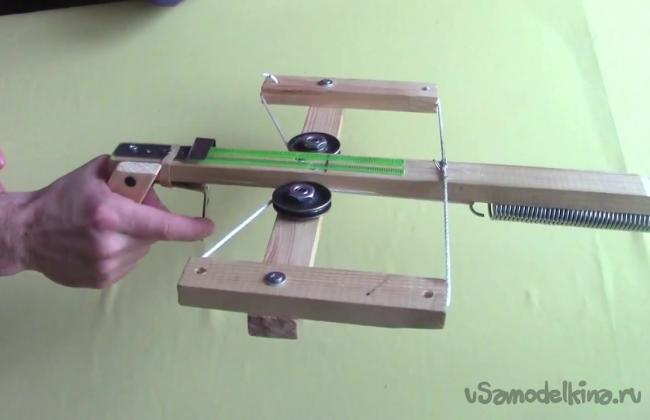

Наконец, можно сделать направляющую для арбалета. А сделать ее можно из обычной линейки, которую следует просто разделить на две части и зафиксировать по краям планки.
Делаем арбалет обратной конструкции

Держатель для стрел можно вырезать из обычной консервной банки, а ручку можно изготовить из куска деревяшки, который следует просто прикрутить на арбалете саморезом. При желании, конечно, можно покрасить арбалет в любой цвет.
Делаем арбалет обратной конструкции
