Самодельный дачно-дворовый музыкальный центр (часть 1)

Весна - как много в этом слове! Пора работы во дворе, на даче, саду и огороде, ну как тут обойдешься без хорошей музыки, поэтому давайте сделаем садово-дачный (кто как хочет, так и называйте) музыкальный центр своими руками.
Самодельный дачно-дворовый музыкальный центр (часть 1)

На фото: Внешний вид, промежуточного этапа изготовления.

ПУНКТ 1. Приступим.

Что нам необходимо для этого:
- Старая но еще рабочая пассивная музыкальная колонка, средних размеров
- Старая кассетная автомагнитола
- Старый блок питания от компьютера АТ или АТХ
- Небольшой экранированный аудио кабель с мини джеком 3.5 на конце
- Шнур питания с вилкой 220в.

Инструменты:
- Электродрель
- Электролобзик
- Болгарка
- Клей по дереву.

Я буду переделывать свою старую самодельную акустическую колонку, которая уже много лет работала и жила на улице, теперь пришла пора ее модернизировать.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Вот в таком ужасном виде она предстала на рабочем верстаке.
Самодельный дачно-дворовый музыкальный центр (часть 1)


ПУНКТ 2. Электроника.
Для сердца музыкального центра хорошо подойдет старая кассетная автомобильная магнитола, которая наверняка завалялись в гараже у каждого автолюбителя.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Для питания приспособим самый универсальный и распространенный БП в мире, это блок питания от любого системника ПК, который 100% есть у каждого, кто заходит на сайт мастеров Самодельщиков.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Для начала давайте доработаем нашу автомагнитолу выносным аудио входом, благодаря которому она сможет гордо называться Мультисистемной, мы сможем подключать любое мобильное устройство, гаджет с wi-fi для прослушивания огромного количества интернет радио станций.

Для начала давайте разберем магнитолу и припаяем экранированный аудио кабель с мини джеком 3.5 на конце, к которому и будет подключаться наш современный друг телефон, планшет или другое устройство, имеющее разъем для наушников на своем борту.

Выкрутим все необходимые болты и снимем верхнюю крышку корпуса.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Выкрутим боковые четыре болтика.
Самодельный дачно-дворовый музыкальный центр (часть 1)

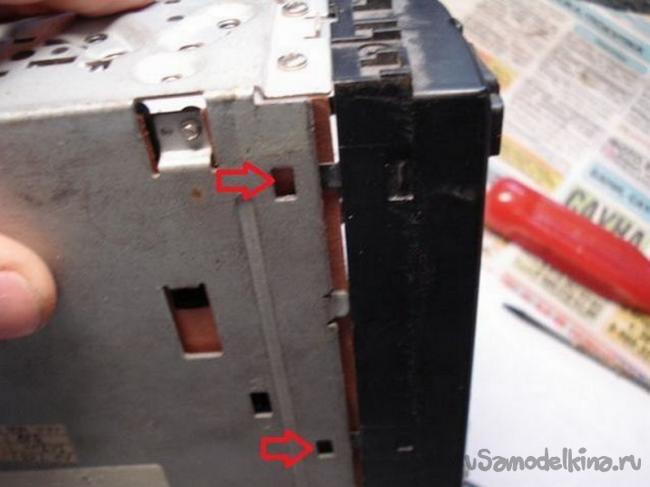

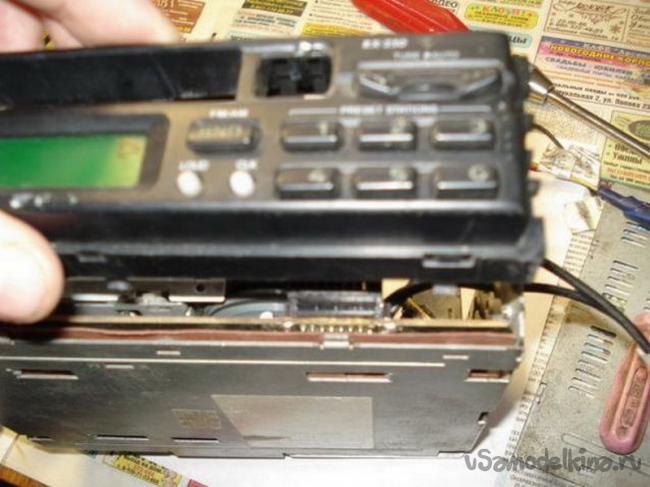

Нажимая на пластмассовые замки отверткой снимаем переднюю панель.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Открутим все болты крепления радиатора микросхемы УНЧ, это такая большая алюминиевая деталь сзади магнитолы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Аккуратно снимем ее и положим в сторону. Стрелочка указывает на микросхему УНЧ, при обратной сборке не забудем освежить термопасту на ней.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

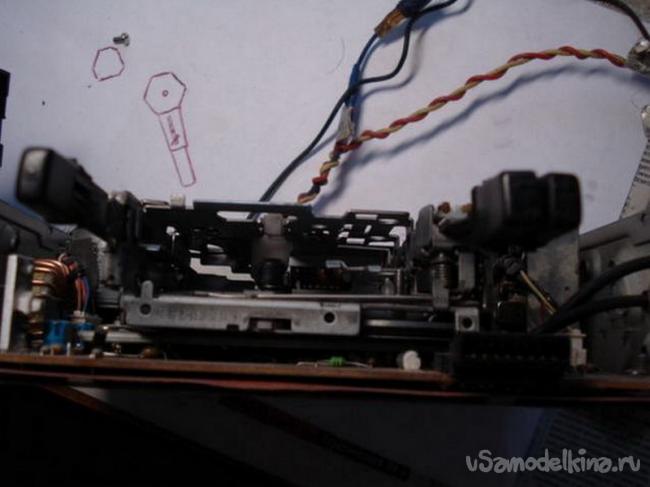

Выкрутим пять болтиков крепления кассетного привода и отсоединим два разъема (в другой магнитоле возможны вариации).
Самодельный дачно-дворовый музыкальный центр (часть 1)

Отсоединим разъем электроники привода.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Отсоединим разъем магнитной головки.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Теперь можно вынуть сам привод и положить в сторону.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Перед нами главная плата, выкручиваем по углам четыре болтика.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Можно снимать заднюю крышку корпуса и приступать к изучению электронной схемы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Нас интересует предварительный усилитель, микросхема которая стоит рядом с разъемом магнитной головки.

На фото: Микросхема предварительного усилителя (красная звезда), разъем магнитной головки (зеленая стрелка), резисторы к которым будем припаивать аудио кабель (две зеленые стрелки).
Самодельный дачно-дворовый музыкальный центр (часть 1)

Аналогичным способом Вы также найдете микросхему в вашей магнитоле.

Варианты схем входных усилителей.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Как видите, все схемы очень похожи и аналогичны.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Соберем простую схему аудио кабеля, припаяем два маленьких электролита (но можно и без них обойтись) и мини джек 3,5 мм.
Самодельный дачно-дворовый музыкальный центр (часть 1)

А это схема поясняет куда паять сам аудио кабель с мини джеком.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Припаиваем центральные проводники на выходы с микросхемы левого и правого канала, экраны на общий провод (корпус). Изолируем, лакируем место пайки.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Удобным маршрутом выводим кабель наружу магнитолы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Устанавливаем на место привод, закручиваем болтики, подключаем разъемы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Теперь надо сделать выключатель для останавливания мотора привода кассеты.

Для того чтобы подать сигнал звука, через наш выведенный наружу кабель, на выходной усилитель магнитолы, надо вставить кассету и включить режим воспроизведения, а чтобы она не играла вместе с нашей музыкой с телефона, надо просто остановить мотор. Можно конечно отключить питание микросхемы предварительного усилителя или другие варианты, но этот способ самый простой и понятный для не подготовленного Самоделкина.
Самодельный дачно-дворовый музыкальный центр (часть 1)

В разрыв одного провода питания мотора, подключаем наш выносной выключатель, его надо разместить на корпус колонки.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Изолируем и выводим его из магнитолы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Продолжаем полную сборку корпуса, обновляем термопасту.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Крепим радиатор на место.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Переднюю панель.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Все собрано.
Самодельный дачно-дворовый музыкальный центр (часть 1)


ПУНКТ 3. Слесарная часть.
Почистим и разберем корпус колонки.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Разбираться не желает, пускаем в ход болгарку.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Пошла.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Посмотрим, что там творится.
Самодельный дачно-дворовый музыкальный центр (часть 1)

А творится, что то страшное, по остаткам экскрементов, стало понятно, что здесь был дом земляной жабы!
Самодельный дачно-дворовый музыкальный центр (часть 1)

Но как это возможно!!! :no: Единственные маленькие отверстия находятся на высоте 22 см. и никогда не опускались ниже, а судя по остатка жизнедеятельности, жила жаба там долго и регулярно выгуливалась наружу. Вот такие они меткие прыгуны оказывается. Представляю как ей было внутри во время дискотеки, меломанка блин !
Самодельный дачно-дворовый музыкальный центр (часть 1)

Обрабатываем фанеру всевозможными механизмами инструментами.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Осторожно!, я зацепил старую бумагу диффузора.
Самодельный дачно-дворовый музыкальный центр (часть 1)

При реверсе раскрутилась гайка щетки, узнал как она устроена внутри, смотрите тоже, кто не видел.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Самая лучшая обувь при работе такой щеткой, отлетающим иголкам не видать ваших ног!
Самодельный дачно-дворовый музыкальный центр (часть 1)

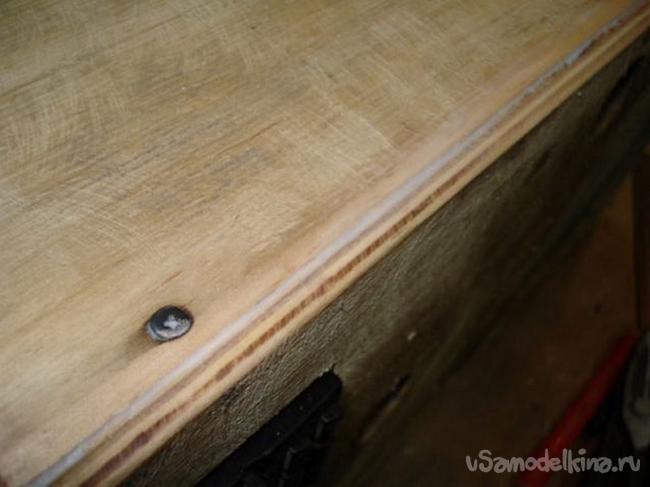

Стачиваем шляпки саморезов.
Самодельный дачно-дворовый музыкальный центр (часть 1)

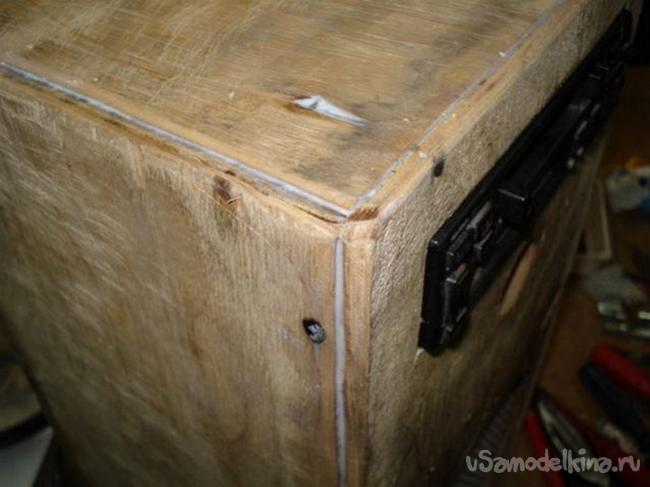

Закончили грубую очистку корпуса.
Самодельный дачно-дворовый музыкальный центр (часть 1)


ПУНКТ 4. Монтаж внутренностей.
Примеряем как помещается магнитола внутри.
Самодельный дачно-дворовый музыкальный центр (часть 1)

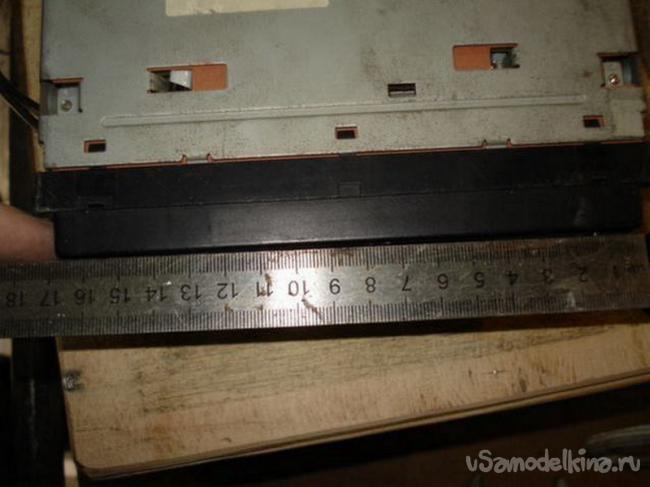

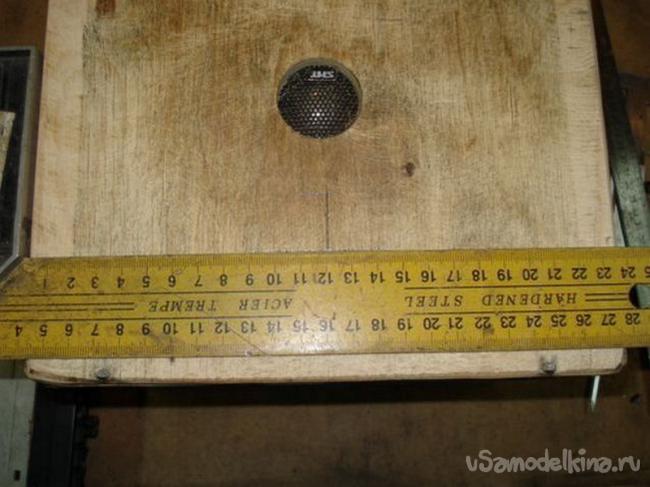

Замеряем посадочный размер лицевой панели, надо чтобы только она проходила наружу фанеры корпуса.
Самодельный дачно-дворовый музыкальный центр (часть 1)

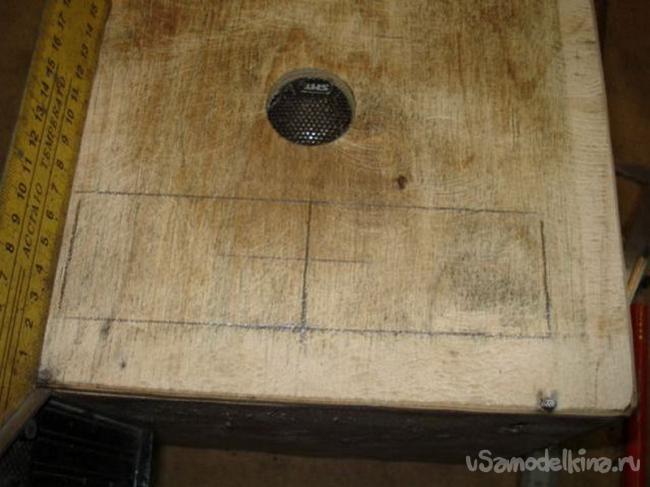

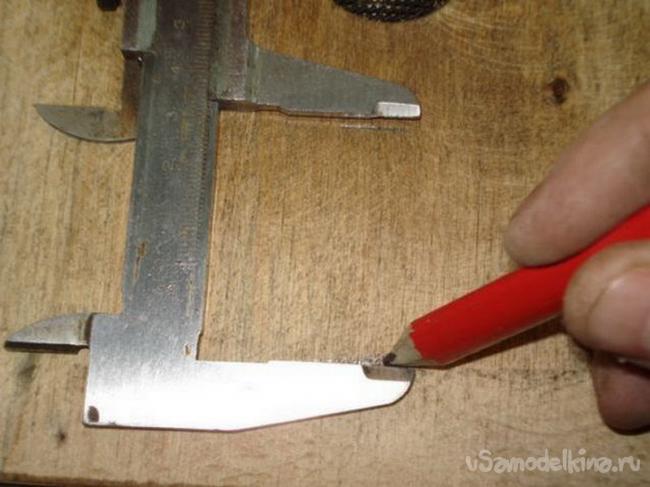

По размерам делаем разметку.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Сверлим сверлом на 8 по углам отверстия.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Выпиливаем лобзиком прямоугольник.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Примеряем как подходит панель, если надо, подгоняем еще.
Самодельный дачно-дворовый музыкальный центр (часть 1)

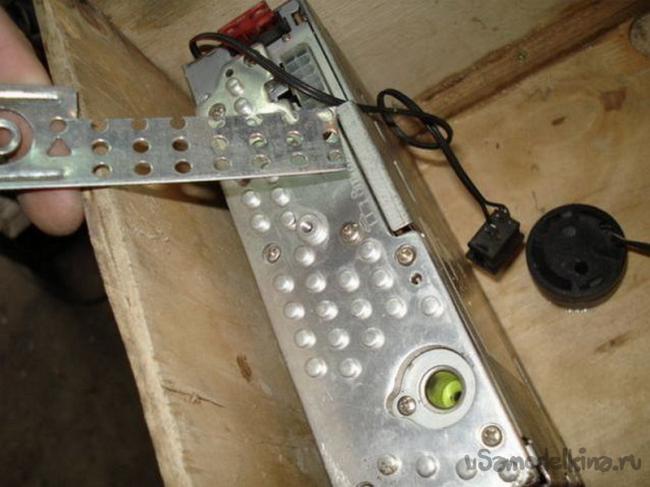

Производим замеры для изготовления креплений.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Очень удобные железки эти подвесы, пригодились и в этот раз.
Самодельный дачно-дворовый музыкальный центр (часть 1)

И по отверстиям подошли идеально.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Рассверлим сверлом на 5 мм.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Подберем болтики, как написано на корпусе, длина не должна превышать 8 мм.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Проверяем лично безопасную глубину.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Обманули, самая не глубокая резьба оказалась 15 мм., а остальные вообще бездонные, получается, кроме первого, в остальные можно вкручивать болт практически любой длины и не париться с отпиливанием.
Самодельный дачно-дворовый музыкальный центр (часть 1)

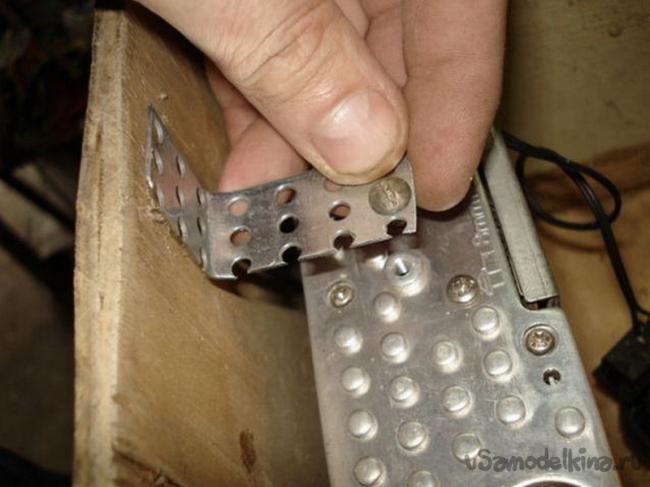

Наживляем болты и намечаем линию изгиба уголка крепления.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Зажимаем крепко в тиски.
Самодельный дачно-дворовый музыкальный центр (часть 1)

И молоточком простукивая загибаем угол.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Подобным способом делаем крепление для другой стороны.
Самодельный дачно-дворовый музыкальный центр (часть 1)

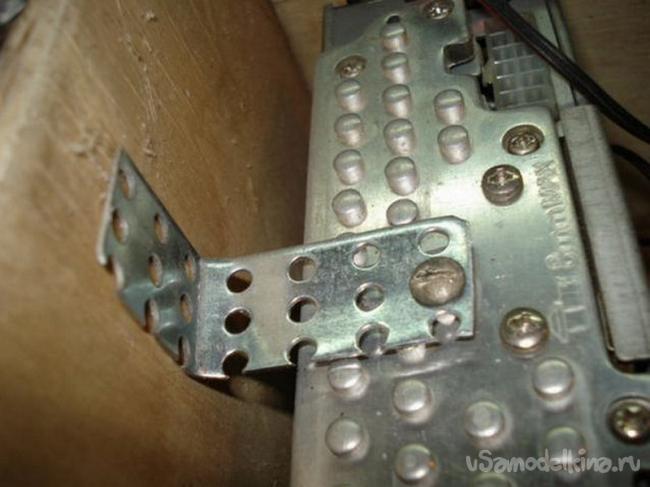

Прикручиваем оба на место.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Устанавливаем все внутрь корпуса.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Нужны небольшие саморезы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Отвертка необходима длинная, иначе никак.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Также необходима третья точка крепления.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Теперь точно не отвалится от постоянных вибраций.
Самодельный дачно-дворовый музыкальный центр (часть 1)

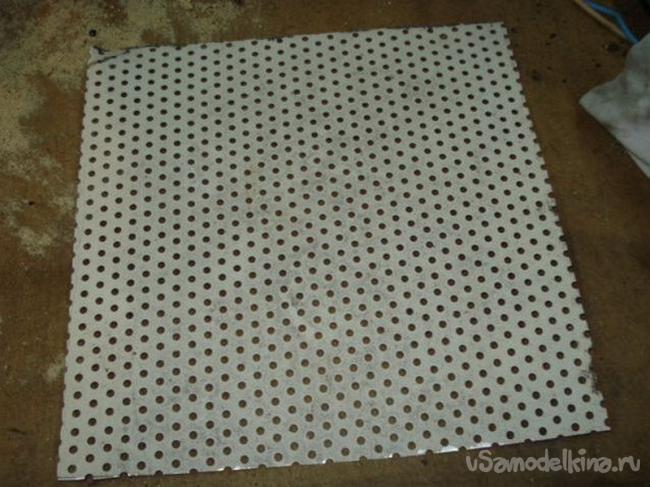

Возьмем подходящую решетку или сетку, сделаем защиту для динамика.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Выкрутим саморезы и вынем динамик.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Самое время полечить старый динамик.
Самодельный дачно-дворовый музыкальный центр (часть 1)

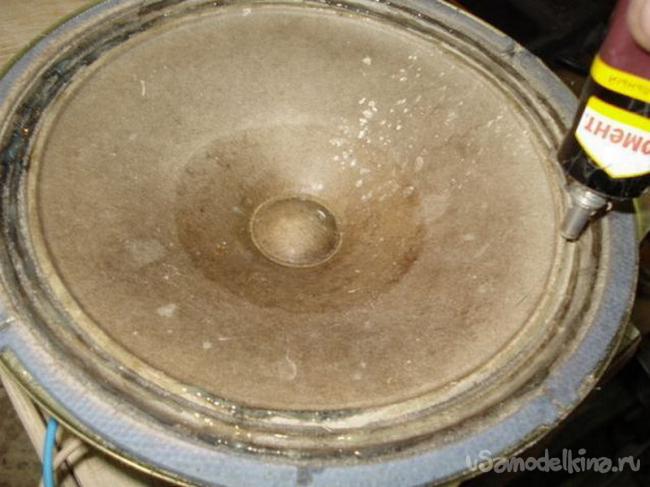

Применим эластичный силиконовый герметик или резиновый клей.
Самодельный дачно-дворовый музыкальный центр (часть 1)

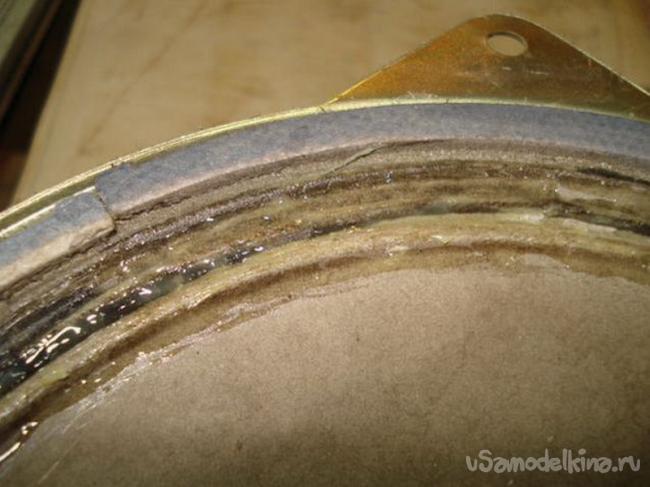

Нанесем на порыв.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

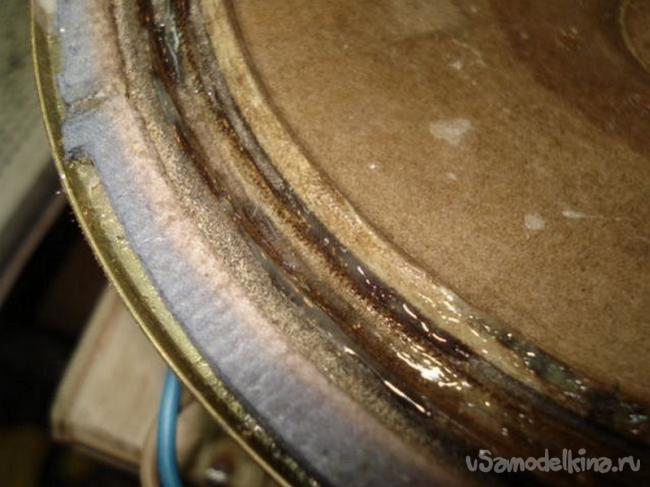

А также по всему кругу.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

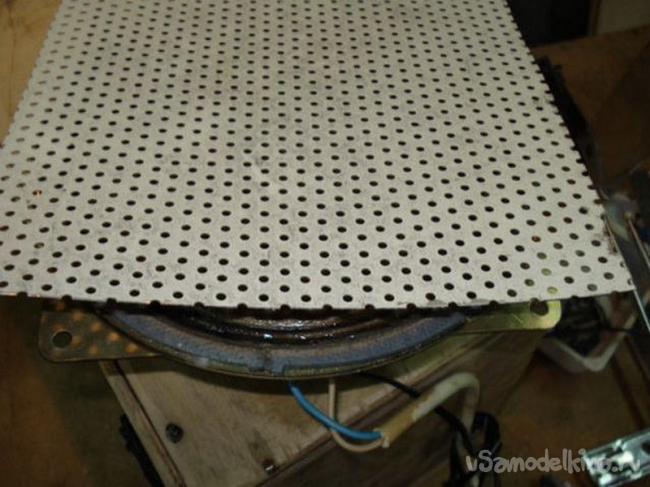

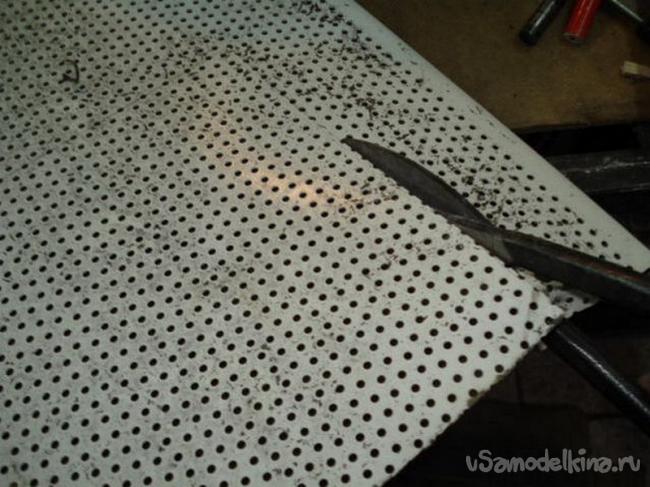

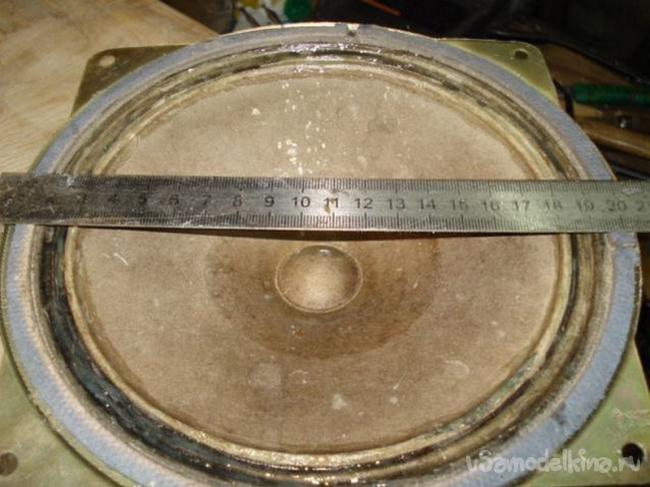

Пока клей подсохнет, вырежем решетку по размеру.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Рассверлим отверстия под саморезы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

За одно закроем отверстия фазоинвертора, чтобы воробей на поселился.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Закрутим саморезы на место.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Первый взгляд, что там получается.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Пора заняться антенной, нашлась такая, от телевизора.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Просверлим отверстие для крепления.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Закрутим саморез с широкой шляпкой.
Самодельный дачно-дворовый музыкальный центр (часть 1)

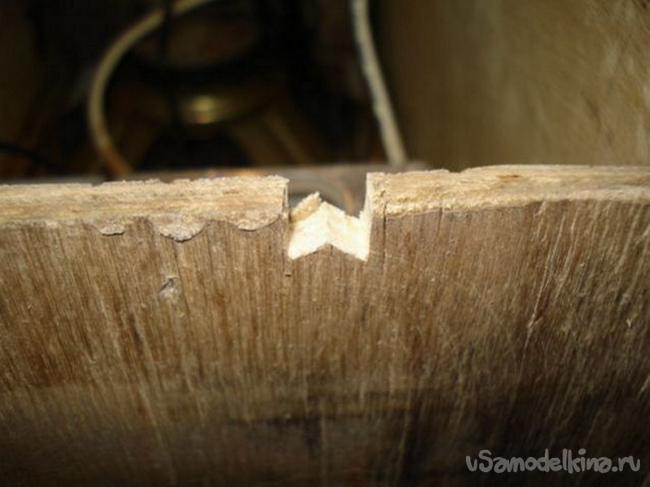

Намечаем места выхода антенн наружу.
Самодельный дачно-дворовый музыкальный центр (часть 1)

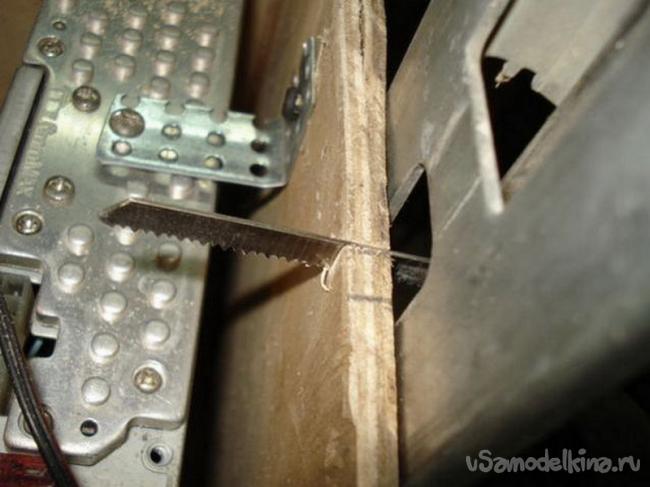

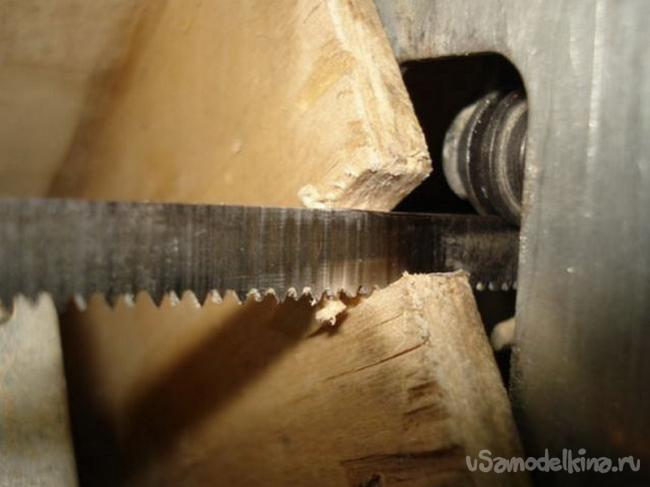

Делаем пропилы лобзиком.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Можно немного фрезернуть сверлом.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Проверяем как все подошло.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Удаляем антенный разъем с согласующим трансформатором.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Подходящий болт или гвоздь обжимаем контактами.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Изолируем.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Проверяем как вошло.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Закладываем шумоизоляцию в ненужную половину корпуса.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)


ПУНКТ 5. Электромонтаж.
Достанем из корпуса БП только саму плату.
Самодельный дачно-дворовый музыкальный центр (часть 1)

По выкусываем все лишние провод, оставим только желтый +12 в., черный и зеленый ( для АТХ ).

Припаиваем на место провод питания 220 вольт.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Соединим зеленый и черный провода.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Проверим работу БП с помощью 12-24 в. лампочки. Все хорошо, продолжаем дальше.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Намечаем точки крепления платы в корпусе.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Используем короткие саморезы и небольшие подкладки из кембрика или трубки, чтобы не заламывать плату.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Устанавливаем, прикручиваем.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Вставляем разъем магнитолы на место.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Соединяем провода питания с магнитолой, черно зеленый с GND магнитолы.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Находим такие провода и соединяем их вместе и к желтому проводу +12 в. БП.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Подключаем динамик на любую из пар канала.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Если на динамике отсутствует маркировка + и -, надо их найти самостоятельно с помощью обычной батарейки, кратковременно присоединяем ее к выходам катушки динамика и наблюдаем, чтобы диффузор выталкивался, а не втягивался. Правильное направление выталкивание соответствуем + на + батарейки. Присоединяем все правильно в соответствии с проведенным экспериментом.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Все изолируем и крепим, чтобы ничего не тилипалось.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Выводим выключатель двигателя на корпус.
Самодельный дачно-дворовый музыкальный центр (часть 1)

На проводе питания делаем узел, как ограничитель вытягивания наружу.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Отделяем радиатор БП картонкой, чтобы не наползала и не накрывала вата.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Проверяем, что все подключено.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Закрываем корпус.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Поставим выключатель в разрез питающего провода.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Сверлим отверстия под саморезы, делаем потайники под шляпки.
Самодельный дачно-дворовый музыкальный центр (часть 1)

Закручиваем пару крепежей и включаем проверить как все работает.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)




Если все нормально, тогда скручиваем все капитально с применением клея для трещин.
Самодельный дачно-дворовый музыкальный центр (часть 1)

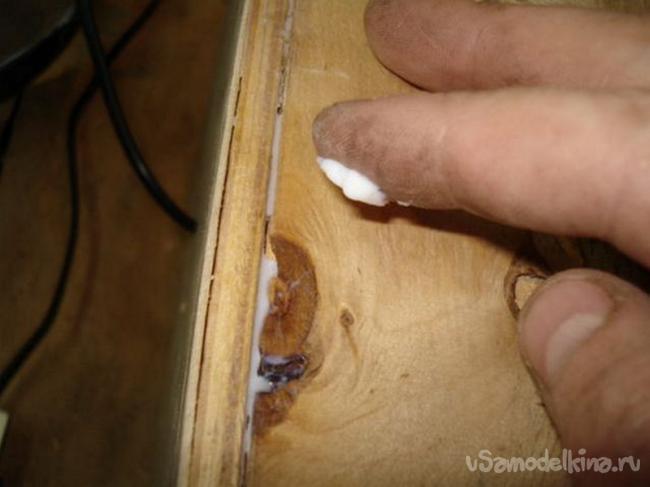

Промазываем все дефекты и щели.
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)
Самодельный дачно-дворовый музыкальный центр (часть 1)

Оставляем все до полного высыхания.

Дальнейшей доводкой корпуса займемся в следующей части.скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Онлайн чат

Опрос
Как Вам сайт?

Последние комментарии

    Валерий
    Давно уже не попадалось ни одной машины, в которой такая пищалка не встраивалась на заводе-изготовителе. На какой модели это предполагается использовать?
    admin
    ...Возникла мысль сфотографировать и выложить сюда. Но остановила именно мысль про конкурс!А на что тогда раздел тем и обсуждений? Не обязательно сразу на конкурс, выкладывайте просто так, заготовки,
    Валерий
    Цитата: pogranecМы так в армии подкуривали. Батарею из радиостанции вытаскиваешь и проволочкой замыкаешь. Я брал батарейку от Та-57, от \"полёвки\" отделял вбок одну (медную) жилу, вешал на неё
    Валерий
    Цитата: ДелаюсамЭто на конкурс?Да уж....Вчера на даче потребовались две дверных петли для временной дверки. Лень было переодеваться и ехать куда-то. Вырезал болгаркой из обрезков миллиметровой стали,
    Валерий
    Кстати, навело на мысль. У неё в комнате есть \"винная полка\". (Тоже декоративная. В нескольких бутылках не вино, а подкрашеная жидкость. А наклейки в соответствующем стиле выполнены на
Все комментарии
