Делаем сверлильный станок из дрели

Делаем сверлильный станок из дрели

При изготовлении самоделок часто бывает необходимо сверлить материалы, используемые в работе. Но часто сверление обычной дрелью или шуруповертом бывает не очень удобным, поэтому предлагаем обзор видеоролика по изготовлению простого сверлильного станка.

Начнем с просмотра авторского видеоролика



Что нам понадобится:
- деревянная планка;
- деревянная основа;
- саморезы;
- металлическая направляющая для мебели;
- деревянная доска;
- металлический уголок;
- металлическая пластина;
- деревянная столешница;
- пружина.

Делаем сверлильный станок из дрели

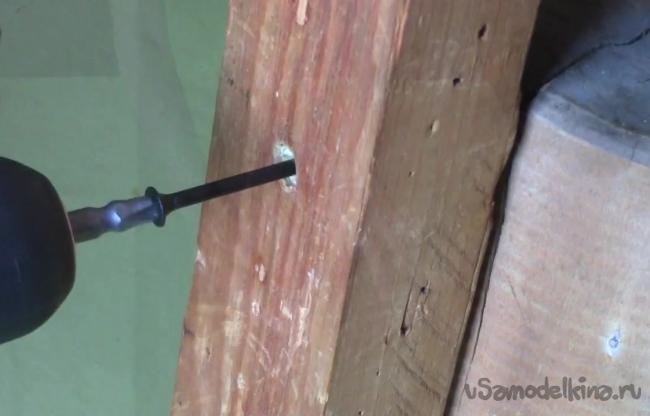

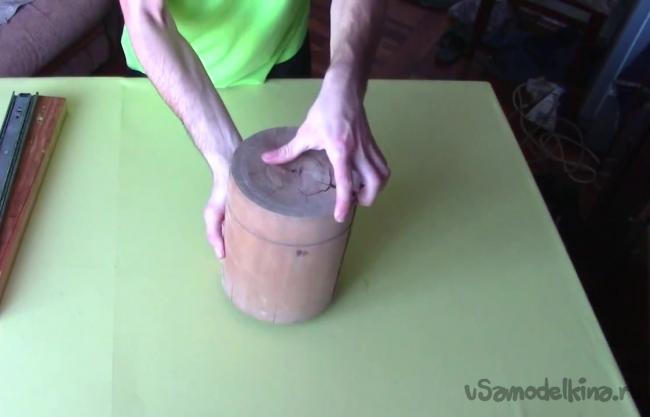

Первым делом необходимо прикрепить деревянную планку на основе. Желательно брать основу потяжелее, чтобы станок держался хорошо.
Делаем сверлильный станок из дрели
Делаем сверлильный станок из дрели

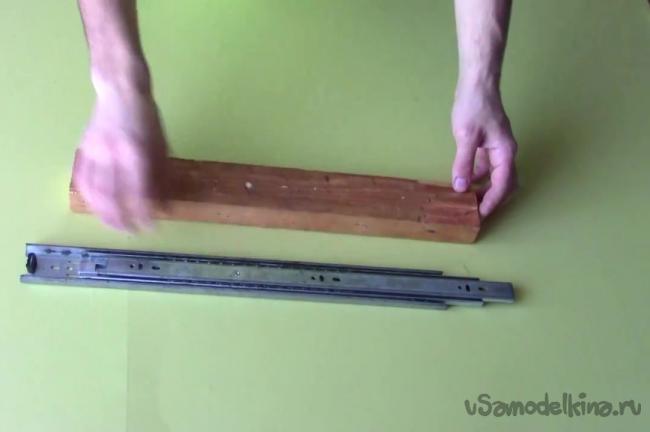

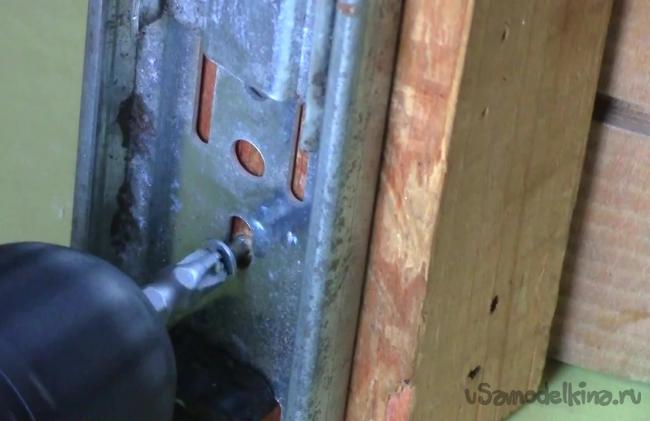

Далее берем металлическую направляющую для мебели и прикрепляем ее к плане опять же при помощи саморезов.
Делаем сверлильный станок из дрели

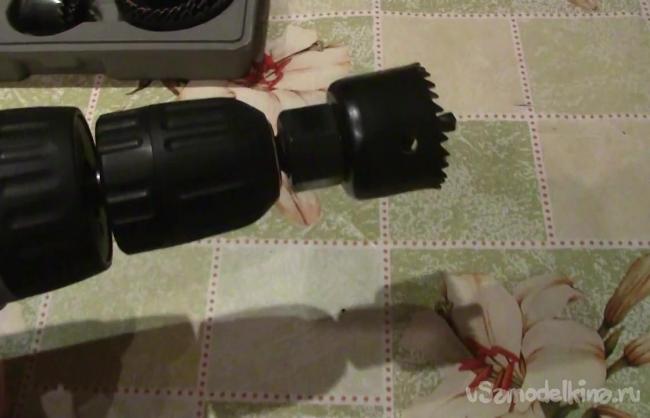

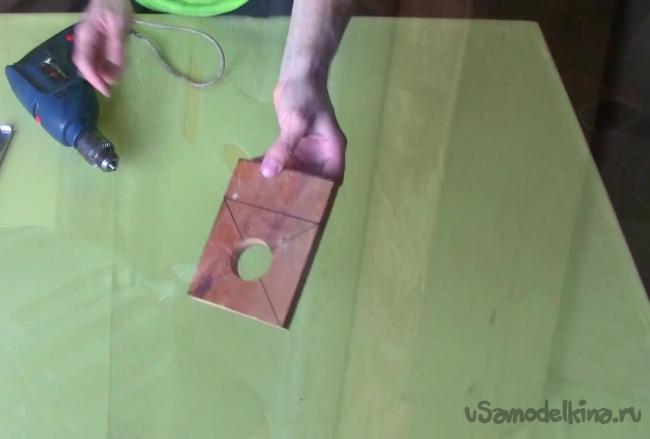

После этого берем деревянную доску и просверливаем на ней отверстие по диаметр дрели. Это можно сделать насадкой для фрез.
Делаем сверлильный станок из дрели
Делаем сверлильный станок из дрели

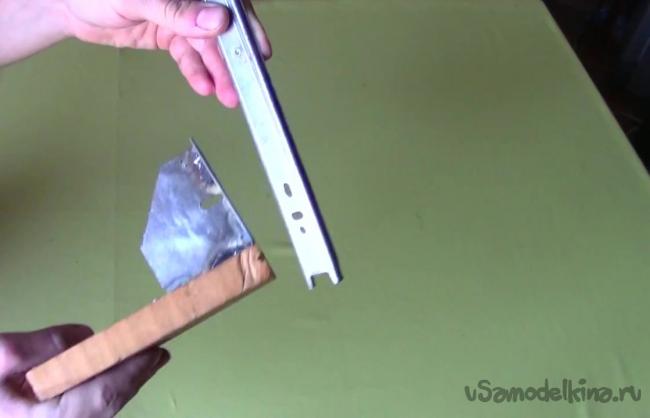

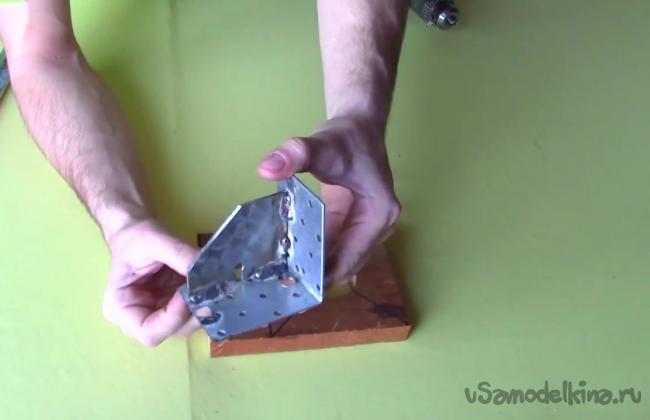

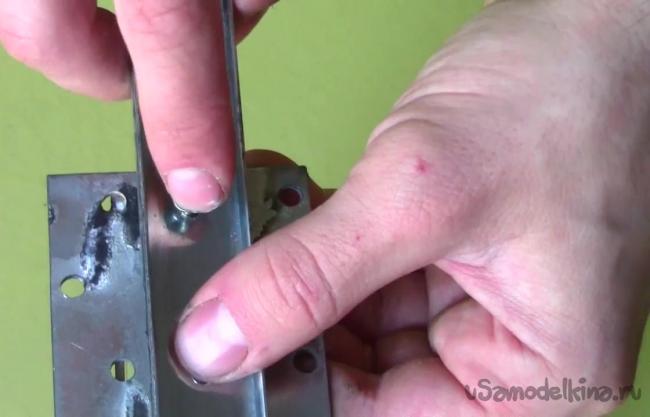

Следующим шагом возьмем металлический уголок и в одной стороне крепим металлическую пластинку.
Делаем сверлильный станок из дрели

Крепим уголок к доске.
Делаем сверлильный станок из дрели

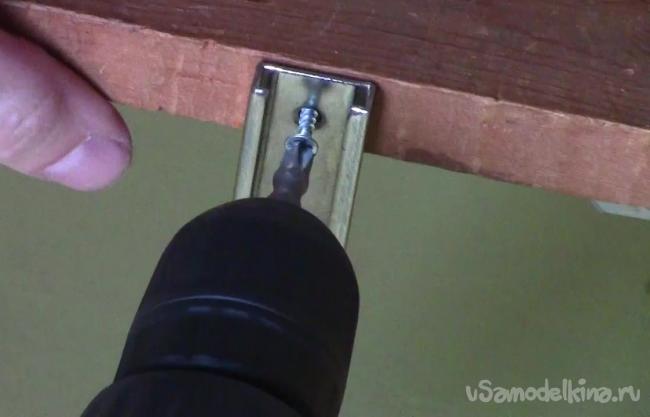

Полученную конструкцию из доски и уголка нужно прикрепить к направляющей.
Делаем сверлильный станок из дрели

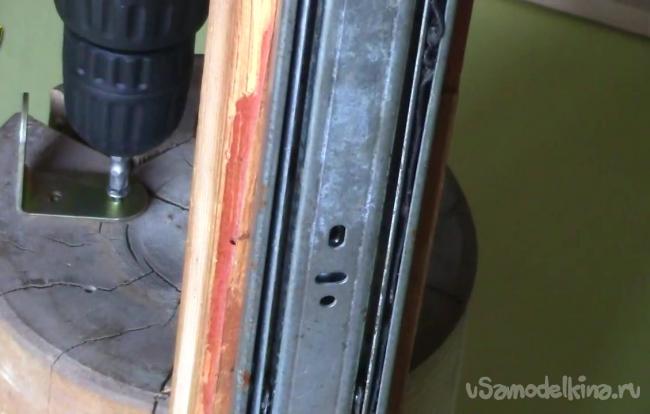

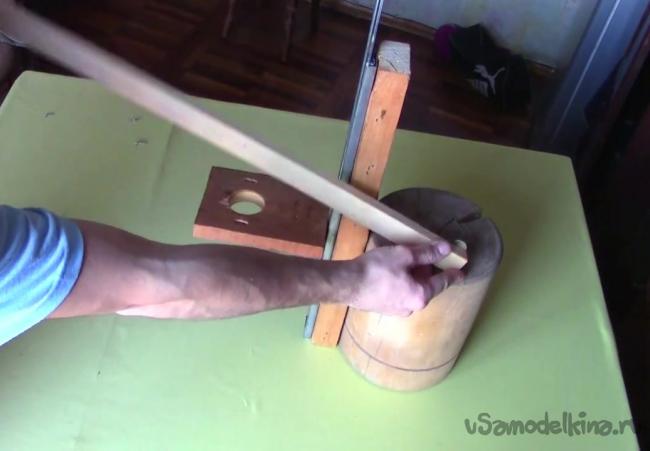

Приступим к изготовлению рукояти, чтобы платформу с дрелью можно было двигать вверх и вниз. Для этого крепим к основе станка уголок.
Делаем сверлильный станок из дрели

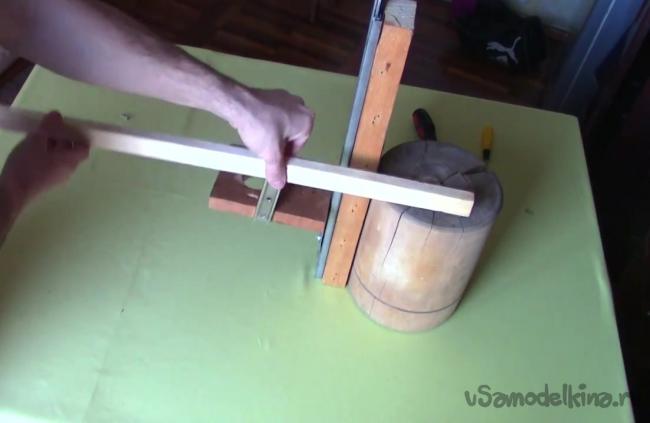

Прикрепляем к уголке деревянную рукоять при помощи самореза.
Делаем сверлильный станок из дрели

Далее берем стальную пластину и крепим ее к нашей платформе.
Делаем сверлильный станок из дрели

Второй конец пластины соединяем с деревянной рукоятью.
Делаем сверлильный станок из дрели

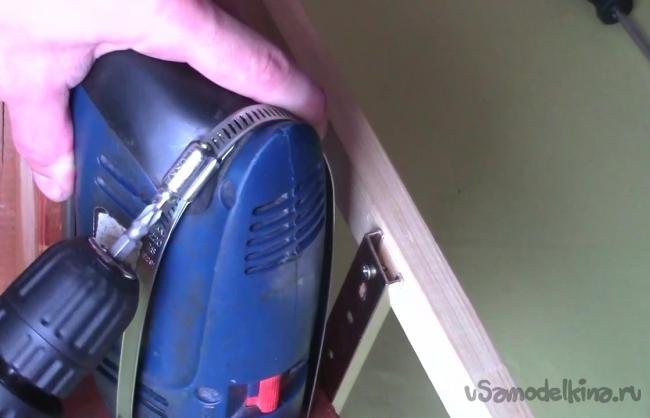

Закрепить дрель на платформе можно с помощью металлического хомута.
Делаем сверлильный станок из дрели

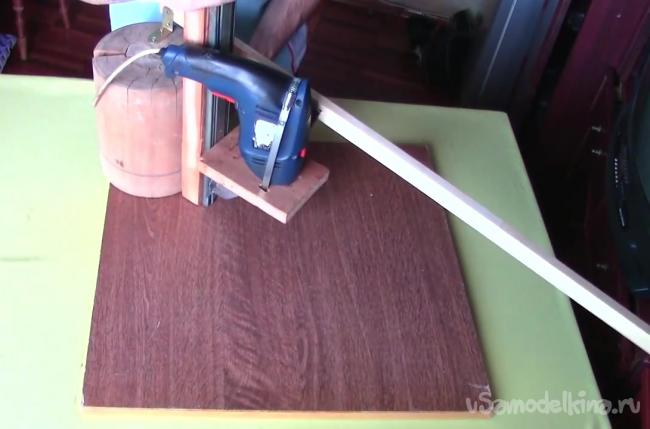

Для придания большей устойчивости, можно прикрепить всю конструкцию на деревянной столешнице при помощи уголков.
Делаем сверлильный станок из дрели

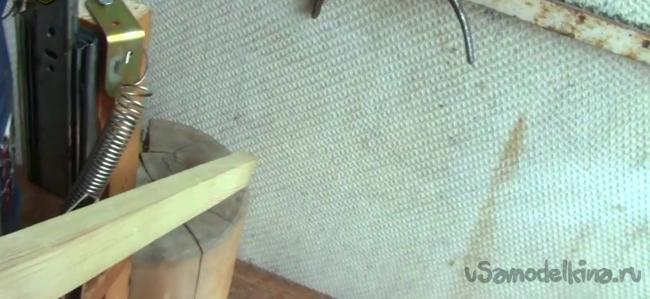

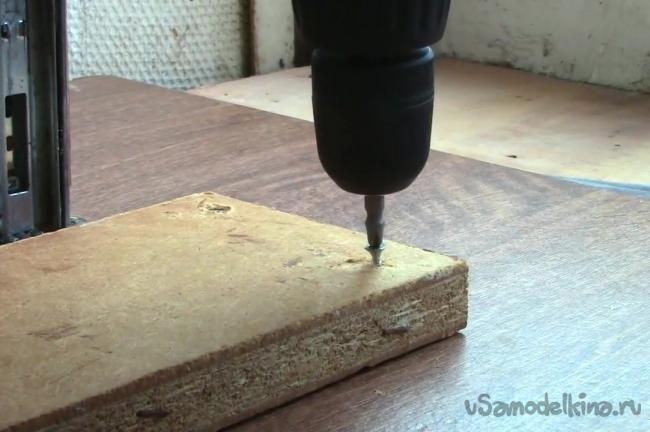

В самом конце берем пружину, которой соединяем платформу со стойкой и прикрепляем на основе кусок доски, проделав на нем углубление. Эта доска будет служить подставкой для станка.
Делаем сверлильный станок из дрели
Делаем сверлильный станок из дрели
Делаем сверлильный станок из дрели
Делаем сверлильный станок из дрели
