Лазерная сигнализация своими руками

Лазерная сигнализация своими руками

В прошлых материалах мы рассмотрели множество способов изготовления различных сигнализаций, но пока не рассказали об изготовлении самого эффективного вида подобных систем безопасности – о лазерной. Спешим исправить ошибку и представляем обзор видеоролика по изготовлению самодельной лазерной сигнализации.

Начать советуем с просмотра авторского видеоролика



Что же нам понадобится:

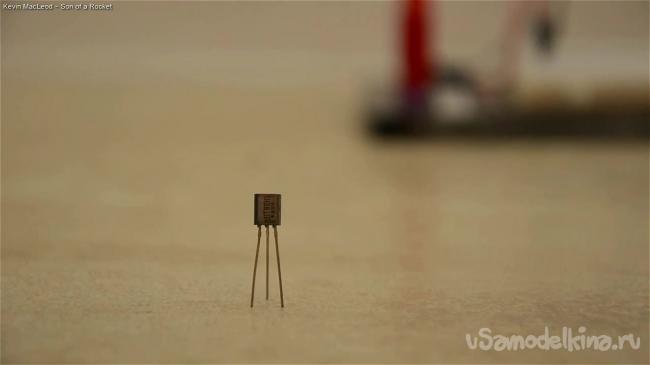

- тиристор BT169;

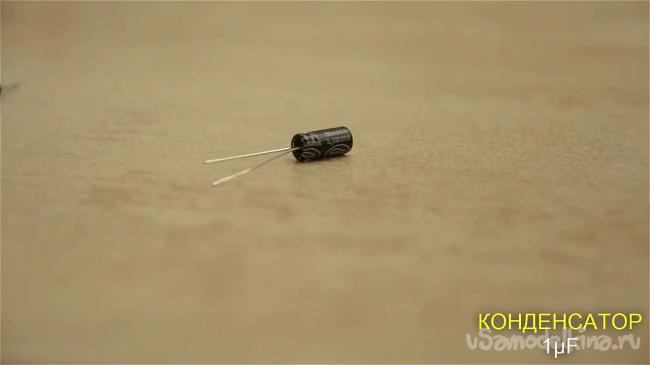

- конденсатор;

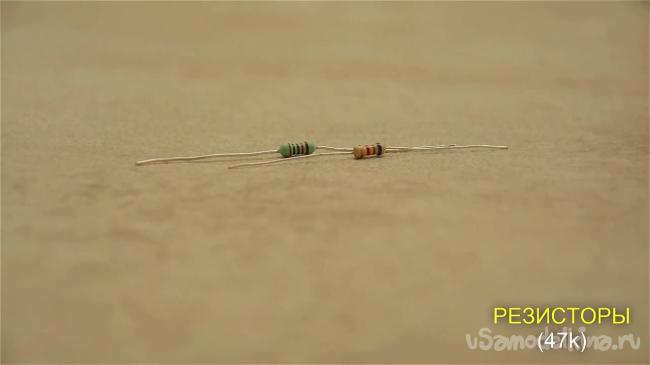

- резисторы 47k;
- фоторезистор или LDR;

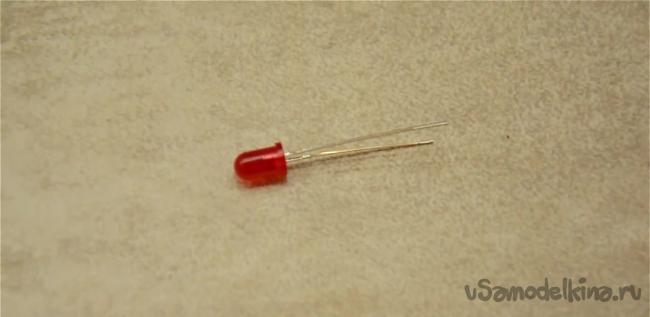

- светодиодная лампочка;
- лазер.

Лазерная сигнализация своими руками
Лазерная сигнализация своими руками
Лазерная сигнализация своими руками
Лазерная сигнализация своими руками

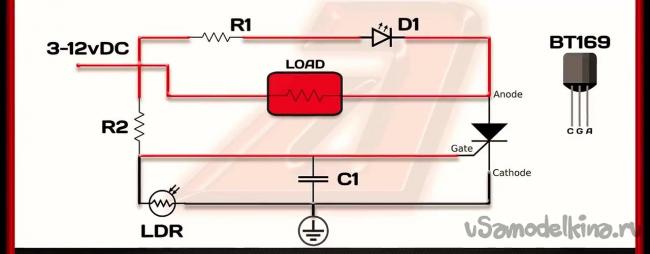

Первым делом представляем схему лазерной сигнализации, по которой будем собирать ее на Breadboard-е.
Лазерная сигнализация своими руками

Сборку начнем с тиристора, который подключаем на breadboard. На тиристоре слева расположен катод, справа анод, а по центру управляющий электрод. По схеме видно, что плюс никак не идет напрямую в тиристор, а обязательно проходит через то, что мы хотим, чтобы включалось. В данном случае через светодиодную лампочку.
Лазерная сигнализация своими руками

Поэтому следующим шагом берем плюс и подаем его куда-нибудь возле тиристора.
Лазерная сигнализация своими руками

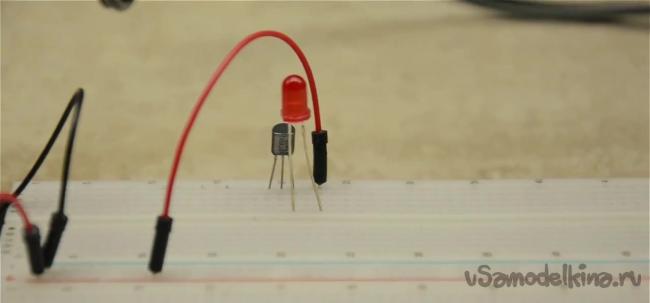

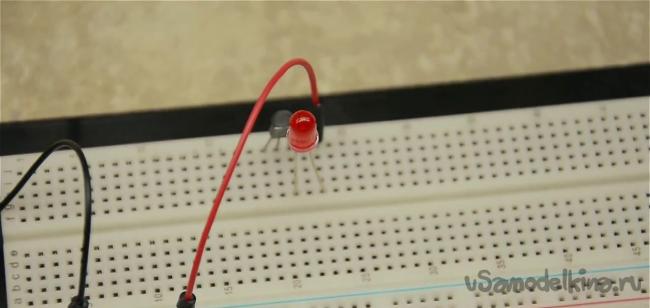

Потом этот плюс через светодиод подаем на анод.
Лазерная сигнализация своими руками

Посмотрим на схему. Катод сразу подключается на минус. Катод находиться слева, поэтому подключаем левую ножку тиристора на минус.
Лазерная сигнализация своими руками

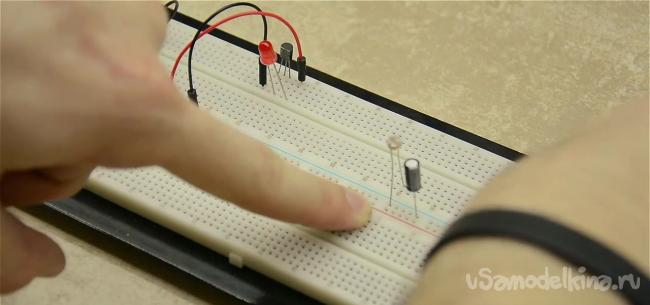

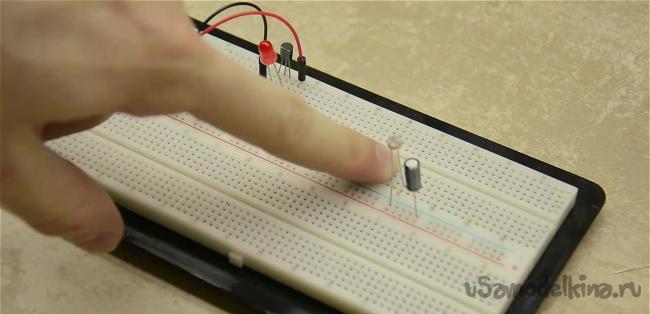

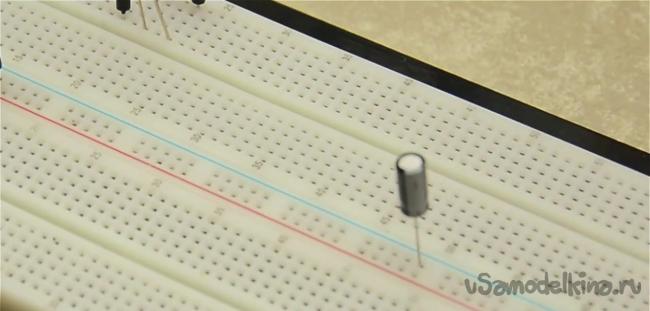

Также на минус нужно подключить фоторезистор и конденсатор. Автор подключает конденсатор на минус и на линию 45 на breadboard-е.
Лазерная сигнализация своими руками

Фоторезистор подключаем на минус и на ту же самую линию.
Лазерная сигнализация своими руками

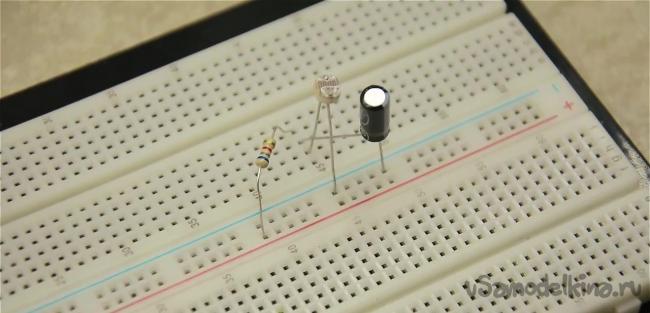

Теперь на ту же линию, но с плюса подключаем резистор.
Лазерная сигнализация своими руками

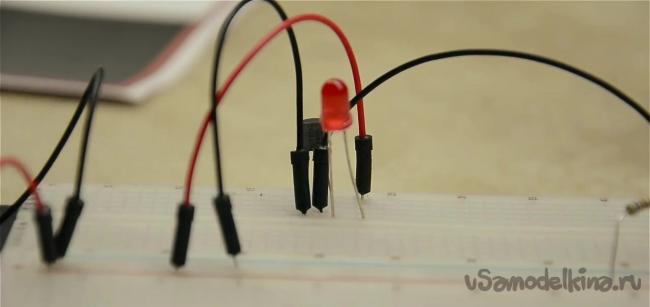

Теперь эти три нужно подать на управляющий электрод тиристора. Для этого подключаем один контакт провода к линии 45, а второй проводим к центральному контакту тиристора.
Лазерная сигнализация своими руками

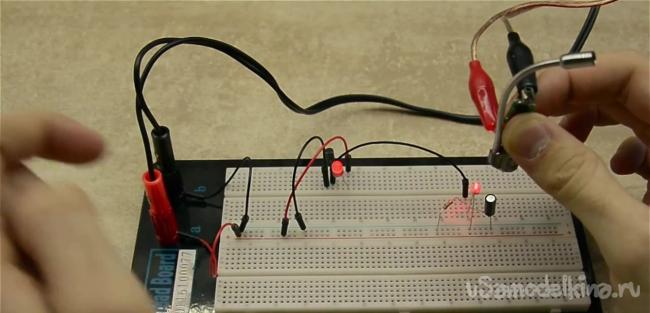

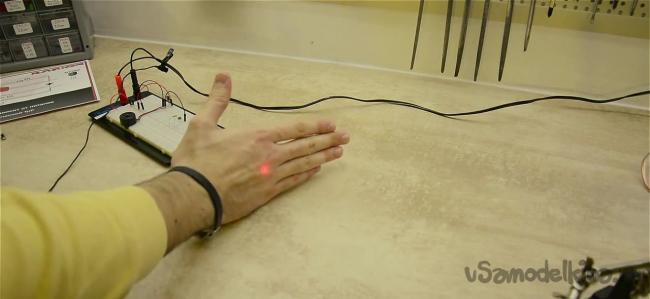

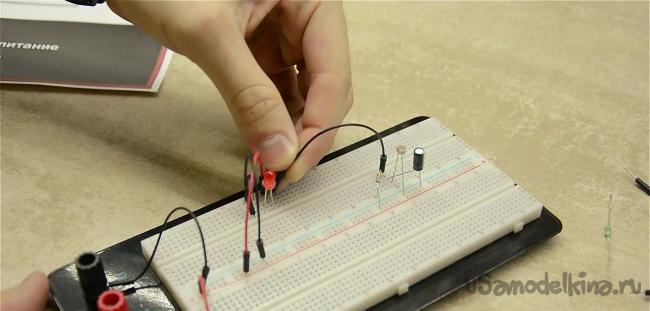

Протестируем сигнализацию. Для этого нужно включить лазер и навести его на фоторезистор. Включив после этого питание на breadboard-е, можно увидеть, что светодиод не горит. Стоит провести пальцем между лазером и фоторезистором, как светодиодная лампочка сразу загорится. После этого сигнализация выключится лишь при отключении питания.
Лазерная сигнализация своими руками

Работает сигнализация по следующему принципу. Как только свет, идущий от лазера, блокируется, фоторезистор активирует всю схему. Тиристор в свою очередь включает пищалку или светодиод, который мы использовали в данном случае, и сигнализация срабатывает. Отметим, что даже при использовании пищалки, не стоит убирать светодиодную лампочку, поскольку в этом случае сигнализация будет включается, когда блокирующий лазер предмет будет убран, и лазер начнет светить на фоторезистор.
Лазерная сигнализация своими руками

Лазерная сигнализация готова.
Лазерная сигнализация своими руками
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
5 комментариев
  1. valsen
    Собрал схему, вместо тиристора поставил BT169D, нагрузка (лампочка) у меня горит всегда. Почему?
  2. Виктор
    Какое сопротивление должно быть у LDR для этой схемы?
    Вместо светодиода реле будет работать?
  3. Minchenko_Vova
    а какую ты вкл пищалку и как подключив
  4. Anzey
    Доброго времени суток!
    Схема работает отлично, проблема в том, что как говорится в видео, если убрать светодиод, то при попадании луча на фоторезистор она вновь выключается..... В таком режиме она работать ни как не хочет((( Как сделать??...
  5. Sherzod
    Есть несколько вопросов от новичка:
    1. Конденсатор какой тип и на какое напряжение?
    2. Тип резистора и мощность?
    3. Полное наименование фоторезистора
