3D ручка из клеевого пистолета своими руками

3D ручка из клеевого пистолета своими руками

Технология создания предметов при помощи 3D принтеров и ручек продолжает развиваться. В этой статье мы решили представить обзор видеоролика по изготовлению 3D ручки из обычного клеевого пистолета.

А начать советуем с просмотра авторского видеоролика

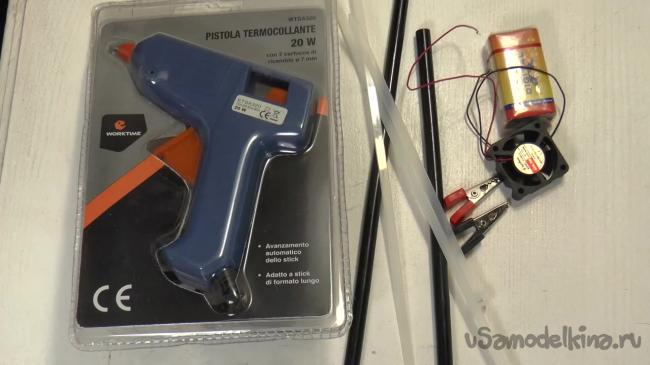

Рассмотрим список необходимых материалов:
- клеевой пистолет;
- стержни черного цвета;
- хомуты;
- маленький кулер;
- крокодильчики;
- аккумуляторная батарейка.

3D ручка из клеевого пистолета своими руками

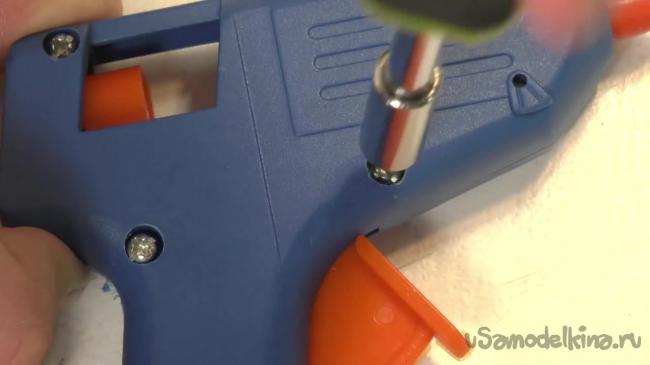

Сначала нужно разобрать клеевой пистолет.
3D ручка из клеевого пистолета своими руками

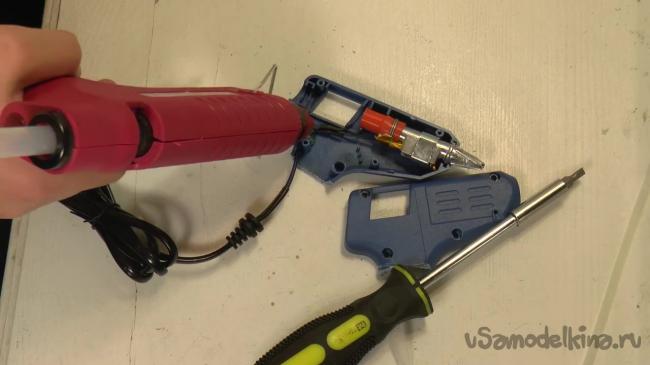

В средней части клеевого пистолета находиться механизм, который толкает стержни и нагревательный элемент. Механизм нам не понадобится, поэтому его можно извлечь из пистолета.
3D ручка из клеевого пистолета своими руками

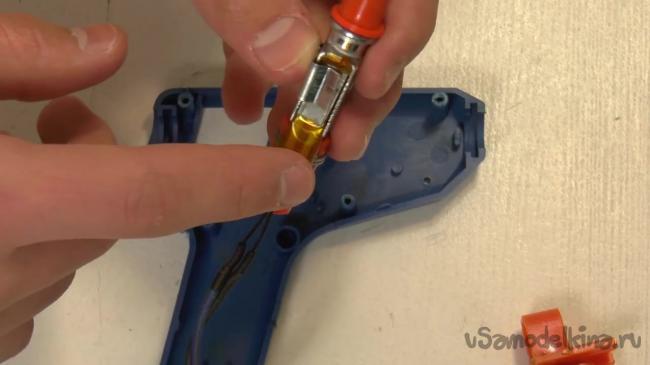

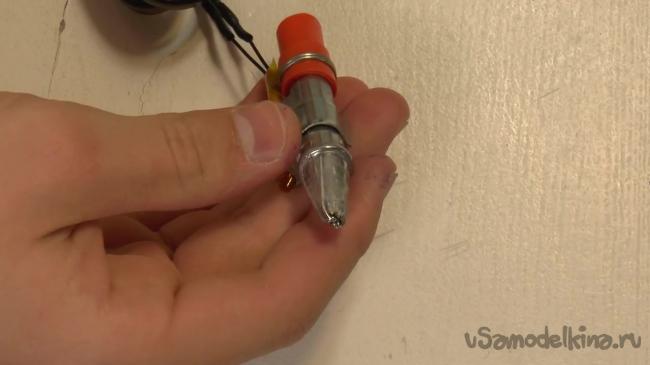

Далее аккуратным образом достаем нагревательный элемент так, чтобы не оторвать проводки, которые идут к нему.
3D ручка из клеевого пистолета своими руками

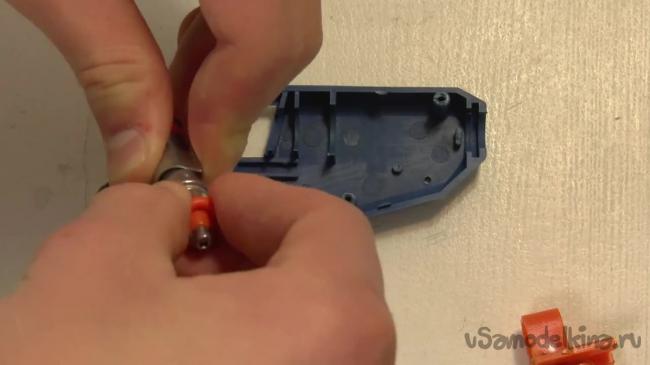

Если в вашем случае на элементе присутствует резинка, то ее тоже нужно снять.
3D ручка из клеевого пистолета своими руками

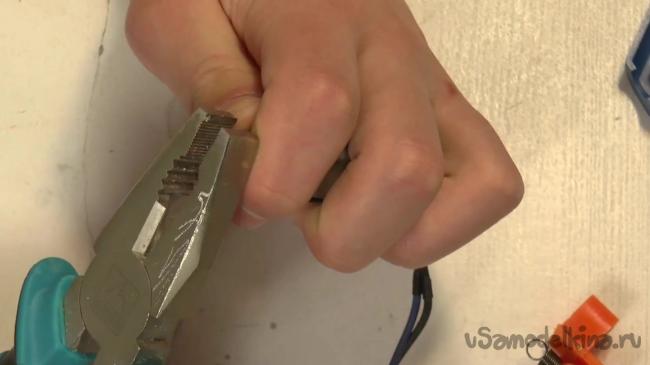

Сам носик клеевого пистолета нужны слегка сплющить. Делать это можно при помощи плоскогубцев, но стоит быть аккуратным, чтобы не переусердствовать. Если у вас, как у автора, окажется, что носик изготовлен из пластика, то после сплющивания можно его намотать скотчем, который устойчив к температуре. Таким образом мы уменьшили пространство для клея и на выходе он будет намного тоньше.
3D ручка из клеевого пистолета своими руками
3D ручка из клеевого пистолета своими руками

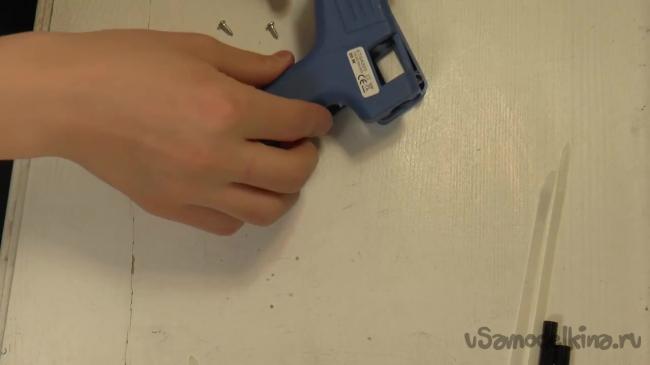

Далее берем части корпуса клеевого пистолета и приложить их друг к другу.
3D ручка из клеевого пистолета своими руками

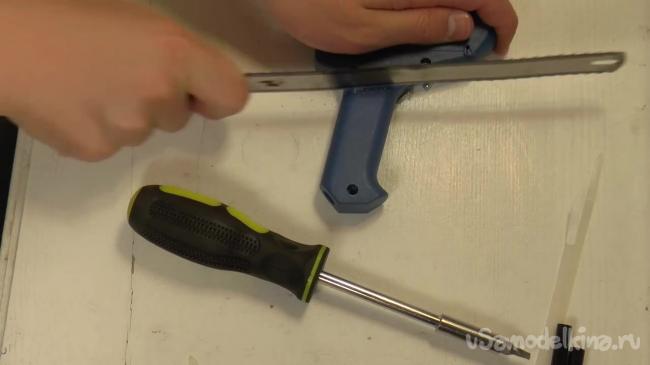

Ручку нужно отпилить.
3D ручка из клеевого пистолета своими руками

Оставшаяся после этого часть будет основой для будущей ручки.
3D ручка из клеевого пистолета своими руками

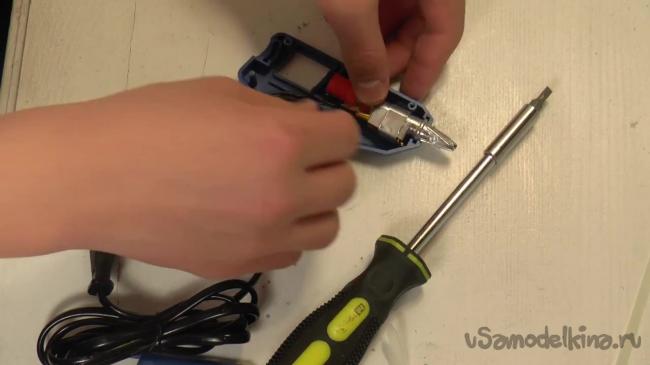

Нагревательный элемент нужно опять засунуть внутрь пистолета. Чтобы провод, идущий от нагревательного элемента случайно не вырвался, его можно заклеить.
3D ручка из клеевого пистолета своими руками

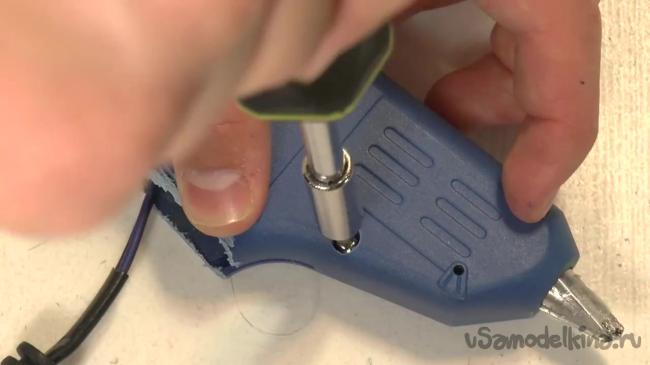

Собираем корпус обратно.
3D ручка из клеевого пистолета своими руками

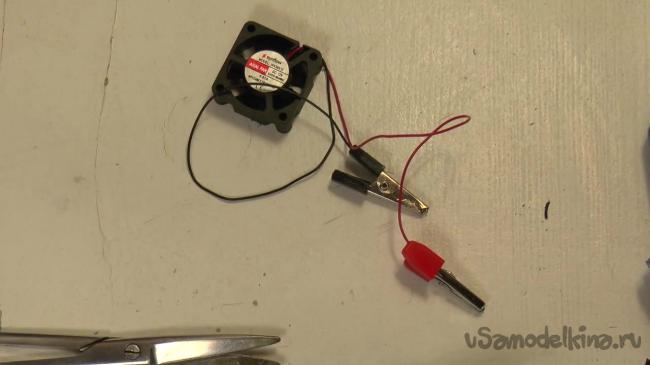

К проводкам, идущим от кулера, нужно прикрепить крокодильчики. По словам автора, он использует крокодильчики только для того, чтобы не морочиться с пайкой, поэтому при их отсутствии можно легко воспользоваться паяльником.
3D ручка из клеевого пистолета своими руками

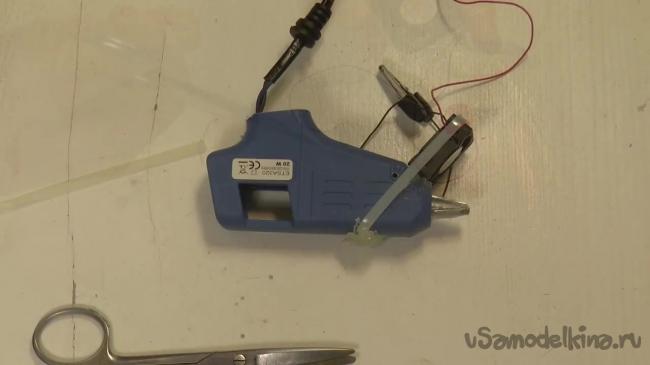

Кулер нужно прикрепить на саму ручку при помощи хомутов. Чтобы хомут лучше держался, на корпусе ручки можно сделать неглубокий пропил. Кулер нужно прикрепить так, чтобы он дул в сторону носика.
3D ручка из клеевого пистолета своими руками
3D ручка из клеевого пистолета своими руками

Теперь к ручке нужно прикрепить аккумуляторную батарейку. Ее также можно закрепить хомутом.
3D ручка из клеевого пистолета своими руками
3D ручка из клеевого пистолета своими руками

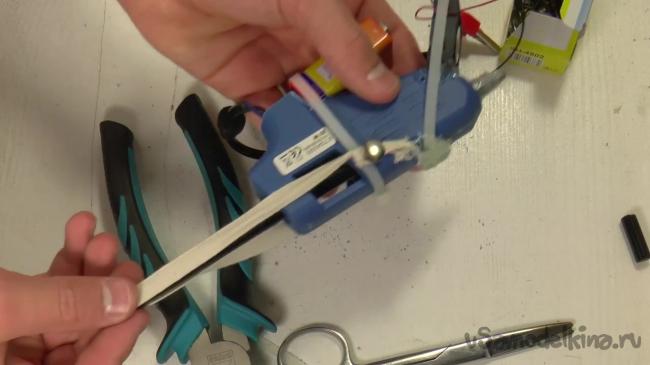

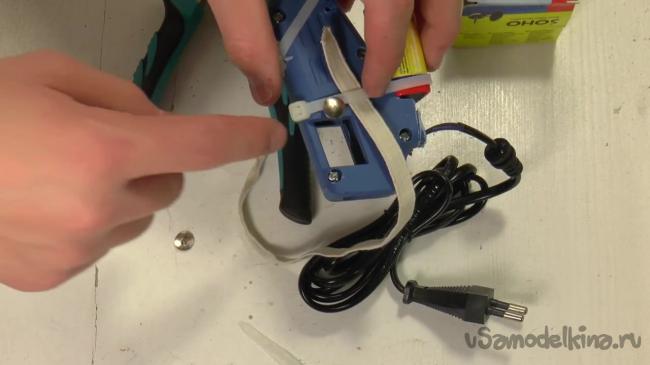

Осталось лишь сделать систему, которая будет подавать стержни, ведь заводскую мы удалили вначале работы. Систему можно сделать при помощи резинки, закрепив ее за хомуты и зафиксировав на корпусе одной кнопкой.
3D ручка из клеевого пистолета своими руками

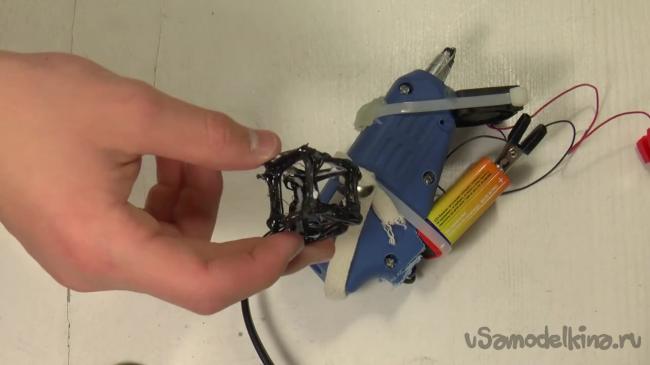

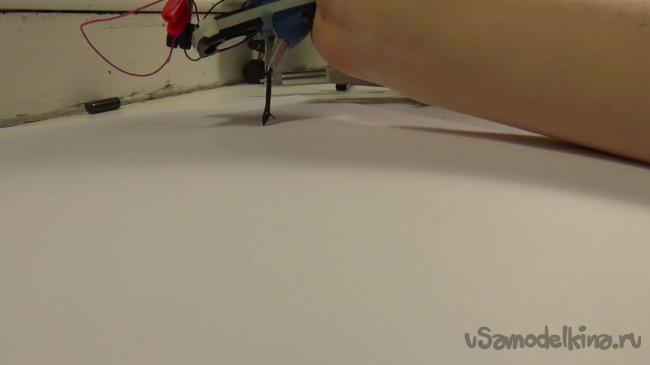

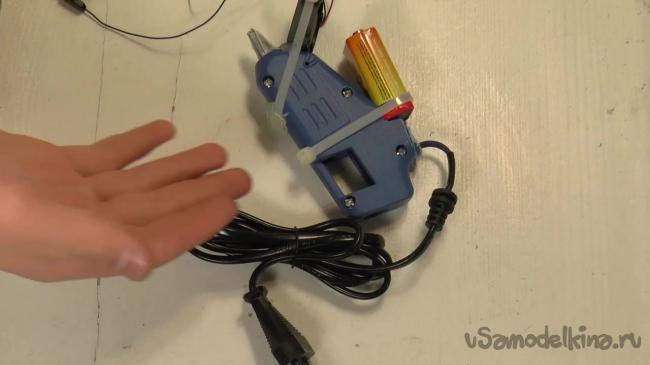

Простая 3D ручка готова. Работает она по следующему принципу. Кулер выдувает воздух, который сразу же охлаждает клей и позволяет получать трехмерные конструкции.
3D ручка из клеевого пистолета своими руками
3D ручка из клеевого пистолета своими руками
