Корпус для доработанного Диммера

В предыдущей моей самоделке, *Мотор от стиральной машины-автомат, подключение*, мы использовали доработанный слаботочный Триммер (регулятор яркости для ламп накаливания), заменили в нем симистор на более мощный аналог. В результате добавился достаточно большой алюминиевый радиатор, который не вмещается в старый корпус Триммера, поэтому давайте изготовим для него новый корпус.

На фото: Вот такой корпус, как всегда из доступного материала.

Корпус для доработанного Диммера


Пункт 1. Для этого нам потребуются такие инструменты и материалы:
• Электро лобзик, электро дрель, болгарка, ножовка по металлу.
• Сверло составное по дереву (коронка), диаметром 60-65 мм.
• Сверла Д=3, 4, 10 мм., угольник, линейка, струбцина, напильник, наждачная бумага.
• Отрезок ЛДСП и ламината.
• Усиленный Диммер, розетка на 220 вольт.

Пункт 2. Изготовление.

На ЛДСП разместим Диммер и розетку, это даст нам представление о размерах будущего корпуса.
Сразу размечаем угольником линии отпиливания.
Корпус для доработанного Диммера

Замеряем посадочные размеры корпуса Диммера.
Корпус для доработанного Диммера

Отмечаем центр для сверла коронки.
Корпус для доработанного Диммера

Коронкой, размер которой мы получили в предыдущем замере, аккуратно просверливаем большое отверстие, внимательно следя и контролируя, чтобы при выходе первого тонкого сверла коронки не повредить рабочее место (стол) и не произвести резкое втыкание большой коронки в тело ЛДСП, что очень часто приводит к поломки самого сверла или даже редуктора дрели.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Проверяем как получилось.
Корпус для доработанного Диммера

Отпиливаем заготовку по намеченной заранее линии.
Корпус для доработанного Диммера

Намечаем скругления для углов.
Корпус для доработанного Диммера

Стачиваем их на точильном камне или болгаркой.
Корпус для доработанного Диммера

Вот так.
Корпус для доработанного Диммера

Накладываем полученную заготовку на новое ЛДСП и намечаем по контуру карандашом.
Корпус для доработанного Диммера

Разворачиваем верхнюю заготовку на 180 градусов и таким же методом намечаем вторую окружность.
Корпус для доработанного Диммера

Соединим края окружностей линиями.
Корпус для доработанного Диммера

Получили новый трафарет для работы сверлом и лобзиком.
Корпус для доработанного Диммера

Зажимаем заготовку струбциной и просверливаем два больших отверстия.
Корпус для доработанного Диммера

Оставшеюся работу доделываем лобзиком.
Корпус для доработанного Диммера

Получился вот такой овал.
Корпус для доработанного Диммера

Проверяем как все подходит и работаем дальше.
Корпус для доработанного Диммера

Возьмем отрезок ламинатной доски и сделаем из нее крышку для будущего корпуса.
Корпус для доработанного Диммера

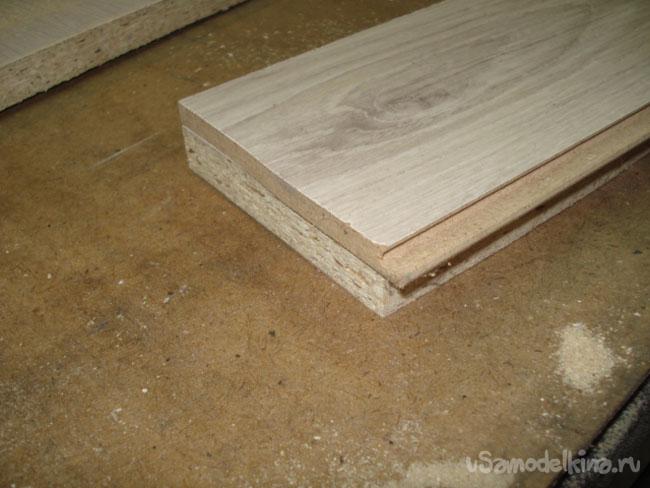

Максимально совмещаем заготовки для уменьшения сторон отпиливания.
Корпус для доработанного Диммера

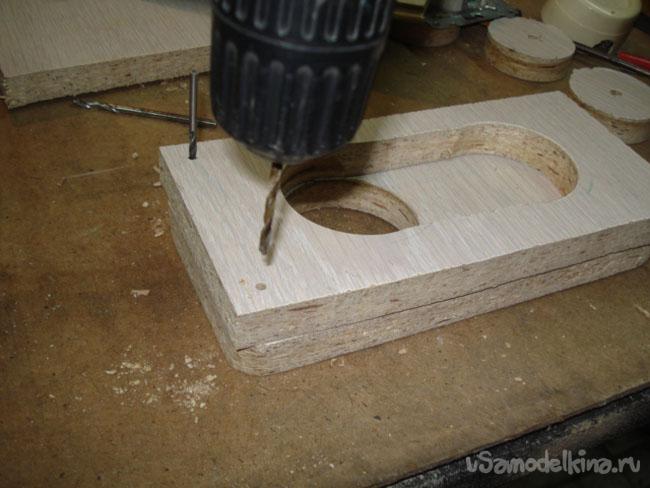

Просверливаем сверлом на 4 мм отверстия для крепежных саморезом, делать это надо только в двух последних заготовках, в первой будем досверливать сверлом на 3 мм.
Корпус для доработанного Диммера

Теперь подкладываем под низ первую заготовку и сверлим сверлом на 3 мм, не доходя до выхода 5 мм прекращаем сверлить (чтобы не повредить лицо корпуса).
Корпус для доработанного Диммера

Фиксируем просверленные отверстия и сверлим остальные.
Корпус для доработанного Диммера

На крышке делаем потайники под шляпки саморезов.
Корпус для доработанного Диммера

Подбираем саморезы правильной длины.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Производим предварительную сборку корпуса.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Намечаем и отпиливаем все лишнее.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Теперь можно досверлить оставшиеся отверстия.
Корпус для доработанного Диммера
Корпус для доработанного Диммера
Корпус для доработанного Диммера
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Получилась вот такая коробка с кривыми боками.
Корпус для доработанного Диммера

Самое время поработать болгаркой с наждачным кругом.
Корпус для доработанного Диммера

Теперь все как надо.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Просверливаем отверстие на 10 мм, максимально близко к крышке, здесь будет выходить кабель питания.
Корпус для доработанного Диммера
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Теперь ножовкой вскроем отверстие, чтобы можно было закладывать кабель сверху.
Корпус для доработанного Диммера

Подчистим неровности напильником или наждачной бумагой.
Корпус для доработанного Диммера

Вот что получается.
Корпус для доработанного Диммера

Разметим на крышке корпуса решетку для сверления вентиляционных отверстий.
Корпус для доработанного Диммера

Просверлим их сверлом на 4-5 мм.
Корпус для доработанного Диммера

На внутренней стороне расширим диаметр отверстий, это улучшит циркуляцию воздуха.
Корпус для доработанного Диммера


Пункт 3. Электрика.

Вставляем в корпус Диммера плату регулятора.
Корпус для доработанного Диммера

Проделываем выход для нового провода.
Корпус для доработанного Диммера

Собираем корпус.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

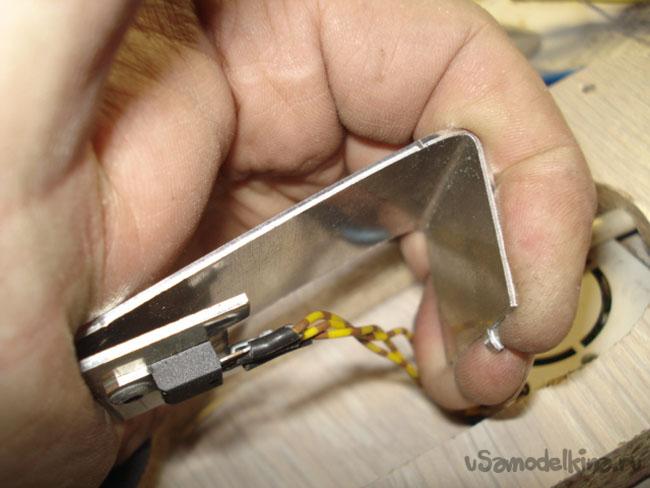

Уменьшаем габаритные размеры радиатора, путем его изгибания.
Корпус для доработанного Диммера

Разделываем кабель питания, изолируем и подключаем.
Корпус для доработанного Диммера
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Устанавливаем Диммер на место и сверлим отверстия под крепление.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Прикручиваем.
Корпус для доработанного Диммера

Просверли отверстие для вывода провода на розетку.
Корпус для доработанного Диммера

Просовываем провод.
Корпус для доработанного Диммера
Корпус для доработанного Диммера


Пункт 4. Сборка.

Надеваем вторую часть корпуса.
Корпус для доработанного Диммера

Укладываем радиатор на место.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Закрываем и закручиваем крышку корпуса.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Устанавливаем розетку.
Корпус для доработанного Диммера

Подключаем провода.
Корпус для доработанного Диммера
Корпус для доработанного Диммера

Надеваем лицевую панель Диммера.
Корпус для доработанного Диммера
Корпус для доработанного Диммера


Пункт 5. Финишируем работу.

Вскрываем открытые места древесной стружки лаком, что защитит от разбухания ЛДСП в случае контакта с влагой.
Корпус для доработанного Диммера


Все, Диммер в новом корпусе готов.

Параметры: максимальный кратковременным ток нагрузки 16А или 3500 Вт.

Но эти параметры не означают, что можно нагружать устройство на полную мощность долгое время, без принудительного отвода тепла от радиатора, безопасной нагрузкой можно считать 500-1000 Вт, только так электроника точно не перегреется в закрытом корпусе и будет работать верой и правдой долгие годы.
Корпус для доработанного Диммера

Еще раз проверяем как все работает с разной нагрузкой и убираем на полку до надобности.
