Портативное зарядное устройство для мобильного телефона

Портативное зарядное устройство для мобильного телефона

Увеличение количества и популярности носимых устройств делает нашу жизнь легче. Но как быть если заряд смартфона или планшета садится в самое неудобное время? Ответ прост: нужно лишь иметь портативное зарядное устройство, изготовлению которого посвящен данный обзор.

Начнем с просмотра авторского видеоролика по изготовлению такого устройства

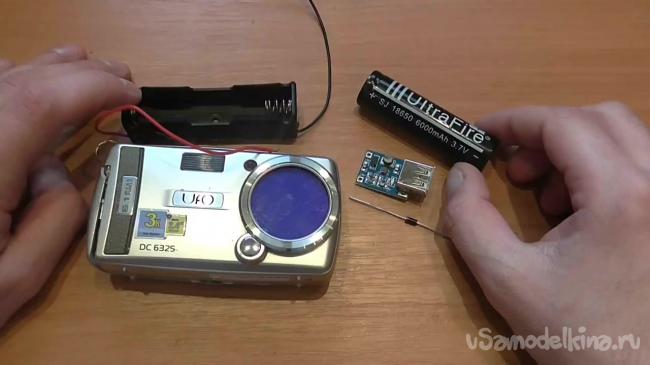

Что нам понадобится:
- коробочка для аккумулятора;
- аккумулятор 18650 на 6000 мАч, 3.7 вольта;
- диод;
- любой корпус;
- плата с USB разъемом;
- клеевой пистолет.
Портативное зарядное устройство для мобильного телефона

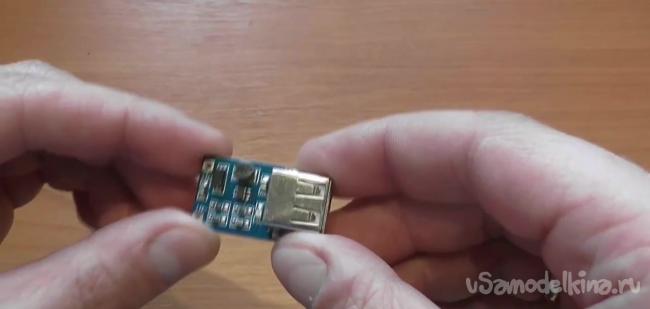

В качестве корпуса автор идеи использует старый фотоаппарат. Отметим, что корпус нужно брать такой, чтобы в любой момент было возможно открыть его для извлечения аккумулятора. Плата с USB разъемом будет повышать напряжение аккумулятора до 5 вольт. Приступим.
Портативное зарядное устройство для мобильного телефона

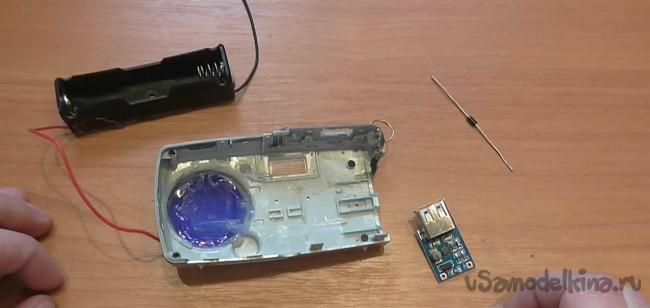

Начать следует со сборки. Устанавливаем в корпус плату с USB разъемом и коробочку для аккумулятора.
Портативное зарядное устройство для мобильного телефона

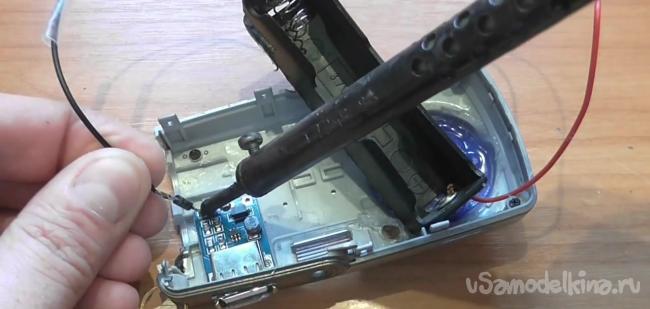

У диода есть светлая часть, которая называется катодом. Это минус. Следующая часть называется анодом, и это соответственно плюс. Нужно спаять минус с аккумулятора с минусом диода.
Портативное зарядное устройство для мобильного телефона

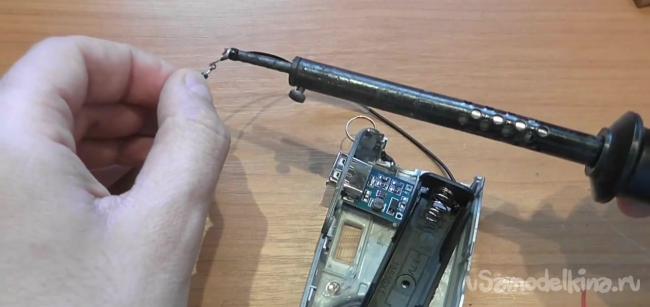

Обратный конец диода нужно припаять на минус платы.
Портативное зарядное устройство для мобильного телефона

Плюс с аккумулятора припаиваем к плюсу платы. Диод в этом случае вставляется для того, чтобы аккумулятор мобильного устройства не мог заряжать аккумулятор, который используется в самодельном зарядном устройстве.

После пайки всех компонентов, собираем их в корпусе, приклеивая на своих местах клеевым пистолетом.
Портативное зарядное устройство для мобильного телефона
Портативное зарядное устройство для мобильного телефона

После этого наше портативное зарядное устройство полностью готово.
Портативное зарядное устройство для мобильного телефона
Портативное зарядное устройство для мобильного телефона
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
2 комментария
  1. tarus
    Конструкция не доработана. Плата с USB это конкретно- "повышающий преобразователь". Диод не нужен, обратно ток и так не пойдет, а нужен какой нибудь выключатель чтобы преобразователь не ел батарею постоянно. И как скажите вы будете этот аккумулятор заряжать? Нужна еще одна плата с USB (micro USB), а точнее контролер заряда литиевых аккумуляторов.
  2. Egoruch
    tarus, диод тут нужен чтобы если случайно поставил аккумулятор не так не сгорела плата преобразователя (у самого такое было)
    И вообще корпус дебильный.
