Механический мод (Электронная сигарета) своими руками

Механический мод (Электронная сигарета) своими руками

С каждым днем популярность электронных сигарет возрастает. Кто-то с помощью них бросает курить, кто-то просто перешел на более дешевый и менее вредный способ курения, а кто-то просто любит побаловаться вкусным и пахучим паром от электро-сигареты.

В связи с нынешним курсом доллара электро-сигареты имеют приличную цену, а служат, как показывает практика, от одного до нескольких месяцев. Лично я приобрел уже три самых обычных электронных сигареты, каждая из них прослужила мне по одному месяцу, и каждый раз я был вынужден покупать на те деньги которые сэкономил на покупке обычных сигарет, новую электро-сигарету. В конце концов я решил приобрести себе сигарету по дороже и по качественнее, пришел в магазин где мне предложили мех-мод который не имел никакой электроники, я подумал и решил сделать мех-мод самому из обычного карманного фонарика.

Как у меня это получилось?.. я сейчас вам расскажу

Для сборки мода нам понадобится:
• Фонарик карманный
• Аккумулятор стандарта 18650 или 26650 (отличие в диаметре и в ёмкости)
• Кусок текстолита
• Паяльник, флюс, припой
• Коннектор из старой сигареты
• Испаритель (самому сделать сложно, пришлось покупать в магазине)

Фото, что имеем мы сначала
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками

Разбираем фонарик и достаем с него все внутренности
Механический мод (Электронная сигарета) своими руками

Кнопку достать долго не получалось, но все же удалось.

И так, мы видим: Корпус фонарика, стёклышко, светодиодный модуль, пружинку для поддержания модуля и для обеспечения контакта и пластинку для того чтобы зафиксировать это все в корпусе фонарика.

Далее берем текстолит и стеклышко с фонарика
Механический мод (Электронная сигарета) своими руками

Нам необходимо обвести стеклышко на текстолите чтобы в дальнейшем выпилить из него круг такого же размера и диаметра как стеклышко.
Механический мод (Электронная сигарета) своими руками

Вырезаем, ровняем и вот что должно получиться
Механический мод (Электронная сигарета) своими руками

Готово.

Теперь в этом кружке нам необходимо высверлить отверстие под коннектор с старой сигареты, сверла подходящего диаметра у меня не нашлось. Просверлил дырку по меньше, а далее расточил надфилем.
Механический мод (Электронная сигарета) своими руками

Вставляем наш коннектор в нашу «шайбочку»
Механический мод (Электронная сигарета) своими руками

Механический мод (Электронная сигарета) своими руками

Механический мод (Электронная сигарета) своими руками

Залуживаем текстолит и припаиваем коннектор к текстолиту
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками

И в место проводочка который припаян к среднему контакту коннектора припаиваем провод по мощнее так как будем использовать низкоомные нагрузки которые близки до короткого замыкания и могут спалить стандартный провод который на коннекторе, а микросхему которая находится в цифровом моде, может вывести из строя.
Механический мод (Электронная сигарета) своими руками

Далее выпаиваем светодиоды с платы нашего фонарика и припаиваем провод от центрального коннектора к микровыключателю, который выпаян из старого телевизора, и от выключателя к центральному контакту платы, там где припаяна пружинка (плюсовая клемма)
Механический мод (Электронная сигарета) своими руками

Механический мод (Электронная сигарета) своими руками

И припаиваем минусовую клемму от коннектора будущей сигареты к минусовому контакту платы, с которой мы выпаяли светодиоды.

Сверлим отверстия в крышки фонарика и в отражателе так чтобы они совпадали, нужны они для того чтобы вставить микровыключатель в корпус.
Механический мод (Электронная сигарета) своими руками

(была мысль вставить микровыключатель в низу, но как показал опыт предыдущей моей электронной сигареты – это не совсем удобно)

Делаем из круглого отверстия квадратное и можно приступать к сбору.

Вставляем это все в крышку от фонарика и садим на термоклей, фиксируем все специальной шайбой которая входит в комплект фонарика.
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками

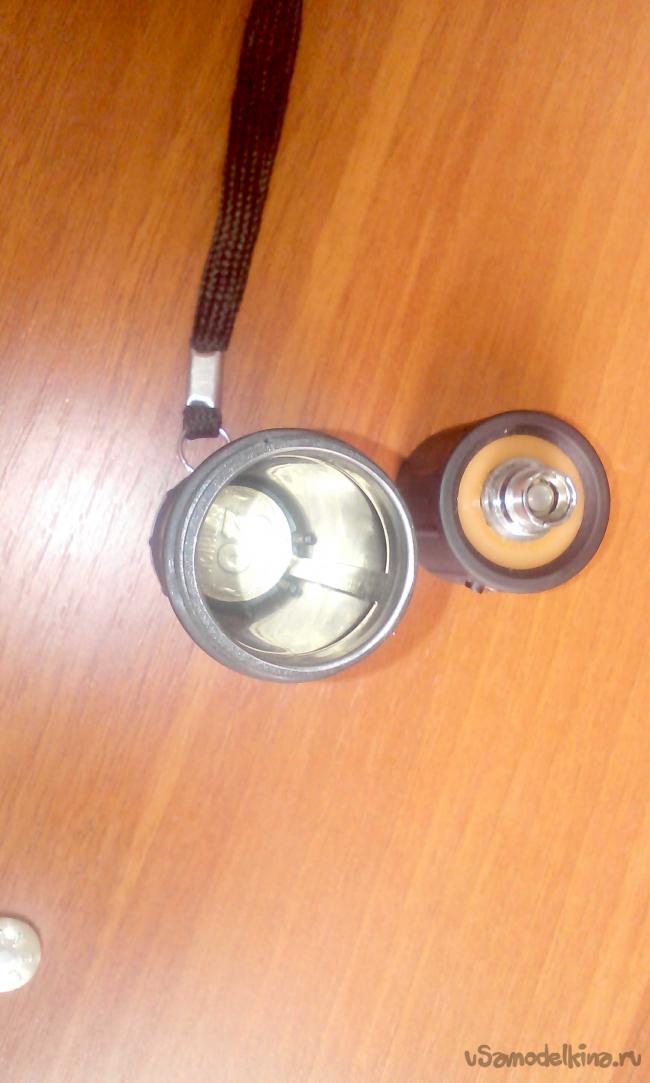

И так, плюсовая клемма у нас есть, установить минусовую и готово.

Я использовал минусовую шину из комплекта фонарика, только на низ вместо пружины запихнул монетку номиналом в 25 коп.
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками
Механический мод (Электронная сигарета) своими руками

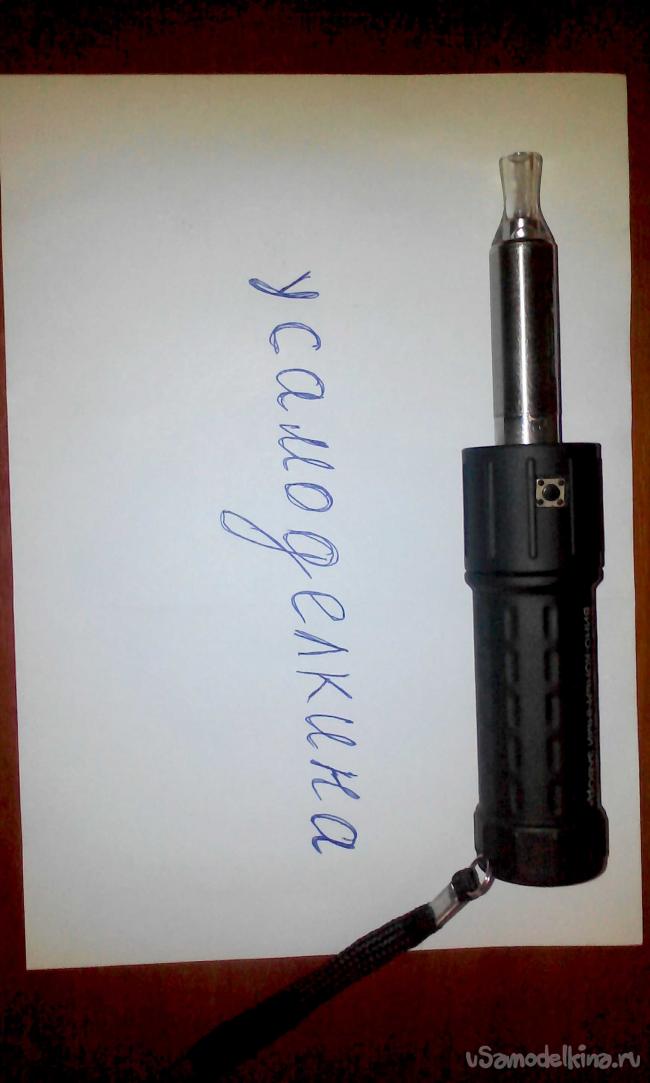

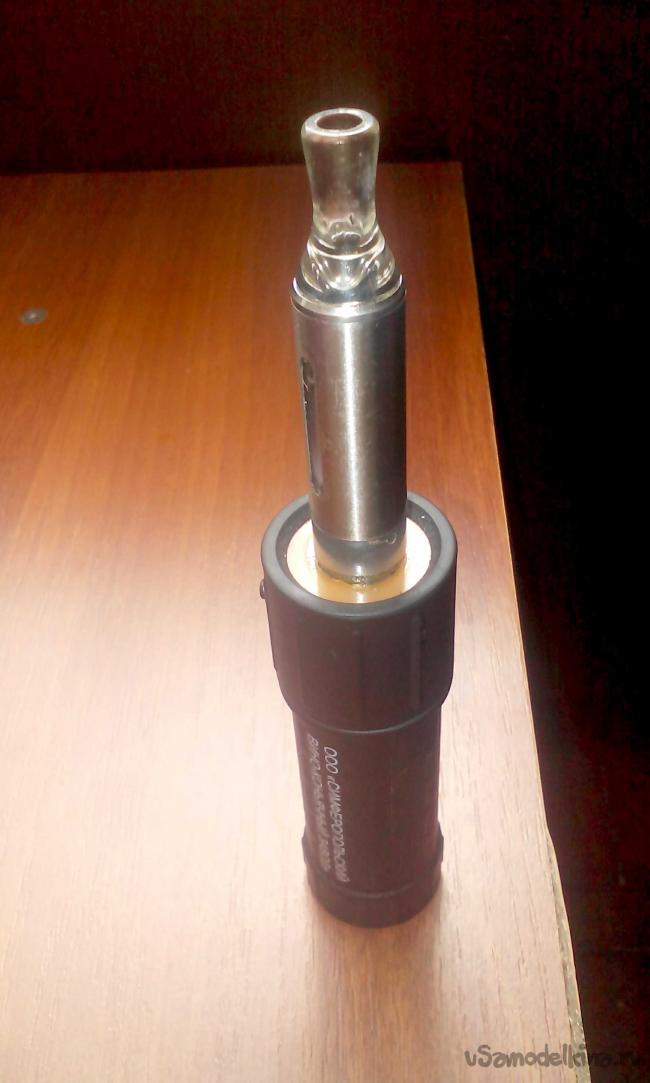

Все готово! Накручиваем испаритель на наш механический мод и можно наслаждаться всеми прелестями электронных сигарет.скачать dle 11.1смотреть фильмы бесплатно
