Схема качера Бровина или трансформатора Теслы

Схема качера Бровина или трансформатора Теслы

В этом обзоре представляем вашему вниманию схему сборки качера Бровина или трансформатора Теслы.

Начнем с авторского видеоролика



Нам понадобится:
- обмоточный провод;
- NPN транзистор;
- резистор на 47 кОм;
- светодиод;

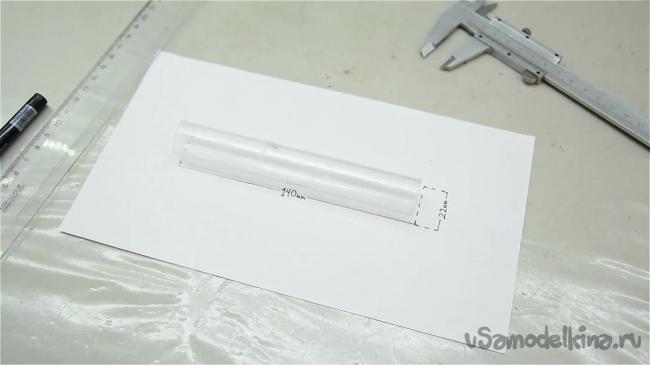

- пластиковая или полипропиленовая труба длиной 140 мм и диаметром 22 мм;
Схема качера Бровина или трансформатора Теслы

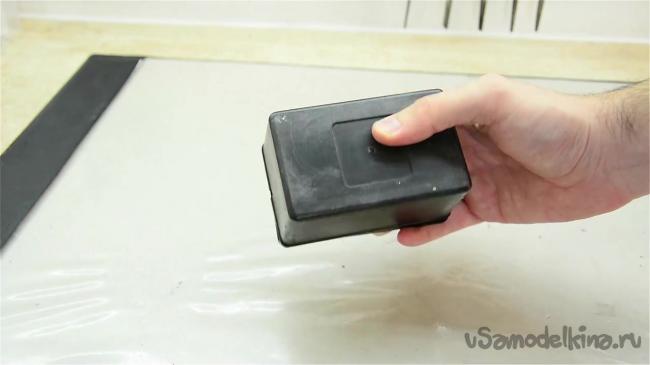

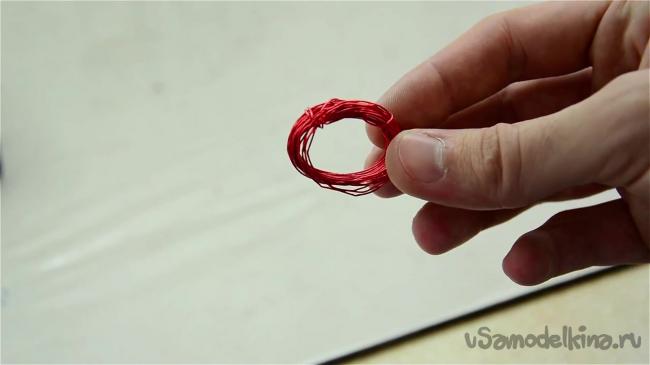

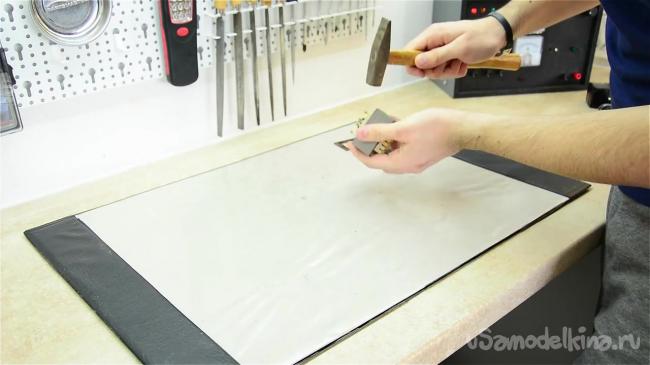

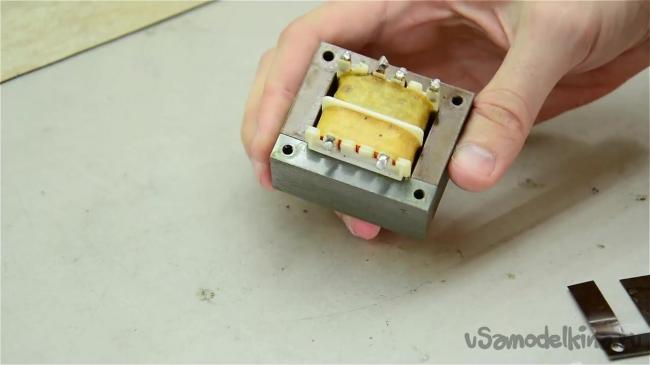

Обмоточный провод можно не покупать, поскольку он присутствует в каждом зарядном устройстве или блоке питания. Если вы решили снять провод из блока питания, то отметим, что он обмотан на «Ш» или «Е» образном трансформаторе. Одна из катушек на трансформаторе имеет толстый довольно короткий провод. Провод на второй катушке значительно тоньше и его намного больше. В любом случае трансформатор нужно разобрать, чтобы добраться до провода. Это можно сделать постучав молотком по корпусу, благодаря чему лак постепенно разломается и трансформатор будет распадаться на части.
Схема качера Бровина или трансформатора Теслы
Схема качера Бровина или трансформатора Теслы
Схема качера Бровина или трансформатора Теслы

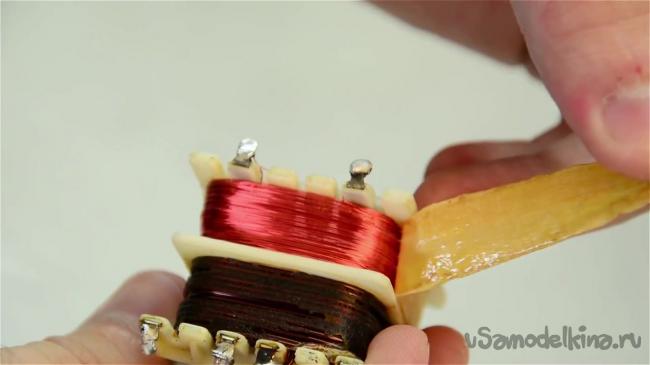

Далее нужно убрать слой изоленты на проводах и освободить обмоточный провод.
Схема качера Бровина или трансформатора Теслы
Схема качера Бровина или трансформатора Теслы

Начнем с катушки. Для начала нужно найти длину провода одного витка. Для этого умножаем число Пи (3.14) на наружный диаметр трубы. В случае использования трубы диаметром 22 мм, получится 6.9 см.
Схема качера Бровина или трансформатора Теслы

Теперь берем длину витка и умножаем на нужное количество витков. В случае автора, их будет 450. В результате получается, что нам нужно 31 м провода, чтобы сделать катушку в 450 витков на трубе, который использует автор.
Схема качера Бровина или трансформатора Теслы

Далее на рабочем столе отмеряем расстояние в один метр. Это нужно для точной отметки провода.
Схема качера Бровина или трансформатора Теслы
Схема качера Бровина или трансформатора Теслы

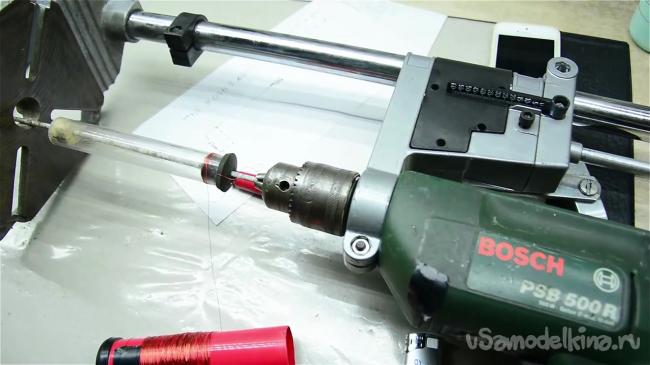

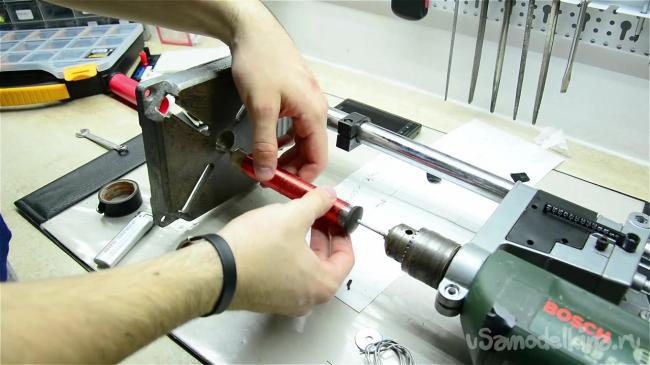

Обматываем катушку. Это можно сделать вручную, но также можно построить несложный агрегат из шуруповерта или дрели и сделать обмотку более легкой.
Схема качера Бровина или трансформатора Теслы
Схема качера Бровина или трансформатора Теслы
Схема качера Бровина или трансформатора Теслы

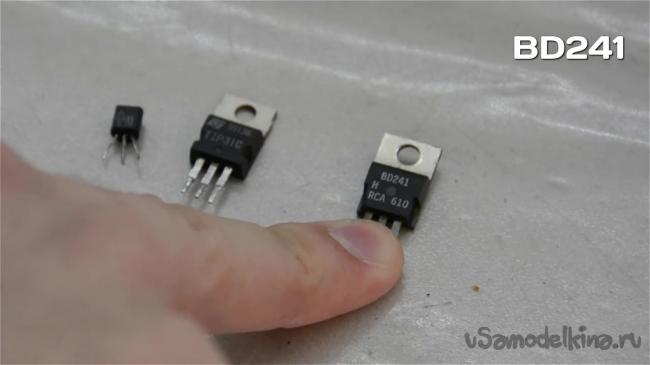

Далее берем резистор на 47 кОм, один светодиод, катушку и NPN транзистор. Автор не советует использовать маленькие транзисторы, поскольку они не выдерживают не высоких напряжений, не нагрузок. Лучшим из всех транзисторов, которые использовал автор оказался транзистор BD241.
Схема качера Бровина или трансформатора Теслы

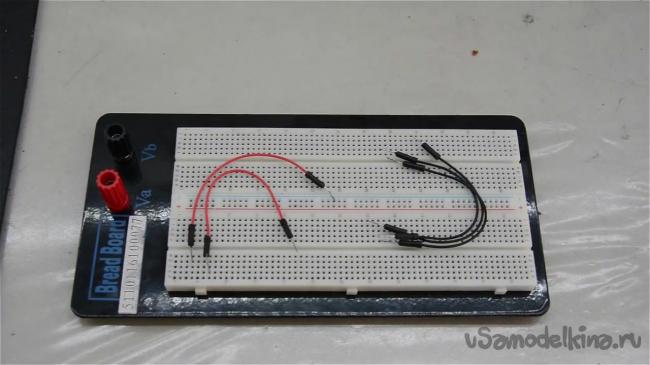

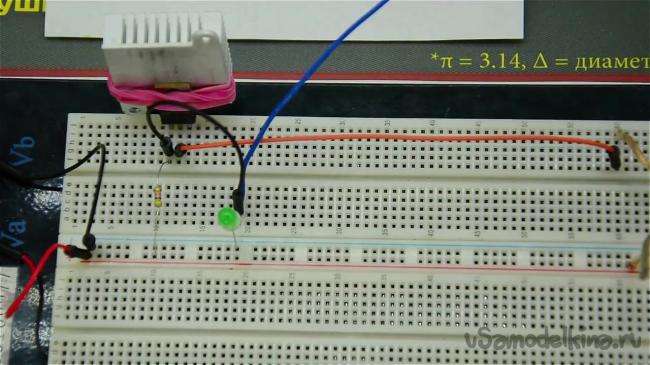

Начнем саму сборку схемы, которую автор делает на BreadBoard-е для большей наглядности.
Схема качера Бровина или трансформатора Теслы

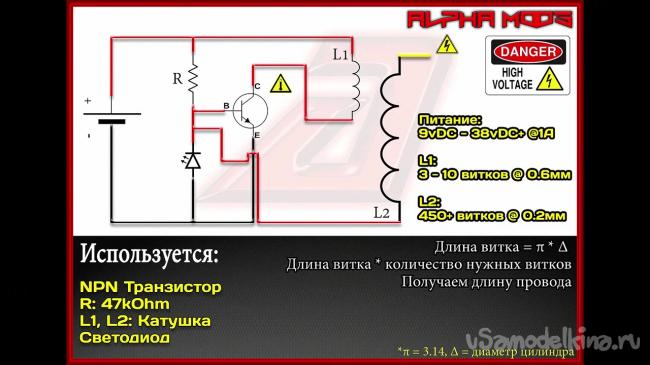

На схеме видно, что плюс проходит через резистор и попадает на транзистор, но также идет на катушку, откуда тоже попадает на транзистор. Поэтому первым делом подключаем транзистор.

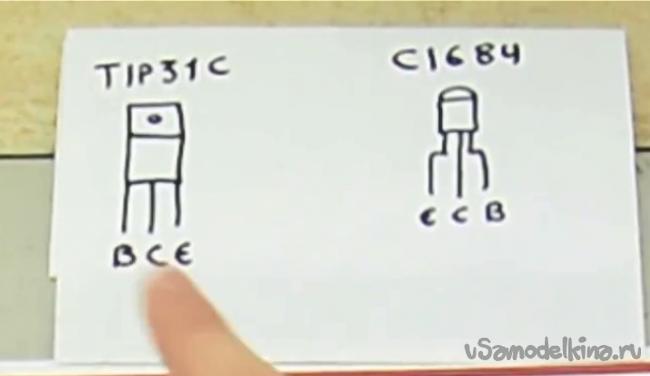

Распиновка транзистора проста. Представляем ее на рисунке ниже, где B означает базовый, C – это коллектор
Схема качера Бровина или трансформатора Теслы

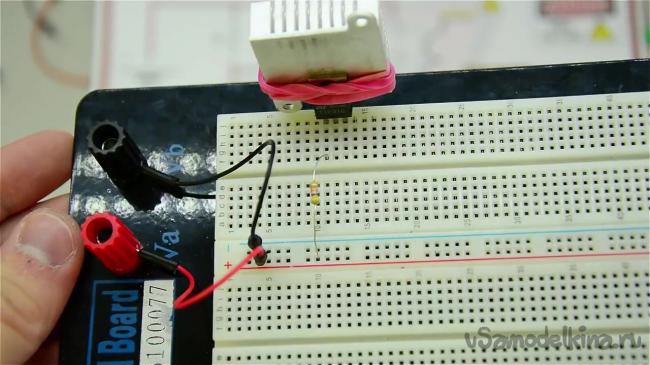

Резистор подключаем к базовой ножке.
Схема качера Бровина или трансформатора Теслы

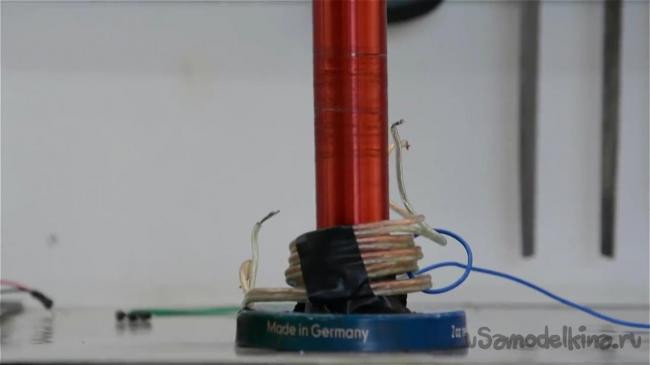

Второй плюс должен идти на катушку, который в данном случае является простым проводом с пятью витками вокруг провода, который намотали вначале. Подключаем один конец провода к коллектору. Второй конец провода подключаем к одному контакту с катушки.
Схема качера Бровина или трансформатора Теслы

Второй контакт с катушки подключаем прямо к плюсу.
Схема качера Бровина или трансформатора Теслы

На верх катушки можно сразу закинуть ионовую лампочку, чтобы проверить работоспособность схемы.

Длинная ножка светодиод является плюсовой, а короткая – минусовая. Подключаем плюсовую лапку к минусу, а ко второй подключаем большую катушку или вторичную.
Схема качера Бровина или трансформатора Теслы

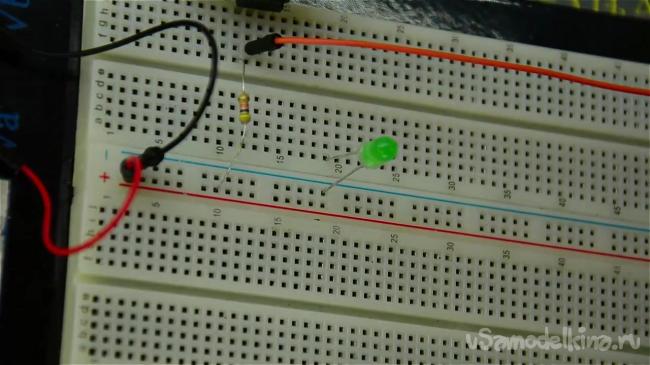

В конце подключаем светодиод к резистору, и эмиттер транзистора к минусу.

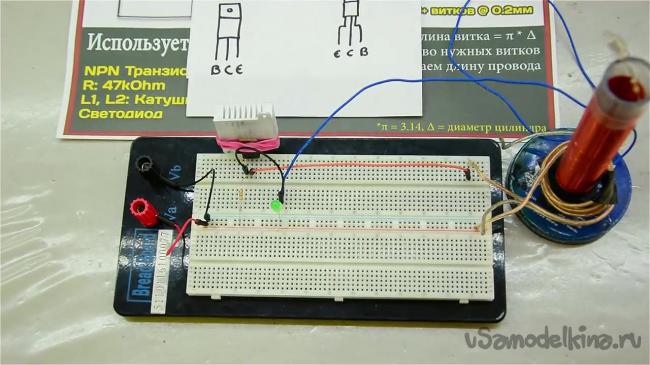

Схема катушки готова. Можно смело подавать питание.
Схема качера Бровина или трансформатора Теслы

При возможных неполадках советуем первым делом проверить все контакты, правильность подключения деталей и первичную катушку. Зачастую помогает легкая смена двух проводов первичной катушки местами.скачать dle 11.1смотреть фильмы бесплатно
