Делаем «гаражный» горн для закалки заготовок ножей

Делаем «гаражный» горн для закалки заготовок ножей

Перед каждым, кто хочет сделать нож своими руками, рано или поздно возникает проблема закалки заготовки, изготовленной из отожженной мягкой стали. Большинство «гаражных» мастеров, имеющих небогатый набор станков, устройств и приспособлений, не имеют возможностей сделать эту достаточно сложную операцию самостоятельно, в кустарных условиях, так как для закалки требуется либо кузнечный горн либо электрическая муфельная печь. До недавнего времени, проживая в другом городе, я закаливал заготовки с использованием имеющейся в мастерской, в которой работал мой хороший знакомый, муфельной печи. Теперь, когда у меня не стало такой возможности, я решил сделать простейший горн для закалки лезвий ножей в гараже. Чтобы не «изобретать велосипед» конструкцию простейшего небольшого горна нашел на просторах Интернета. Решил сделать подобный, немного его усовершенствовав.

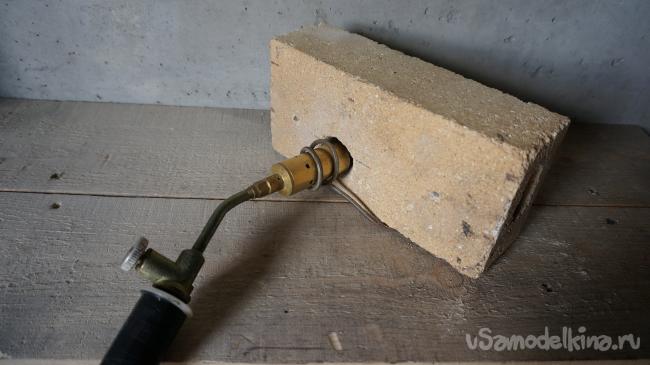

Сделанный своими руками «гаражный» горн для закалки небольших стальных заготовок состоит из шамотного кирпича, с выполненными особым образом отверстиями, проволочного держателя газовой горелки, и непосредственно самой горелки. Сам горн, для предотвращения разрушения основного кирпича от перепадов температуры при нагреве и остывании, обкладывается с трех сторон аналогичными кирпичами.

Сделанное мною приспособление еще не было в работе. Но, учитывая, что горн имеет небольшую по объему камеру для нагрева, а температура пламени горелки около 2000 градусов С, как мне кажется, заготовку без труда можно нагреть до необходимой, в зависимости от марки стали, температуры 800 – 1100 градусов.

Проверю работу горна на практике в ближайшее время, после завершения обработки заготовки.
Делаем «гаражный» горн для закалки заготовок ножей


Материалы и инструменты:
- кирпич огнеупорный шамотный;
- проволока;
- газовая горелка;
- перфоратор с набором буров;
- пассатижи.

Описание изготовления:

Шаг 1: Формирование основного отверстия.

Размечаем по максимальной ширине имеющейся и возможных будущих заготовок ножа в обоих торцах кирпича места для сверления сквозных отверстий. Просверливаем перфоратором с торца кирпича два параллельных сквозных отверстия диаметром 25 мм. В моем случае длина бура не позволила просверлить кирпич насквозь за один проход, поэтому пришлось делать отверстия с двух сторон навстречу друг другу. Сверлить кирпич желательно на небольших оборотах, так как он может расколоться.
Делаем «гаражный» горн для закалки заготовок ножей

Перфоратором с буром для штрабления убираем образовавшуюся между сквозными отверстиями перегородку и получаем таким образом овальную по поперечному сечению, во всю длину кирпича камеру, куда будет помещаться заготовка для нагрева до необходимой температуры.
Делаем «гаражный» горн для закалки заготовок ножей


Шаг 2: Создание отверстий для горелки и держателей заготовки.

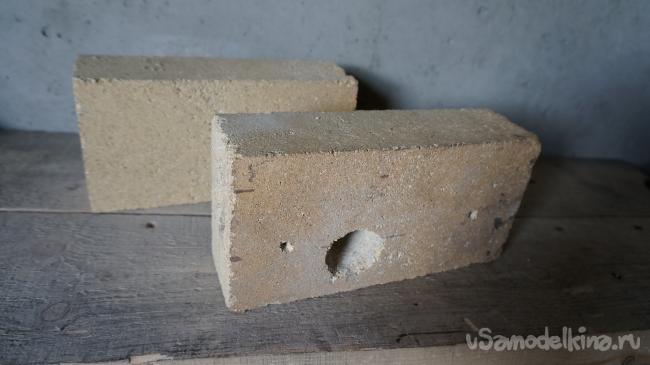

На фронтальной части кирпича размечаем по имеющейся заготовке примерное место входа пламени горелки в камеру для нагрева. При этом учитываем, что оно должно располагаться ниже нижней части камеры, таким образом, чтобы пламя входило в камеру снизу, примерно в районе середины заготовки, что будет способствовать более быстрому и равномерному ее прогреву. При помощи перфоратора делаем отверстие диаметром, чуть большим диаметра горелки (около 55 мм). Отверстие должно быть не сквозным и доходить до задней стенки камеры.

Размечаем по заготовке ножа места для отверстий держателей, так чтобы выставленная на них на ребро заготовка ножа находилась на расстоянии 5 – 7 мм от нижней части камеры и со всех сторон равномерно охватывалась пламенем горелки. Просверливаем отверстия сверлом 5 мм перпендикулярно плоскости фронтальной части кирпича таким образом чтобы сверло вошло на 15 - 20 мм в заднюю стенку камеры.
Делаем «гаражный» горн для закалки заготовок ножей


Шаг 3: Изготовление держателя для горелки.
Из мягкой стальной проволоки изготавливаем простейшее, показанное на фотографии, устройство для фиксации газовой горелки в требуемом положении. Ножки держателя подводим под кирпич.
Делаем «гаражный» горн для закалки заготовок ножей


Шаг 4: Сборка горна.

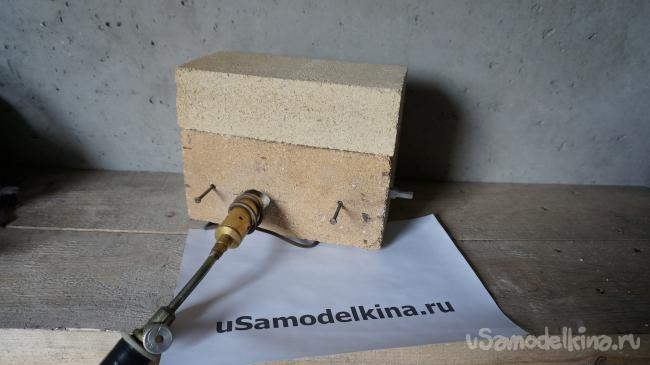

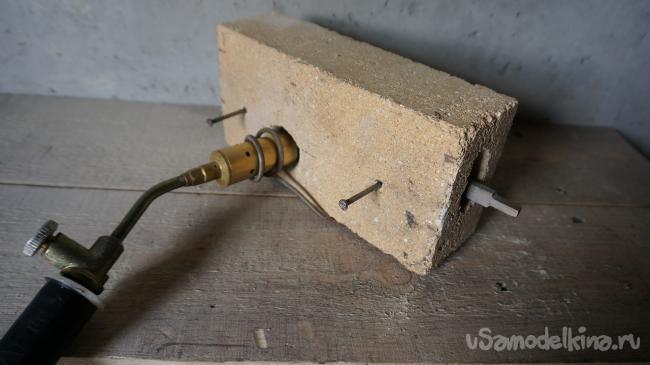

Устанавливаем кирпич, с устроенной в нем камерой нагрева, на держатель горелки. Вставляем гвозди, используемые в качестве держателей для заготовки. Гвозди должны быть тоньше диаметра отверстий и входить в них свободно, чтобы при расширении от нагрева, они не раскололи кирпич. Устанавливаем на них заготовку ножа на ребро, так чтобы она не касалась стенок камеры. Обкладываем основной кирпич с камерой нагрева с тыльной стороны и сверху двумя шамотными кирпичами. Вставляем горелку в держатель. Горн готов для нагрева заготовки ножа до необходимой температуры закалки.
Делаем «гаражный» горн для закалки заготовок ножей

Делаем «гаражный» горн для закалки заготовок ножей

Делаем «гаражный» горн для закалки заготовок ножей

Делаем «гаражный» горн для закалки заготовок ножей
