Делаем лук обратной конструкции

Делаем лук обратной конструкции

В предыдущих обзорах мы говорили, что арбалеты, рогатки обратной конструкции гораздо эффективнее и мощнее обычных. Продолжим начатую тематику, представив на этот раз изготовления лука обратной конструкции.

Начнем с просмотра авторского видеоролика



Посмотрим, что нам понадобится для изготовления лука обратной конструкции:
- деревянная планка толщиной 15 мм и шириной 30 мм
- электролобзик;
- дрель или шуруповерт;
- четыре ролика;
- клей;
- саморезы;
- трос;
- стальная пластина;
- пружина;
- 2 зубные щетки

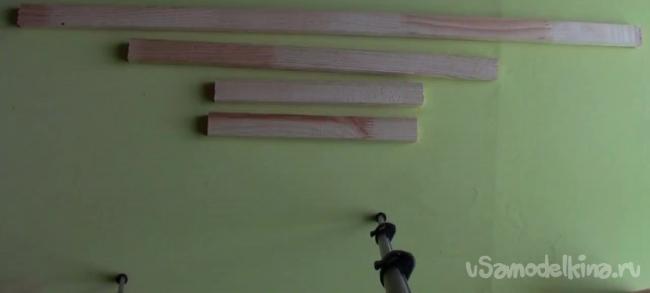

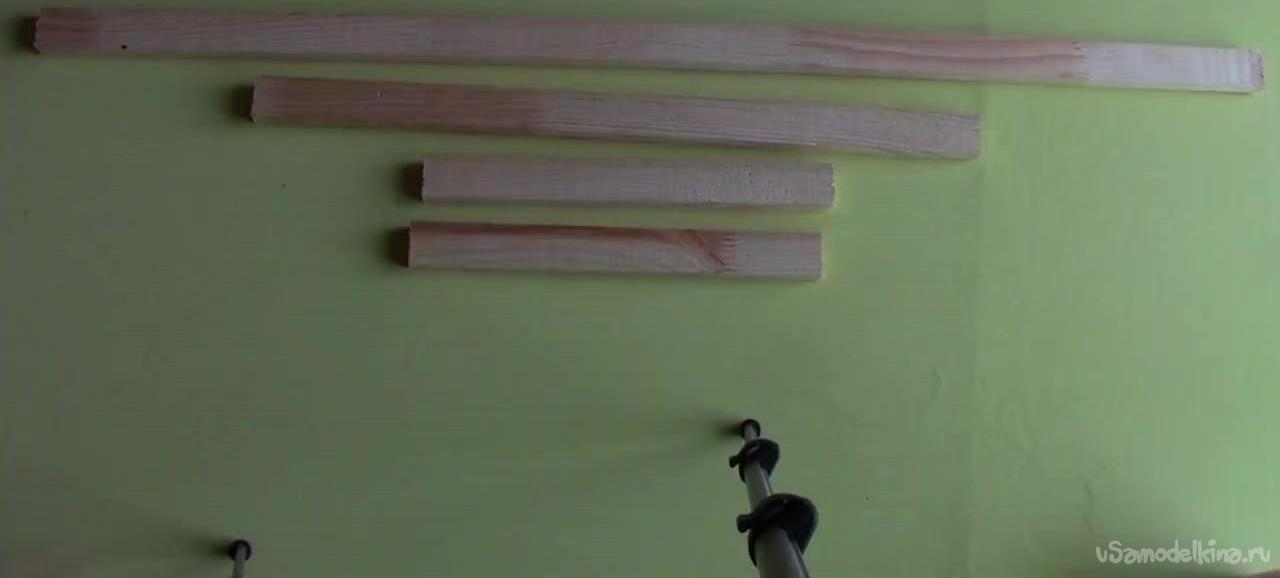

Деревянную планку нужно поделить на четыре части, чтобы получить два отрезка длиной по 30 см, один – 50 см и еще одну – 80 см.
Делаем лук обратной конструкции

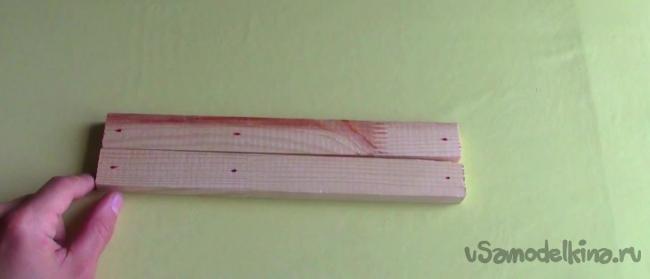

Следующим шагом берем две короткие заготовки и в каждой из них проделываем по 3 отверстия, отступая по 13 мм от краев, и от одного края по 11 см.
Делаем лук обратной конструкции

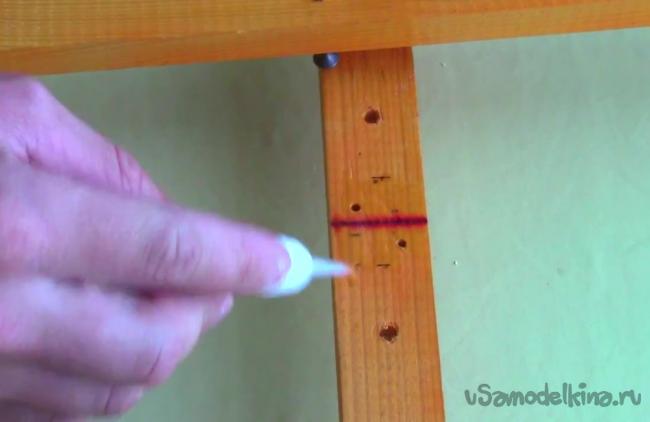

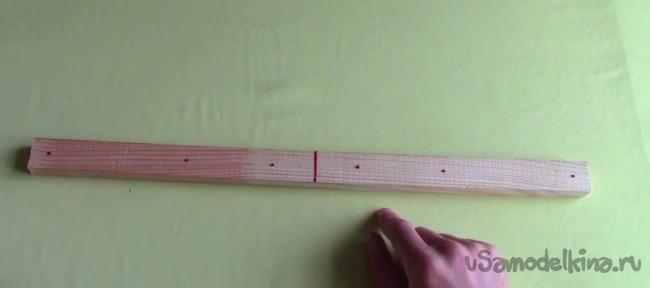

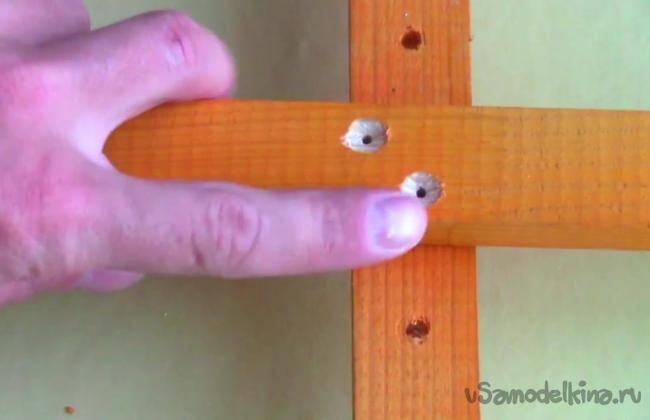

Далее берем среднюю планку и отмечаем середину. Отмечаем от середины 3.5 см и 11 см. Также по одному отверстию нужно проделать недалеко от краев.
Делаем лук обратной конструкции

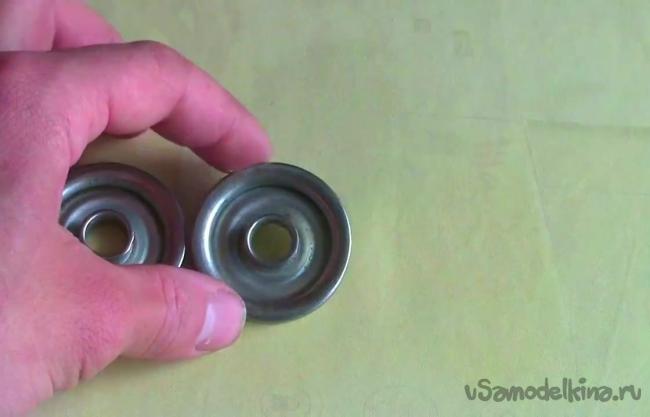

После этого нам понадобится 4 ролика. Из предыдущих материалов известно, что такие ролики можно приобрести на авторынке.
Делаем лук обратной конструкции

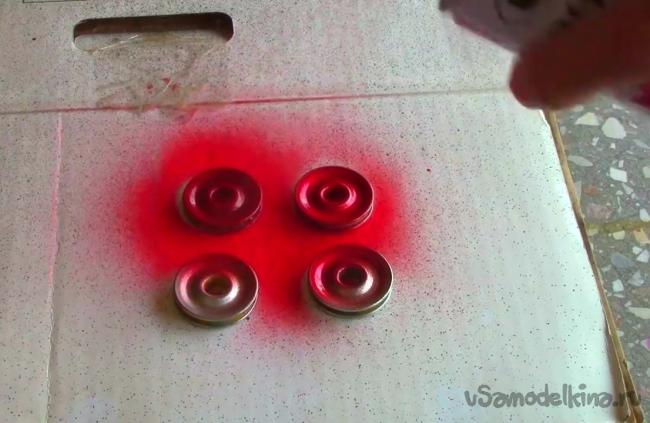

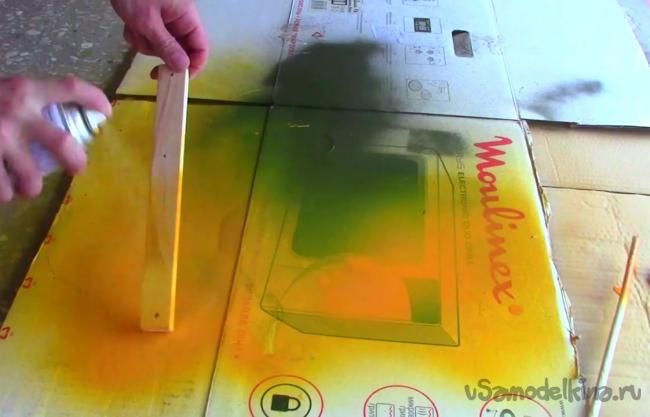

Перед сборкой конструкции можно покрасить все детали, как это делает автор идеи.
Делаем лук обратной конструкции
Делаем лук обратной конструкции

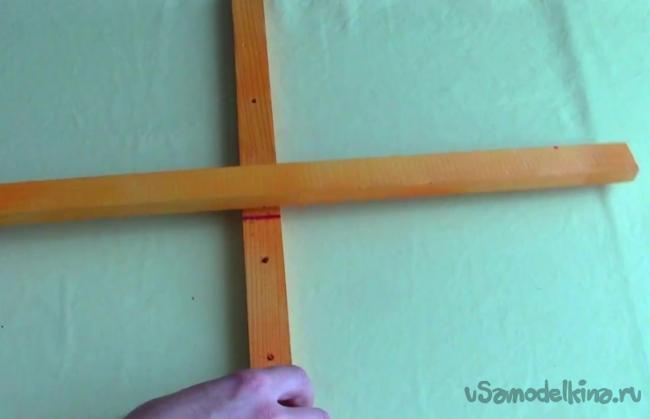

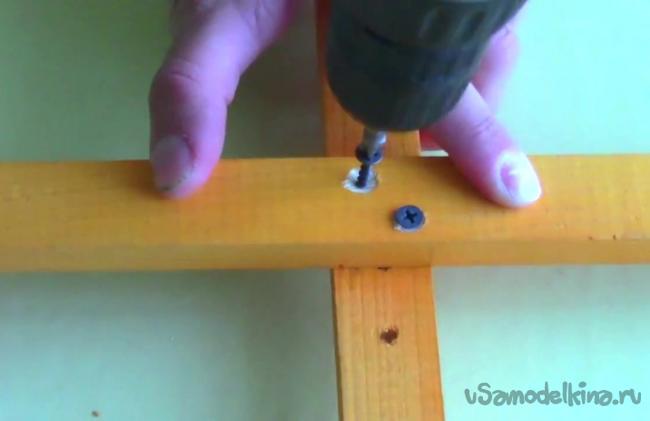

Берем среднюю по длине планку и крепим к ней длинную на отметке 28 см от края. Делать это можно при помощи клея и пары саморезов.
Делаем лук обратной конструкции
Делаем лук обратной конструкции
Делаем лук обратной конструкции
Делаем лук обратной конструкции

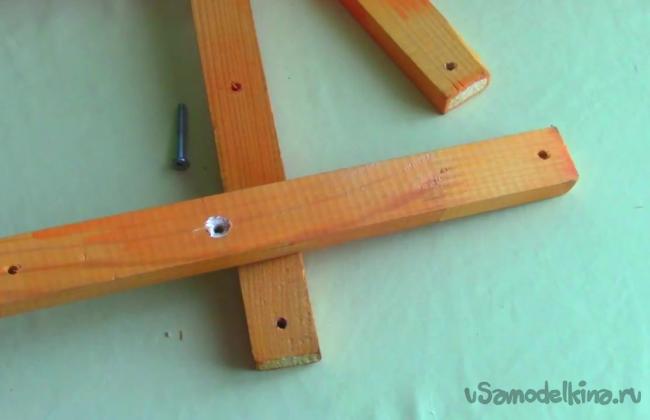

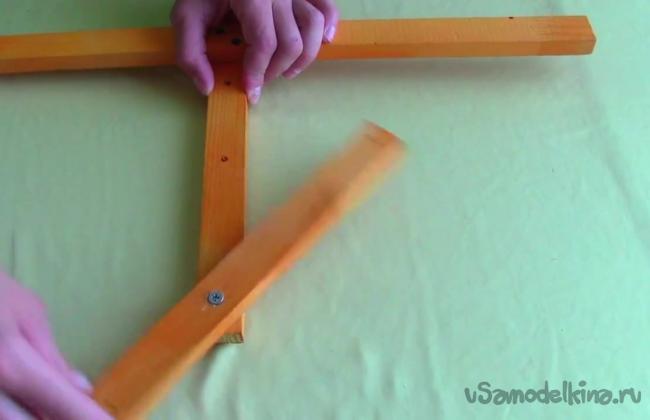

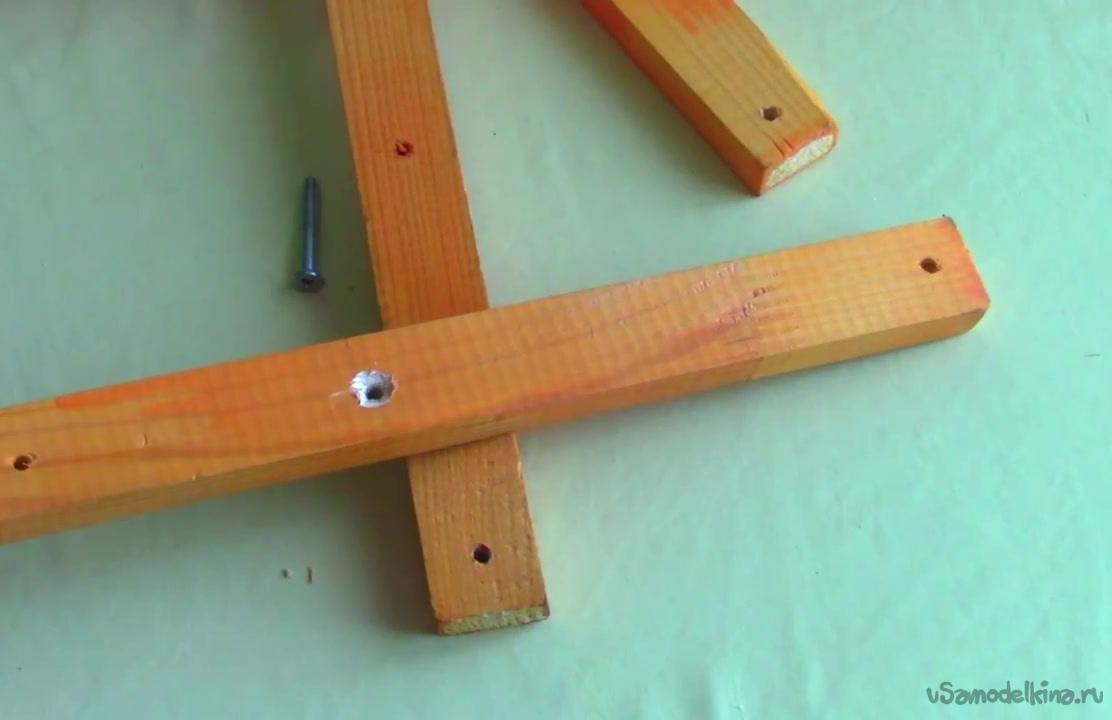

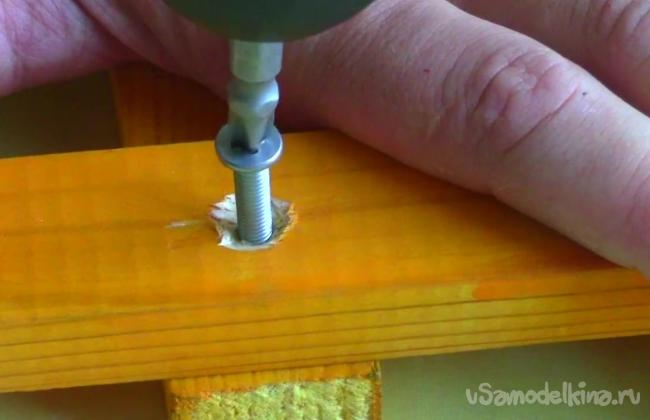

На краях средней планки закрепим короткие, получив плечи лука. Делать это можно при помощи болта, но тут следует учесть, что отверстие должно быть просверлено так, чтобы болт входил в него туго по резьбе.
Делаем лук обратной конструкции
Делаем лук обратной конструкции

То же самое повторяем с другой стороны. Очень важно, чтобы плечи двигались легко и без лишнего трения.
Делаем лук обратной конструкции

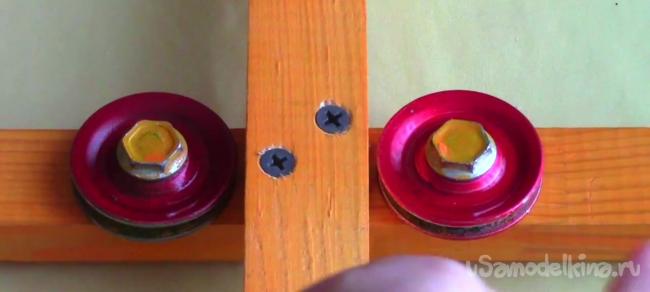

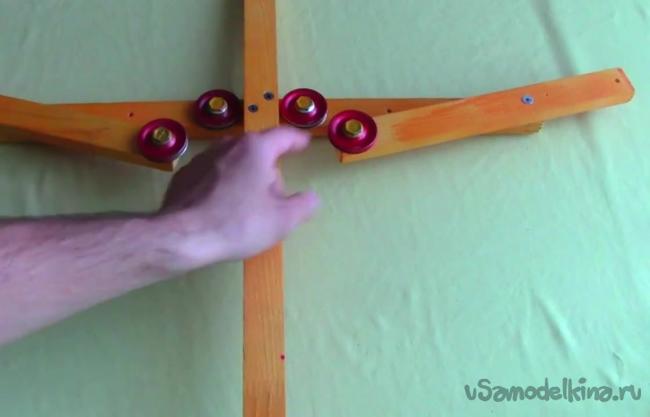

Следующим шагом берем ролики и фиксируем их на средней планке и на плечах лука.
Делаем лук обратной конструкции
Делаем лук обратной конструкции

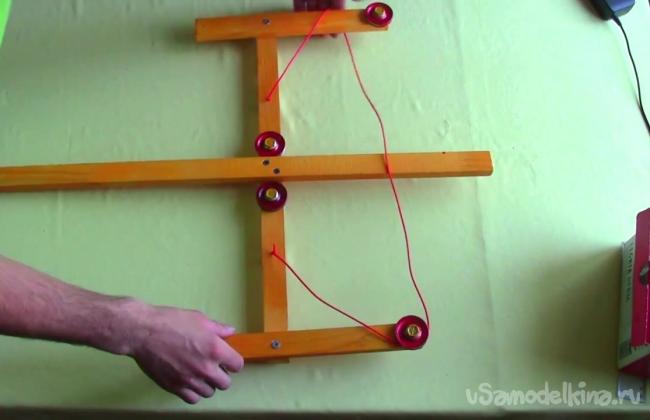

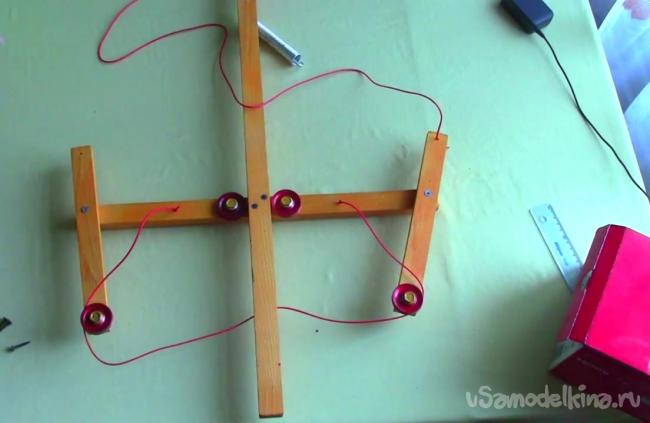

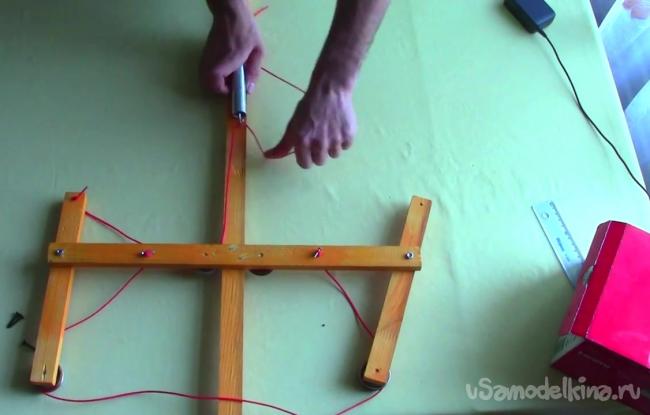

Теперь можно приступить к установке тетивы. Для этого нужно проделать еще пару отверстий на средней планке, чтобы предварительно зафиксировать там веревку. После этого продеваем ее через ролики на плечах лука.
Делаем лук обратной конструкции

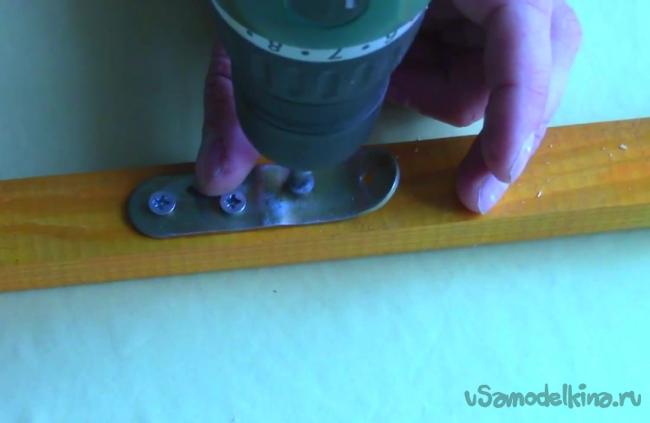

Переворачиваем конструкцию и на длинной планке закрепляем стальную пластину при помощи саморезов.
Делаем лук обратной конструкции

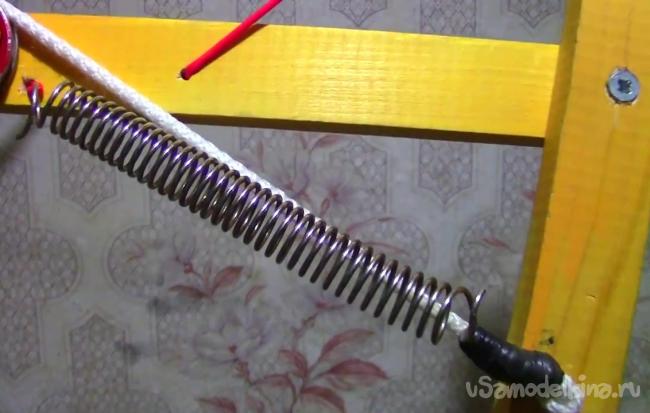

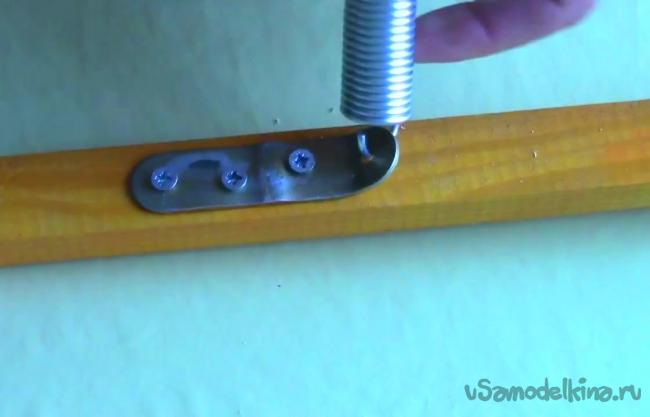

Крепим к этой пластине подходящую пружину.
Делаем лук обратной конструкции

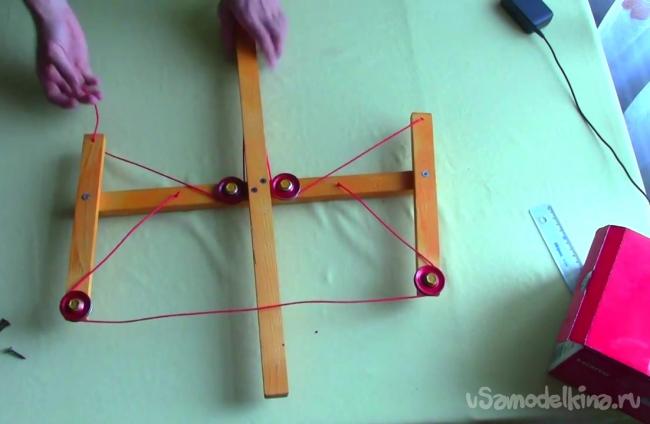

Берем еще один отрезок веревки и закрепляем его на плечах лука, продеваем через остальные ролики и через пружину. По словам автора идеи, веревки в конструкции должны быть натянуты так, чтобы до натягивания тетивы пружина была уже в натянутом состоянии.
Делаем лук обратной конструкции
Делаем лук обратной конструкции
Делаем лук обратной конструкции

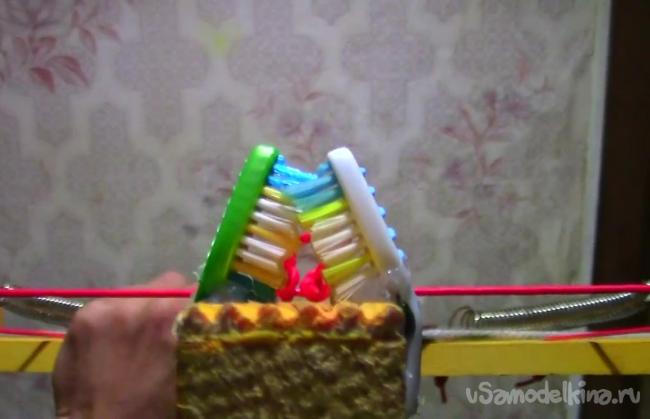

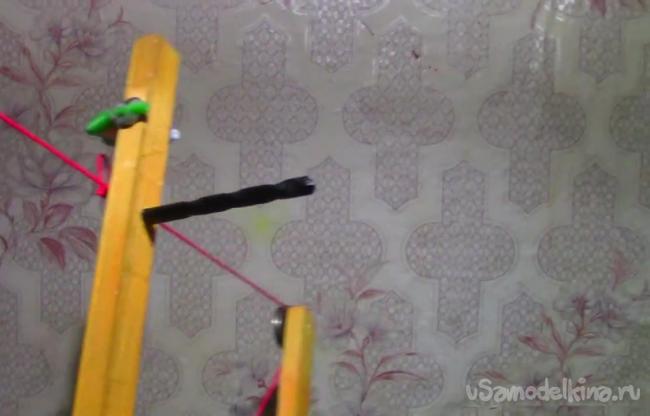

Подставку для стрелы можно сделать из двух зубных щеток. Подобная конструкция позволит стреле беспрепятственно вылетать из лука.
Делаем лук обратной конструкции

На обратной стороне необходимо добавить рукоять.
Делаем лук обратной конструкции

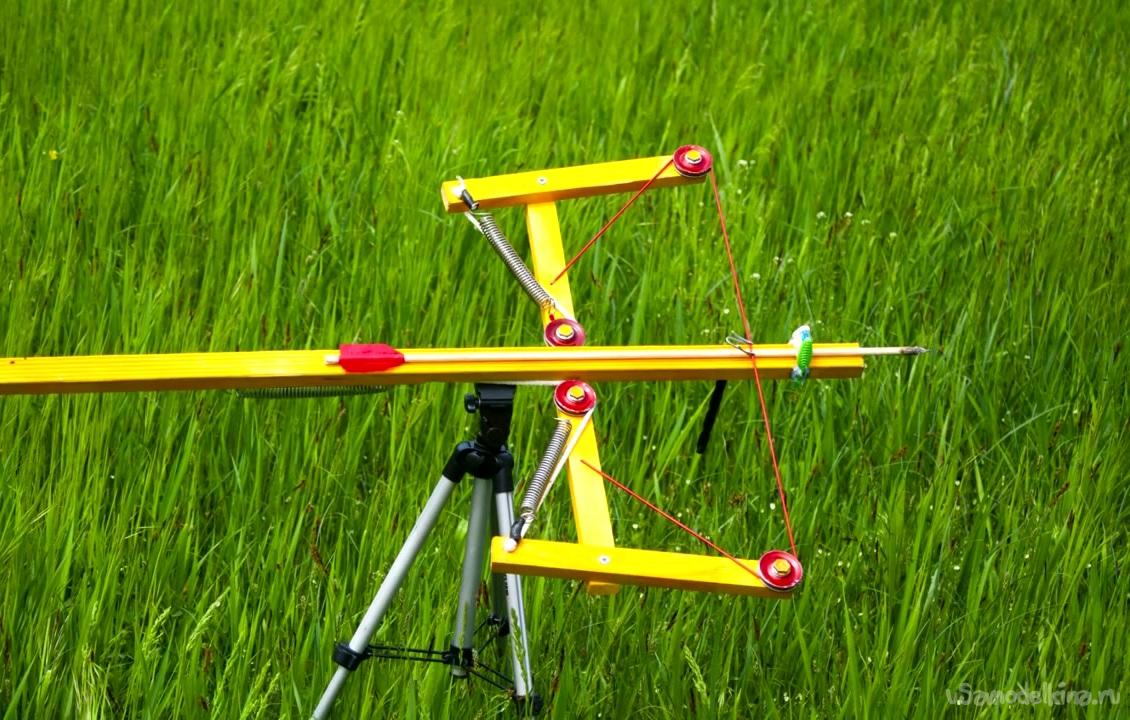

Также можно усилить конструкцию дополнительными пружинами между плечами и средней планкой.
Делаем лук обратной конструкции

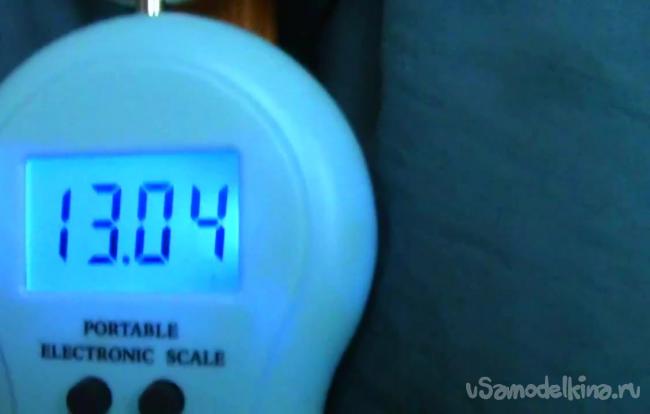

Сила натяга лука, согласно авторскому тесту равна 13 кг.
Делаем лук обратной конструкции

Конструкция такого лука положительным образом влияет не только на силу выстрела и скорость вылетающей стрелы. При выпуске стрелы нагрузка на нее медленно возрастает и медленно снижается, за счет чего она не деформируется и точность стрельбы повышается.скачать dle 11.1смотреть фильмы бесплатно
