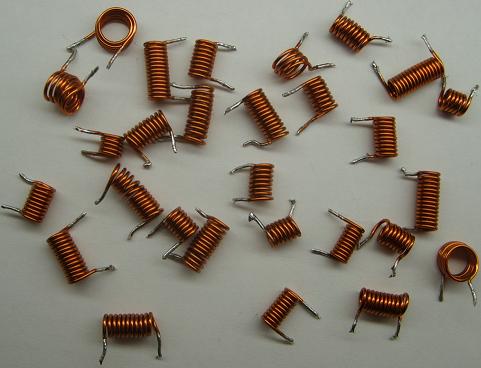

Катушка индуктивности своими руками (дроссель)

Катушка индуктивности своими руками (дроссель)

Каждый любитель мастерить электронные приборы и поделки, не раз сталкивался с необходимостью намотать катушку индуктивности или дроссель. В схемах конечно указывают число намотки катушки и каким проводом, но что делать если указанного диаметра провода нет в наличии, а есть намного толще или тоньше??

Я расскажу вам как это сделать на моем примере.
Хотел я сделать вот эту схему Радио управление 10 команд . Намоточные данные катушек в схеме указаны ( 6 витков провода 0.4 на каркасе 2мм ) эти намоточные данные соответствуют 47nH-нано Генри, все бы нормально но провод у меня был 0.6мм. Помощь я нашел в программе Coil32.

Открываем программу
Катушка индуктивности своими руками (дроссель)

В низу мы видим что в программе можно вычислить практически любую катушку. Стоит только выбрать из списка нужную, выбираем ( однослойную катушку виток к витку)
Катушка индуктивности своими руками (дроссель)

Заходим в настройки и нажимаем Опции
Катушка индуктивности своими руками (дроссель)

В появившемся окне выбираем нГн
Катушка индуктивности своими руками (дроссель)

Возвращаемся к нашей схеме, например я вам не говорил какая индуктивность катушек и у вас есть только намоточные данные, как же нам теперь узнать какая же их индуктивность??

Для этого вставляем в окошки известные нам данные этих катушек , длину намотки подбираем до тех пор пока вычисления не совпадут с нашими данными.
Катушка индуктивности своими руками (дроссель)

И так вычисления показали что длина намотки 3.1мм при 6-и витках провода 0.4,на оправке 2мм. а индуктивность 47нГн.
Теперь ставим диаметр нашего провода 0.6мм.
Катушка индуктивности своими руками (дроссель)

Но теперь индуктивность маленькая, значит начинаем увеличивать например длину намотки, получилось 5.5мм
Катушка индуктивности своими руками (дроссель)

Вот и все, катушка готова.

Но если вы например уже вытравили платы, а размер контактов для катушки остался прежним, то есть для катушки с длиной намотки 3мм, а у вас же получилась на 5.5мм ( намного больше и впаять рядом 3 таких катушки будет проблематично)

Значит нужно нашу катушку уменьшить, ставим в окошко диаметр каркаса не 2мм, а 4мм. И наша катушка с проводом 0.6мм, уменьшается в длине с 5.5мм до 3мм и число витков 3.5, +/- 1-2 нГн роли большой не сыграет, зато мы сможем легко впаять наши индуктивности.
Катушка индуктивности своими руками (дроссель)

Вот и все, надеюсь моя статья поможет вам. В этой программе можно рассчитывать разные катушки, выбирайте из списка какая вам нужна и все у вас получится.
