Ночник «чупс» из светодиодов своими руками

Ночник «чупс» из светодиодов своими руками

Наш век в котором мы живем, век дефицита энергоресурсов и все больших растущих цен на энергоносители такие, как уголь, мазут и т.д., при сжигании которых вырабатывается электроэнергия , сжигание электричества в больших объемах без пользы для дела можно считать непозволительной роскошью. Таким потреблением является включение "ночников" в миллионах квартир.

Поэтому предлагаю в ночное время использовать освещение светодиодами. Свет ночью необходим, чтобы скажем, по пути к холодильнику не наступить на кошку, но заводские светильники из светодиодов мягко говоря дороговаты, но можно изготовить собственный, эксклюзивный за копейки. Предлагаю такую конструкцию:

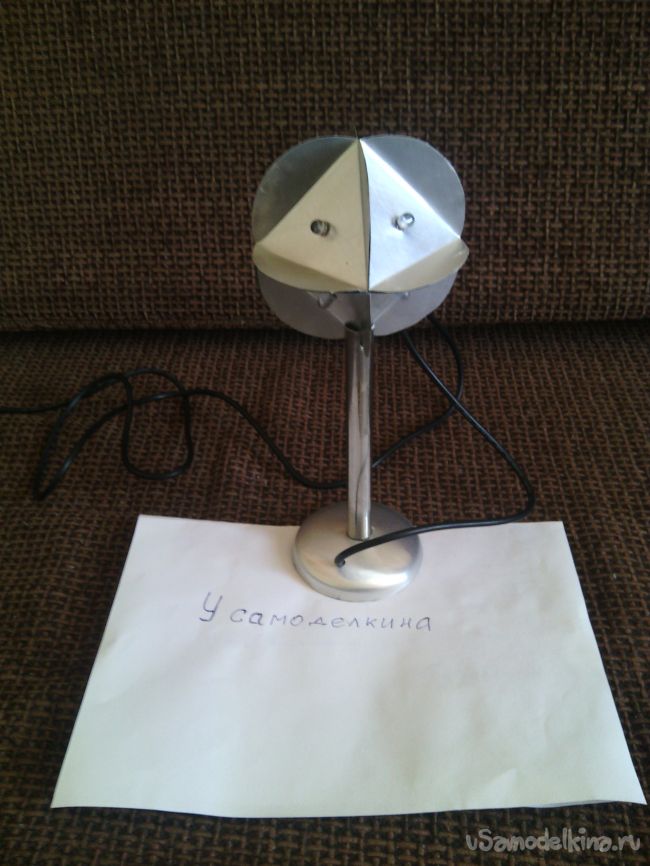

Ночник «чупс» из светодиодов своими руками

Изготовить самостоятельно такой светильник для человека с руками, растущими из плеч, не составит особого труда.
Ночник сделан из легкодоступных материалов и всем известными инструментами. При включении в розетку потребляет около 3 в и 160 мА, это равно 0.5 Вт, при этом излучает довольно мягкий, приглушенный свет.

Итак для изготовления своими руками нам потребуются следующие материалы и инструменты:
- Тонкий алюминий. Я взял от пивных банок 1л.(злоупотребление алкоголем вредит вашему здоровью)
- Клей, лучше эпоксидный
- Обрезок двужильного провода
- Зарядное устройство от сотового телефона (желательно ненужное)
- Светодиоды 8 шт. номиналом 3 в. 20мА.
- Небольшая трубка (размеры не критичны)
- Резисторы номиналом 100 Ом. 8 шт.
Ночник «чупс» из светодиодов своими руками

Из инструментов:
- Линейка
- Циркуль измерительный (с иголочками на обеих ножках)
- Паяльник 25-40 Вт.
- Дрель со сверлами
- Кусачки
- Ножницы
- Ножовка по металлу
Ночник «чупс» из светодиодов своими руками

Приступаем к изготовлению
Для начала размечаем 8 кружков диаметром 6 см. на полоске алюминия отрезанной от банки ( их надо всего 2, не выбрасывайте донышки), и вырезаем при помощи ножниц.
Ночник «чупс» из светодиодов своими руками

Далее вписываем в кружки которые у нас получились равнобедренные треугольники (не буду описывать как это делается, смотрите в интернете), и по полученным линиям загибаем вверх. Должно получиться примерно вот так:
Ночник «чупс» из светодиодов своими руками

По оставшимся после циркуля меткам сверлим отверстия диаметром 5 мм.
Ночник «чупс» из светодиодов своими руками

и склеиваем между собой, чтобы получилось вот так:
Ночник «чупс» из светодиодов своими руками

Ночник «чупс» из светодиодов своими руками

Пока все это сохнет приступаем к изготовлению стойки, выглядит она таким образом:
Ночник «чупс» из светодиодов своими руками

для этого берем донышко оставшееся от банки и аккуратно обрезаем его по нижнему краю
Ночник «чупс» из светодиодов своими руками

просверливаем отверстие в середине для трубки
Ночник «чупс» из светодиодов своими руками

сбоку для провода диаметром 4 мм. и такое же в самой трубке отступив от края 5 мм.
Ночник «чупс» из светодиодов своими руками

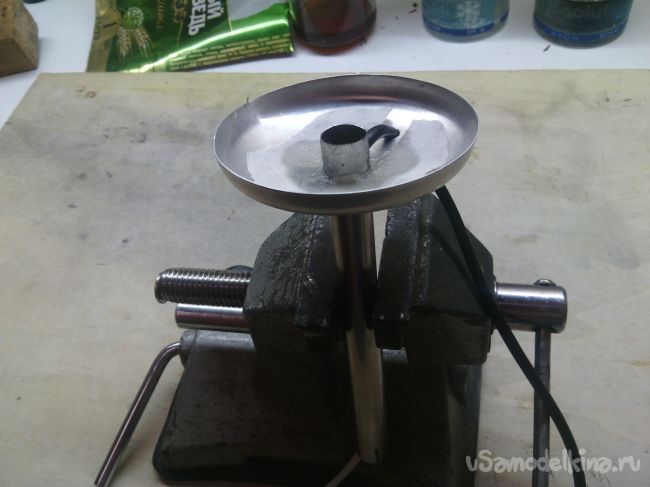

Собираем все это воедино (отверстия должны находиться с одной стороны рядом друг с другом), и склеиваем, желательно эпоксидной смолой с тканью. После того как высохнет вверху надо сделать 4 надпила перпендикулярно друг-другу ( лучше поздно, чем никогда, моя вина сразу забыл) здесь их видно
Ночник «чупс» из светодиодов своими руками

Затем берем светодиоды и спаиваем их по схеме параллельно (схему ищем в интернете, описание долгое и нудное) должно получиться вот так
Ночник «чупс» из светодиодов своими руками

Далее продеваем отрезок двужильного провода в стойку и спаиваем его внизу с проводом от зарядного устройства (не перепутайте "+" и "-") изолируем, и втягиваем место спайки в трубку
Ночник «чупс» из светодиодов своими руками

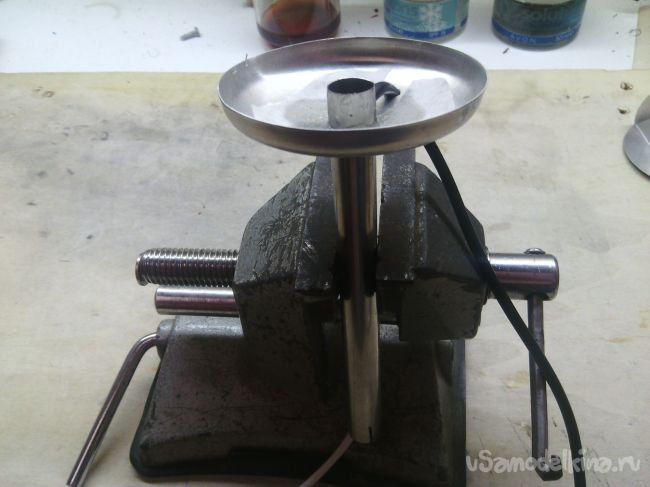

На этом снимке видно место склейки с основанием при помощи ткани и эпоксидной смолы
Ночник «чупс» из светодиодов своими руками

Сверлим отверстие в верхушке одной из пирамидок (через него будут проходить провода) на фото внизу справа
Ночник «чупс» из светодиодов своими руками

Продеваем через нижнюю часть провод и припаиваем его к "+" и "-" схемы, склеиваем две части между собой и опять же при помощи клея крепим к стойке, вставив в выпиленные пазы ребрами таким образом
Ночник «чупс» из светодиодов своими руками

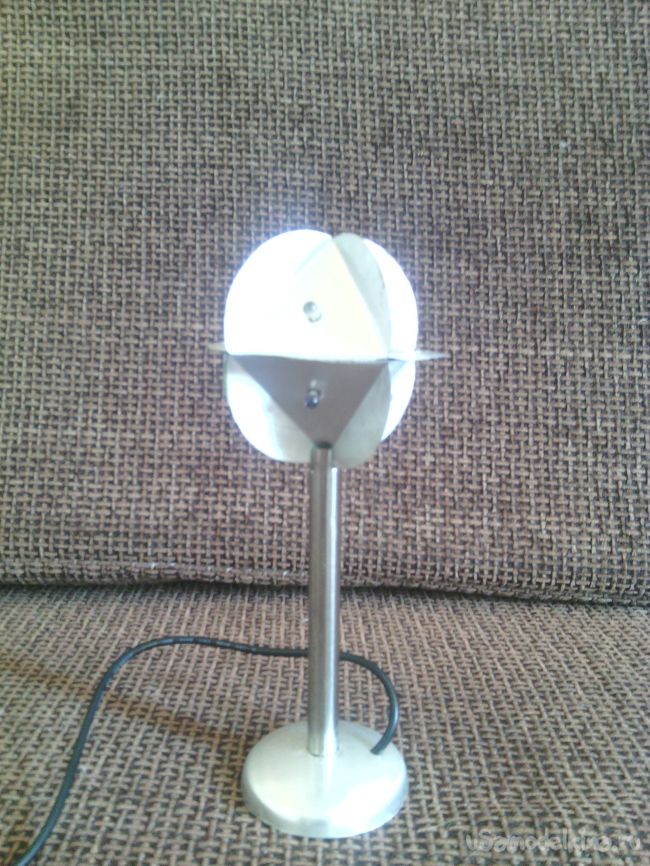

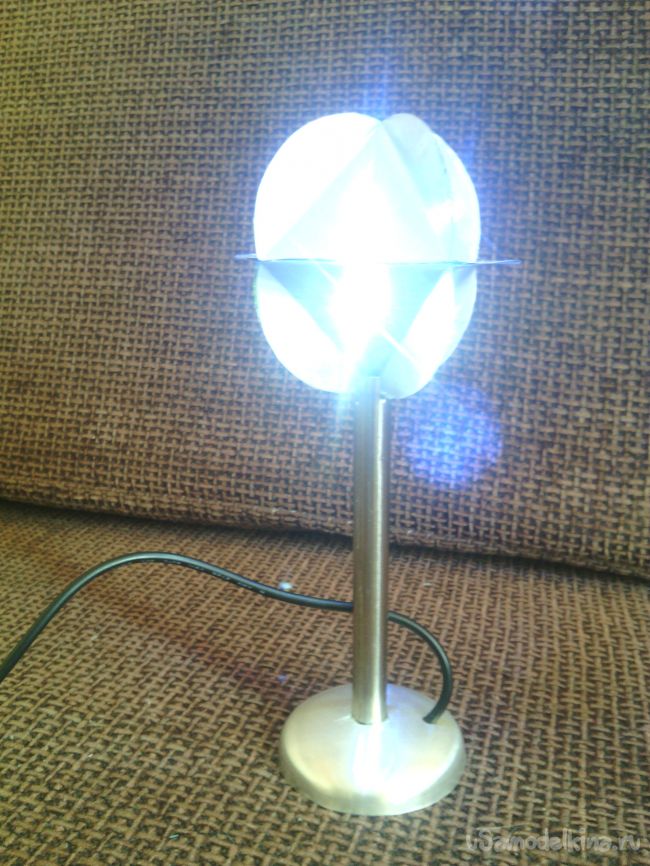

включаем в сеть и проверяем (лучше сразу проверить, до склеивания)
Ночник «чупс» из светодиодов своими руками

В заключение
хочу сказать пользуясь таким ночником, назовем его "Чупс" (не знаю почему), вы сэкономите не только свои материальные средства, но и запасы энергоносителей в целом.
Пример: Обычная лампочка 10 Вт
- потребление в час= 10 Вт
- потребление в сутки за 8 часов работы=10*8=80 Вт
- в год 365*8=2920 часов, что = 2920*10=29.2 КВт
Светильник 0.5 Вт
- в час 0.5
- в сутки за 8 часов 0.5*8=4 Вт
- в год 2920 часов*0.5= 1.46 КВт
Серьезная экономия согласны?
А если посчитать в масштабах более крупных. Например 1000 лампочек:
- 29.2 КВт*1000=29200 КВт или 29.2 МВт
- 1.46 КВт*1000=1460 КВТ или 1.46 МВт
50 МВт это потребление электроэнергии поселка около 100 домов за год в среднем.
Удачи в изготовлении!скачать dle 11.1смотреть фильмы бесплатно
