Кондиционер на Элементах Пельтье для хомячка

Кондиционер на Элементах Пельтье для хомячка

Владельцы пушистых питомцев знают, лето - жуткая пора, в особенности для хомячков. Если в доме стоит система климат-контроля - уже лучше, а если нет - можно подкладывать питомцу кубики льда, или же - установить для хомячка собственный кондиционер! О том, как собрать такое устройство из подручных средств и элемента пельтье, мы расскажем в данной статье.
Кондиционер на Элементах Пельтье для хомячка


Элемент Пельтье - это простой по устройству, но очень интересный прибор. С виду - это небольшая керамическая пластинка с разнородными полупроводниками внутри, но если пустить через неё ток по двум контактам - одна сторона начнет охлаждаться, а другая - греться. Работает это и в обратную сторону - если греть одну сторону и охлаждать другую - ЭП будет вырабатывать ток.
Кондиционер на Элементах Пельтье для хомячка

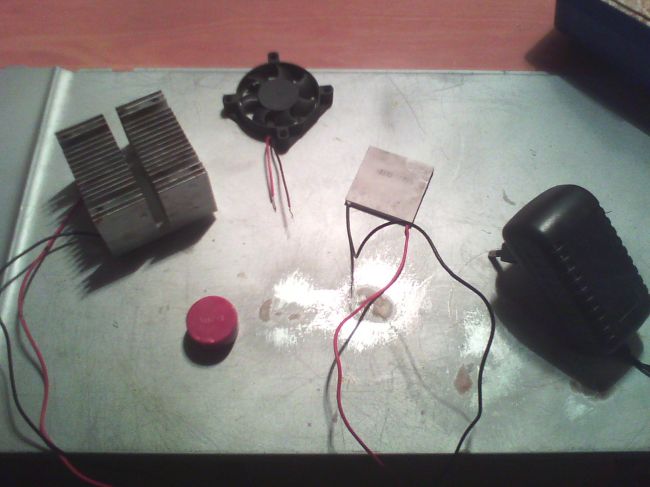

Для сборки устройства понадобится:
1. Элемент Пельтье.
2. Радиатор для процессора.
3. Кулер.
4. Термопаста.
5. Блок Питания (в этой статье используется БП на 5V 1A, но лучше подобрать БП под номинальные параметры Элемента Пелетье - 12V, тогда эффективность устройства повысится).

Где найти и как подобрать комплектующие:
Элемент Пельтье найти несложно, они продаются во многих "радиолюбительских" магазинах и на радиорынках. Также, можно заказать в интернете - например, на ebay или Aliexpress по ключевому слову "Peltier". Второй способ - выгоднее, так как пельтьешки с заводов поднебесной обойдутся вам гораздо дешевле (элементы для этой статьи заказывались из Китая, партия из 5шт стоила около 10$). В нашем случае использовался TEC1-12706 40x40mm, оптимальный ток для него - при 12V (хотя не критично повышение до 15-16V) от 0 до 6A.

Остальные комплектующие были сняты со старого компьютера и найдены "в закромах", а если у вас их нет - можно недорого купить их на радиорынке. Не в последнюю очередь, эффективность охлаждения зависит от радиатора - чем он больше, тем лучше. Опытным путем было выведено правило - оптимально, если площадь дна радиатора будет вдвое больше площади ЭП, а высота - 4-5см - такой радиатор не слишком большой, но отлично рассеивает тепло (на радиорынке такой обойдется рублей в 50). Кулер - маленького, снятого с видеокарты, будет достаточно. Блок Питания, как уже говорилось - лучше 12V, но и 5V/1A (старая телефонная зарядка) - показал себя превосходно.

Процесс сборки:
Обычно, на холодной стороне ЭП нанесено название (12706), а теплая - пустая. Проверить стороны можно подключив элемент к БП, соблюдая полярность.

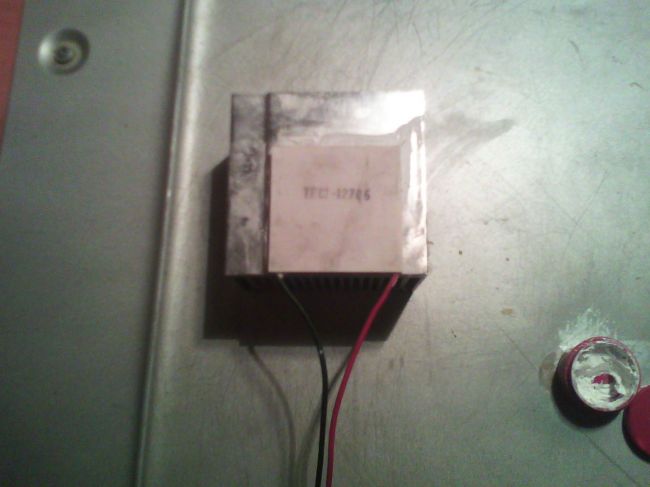

1. Обильно смажьте термопастой теплую сторону Элемента Пельтье, и установите на неё радиатор, плотно прижав.
Кондиционер на Элементах Пельтье для хомячка


2. Оголите контакты "+" и "-" кулера, при необходимости удлините их - просто скрутите с двумя проводками побольше, и заизолируйте (термоусадкой, или изолентой) места стыка. Термоусадка - это такая трубочка, которая сильно сжимается, если её нагреть. Очень удобная вещь.

3. С помощью проволоки, стяжек, или специальных креплений - установите кулер на верх радиатора (воздух будет поступать внутрь радиатора и рассеиваться по сторонам).

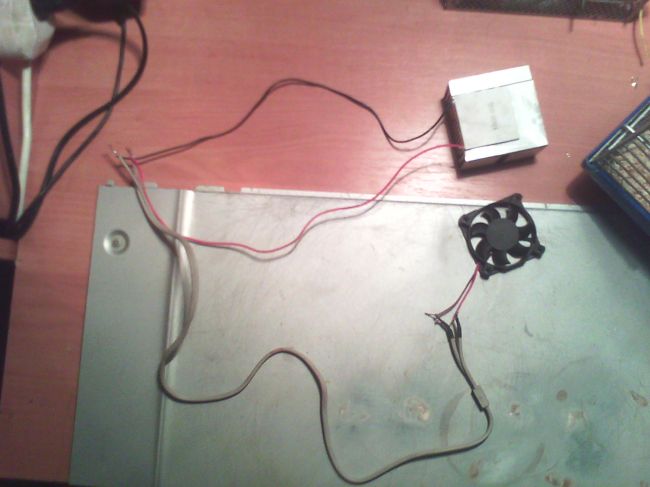

4. Теперь, соедините вместе контакты кулера и Элемента Пельтье, и не перепутайте полярность - сторона, не прижатая к радиатору, должна охлаждаться, в то время как кулер - крутиться.
Кондиционер на Элементах Пельтье для хомячка
Кондиционер на Элементах Пельтье для хомячка

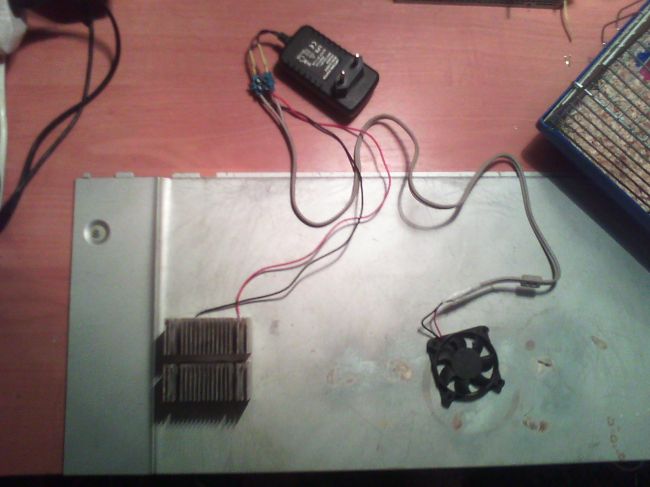

5. Подключайте устройство к БП, заизолируйте все контакты и вуаля - самодельный кондиционер для хомячка готов к работе, осталось лишь его установить.

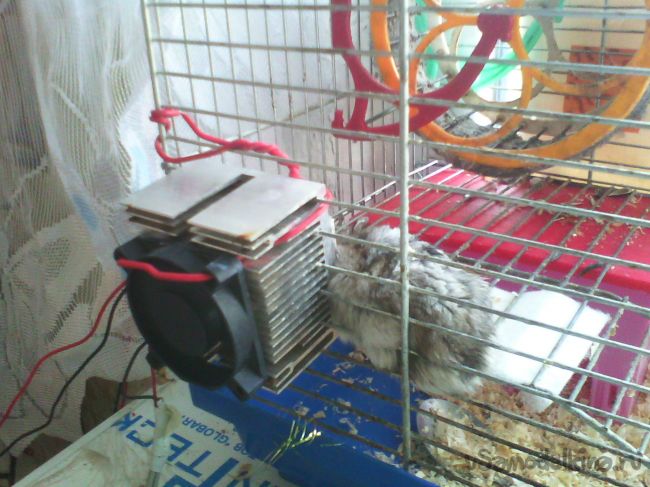

Процесс установки ложится на ваши плечи и целиком зависит от параметров жилища вашего питомца. Важно, чтобы радиатор был вынесен во вне - иначе, тепло будет плохо рассеиваться и останется внутри. Установить его на клетку - легче, можно просто продеть радиатор сквозь штырьки, как на фото ниже. Если же у вас террариум - придется импровизировать - например, ставить дополнительный кулер "на выдув" и менять схему питания - питать кулеры от отдельного БП - тогда эффективность вырастет в разы. Простор для модификаций - огромен, а энергопотребление устройства из данной статьи - около 5-6W.

После подключения, температура холодной стороны была ощутимо низкой, и уже через пару минут образовался конденсат - в жару 30+, вашему пушистому питомцу такая обновка гарантированно понравится:)
Кондиционер на Элементах Пельтье для хомячка

Кондиционер на Элементах Пельтье для хомячка
