Чебуратор Light со съемными мостами

Чебуратор Light со съемными мостами

В этой статье будет рассказано о создании вездехода конструкции типа "чебуратор" облегченной. Его особенностью отличающей от остальных вездеходов подобного типа будут съемные мосты, которые планируются крепиться хомутами к раме. Предназначения вездехода данной конструкции это транспорт для катания по лесам и болтам, в частности для охоты и перемещения в труднодоступных местах. Поэтому этот вездеход должен уметь не только преодолевать различные земляные преграды, но так же и уметь плавать. К тому же поскольку из этих труднодоступных мест вытащить сломанную машину будет проблематично, поэтому вездеход Чебуратор Лайт, должен быть крепок и устойчив к поломкам.

Для создания вездехода подобной конструкции, автор задействовал такие части:
1) Те самые мосты, с возможностью быстрого демонтажа были сняты с УАЗа, а сателлиты были предварительно заварены.
2) Что касается шин, то это обычные так называемые "ободрыши". В случае если кому то необходима точная маркировка, она представлена с скобках( ИЯВ-79 (Т-150) 1400-540-640 )
3) рулевая колонка была снята с Нивы. А вообще рулевое управление планируется типа рейки с ГУР.
4) Двигатель внутреннего сгорания как и коробка передач изъяты у оки.

Стандартно первым этапом в постройке вездехода идут колеса. Ниже на изображении представлены шины после обдирки:
Чебуратор Light со съемными мостами

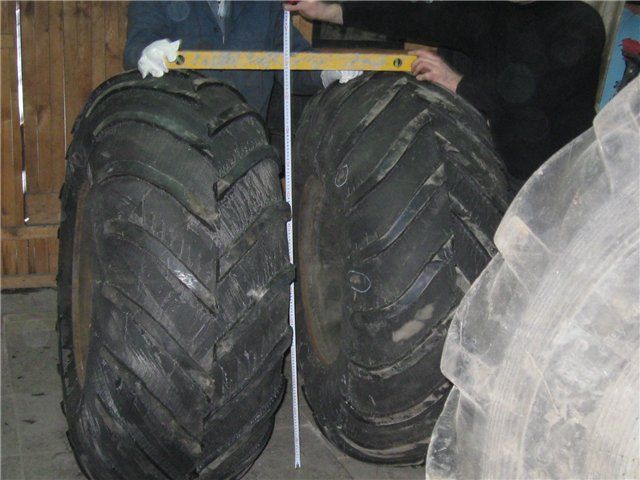

Как видно высота их порядка 130 сантиметров, этого хватит , чтобы с легкостью переваливаться через упавшие деревья в лесах, и так они послужат отличными винтами на воде.
Чебуратор Light со съемными мостами

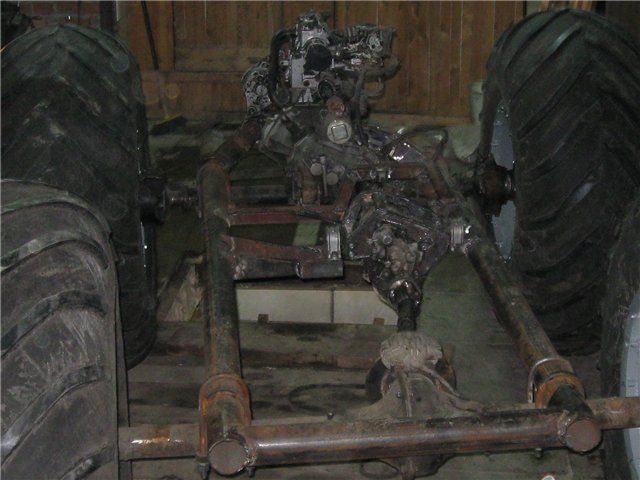

Рама была сварена самостоятельно, довольно массивной и крепкой, дабы выдержать нагрузку:
Чебуратор Light со съемными мостами

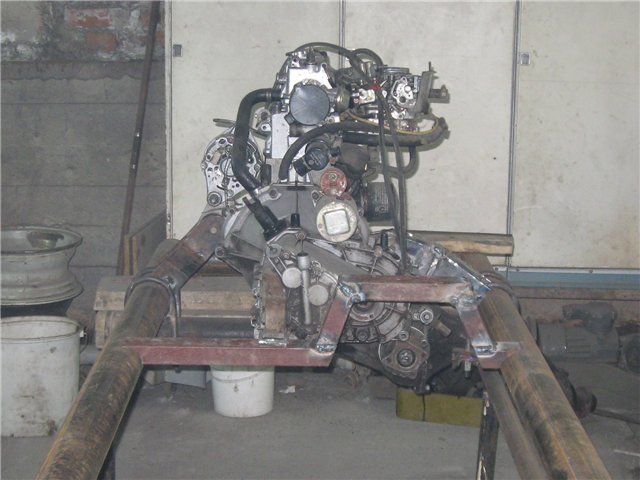

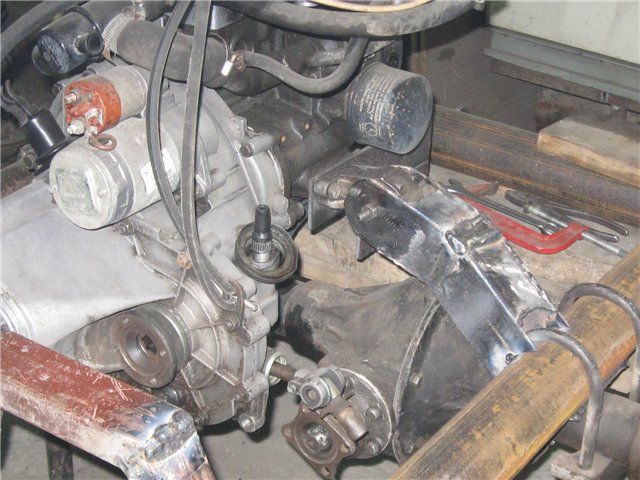

Здесь уже поставлен двигатель , так как он будет в итоге. Никаких особенных изысков в такой установке двигателя нет, все проверенно на других вездеходах довольно успешно.
Чебуратор Light со съемными мостами
Чебуратор Light со съемными мостами

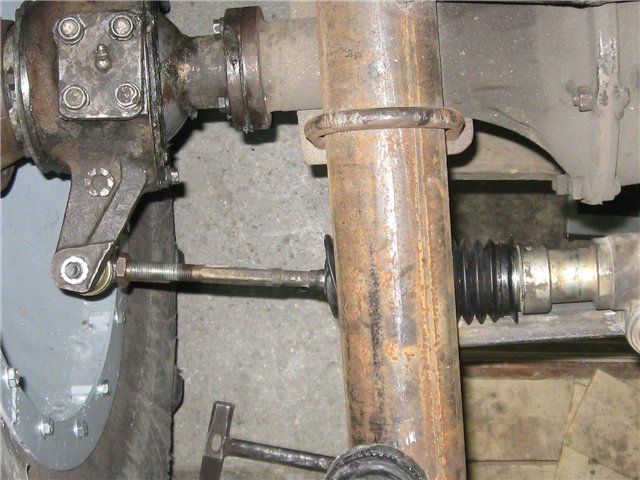

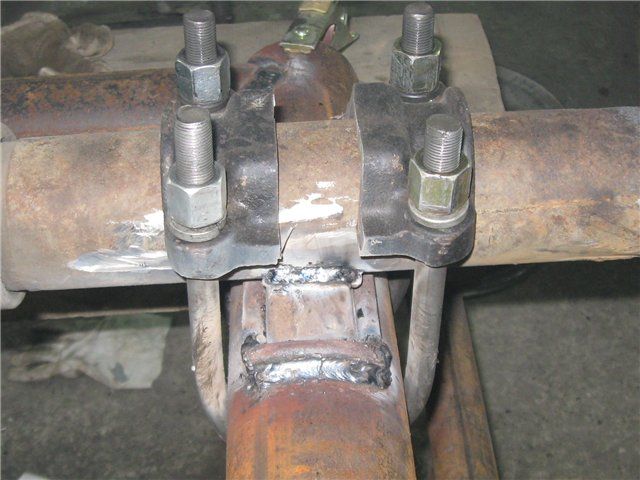

Тут, наверное, самое интересное - реализация крепления моста к раме:
Чебуратор Light со съемными мостами

Далее автор приступил к этапу изготовления подходящих дисков под шины:
Чебуратор Light со съемными мостами

А тут уже возможно увидеть колеса полностью в сборе и готовыми к установке:
Чебуратор Light со съемными мостами

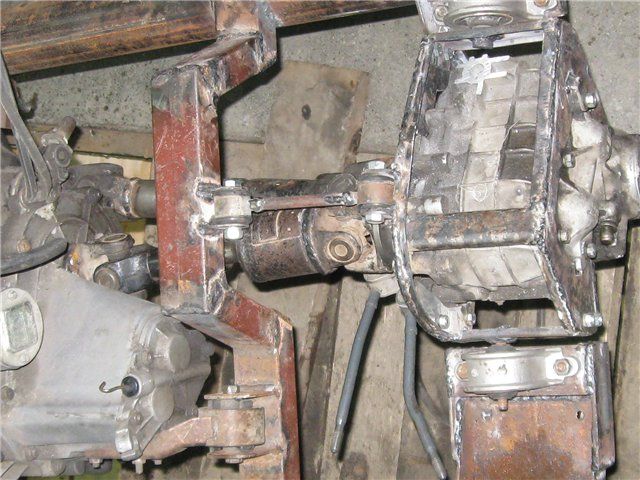

Раздаточная коробка была прикреплена и развернута подобным образом:
Чебуратор Light со съемными мостами
Чебуратор Light со съемными мостами

Далее автор занялся рулевой рейкой,пока что без муфты:
Чебуратор Light со съемными мостами

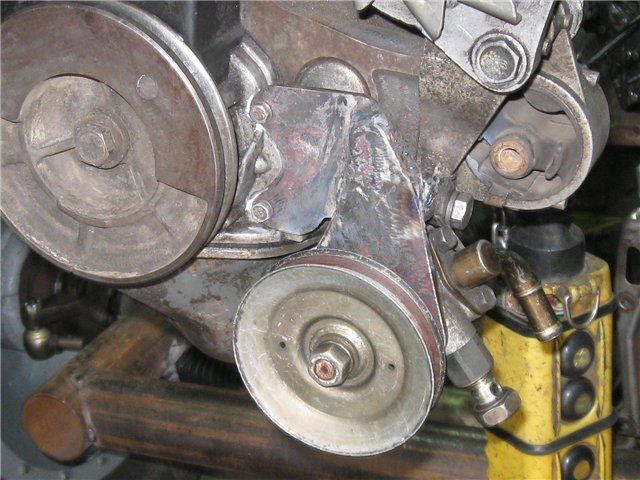

Был установлен насос гура от ниссана, а вот ремень грм был взят от жигуленка:
Чебуратор Light со съемными мостами

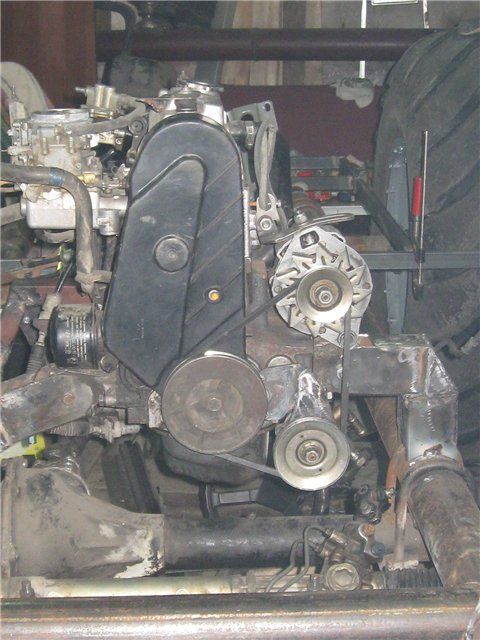

После небольшой подгонки ремень отлично вписался в конструкцию:
Чебуратор Light со съемными мостами

На этой же фотографии можно увидеть реализацию подключения тросовой кулисы:
Чебуратор Light со съемными мостами

Про нее хотелось бы поговорить отдельно. Когда включена первая передача и трос и вал как бы " втягиваются". Переключение скоростей особенных проблем не вызывает, даже несмотря на то, что приобретенный рычаг был немного обрезан. Вал выдвигается тоже достаточно просто, а вот поворот по оси может вызвать некоторые проблемы. Поэтому при установке тросов, рекомендуется не особенно усердствовать с перекруткой наконечников, так как будет гораздо тяжелее включаться. Наконечники кстати, поставлены от УАЗ через втулку, автор решил не экспериментировать с уплотнением.

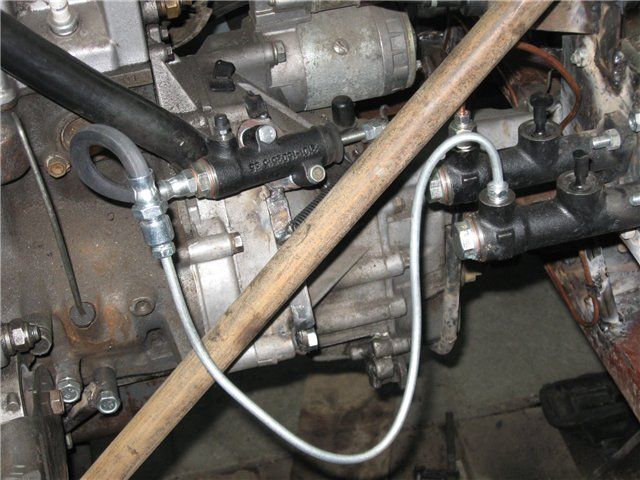

Следующим шагом была установка педального узла и гидравлики для включения сцепления:
Чебуратор Light со съемными мостами

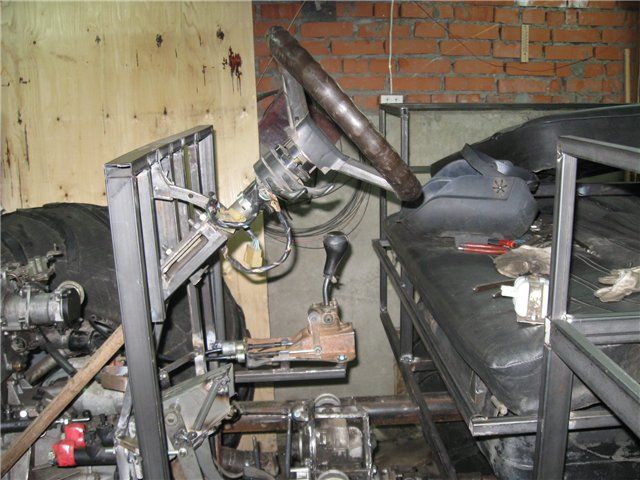

Руль было решено сделать откидывающимся. Решение было принято только по причине удобства посадки:
Чебуратор Light со съемными мостами
Чебуратор Light со съемными мостами
Чебуратор Light со съемными мостами

А вот таким образом был установлен топливный бак:
Чебуратор Light со съемными мостами

Первый выезд на пока еще не совсем готовой машине:

Вот еще одно видео с пробным заездом:

А вот тут можно увидеть уже полностью готовую обшивку вездехода:
Чебуратор Light со съемными мостами
Чебуратор Light со съемными мостами

Если смотреть с боков, выглядит таким образом:
Чебуратор Light со съемными мостами

Вид вездехода сзади
Чебуратор Light со съемными мостами

Вот видео выезда уже полностью готового вездехода Чебуратор Лайт со съемными мостами

А тут автор решил погоняться за бобрами на озере:

как видно великолепная плавучесть и скорость движения по воде.
Что же был смоделирован и создан отличный вездеход, стандартной конструкции с изюминкой в виде необычного крепления мостов.
