«Индустар» меняет прописку

Владельцы фотокамер "Зенит" ценят объектив «Индустар-50» за отличную резкость изображения. К тому же у этого объектива малые габариты и масса — факторы немаловажные в условиях длительных экскурсий или походов. Поэтому выход из строя данного объектива воспринимается как значительная потеря.

Но не спешите очень уж расстраиваться! Внимательно осмотрите оправу объектива, и, если она не повреждена, отчаяние преждевременно. Дело в том, что на протяжении многих лет промышленность выпустила достаточно много «Индустаров» в Самых различных оправах для аппаратов семейств «ФЭД» и «Зоркий». Естественно, что механизмы многих камер давних выпусков нынче «неремонтопригодны», так что их исправные объективы лежат без пользы. Когда автору понадобился фэдовский «Индустар-50», сразу несколько знакомых предложили ему такие объективы от своих уже ставших ненужными фотоаппаратов.

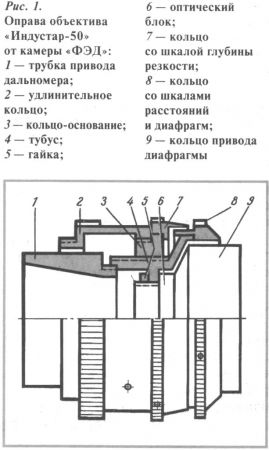

Перенести оптический блок в оправу для современного «Зенита», имеющего присоединительную резьбу большого диаметра (М42х1), не составляет труда — необходимо только знать некоторые особенности конструкции объективов и порядок их сборки-разборки. Об этом и пойдет речь дальше. Отметим сразу — для нашей цели лучше всего годится оптика в неубирающейся, «жесткой» оправе. Поскольку наружный осмотр не позволяет уяснить взаимосвязь между деталями объектива, воспользуемся рис. 1, где объектив «Индустар-50» от камеры «ФЭД» показан в разрезе.

«Индустар» меняет прописку

Основой конструкции всего объектива служит кольцо 3, в ходовой внутренней резьбе которого может перемещаться тубус 4, где, в свою очередь, с помощью гайки 5 закреплен оптический блок 6, с кольцом 9, управляющим диафрагмой. В задний торец тубуса ввинчена зачерненная трубка 7, взаимодействующая с кулачком дальномера, когда объектив находится на камере. На тубусе 4 держится также кольцо 8 со шкалами расстояний и диафрагм. На кольцо 3 навинчено удлинительное кольцо 2 (именно резьбой, нарезанной на другом конце кольца 2, объектив крепится к аппарату). Кроме того, кольцо 3 несет на себе рифленое кольцо 7 со шкалой глубины резкости.

Оправа для «Зенита» с резьбой М42Х1 отличается от рассмотренной отсутствием трубки привода дальномера и удлинительного кольца, иной конфигурацией колец 7 и 8, а также черной окраской снаружи.

Теперь снова вернемся к «Индустару-50» от камеры «ФЭД» и попробуем его разобрать (см. рис. 1). Чтобы извлечь оптический блок 6 из «родной» оправы, сначала немного отвернем винт, находящийся на гладкой части кольца 2 (на рис. 1 показаны все винты, но они не имеют позиционных обозначений). Затем отвинтим само кольцо 2. Трубка 7 снимается без затруднений, если не забыть, что ее резьба левая. Теперь удалим кольцо 8, ослабив три винта на его рифленом пояске. На торце гайки 5 имеются два круглых отверстия, служащие для привинчивания-отвинчивания гайки (в качестве ключа для гайки подойдет измеритель из готовальни, если вставить его иголки тупыми концами наружу). Отвинчивая гайку 5, удерживайте другой рукой край тубуса 4 и оправу блока 6.

У «зенитовского» объектива аналогичным образом снимем гайку и кольцо со шкалами расстояний и диафрагм, после чего удалим поврежденный оптический блок. Освобожденную «черную» оправу, конечно, очистим от пыли и соринок.

Перед монтажом нового блока ввинтите до конца тубус 4, что будет соответствовать положению наводки на «бесконечность». Блок ставят в тубус так, чтобы индекс (точка) на кольце 9 находился напротив индекса (метки) «3,5» на шкале кольца 7. Удерживая их в таком положении, затяните гайку 5. Заключительная операция — установка кольца 8, метка «оо» которого должна стоять также против уже упомянутого индекса «3,5» на кольце 7.
Подобным образом удается использовать оптический блок от тех же объективов к «Зенитам» ранних выпусков, имеющих общую с «ФЭДами» присоединительную резьбу М39 х 1.

В принципе, допустимо применить и оптические блоки от объективов «Индустар-50» и «Индустар-22» в убирающейся (внутрь камеры) оправе. Их отличие от объективов в неубирающейся оправе в несколько другой форме выступающего наружу привода диафрагмы, выполненного в виде короткого кольца с рифлением на торце. Чтобы снять такой блок, придется вытащить удерживаемое трением черное кольцо в задней части утапливаемой оправы, после чего здесь откроется нужное нам крепежное кольцо — самое ближнее к краю и имеющее наибольший диаметр. В торце кольца видны пазы под ключ. В качестве последнего послужит металлическая пластинка толщиной около 0,5мм и соответствующей ширины. После отвинчивания указанного кольца достаточно удалить мелкий винт, находящийся на боковой поверхности утапливаемой оправы. Теперь легко вынуть блок вместе с передним наличником, на котором обозначены деления диафрагмы. В дальнейшем наличник следует связать с передним кольцом 8 (на рис. 1) оправы к «Зениту».

«Индустар» меняет прописку

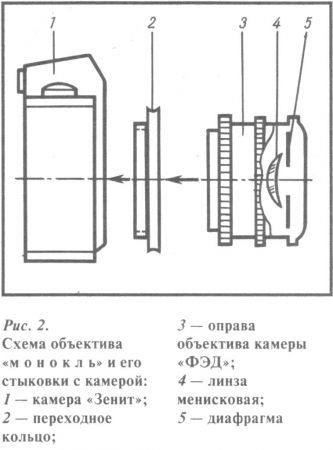

Итак, ваша зеркалка снова «на ходу». А что делать с опустевшей оправой-донором? Она очень пригодится, если в вашем фотохозяйстве имеется приставка марки ПЗФ для ретросъемки. Мало кто знает, что ее съемное заднее кольцо с внешней резьбой М42х1 имеет спереди резьбу М39х1 как раз для освободившейся оправы, которую легко превратить в объектив типа монокль. Такой объектив дает мягкий, пластичный рисунок, выгодный при съемке портретов. Степень смягчения зависит от размера диафрагмы, установленной перед линзой. Последняя должна быть собирательной, типа мениск, и ставится вогнутой стороной к снимаемому объекту (рис. 2). При необходимости выдвинуть линзу дополнительно вперед между камерой и переходным кольцом от приставки ПЗФ помещаются стандартные удлинительные кольца с резьбой М42х1. (При съемке на черно-белую пленку желательно использовать желтый светофильтр.)скачать dle 11.1смотреть фильмы бесплатно
