Счетчик Гейгера – это прибор, который улавливает и подчитывает количество попавших на него частиц. Он способен улавливать альфа-, бета-, гамма частицы, реагирует на рентгеновское, нейтронное и ультрафиолетовое излучения. Основная часть этого прибора это специальная трубка, наполненная различными газами и имеющая внутри два электрода.

В данной статье автор предлагает к рассмотрению конструкцию счетчика Гейгера, где так называемая трубка Гейгера-Мюллера заменена фотодиодом. Данная конструкция способна фиксировать только альфа- и бета частицы, гамма диапазон для нее невидим, однако большим плюсом для нее является доступность деталей. Схема достаточно несложная, и ее сборка при наличии нужных деталей не займет много времени.

Вот схема:

Счётчик Гейгера на фотодиоде


Нужные детали:

- Фотодиод BPW34
- LM358 ОУ
- Транзисторы:
- 2N3904
- 2N7000
- Конденсаторы:
- 100 НФ (2)
- 100 нкФ
- 10 нФ
- 20 нФ
- Сопротивления:
- 1 Мом
- 1.5 Мом (2)
- 150 ком
- 1 ком (2)
- 250 ком (переменный)
- Пьезодинамик
- Тумблер

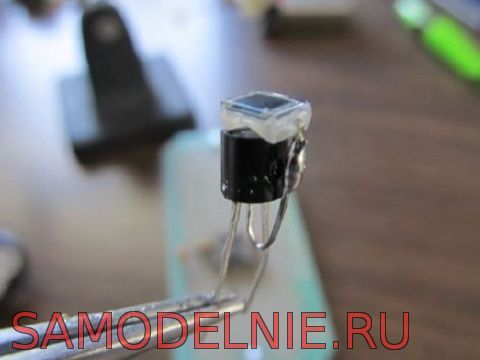

Как вы можете видеть, автор начал сборку схемы с датчика:
Счётчик Гейгера на фотодиоде

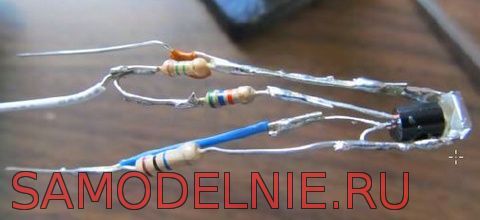

Соединенные с ним сопротивления так же припаивались «на весу»:
Счётчик Гейгера на фотодиоде

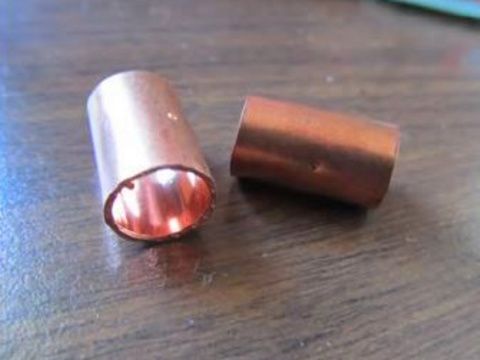

Далее конструкция обматывалась изолентой и сверху были надеты подходящие по размеру медные трубки. Они нужны для фильтрации радиочастотных помех.
Счётчик Гейгера на фотодиоде

Далее на макете собирается плата. В качестве элементов питания прибора использовались три батарейки CR1620.
Счётчик Гейгера на фотодиоде

Корпус для устройства выполнен из алюминия, так как схема очень чувствительна к электромагнитным наводкам. По этой же причине в нем не должно быть лишних отверстий. Только необходимые: под датчик, светодиод, регулятор и тумблер.
Счётчик Гейгера на фотодиоде

Далее собирается корпус и устройство готово.
Счётчик Гейгера на фотодиоде
