Вездеход самодельной конструкции «АПП Проныра»

Вездеход самодельной конструкции «АПП Проныра»

И так еще одна интереснейшая модель вездехода, на этот раз она гораздо проще в строительстве, но все-же не теряет своей привлекательности. И так встречайте вездеход самодельной конструкции "АПП Проныра". Довольно забавное название для этого вездехода, выбрано автором не случайно. Посмотрев на пункты сборки , можно заметить надежность этого вездехода. Так же название весьма удачно подобрано из-за ездовых характеристик машины. Она действительно отлично чувствует себя на бездорожье, даже где другие машины дадут слабину.

И так для сборки самодельного вездехода АПП Проныра, ее автору потребовались следующие детали:
(хочу заметить, что конструкция вездехода собиралась из того, что валялось в гараже, и по факту докупленных деталей не так много, именно поэтому я считаю данную машину весьма успешной)
1) Для начала двигатель внутреннего сгорания, он был использован от старенькой Оки.
2) От той же Оки в придачу к движку была взята и коробка переключения передач.
3) А вот раздаточная коробка раньше стояла на стандартной Ниве.
4) Что задний, что передний мост, тоже был снят с нивы и примонтирован к конструкции вездехода.
5) Подвеской служат поперечные рессоры, самодельной конструкции за авторством Виталия Мазуркевича.
6) Что касается колес, то резина для них была снята с Газ-66 и ободрана. Таким образом , что сзади она стала 12-18, а спереди 13-18
7) От Ваз 2108 были взяты поворотные кулаки.
8) Самодельная механическая лебедка основой конструкции которой служит редуктор от мотоцикла Урал.
Вездеход самодельной конструкции «АПП Проныра»

Подробнее о конструкции и этапах сборки элементов вездехода.

Для начала были ободраны покрышки:
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»

В итоге было скинуто почти 24 килограмма веса, что для такого маленького вездехода вполне существенно.

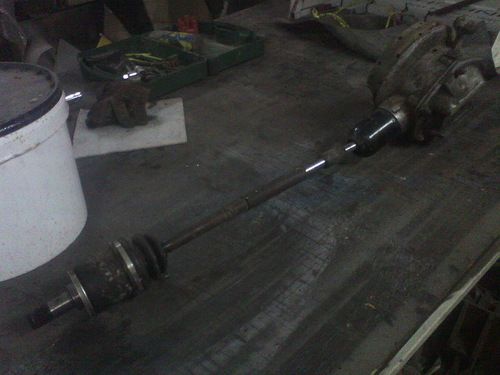

Этап сборки ШРУСа:
Вездеход самодельной конструкции «АПП Проныра»

Итак для было отрезано лишнее от колесных ступиц, выточена втулка-проставка, она необходима чтобы раздвинуть цепи редуктора друг от друга., ступица же была сварена в один узел. Кстати ось вытачивали длиннее на 15 сантиметров, это потребовалось, чтобы барабан свободно сдвигался вдоль оси, получился свободный ход под 25 сантиметров. Для чего это нужно: если сдвинуть его к редуктору шлицы войдут в зацепление, а отодвинь в другую- выйдут.Это добавляет маневра. Причем приводной вал был сварен с валом от Оки, и идет от второго ШРУСа с коробки. Правда есть минус, под нагрузкой барабан сдвинуть нереально.

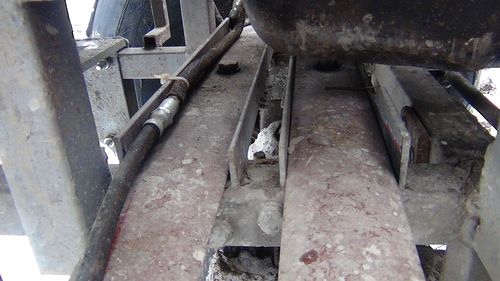

Вот тут видно крепление рессор к раме, сверху от волги, ниже от газа:
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»

А вот этап сборки лебедки с редуктором:
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»

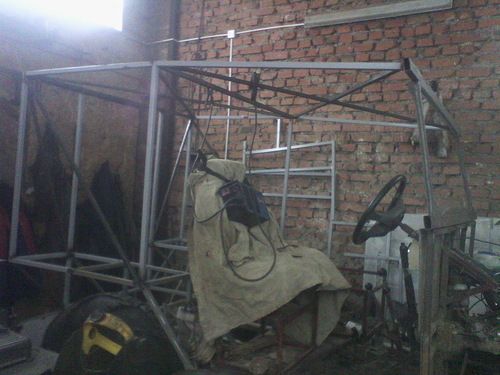

А выше показано начало сборки кабины на раме.

Вот уже с корпусом:
Вездеход самодельной конструкции «АПП Проныра»

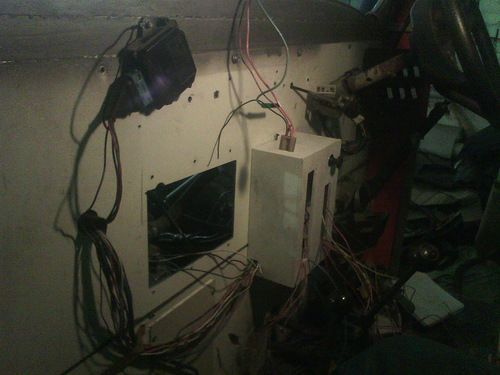

Этап проведения новой проводки, а так же установка обогревателя,а так же убрали тахометр и спидометр.
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»

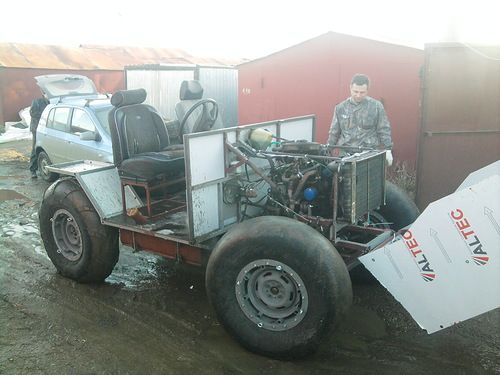

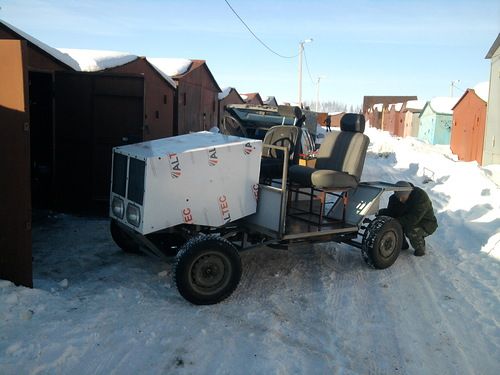

Собранная рама с установленным движком, приборной панелью и сиденьями:
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»

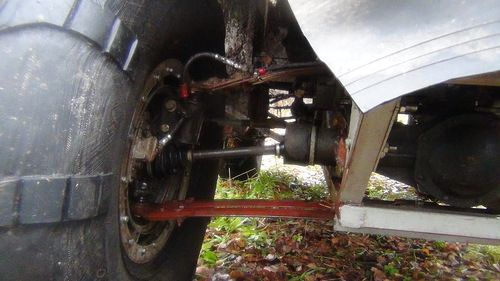

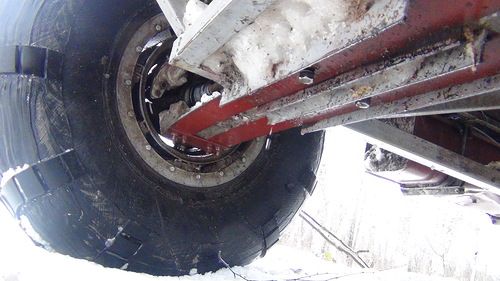

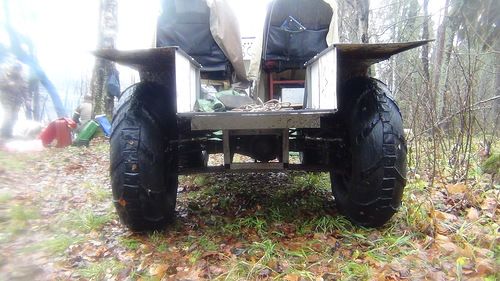

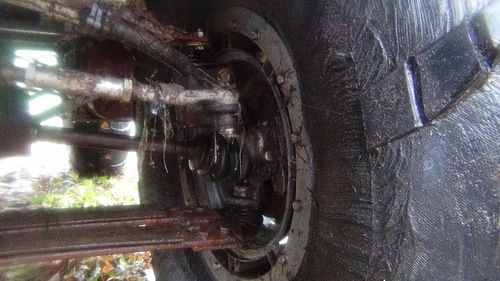

Вот фотографии передней и задней подвески в собранном виде:
Вездеход самодельной конструкции «АПП Проныра»
Вездеход самодельной конструкции «АПП Проныра»

были установлены тормоза дисковые на все четыре колеса, причем конструкция торможения построена следующим образом: передние тормозят от нажатия педали, а задние на отдельных ручниках.

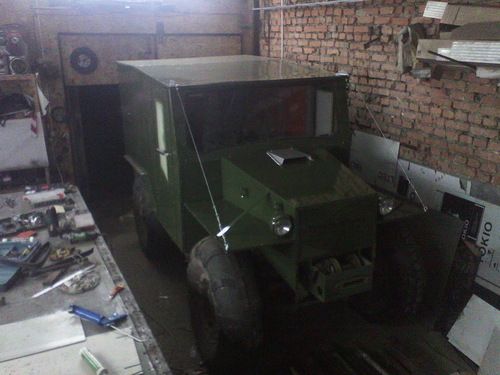

Фотка покрашенного каркаса:
Вездеход самодельной конструкции «АПП Проныра»

Элементы декора:
Вездеход самодельной конструкции «АПП Проныра»

Автор проверил на практике, что у сендвич-панели лучше изоляция звука, 24 мм чем даже три слоя 24 мм туристического коврика.

Есть вопрос к сообществу: насколько востребованы стеклоочистители? Понимаю, что вещь полезная, (при том, что в эл. проводке под них все приготовлено), но часто-ли пригождаются, учитывая что ездим не в потоке машин по мокрой трассе.
Вот видео где видно работу тормозов:

Кто-то подумает, что не помешало бы установить блокираторы и грунтозацепы побольше, но благодаря отсутствия блокировок в купе с малыми грунтозацепами, добавляют немалую часть живучести и ресурса работы как мостам, так и ШРУСам, а это куда важнее для автора.

В первый же выезд на вездеходе данного типа было преодолено расстояние в 123 километра, хотя только 10 км было из того, почему этот вездеход назван Пронырой, остальные же стандартная сухая песчаная грунтовка по лесу. Расход топлива довольно приемлемый, на весь путь было истрачено около 25 литров горючего. Но самое главное, то, что вездеход показал себя именно так, как это от него ожидалось, и показал полную готовность быть использованных для целей, для которых автор и начинал его строительство.


А на этом видео вы можете наблюдать, как работает "предохранитель" на лебедке, где заместо троса был использован обычный капроновый хозяйственный шнур всего 12 мм толщиной.


А тут как раз можно увидеть все плюсы характеристик вездехода, отличное преодоление препятствий, по такой колье только на вездеходе


Вездеход самодельной конструкции «АПП Проныра»

Данная модель вездехода, как гласит из ее названия, может доставить вас куда угодно, ей не помеха ни грязь ни песок, ни даже вода. В принципе чего хотел автор добился, модель полностью готова, и исполняет функцию доставки как на рыбалку, так и в лес по ягоды.

Ну и на последок о минусах конструкции, к сожалению на кочках идет сильная нагрузка на валы, и они часто выходят из строя. За все время эксплуатации, было убито около 8 валов. Возможно это недоработка конструкции, хотя автор списывает просто на неаккуратную езду. В любом случае, даже со сломанным валом вездеход в состоянии добраться до гаража самостоятельно, где уже в нормальных условиях можно заменить. Хотя автор про запас всегда возит с собой запчасти.

Автор сего вездехода под ником "tsiplev" Виталий из города Владимир.скачать dle 11.1смотреть фильмы бесплатно
