Продолжим тематику оружейных самоделок. В этой статье представлен обзор видеоролика по изготовлению компактного, но достаточно мощного пружинного арбалета. Отметим сразу, что мы не приветствуем изготовление и дальнейшее использование подобных самоделок в противозаконных целях. Все материалы приводятся исключительно в ознакомительных целях.

Начать советуем с просмотра авторского видеоролика



Нам понадобится:
- длинная деревянная планка;
- мебельные уголки;
- деревянная планка толщиной 1.5 см и шириной 4.5 см;
- 2 планки по 14 см в длину;
- металлическая трубка;
- ролики;
- пружины;
Делаем пружинный арбалет

На одном конце длинной деревянной планки, которая будет служить основой будущего арбалета, крепим два мебельных уголка.
Делаем пружинный арбалет

Далее берем короткую деревянную планку толщиной 1.5 и шириной 4.5 см, проделываем по краям отверстия и крепим на основе на отметке 10 см от края.
Делаем пружинный арбалет
Делаем пружинный арбалет

Следующим делом берем две 14-сантиметровые планки и проделываем отверстия, закрепив стальные проволоки для пружин. Эти планки станут плечами арбалета.
Делаем пружинный арбалет

Также проделываем отверстия у краев пластин, чтобы закрепить плечи арбалета.

Чтобы уменьшить трение в движущихся частях конструкции, автор идеи советует вырезать небольшую втулку из металлической трубки по диаметру болтов.
Делаем пружинный арбалет
Делаем пружинный арбалет

Вырезанную втулку нужно продеть в крайние отверстия 14-сантиметровых планок.
Делаем пружинный арбалет
Делаем пружинный арбалет

На других концах тех же планок проделываем еще по одному отверстию для роликов.
Делаем пружинный арбалет

Устанавливаем и фиксируем в проделанных отверстиях ролики, которые можно приобрести на авторынке и которые мы многократно использовали в аналогичных самоделках.
Делаем пружинный арбалет

Теперь нужно закрепить плечи на основе арбалета.

Далее берем короткие но максимально мощные пружины и закрепляем их одним концом к проволокам на плечах, а вторым – к стальным уголкам. Автор утверждает, что такие пружины также можно приобрести на автомобильном рынке.
Делаем пружинный арбалет

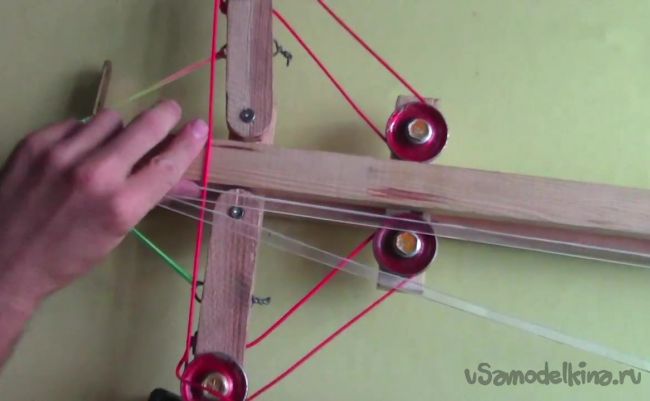

Далее берем еще один отрезок планки и по краям закрепим два ролика.
Делаем пружинный арбалет

Устанавливаем эту конструкцию на основе арбалета.
Делаем пружинный арбалет

Берем еще одну длинную планку и крепим между плечами на основе. Эта планка будет направляющей.

При желании можно добавить еще два уголка для упора ног.
Делаем пружинный арбалет

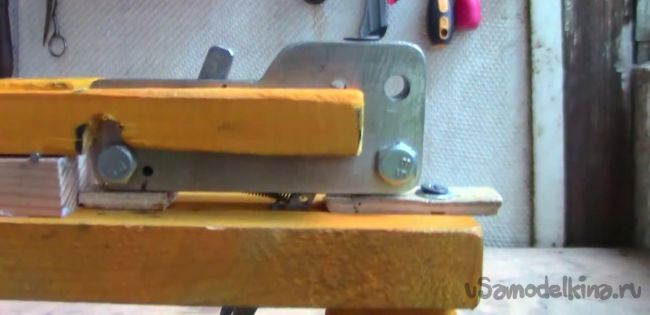

Можно приступить к спусковому механизму. Для этого одеваем тетиву и тянем до упора, делая отметку на конечной точке.
Делаем пружинный арбалет
Делаем пружинный арбалет

На планках делаем вырез по отметке.
Делаем пружинный арбалет
Делаем пружинный арбалет

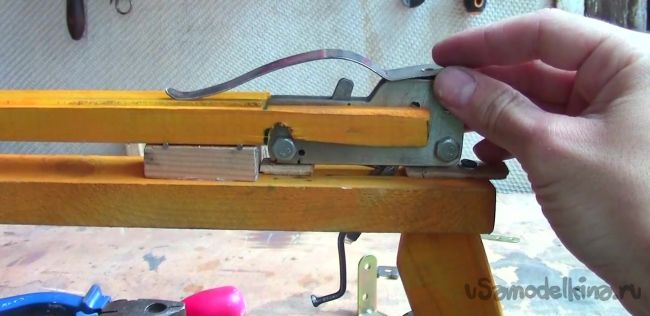

Как можно сделать спусковой механизм, вы можете узнать из прошлых статей по изготовлению оружия.

Далее вырезаем две тонкий полоски из органического стекла или фанеры и фиксируем их на верхней планке, которую прикрепили в качестве направляющей.
Делаем пружинный арбалет

Остается прикрепить на арбалете рукоять, держатель для стел, который можно сделать из куска стальной пластинки.
Делаем пружинный арбалет

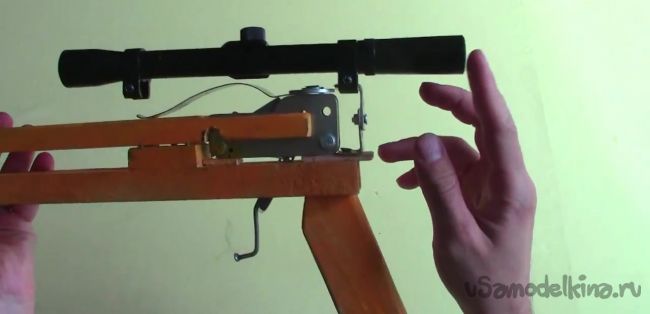

При желании можно закрепить на арбалете оптический прицел.
Делаем пружинный арбалет
Делаем пружинный арбалет

Наконец, натягиваем тетиву и можно смело организовывать соревнования по стрельбе из арбалета.
Делаем пружинный арбалет

В конце отметим, что несмотря на компактные размеры арбалета, он стреляет достаточно мощно, поражая цель с большого расстояния.скачать dle 11.1смотреть фильмы бесплатно
