На рассмотрении сегодня гусеничный вездеход "Улан", сделанный руками Александра Уланова из деревни Новая Ляля Свердловской области.
Интересен он для рассмотрения тем, что в конструкции использован планетарный механизм. Задуман и воплощен в конструкции простейшим методом, об этом сам автор пишет на сайте "Луноходов.Нет" под ником "УЛАН".

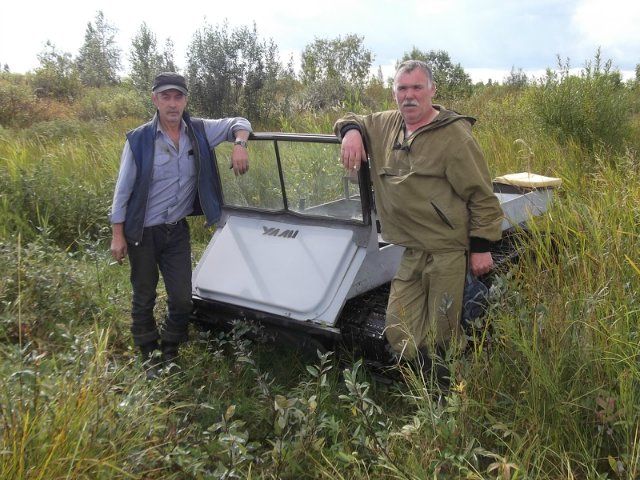

На фото Александр Уланов со своим другом на фоне своего детища, вездехода "Улан".
Гусеничный вездеход «УЛАН» на серийных планетарках

Вот так ездит "Улан" сейчас.



Некоторые тактико-технические характеристики вездехода:
1) Двигатель-УД-25, двухцилиндровый двигатель внутреннего сгорания с воздушным охлаждением.
2) Муфта сцепления от мотоцикла Урал.
3) КПП-коробка перемены передач от мотоцикла Урал.
4) Вторая КПП от автомобиля Форд,типа Жигулей ВАЗ-2101.
5) Планетарные редуктора(с серийных 3МП 40) с передаточным числом 4-1.
6) Тормоз основной барабанный с ВАЗ-2101
7) Тормоз планетарный самодельный из тракторной фрикционной ленты.

На постройку вездехода ушло примерно 3 месяца, хотя над чертежами работа длилась весь год.

Рассмотрим поэтапно работу мастеров с Урала.

Куплена транспортерная лента для изготовления гусеницы.
Гусеничный вездеход «УЛАН» на серийных планетарках

Приспособление для изготовления направляющих клыков.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Шаг траков на гусенице.
Гусеничный вездеход «УЛАН» на серийных планетарках

Зубья на звездочке.
Гусеничный вездеход «УЛАН» на серийных планетарках

Механизм крепления гусеницы.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Сборка гусеницы.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеница одета на звездочку.
Гусеничный вездеход «УЛАН» на серийных планетарках

Механизм крепления гусеницы во время эксплуатации.
Гусеничный вездеход «УЛАН» на серийных планетарках

Лента сшита прутком.
Гусеничный вездеход «УЛАН» на серийных планетарках

Ширина гусеницы 315 мм.
Гусеничный вездеход «УЛАН» на серийных планетарках

В эксплуатации зимой.
Гусеничный вездеход «УЛАН» на серийных планетарках

Двигатель УД-25 готов к установке после некоторых переделок.
Гусеничный вездеход «УЛАН» на серийных планетарках

Косынки для усиления осей опорных катков.
Гусеничный вездеход «УЛАН» на серийных планетарках

Оси опорных катков приварены и усилены.
Гусеничный вездеход «УЛАН» на серийных планетарках

Узел крепления ленивца.
Гусеничный вездеход «УЛАН» на серийных планетарках

Переделка коллектора.
Гусеничный вездеход «УЛАН» на серийных планетарках

Подготовка крепления двигателя к корпусу лодки.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Для крепления шкива на коленвал надо просверлить отверстие и нарезать резьбу под болт. Шкив нужен для установки генератора.
Гусеничный вездеход «УЛАН» на серийных планетарках

Установка генератора.
Гусеничный вездеход «УЛАН» на серийных планетарках

Установка вентилятора для отопления кабины.
Гусеничный вездеход «УЛАН» на серийных планетарках

Обработка задней балки для установки коробки от Урала.
Гусеничный вездеход «УЛАН» на серийных планетарках

Планетарный механизм с размерами.
Гусеничный вездеход «УЛАН» на серийных планетарках

Примерная компоновка.
Гусеничный вездеход «УЛАН» на серийных планетарках

Крепление коробки передач.
Гусеничный вездеход «УЛАН» на серийных планетарках

Муфта крепления между двумя коробками.
Гусеничный вездеход «УЛАН» на серийных планетарках

Переделка планетарки.
Гусеничный вездеход «УЛАН» на серийных планетарках

Шлицы под вал приварены.
Гусеничный вездеход «УЛАН» на серийных планетарках

Посадочное место подшипника.
Гусеничный вездеход «УЛАН» на серийных планетарках

Подшипник фиксируется стопорным кольцом и устанавливается манжетное уплотнение.
Гусеничный вездеход «УЛАН» на серийных планетарках

Механизм поворота с валом в сборе.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Планетарка, чертеж.
Гусеничный вездеход «УЛАН» на серийных планетарках

Планетарки собраны, чулки у моста отрезаны.
Гусеничный вездеход «УЛАН» на серийных планетарках

Тормозная лента для торможения планетарки.
Гусеничный вездеход «УЛАН» на серийных планетарках

Для выреза отверстий под чулки для ступицы ведущей звездочки механизм собирается на вал.
Гусеничный вездеход «УЛАН» на серийных планетарках

Чулок приварен снаружи к корпусу лодки.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Усилены косынками.
Гусеничный вездеход «УЛАН» на серийных планетарках

Усилены раскосами.
Гусеничный вездеход «УЛАН» на серийных планетарках

Крепление суппорта с дисковыми тормозами.
Гусеничный вездеход «УЛАН» на серийных планетарках

Ведущая звездочка одета.
Гусеничный вездеход «УЛАН» на серийных планетарках

Задний мост и планетарный механизм соединены через цепную муфту.
Гусеничный вездеход «УЛАН» на серийных планетарках

Крепление тормозной ленты.
Гусеничный вездеход «УЛАН» на серийных планетарках

Система торможения звездочки гидравлическая.
Гусеничный вездеход «УЛАН» на серийных планетарках

Система торможения планетарки.
Гусеничный вездеход «УЛАН» на серийных планетарках

Подготовка заднего моста.
Гусеничный вездеход «УЛАН» на серийных планетарках

Гусеничный вездеход «УЛАН» на серийных планетарках

Размеры в собранном виде.
Гусеничный вездеход «УЛАН» на серийных планетарках

Планетарный механизм собран и проверка его в работе.




Основа вездехода собрана.
Гусеничный вездеход «УЛАН» на серийных планетарках

Обкатка.



Передняя часть автосамоделки.
Гусеничный вездеход «УЛАН» на серийных планетарках

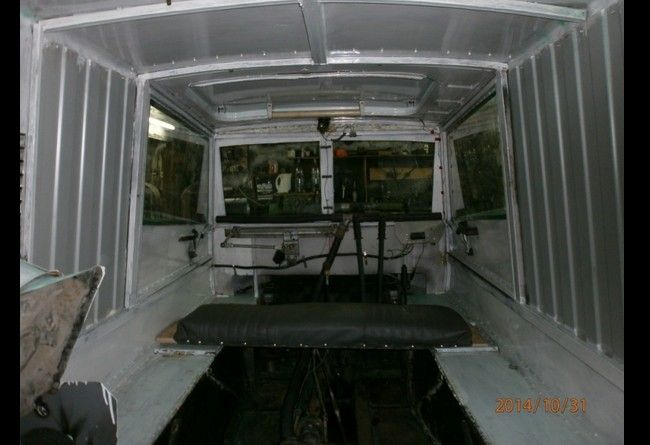

Будущая кабина водителя.
Гусеничный вездеход «УЛАН» на серийных планетарках

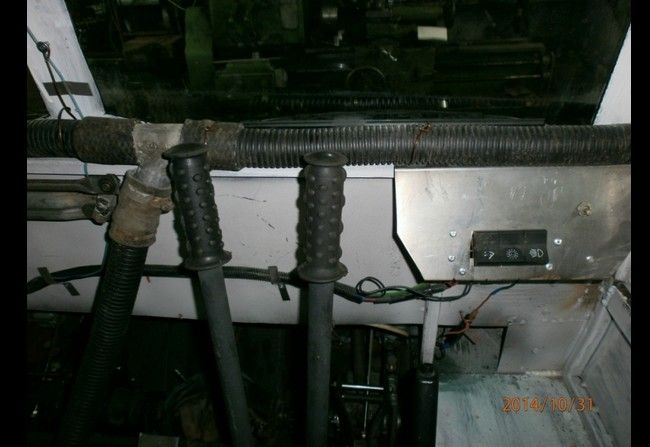

Панель приборов в кабине водителя.
Гусеничный вездеход «УЛАН» на серийных планетарках

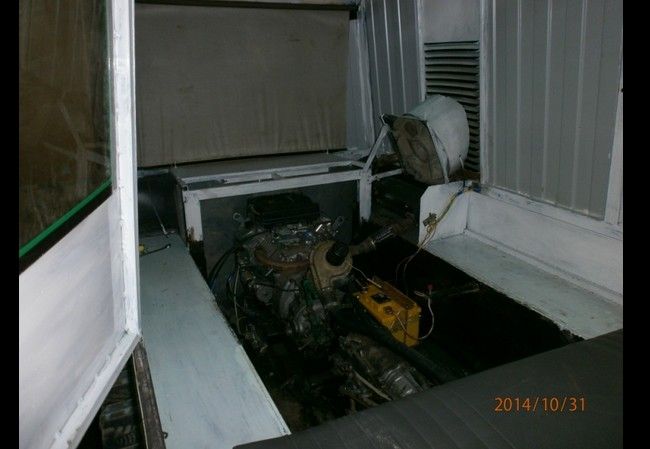

Отсек двигателя.
Гусеничный вездеход «УЛАН» на серийных планетарках

Будущая кабина водителя.
Гусеничный вездеход «УЛАН» на серийных планетарках




Система подогрева лобового стекла и кабины водителя.
Гусеничный вездеход «УЛАН» на серийных планетарках

К выезду готов.
Гусеничный вездеход «УЛАН» на серийных планетарках

Зимняя прогулка.



Все видео про вездеход "Улан" можете посмотреть здесь.

Все фото о строительстве вездехода "Улан" можно посмотреть здесь.

Сейчас Александр Уланов занимается строительством второго вездехода типа "Улан" с планетарками, когда будет готово изделие, возможно, тоже напишем статью, а сейчас пожелаем ему успехов.скачать dle 11.1смотреть фильмы бесплатно
