Изготовление солнечной батареи

Изготовление солнечной батареи

Добрый день, уважаемые гости! Сегодня в этой статье автор расскажет нам, как можно самому в домашних условиях сделать настоящую солнечную батарею, которая поможет вам экономить электроэнергию и тем самым уменьшит ваши растраты.

Не для кого не секрет, что эл.энергия очень дорогая в нынешнее время. И чтобы не переплачивать, люди придумали альтернативные источники энергии. Сегодня речь как раз и пойдёт об одном из них, а именно о солнечных батареях.

Для начала я предлагаю посмотреть видео автора этой самоделки, размещённое по ссылке ниже:



Итак, приступим.

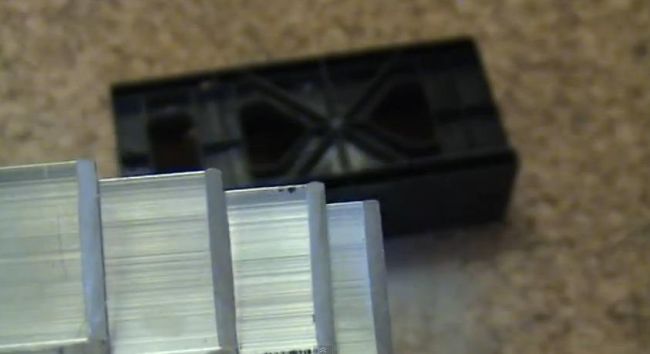

Для начала мы будем делать рамку. Изготовлять мы её будем из металлических уголков. Для начала с помощью напильника стачиваем угол под 45 градусов:
Изготовление солнечной батареи
Изготовление солнечной батареи

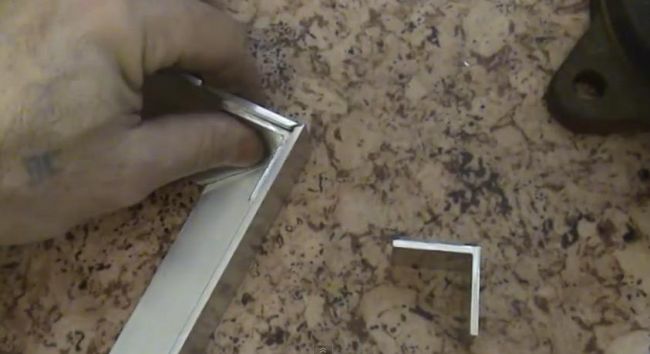

Делаем с обоих сторон четырёх металлических уголков такие стачивания. Получается вот что:
Изготовление солнечной батареи

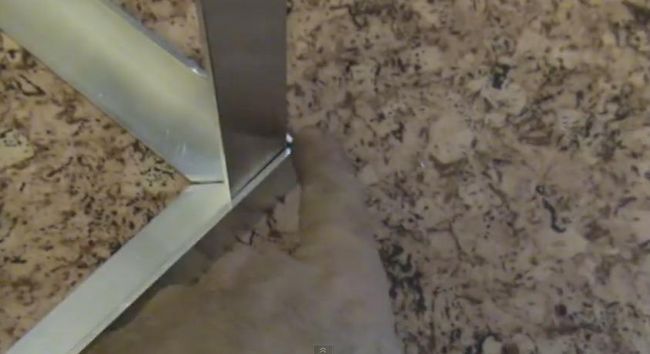

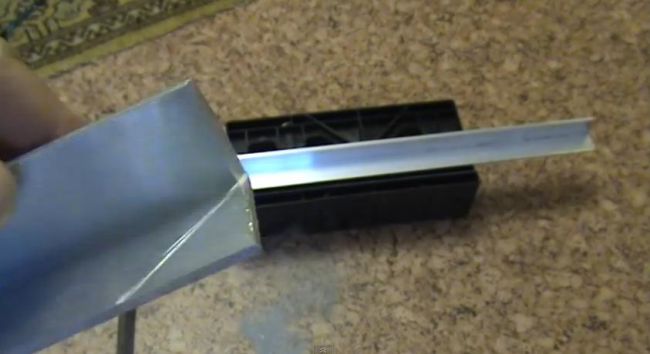

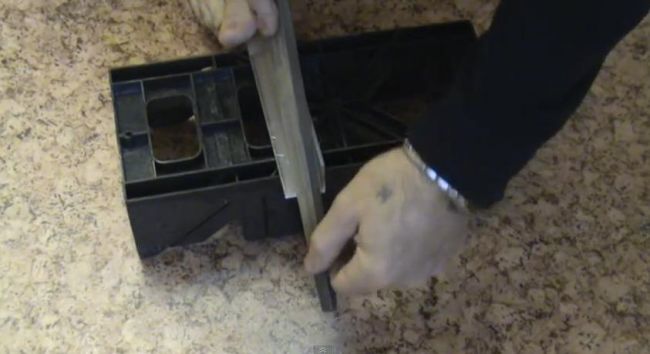

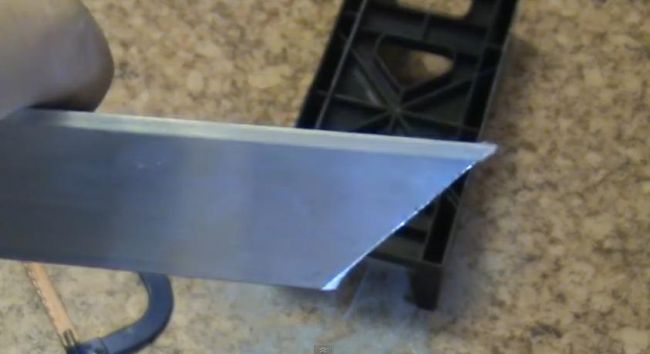

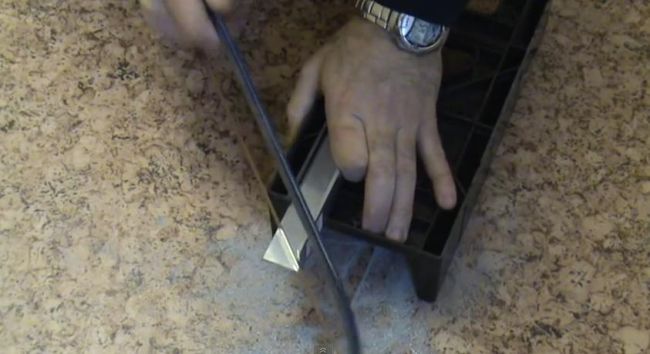

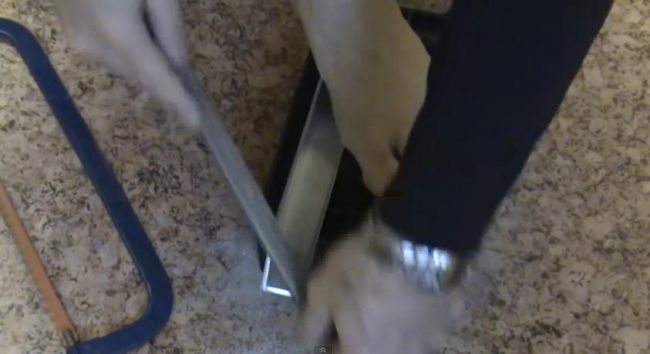

Теперь нужно аккуратно наметить на уголках ровные линии, под углом 45 градусов и с помощью ножовки по металлу с крупными зубчиками отрезать ненужные части уголков на всех четырёх профилях с обоих сторон:
Изготовление солнечной батареи
Изготовление солнечной батареи

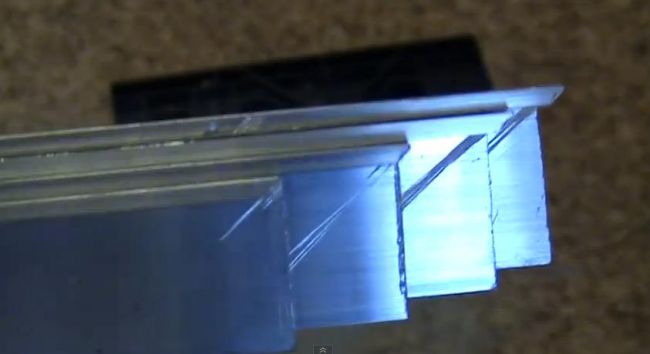

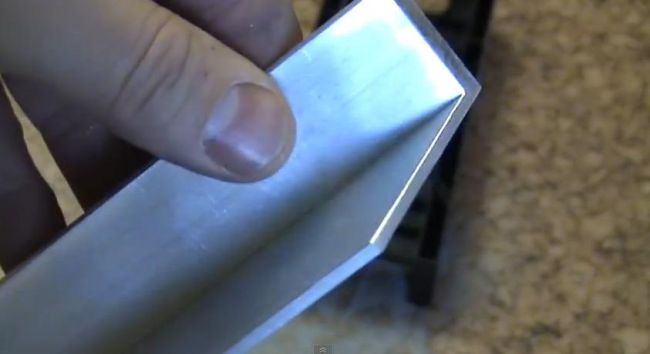

Получается вот такая вот конструкция, которую мы дополнительно шлифуем напильником до идеально ровного состояния:
Изготовление солнечной батареи
Изготовление солнечной батареи

В итоге у вас должна получиться вот такая вот конструкция:
Изготовление солнечной батареи

Следующий этап - это изготовление скрепляющих уголков для нашей будущей рамки.
Итак, мы примеряем рамку и прикладываем, а затем размечаем места, где нам нужно будет отрезать профиля для креплений:
Изготовление солнечной батареи

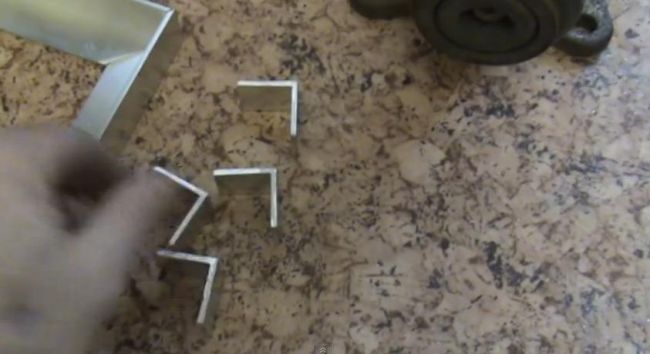

После того, как вы всё разметили, можете вырезать четыре крепления:
Изготовление солнечной батареи

Чтобы они имели аккуратный вид, вы должны пошлифовать их с помощью напильника.

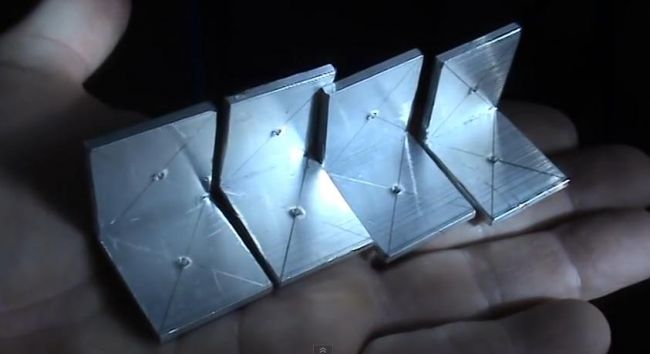

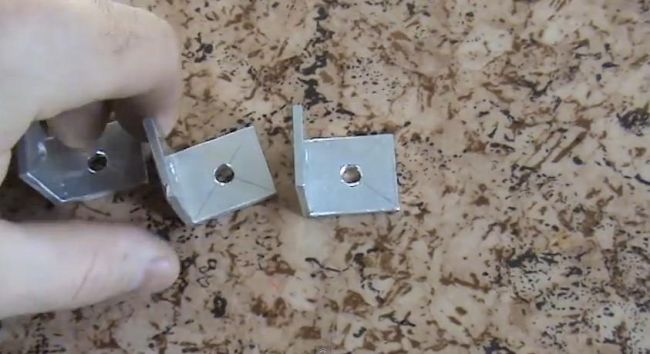

Далее в центре каждого крепления проделываем отверстия под болты, которые и будут скреплять рамку. Не забудьте предварительно накернить поверхность металла, чтобы сверло не соскочило:
Изготовление солнечной батареи
Изготовление солнечной батареи

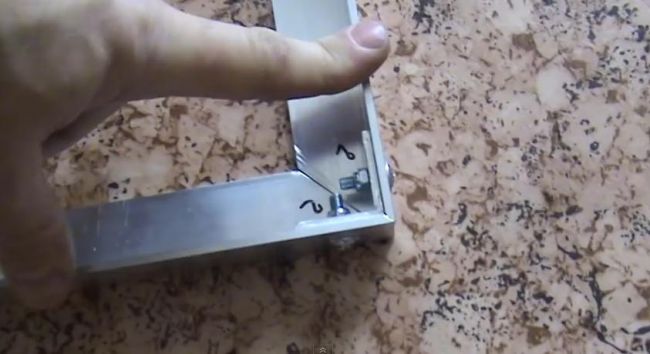

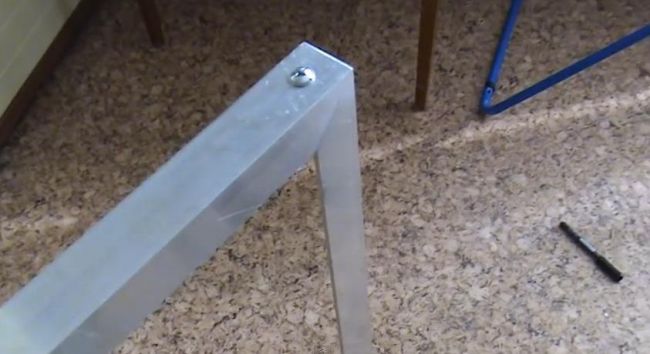

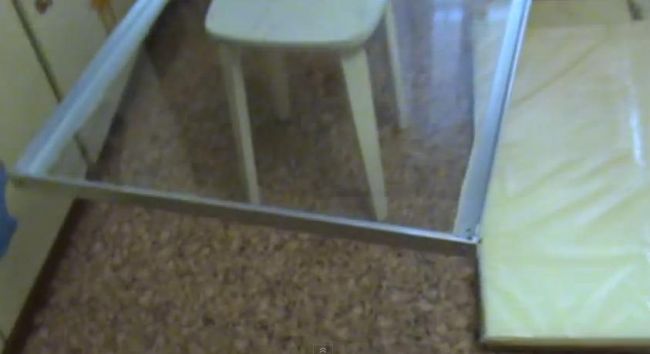

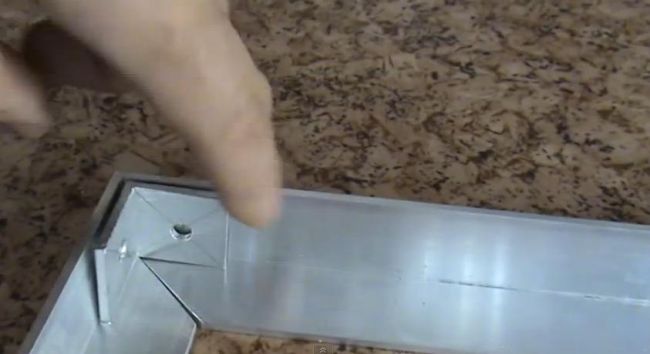

Примеряем наши крепления к рамке и делаем отверстия уже в рамке под крепления. Для того, чтобы не было видных стыков, сверлим отверстие в рамке на 5 мм, а отверстие в креплении на 6 мм. Закручиваем болты и гайки и получаем очень аккуратную конструкцию:
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи

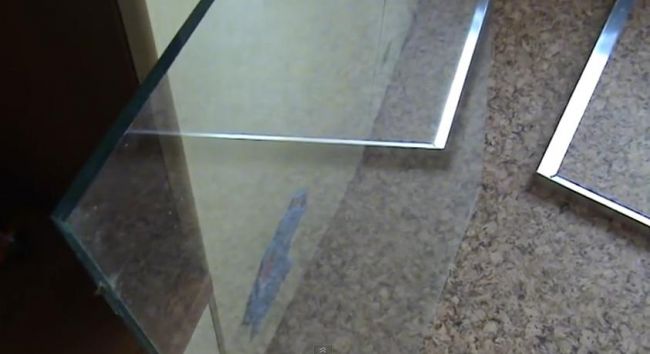

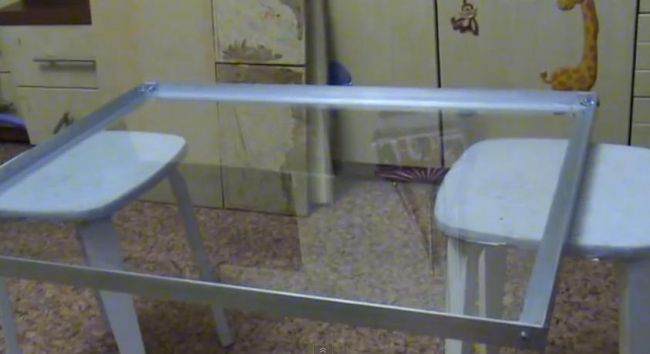

Теперь нужно приобрести стекло размером совпадающие под нашу рамку и аккуратно вклеиваем в рамку стекло с помощью силиконового герметика:
Изготовление солнечной батареи
Изготовление солнечной батареи

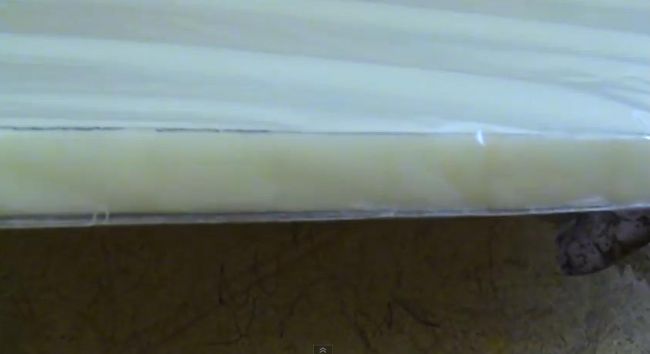

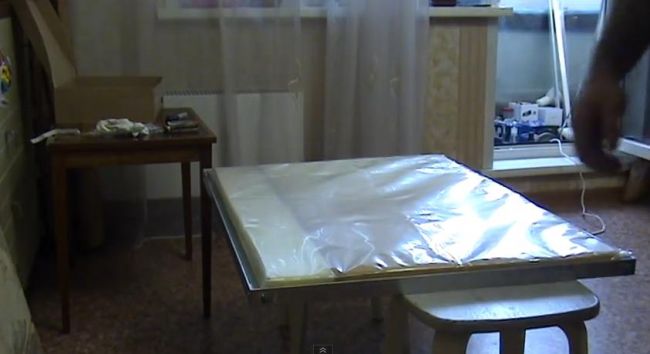

Далее нам потребуется поролон, который нужно обмотать плёнкой и плотно закрепить. "Залепить" плёнку можно скотчем, но в нашем видео автор использовал небольшой газовый паяльник, который сделал всё очень аккуратно:
Изготовление солнечной батареи

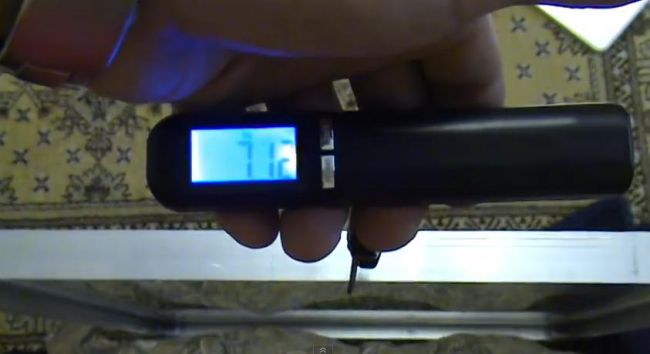

Измеряем электронными весами массу конструкции (рамки со стеклом):
Изготовление солнечной батареи

Следующий этап изготовления солнечной батареи - обезжиривание. Делаем это ацетоном и стеклоочистителем.

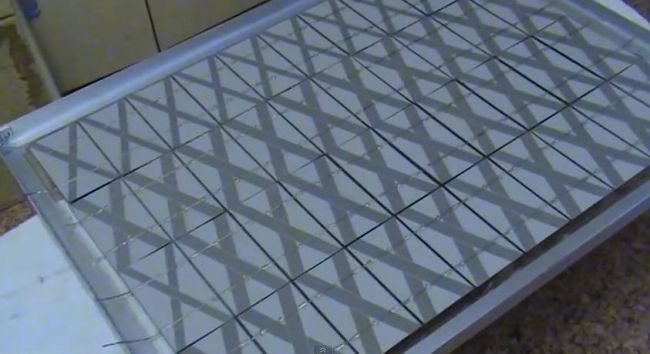

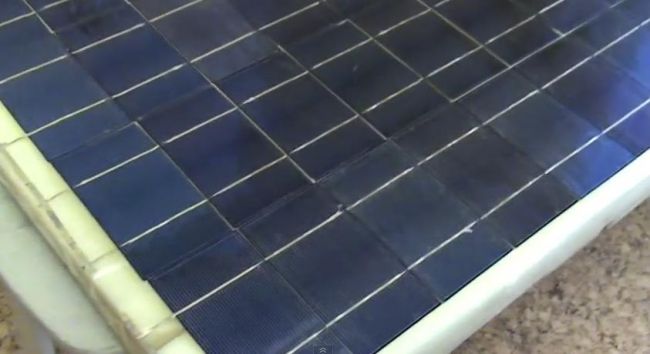

Далее аккуратно выкладываем элементы и скрепляем их между собой:
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи

Делаем "разводку" толстой шинкой с обоих сторон и приступаем к герметизации.

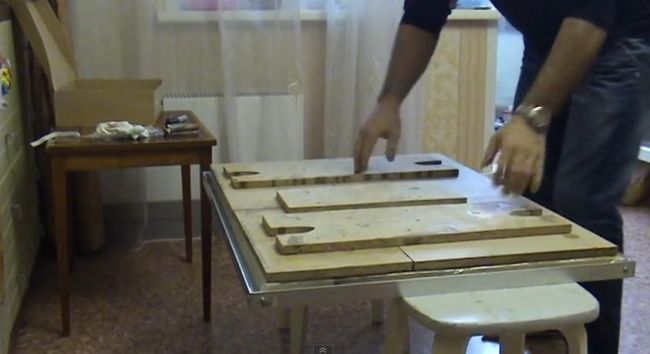

Для этого кладём паралон, а следом деревянную конструкцию, которая показано на фотографии ниже и аккуратно переворачиваем всё это вот так вот:
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи

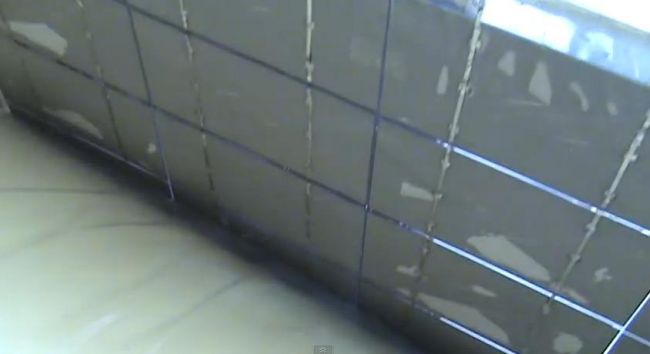

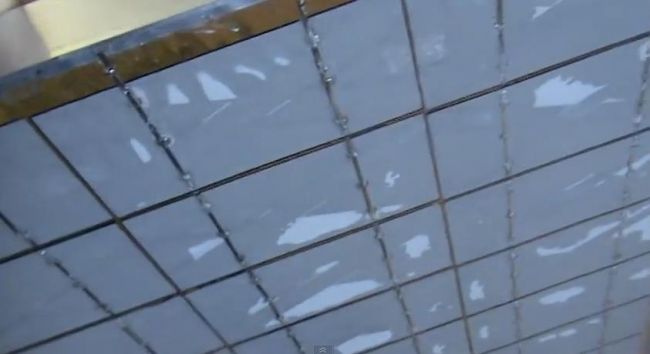

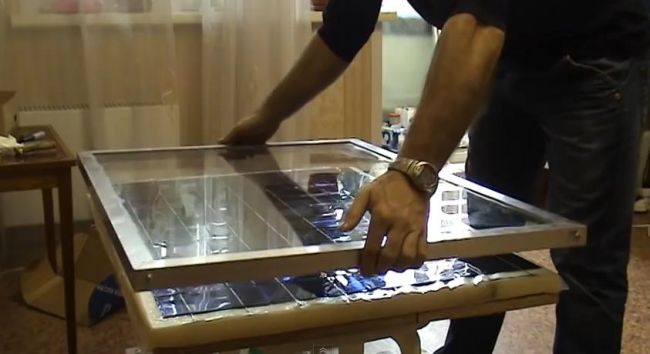

Аккуратно снимаем рамку со стеклом и обмазываем всю поверхность элементов герметиком:
Изготовление солнечной батареи
Изготовление солнечной батареи

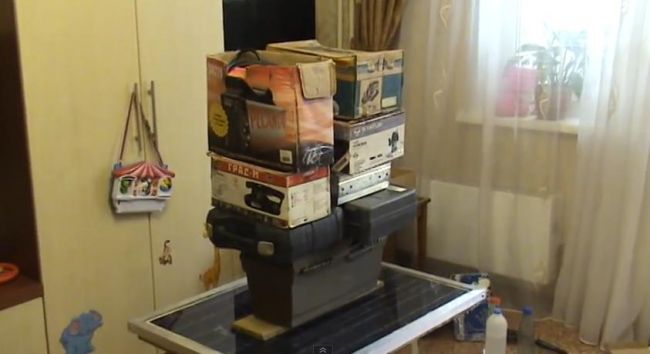

После этого надеваем рамку со стеклом и придавливаем конструкцию каким-либо грузом:
Изготовление солнечной батареи
Изготовление солнечной батареи

Ждём пока весь воздух выйдет:
Изготовление солнечной батареи

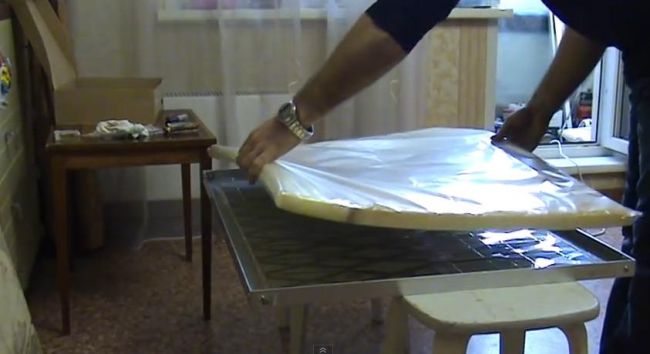

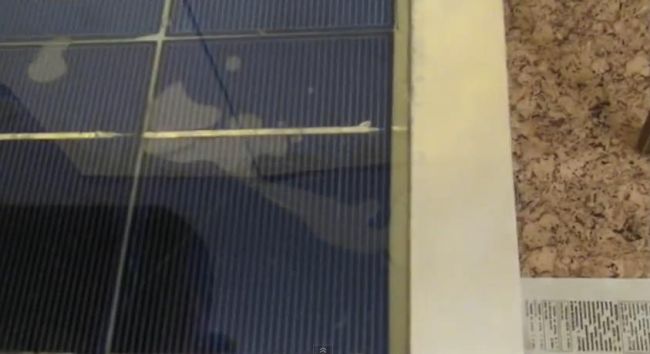

Примерно спустя 12 часов, снимаем груз и очень аккуратно отклеиваем поролон от конструкции:
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи

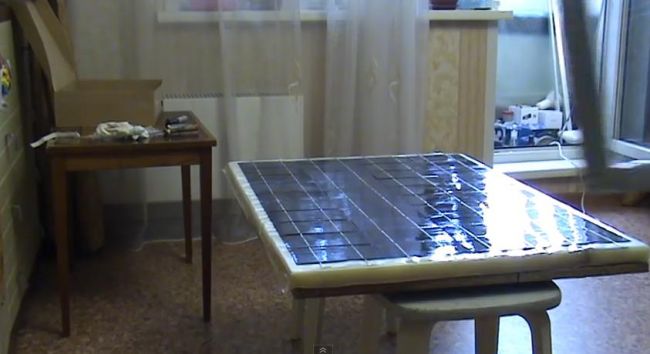

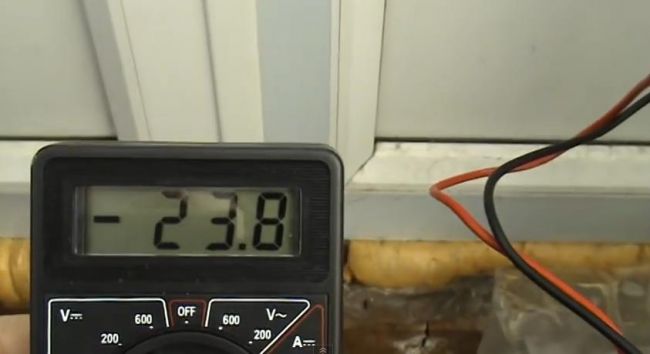

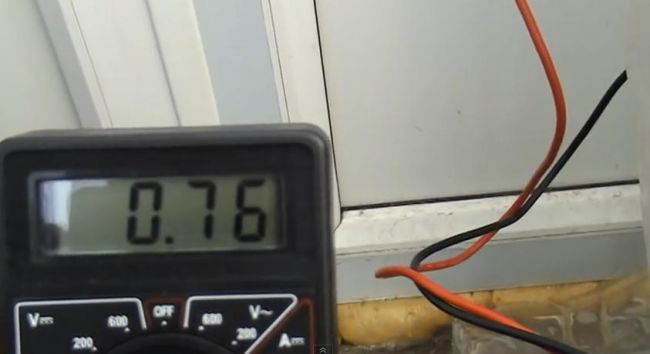

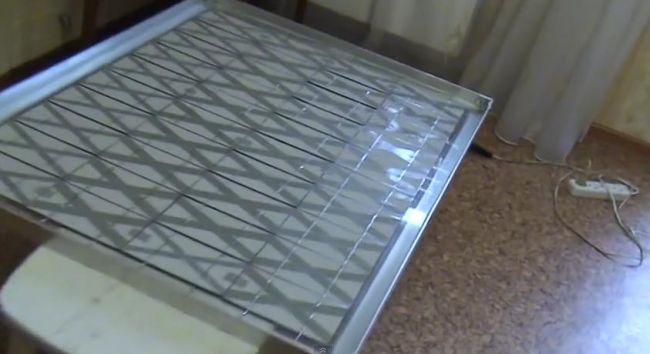

Ну вот собственно и всё!!! Солнечная батарея готова! Получилось довольно красиво, а главное, что действенно, что мы сейчас и проверим. Подключаем батарею к сети и видим результат на вольтметре и амперметре:
Изготовление солнечной батареи
Изготовление солнечной батареи
Изготовление солнечной батареи

Результат очень хороший и это при том, что солнца почти нет!

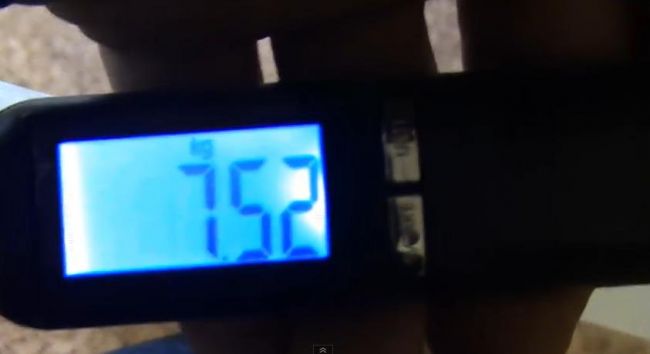

Также взвешиваем нашу солнечную батарею и видим, что её масса не такая уж большая:
Изготовление солнечной батареи

Итак, сегодня в этой статье я описал процесс изготовления солнечной батареи, которая поможет вам экономить электроэнергию!

Удачи вам и спасибо за внимание!
Изготовление солнечной батареи
скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
3 комментария
  1. Игорь
    "В первозданном виде" от самодельной солнечной батареи мало пользы. Потребуются еще инвертор, аккумуляторы, зарядное устройство и куча других весьма недешевых "мелочей".
    p.s. Почему-то автор не показал, как он вывел электрический кабель своей "энергетической установки".
  2. Volkov_Andrej
    Процесс изготовления не очень подробен. Уголки отрезать не болгаркой,а ножовкой слишком долго. При применении соответствующего электроинструмента процесс ускорится в несколько раз и батарею можно изготовить действительно внушительных размеров. Поставив ее на большую площадь получим большую мощность.
  3. Неждана
    Неясно главное – как самоделку практически использовать. Ну, в сеть подключаем через провод. Кстати, к чему подсоединять его, также автор темнит. Выходит, будто вся радость от батареи – на приборы полюбоваться вечером и днем. Где видна реальная отдача потенциала солнцеуловительной рамки?
