Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

Юрий Фирсов из поселка Сентябрьский на форуме "Луноходов.Нет" описал свой путь в вездеходостроительстве под ником "Юрок".
Гусеничный вездеход «ВС-2 Г-1»

Юрий построил гусеничный вездеход "ВС-2 Г-1". Расшифровка названия: "В"-вездеход, "С"- самодельный,
"2"-второй по счету, "Г"-гусеничный, "1"-первый. Первая автосамоделка была колесной.

Донором является полностью ВАЗ-2105.

Двигатель от ВАЗ-2105.
Задний мост от ВАЗ-2105.
КПП (коробка перемены передач) от ВАЗ-2105.
Электропроводка от ВАЗ-2105.
Торпедо от ВАЗ-2105.
Раздаточная коробка от ВАЗ-2121 "Нива".

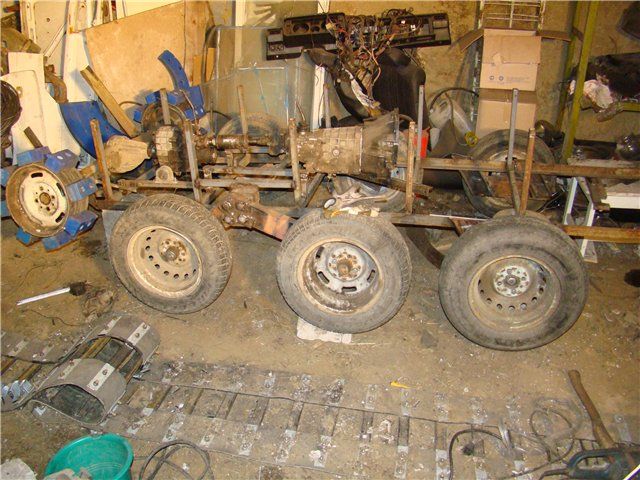

Начало положено. Сварена рама и началась компоновка.
Гусеничный вездеход «ВС-2 Г-1»

Соединение раздатки и заднего моста жесткое. Первоначальный вариант.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

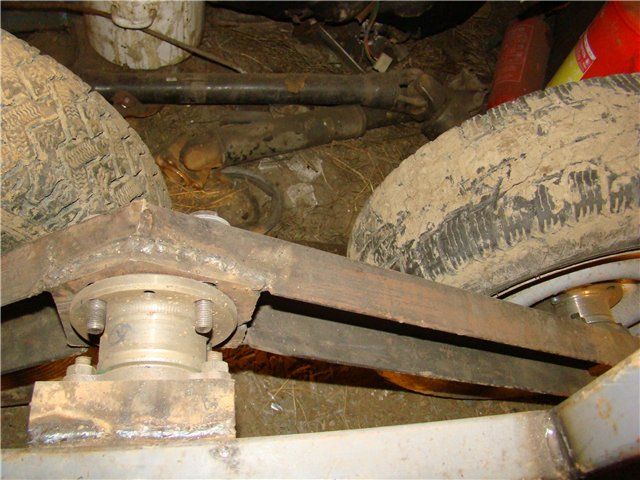

Крепление балансира.
Гусеничный вездеход «ВС-2 Г-1»

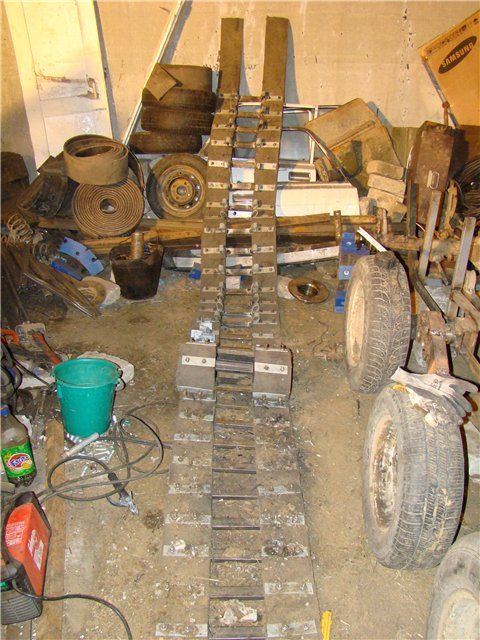

Изготовление гусеницы.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

Размеры гусеницы.
Гусеничный вездеход «ВС-2 Г-1»

Приварены стойки корпуса лодки.
Гусеничный вездеход «ВС-2 Г-1»

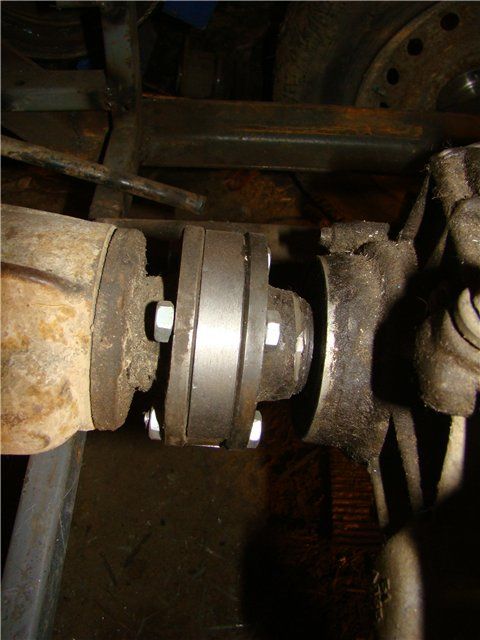

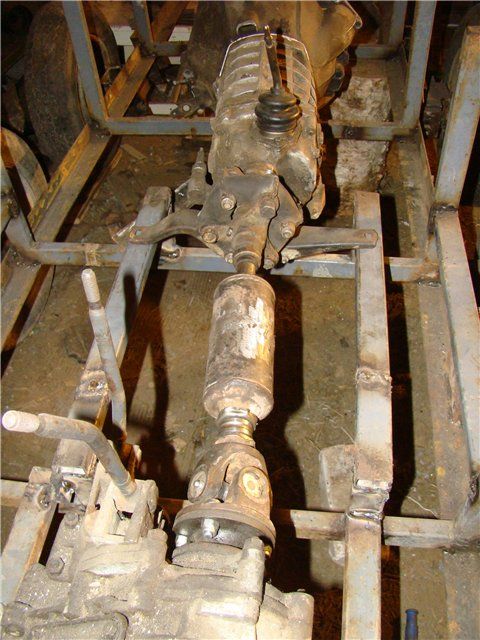

Соединение коробки передач и раздаточной коробки с помощью карданного вала. Крепление кардана должно быть зеркально-симметрично, это исключает вибрацию.
Гусеничный вездеход «ВС-2 Г-1»

Карданный вал укорочен.
Гусеничный вездеход «ВС-2 Г-1»

Механизм натяжения гусеницы.
Гусеничный вездеход «ВС-2 Г-1»

Заготовка звездочки.
Гусеничный вездеход «ВС-2 Г-1»

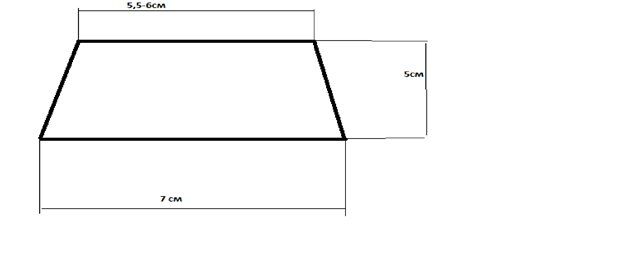

Чертеж для зуба.
Гусеничный вездеход «ВС-2 Г-1»

Механизм крепления балансира.
Гусеничный вездеход «ВС-2 Г-1»

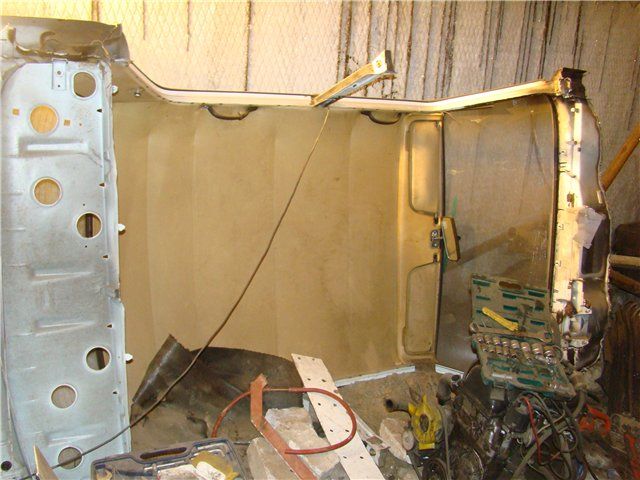

Остатки от ВАЗ-2105.
Гусеничный вездеход «ВС-2 Г-1»

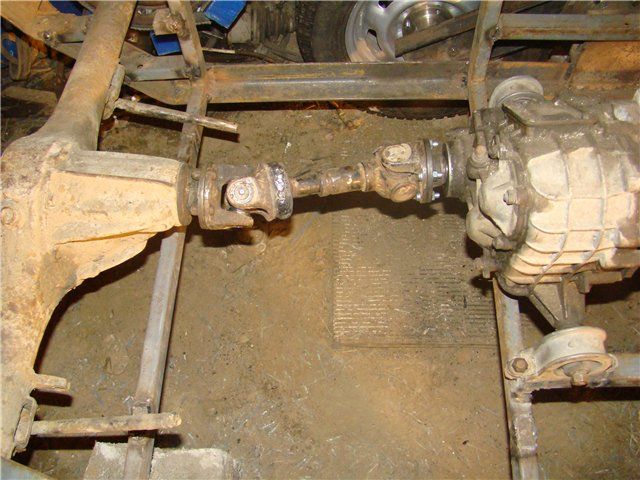

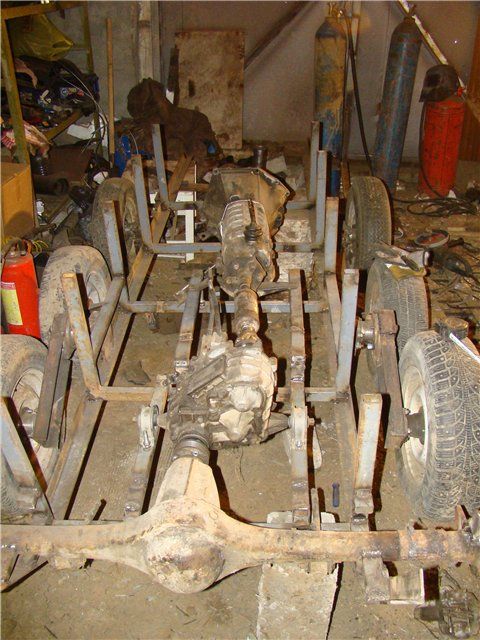

Новый способ соединения заднего моста и раздаточной коробки с помощью карданного вала.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

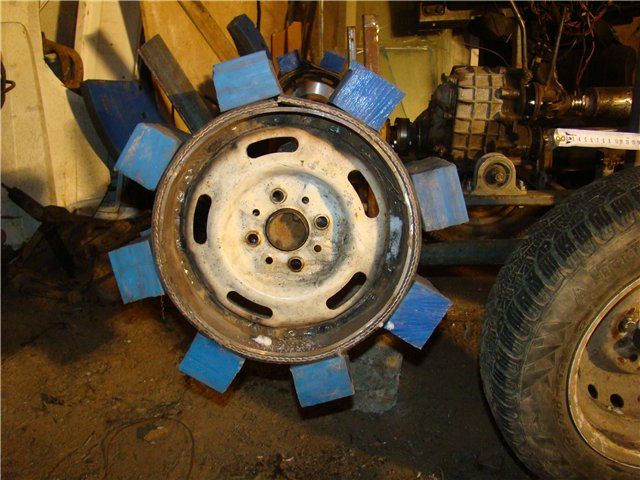

Изготовление звезды.
Гусеничный вездеход «ВС-2 Г-1»

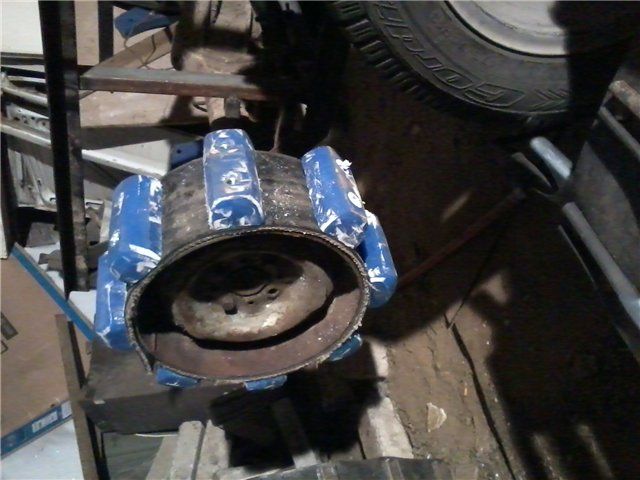

Обшивка ведущего колеса с помощью транспортерной ленты для уменьшения звука при движении.
Гусеничный вездеход «ВС-2 Г-1»

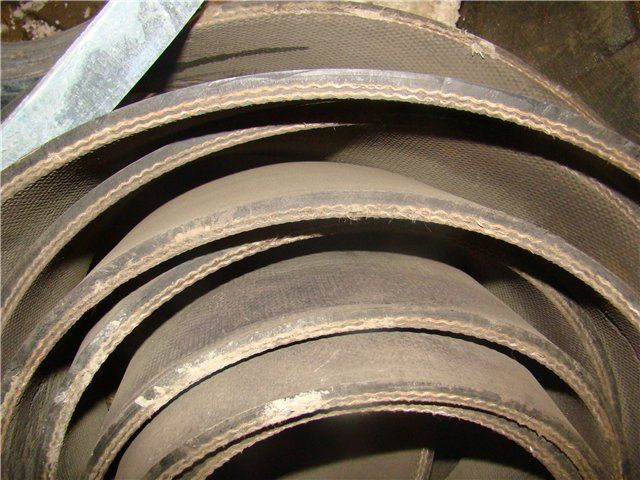

Транспортерная лента, толщина-12 мм, корд в два слоя.
Гусеничный вездеход «ВС-2 Г-1»

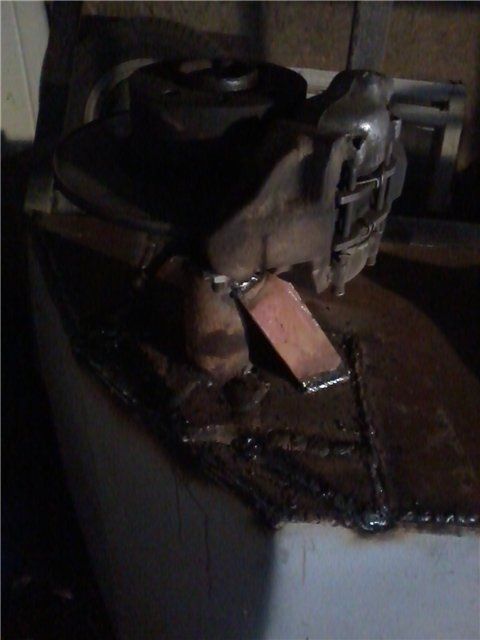

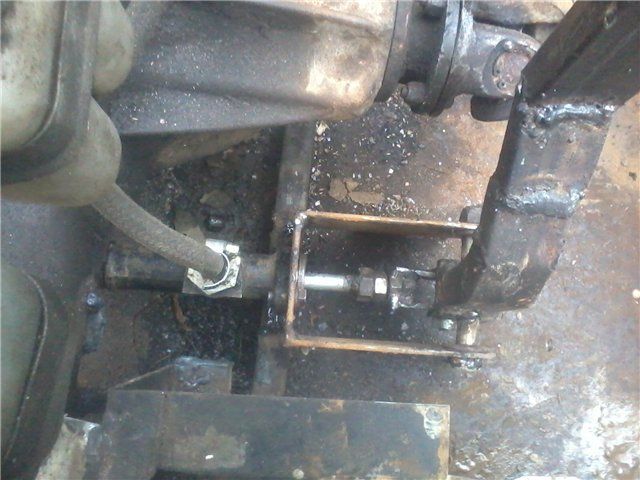

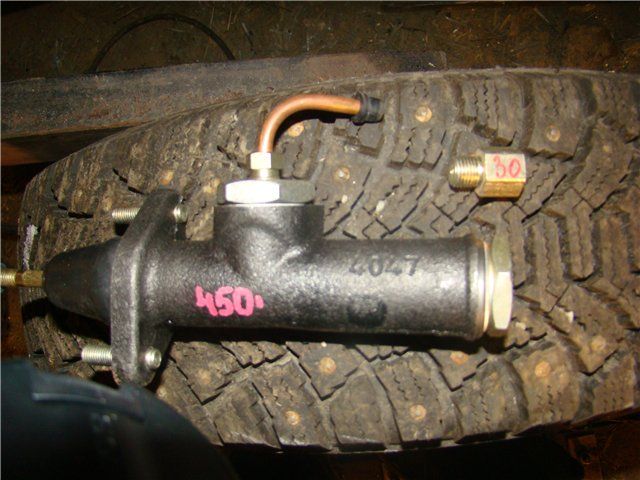

Главные цилиндры сцепления для тормозных дисков на заднем мосту для поворотов гусеничного вездехода.
Гусеничный вездеход «ВС-2 Г-1»

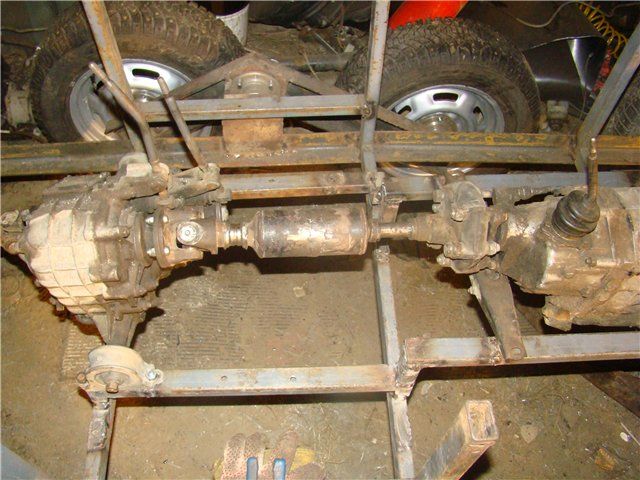

Схема крепления коробки перемены передач и раздаточной коробки.
Гусеничный вездеход «ВС-2 Г-1»

Вид спереди и сбоку.
Гусеничный вездеход «ВС-2 Г-1»

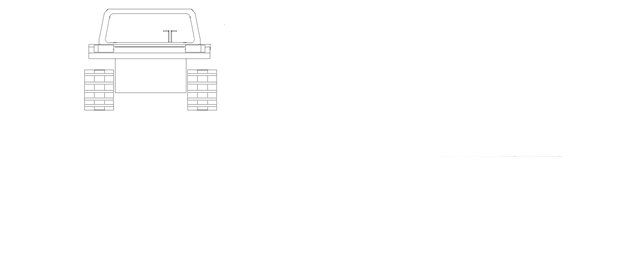

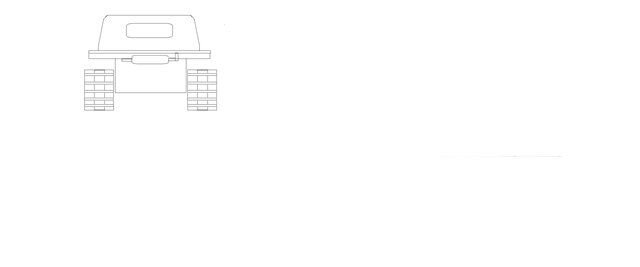

Вид сзади.
Гусеничный вездеход «ВС-2 Г-1»

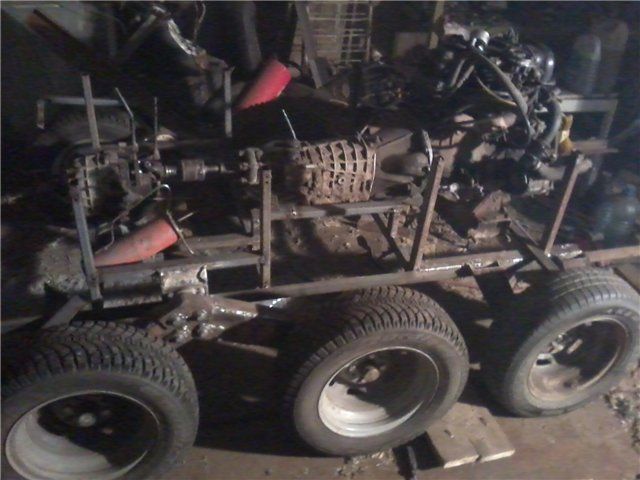

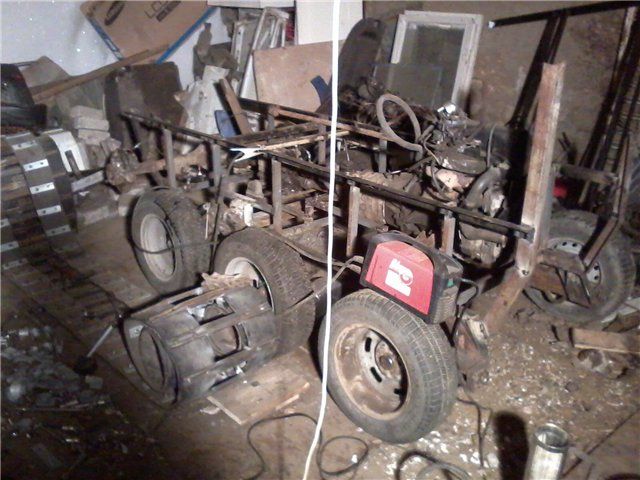

Установка двигателя.
Гусеничный вездеход «ВС-2 Г-1»

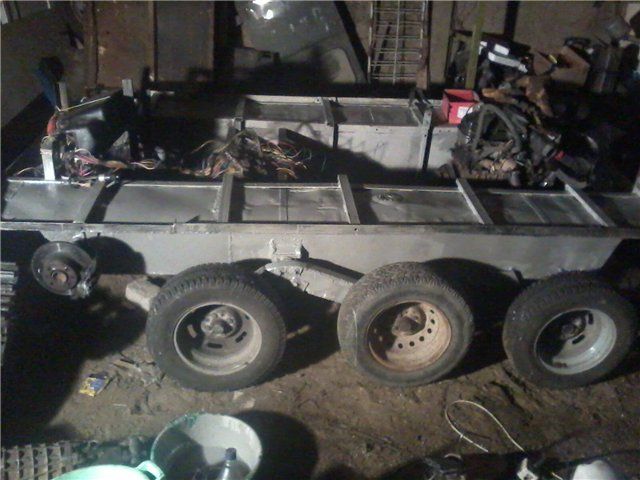

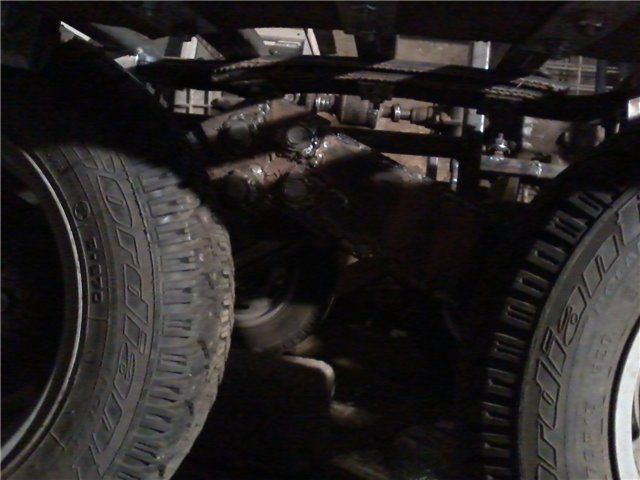

Опорные колеса одеты.
Гусеничный вездеход «ВС-2 Г-1»

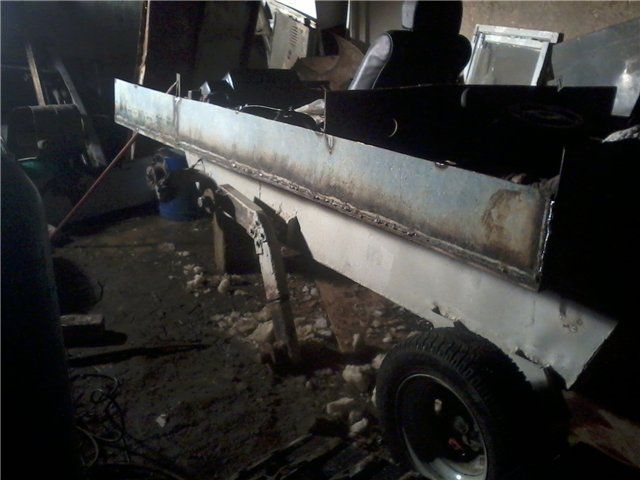

Варится задняя часть лодки.
Гусеничный вездеход «ВС-2 Г-1»

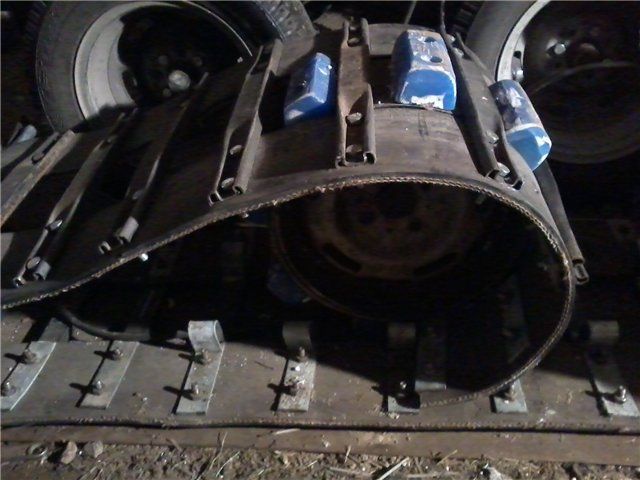

Наконец-то, зубья для ведущей звездочки обструганы согласно размеров, указанных на чертеже.
Гусеничный вездеход «ВС-2 Г-1»

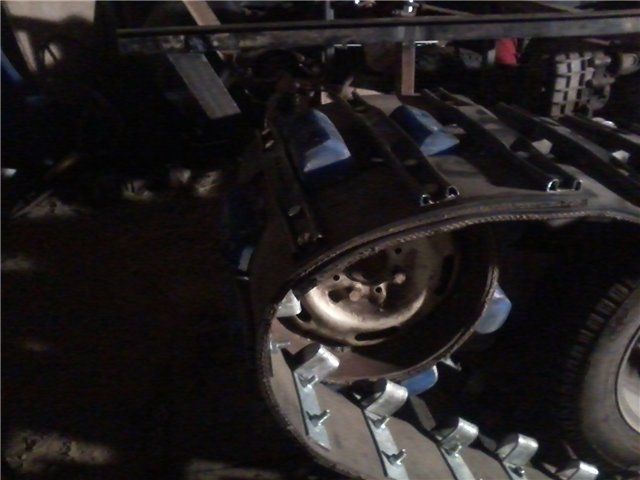

Проверка облегания гусеницой ведущей звездочки.
Гусеничный вездеход «ВС-2 Г-1»

Определено место для поддерживающего катка.
Гусеничный вездеход «ВС-2 Г-1»

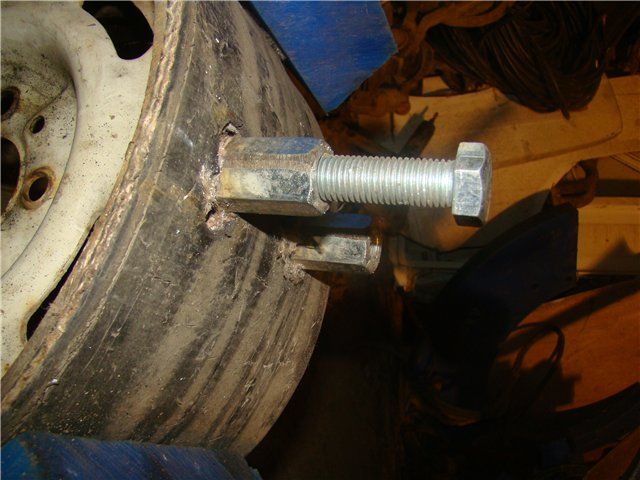

Болты крепления для оси поддерживающего катка.
Гусеничный вездеход «ВС-2 Г-1»

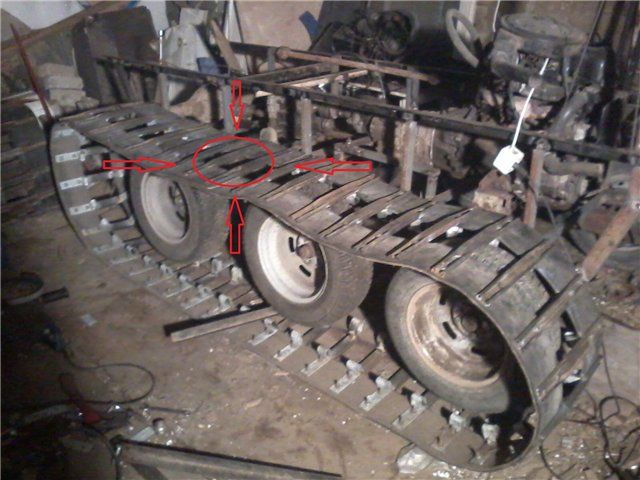

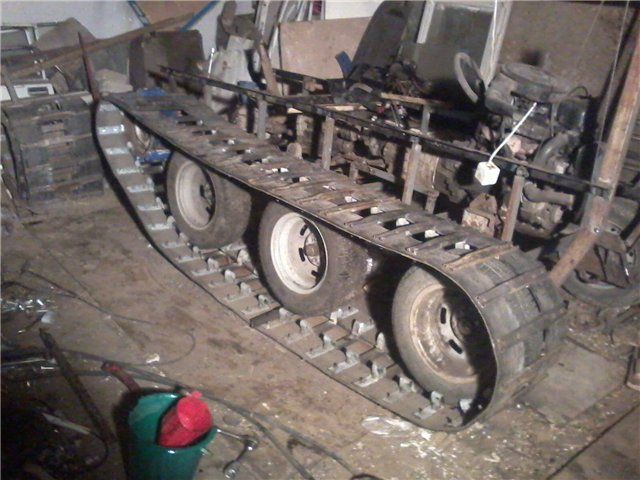

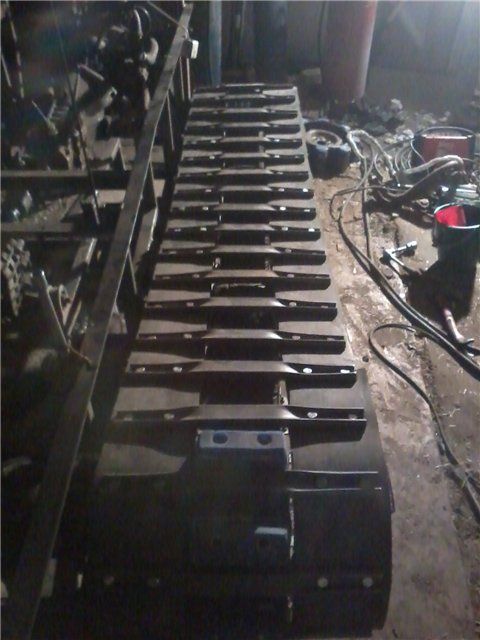

Гусеницы готовы. Хорошая площадь опоры, каждая из лент гусеницы по 150 мм, 150*4=600 мм и длина 2 м 80 см 2,80*0,6=1,68 м кв.
Гусеничный вездеход «ВС-2 Г-1»

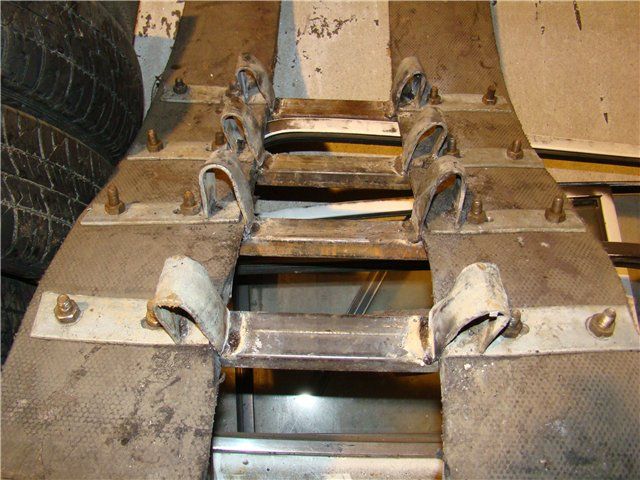

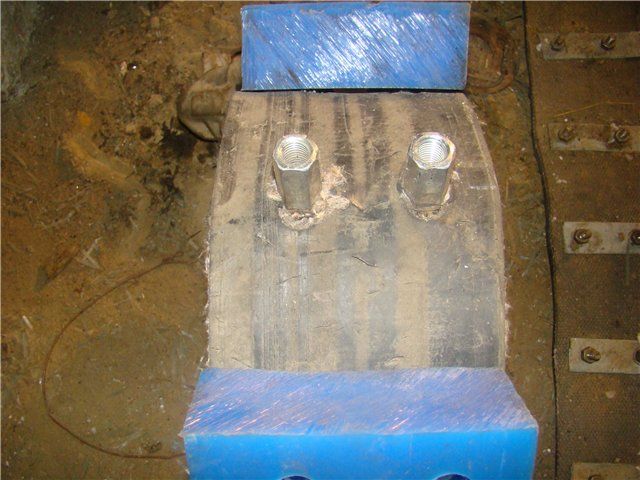

Направляющие на гусенице.
Гусеничный вездеход «ВС-2 Г-1»

Натяжка гусеницы.
Гусеничный вездеход «ВС-2 Г-1»

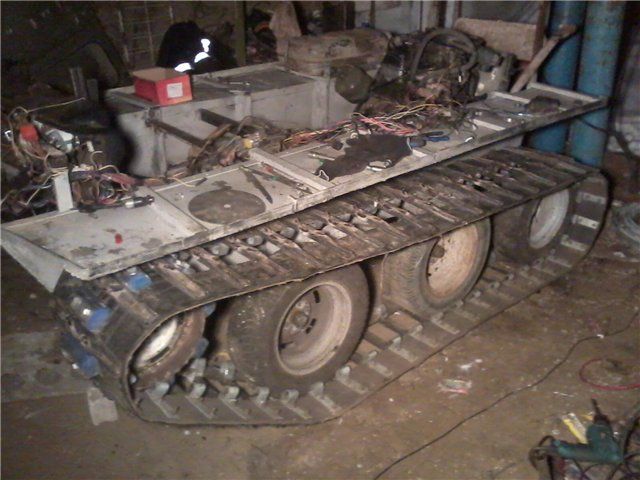

Мелочевка собрана и первый выезд. видео.

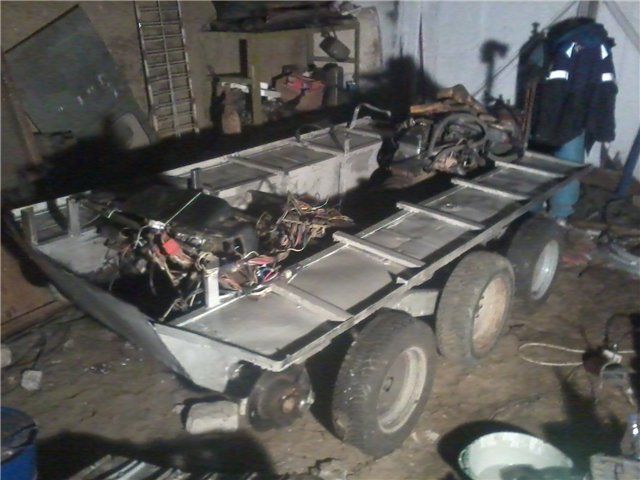

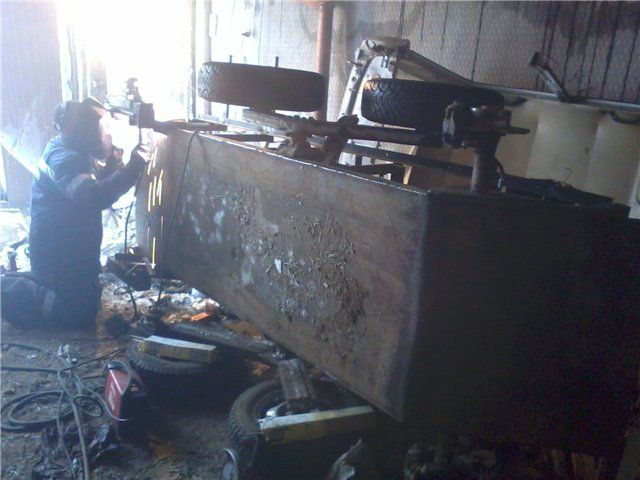

Разобрали вездеход после покатушек и идет обварка лодки.
Гусеничный вездеход «ВС-2 Г-1»

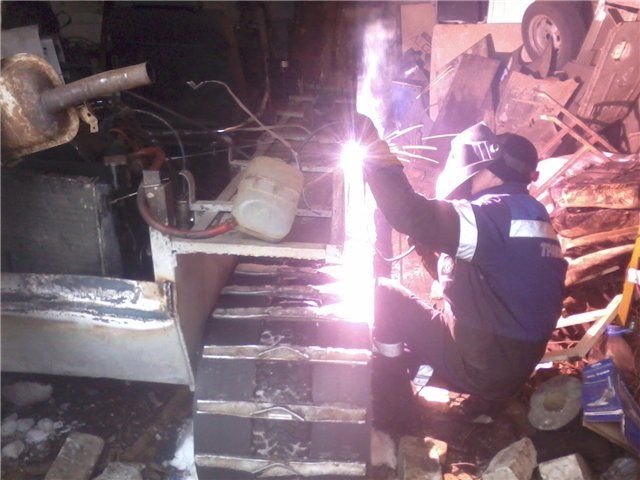

За работой.
Гусеничный вездеход «ВС-2 Г-1»

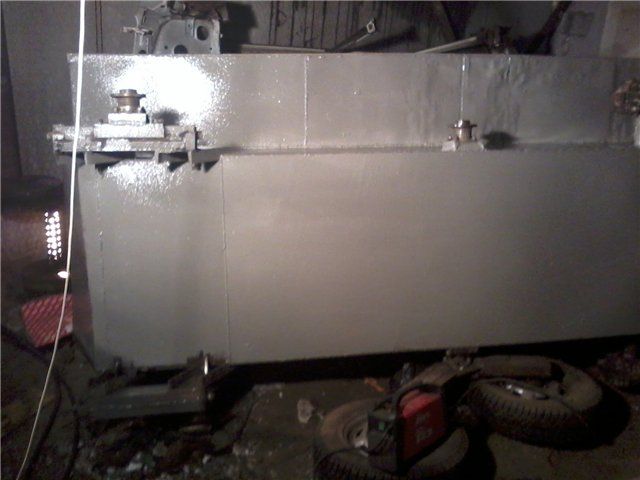

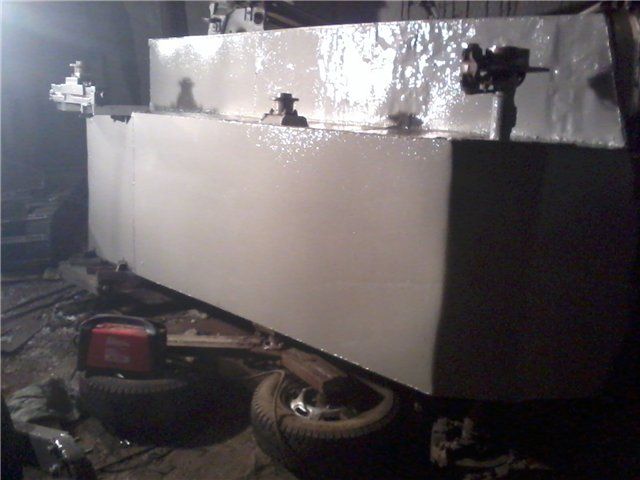

Сварено и загрунтовано.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

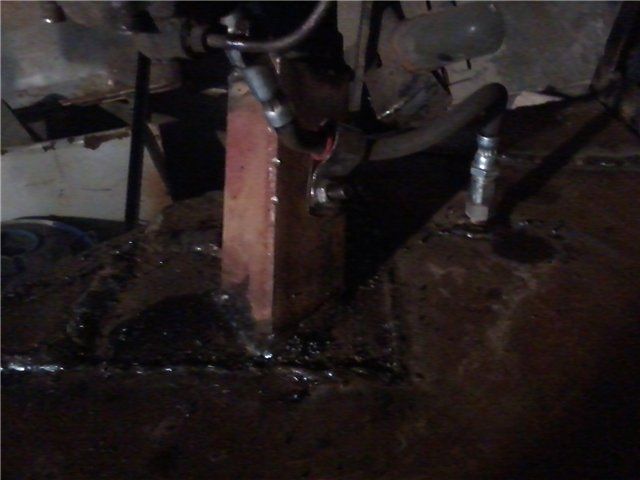

Место для усиления чулка.
Гусеничный вездеход «ВС-2 Г-1»

Косынки приварены.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

Крылья сварены.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

Грунтозацепы доварены.
Гусеничный вездеход «ВС-2 Г-1»

Выхлопные трубы выведены из отсека двигателя. Глушитель закреплен сзади.
Гусеничный вездеход «ВС-2 Г-1»

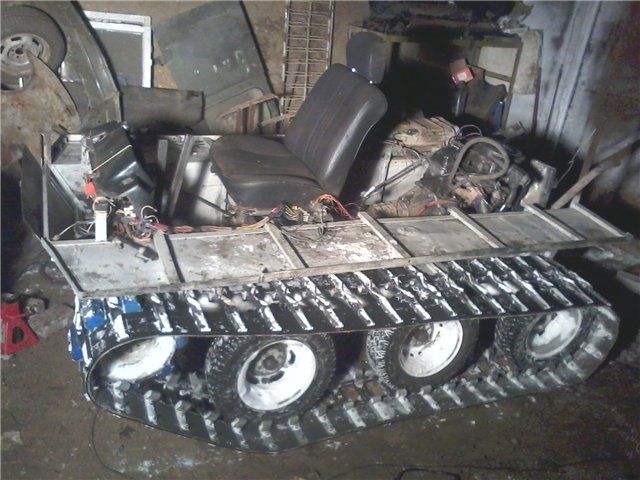

Сиденье установлено.
Гусеничный вездеход «ВС-2 Г-1»

Укатали весь снег на поляне. видео



Глубина колеи по снегу.
Гусеничный вездеход «ВС-2 Г-1»

Глубина снежного покрова.
Гусеничный вездеход «ВС-2 Г-1»

Ремонт после выезда.
Гусеничный вездеход «ВС-2 Г-1»

Нарастили борта.
Гусеничный вездеход «ВС-2 Г-1»

Усилили рычаги управления.
Гусеничный вездеход «ВС-2 Г-1»

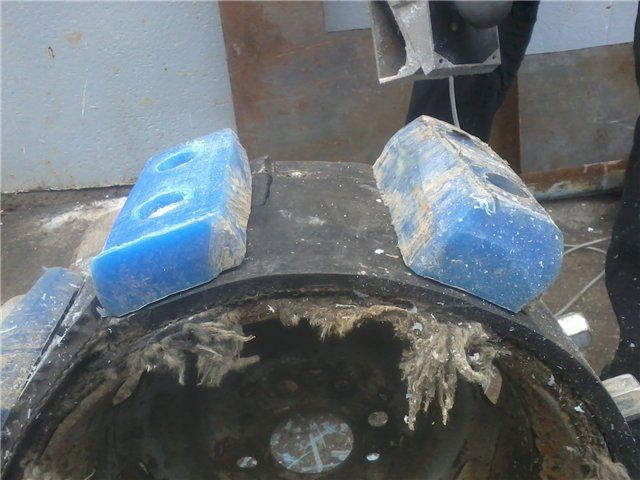

Уменьшили высоту зубьев на ведущей звездочке до 35 мм, так как они на выходе гусеницы зацеплялись.
Гусеничный вездеход «ВС-2 Г-1»

Гусеничный вездеход «ВС-2 Г-1»

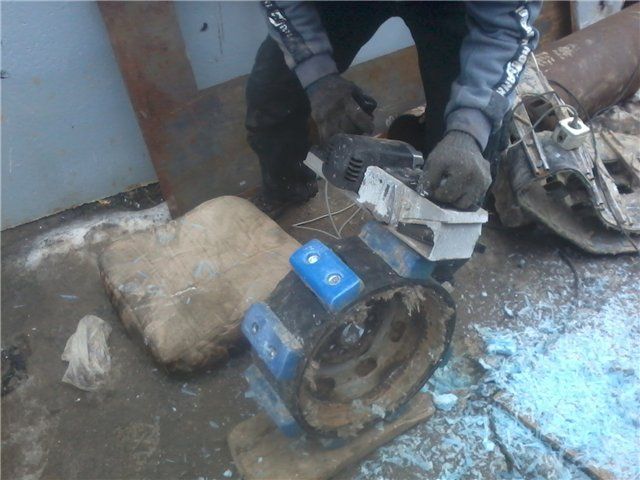

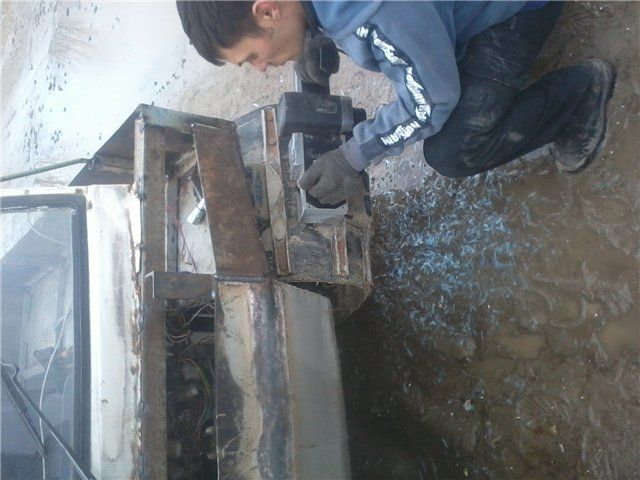

Стачивали электрорубанком.
Гусеничный вездеход «ВС-2 Г-1»

Привариваем лобовое стекло.
Гусеничный вездеход «ВС-2 Г-1»

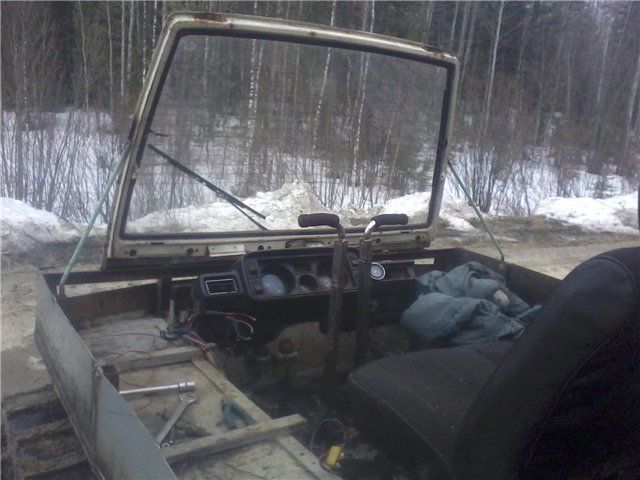

Внутреннее убранство кабины.
Гусеничный вездеход «ВС-2 Г-1»

Боковые крепления лобового стекло.
Гусеничный вездеход «ВС-2 Г-1»

Выезд по весенним лужам.



Все видео про гусеничного вездехода "ВС-2 Г-1".

У Юры Фирсова два канала на Ютубе, поэтому ссылки ведут на разные каналы.
Пожелаем удачи строителю автосамоделок Юрию Фирсову.скачать dle 11.1смотреть фильмы бесплатно
