Мини-лук, работающий по принципу рогатки

Мини-лук, работающий по принципу рогатки

При слове лук, которое употребляется для обозначения метательного оружия мы представляем себе средневековых лучников, стреляющих в защищенных доспехами и кольчугой рыцарей на конях или древних людей, охотящихся на огромного мамонта – у всех по-разному. Лук был изобретен очень давно и точной даты никто не знает. Его основа - это дуга между плечами которой натягивается тетива, при её натягивании аккумулируется энергия, которая и передается стреле, которая летит.
Мини-лук, работающий по принципу рогатки

Мини-лук, работающий по принципу рогатки


Мы же сделаем лук, которые будет работать немного иначе (примерно, как рогатка). Запасаться энергия от натягивания тетивы-резины будет прямо в ней же, а деревянная основа останется не сгибаема.
Мини-лук, работающий по принципу рогатки

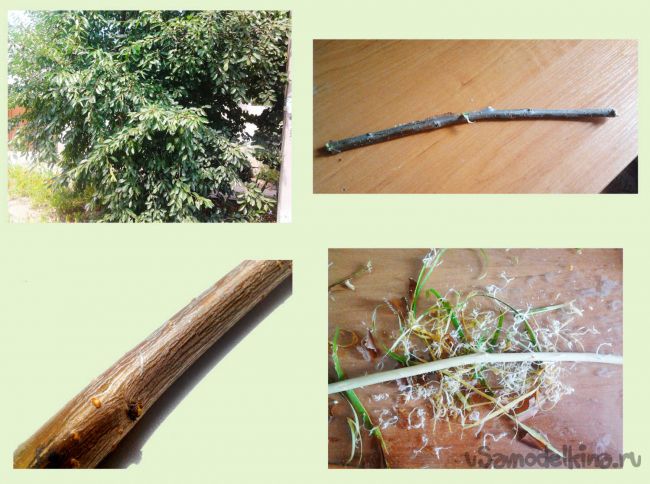

Размеры лука будут очень малы, примерно, как ладошка взрослого человека. Основную часть делаем из любого дерева, которое вам доступно и его ветвь подходит по форме. Мною была выбрана вишня, на дереве, которой я нашёл и отрезал ветвь примерно одной толщины с небольшим изгибом. Несмотря на то, что используемая палочка имеет маленький диаметр, она легко выдерживает нагрузки за счет своей гибкости. Для лучшей эстетики удаляем кору и лук делается белоснежным.
Мини-лук, работающий по принципу рогатки

Самое главное в нашем луке - это тетива. В качестве её на обычных луках используется шёлк, кожа, лён. У нас же это что-то тягучее из каучука. Резина должна хорошо тянуться, но не очень сильно. Велосипедную камеру не использовать – получится немощная херня. Я рекомендую использовать рыбальскую резинку для ловли, сложенную в несколько слоев или медицинский резиновый бинт/жгут - они особенно хороши. Мною был отрезан небольшой кусочек длинной 13,5 см и шириной примерно 0,9 см. Такой материал очень хорошо тянется, имеет серовато-желтый цвет и зачастую сделан из качественного синтетического каучука.
Мини-лук, работающий по принципу рогатки

Приступим к закреплению на дугу лука тетивы. Предварительно ножиком делаем посадочные места для того чтобы лучше закрепить резину.
Мини-лук, работающий по принципу рогатки

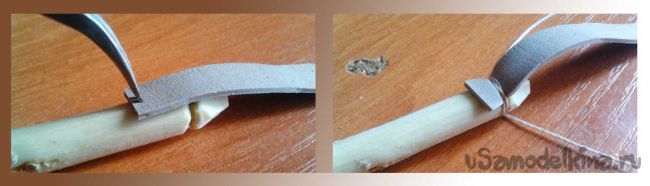

Прилаживаем один конец кусочка резинового бинта к концу плеча лука так как на фото и закрепляем его нитью или медным проводом, как видите, на этом луке он был привязан капроновой нитью. Также делаем и с другим концом.
Мини-лук, работающий по принципу рогатки

Мини-лук, работающий по принципу рогатки

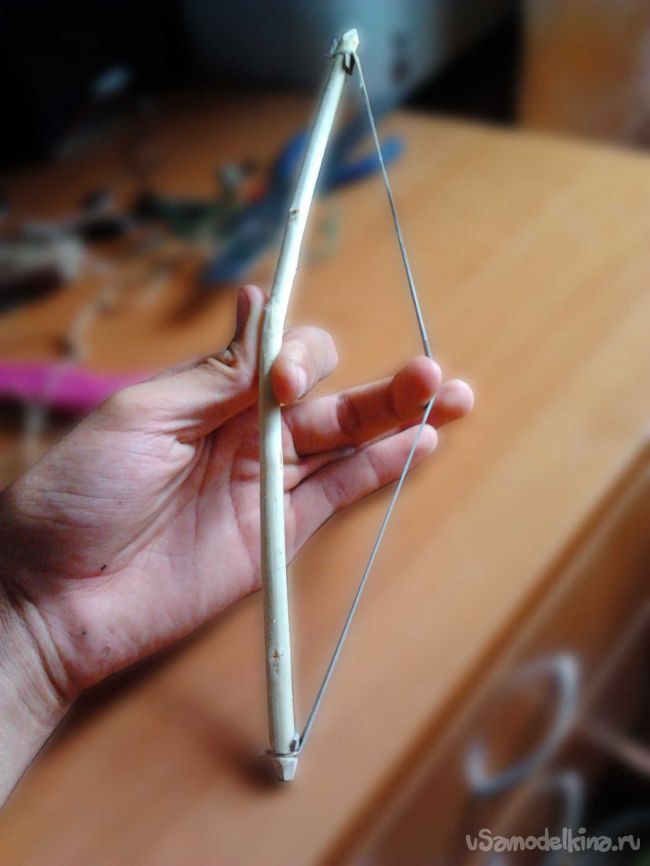

Всё – лук полностью готов к работе.
Мини-лук, работающий по принципу рогатки

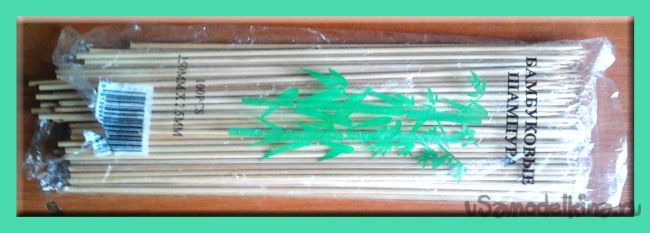

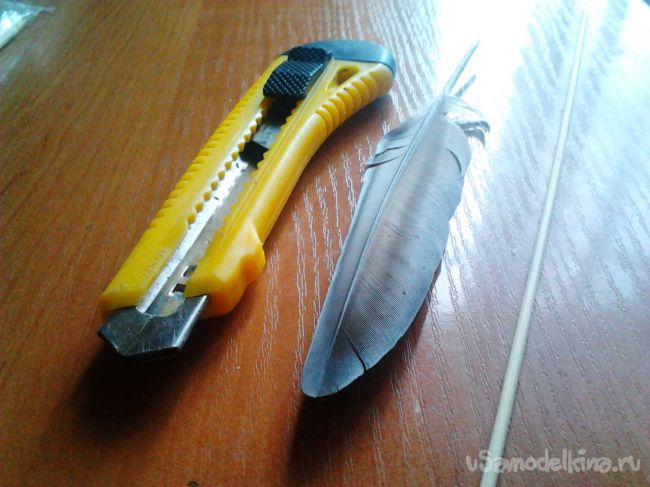

Для того чтобы стрелять из лука нужно иметь то чем стрелять мы будем, для этого изготовим быстренько стрелы. Покупаем набор палочек из бамбука (зовутся бамбуковыми шампурами, в пачке 100 штучек) и ищем на улице несколько перышек отпавших от птицы, ну или ловим голубя и отдираем от него)) Палочку для стрелы также можно сорвать с дерева, ищите с ровным древком. Чтобы стрела летела далеко нужна не только мощность, отдаваемая ей, но и стабилизация, тогда она будет лететь ровно, и вы сможете точно попасть в нужную цель, без оперенья стрела летит только первые несколько метров относительно ровно, а потом начинается хаотичное перекручивание и резкая смена траектории.
Мини-лук, работающий по принципу рогатки

Сейчас мы сделаем так, что снаряд будет стабилизироваться в полете.

Канцелярским ножиком делаем с трёх или двух сторон палочки-стрелы миниатюрные канавки.
Мини-лук, работающий по принципу рогатки

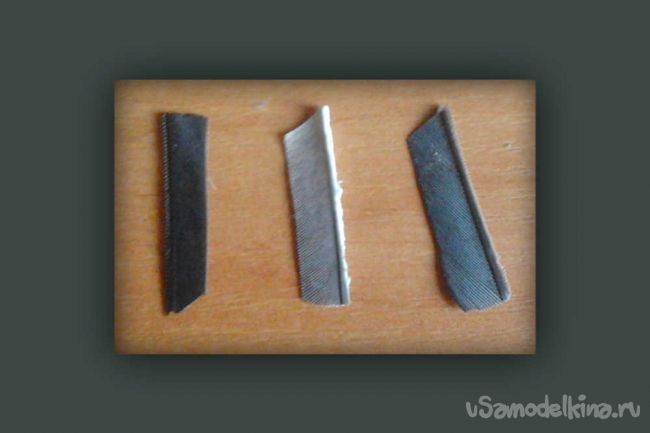

Вырезаем из перышек вот такой вот формы (или другой!) элементы-стабилизаторы основой вниз. Перед изготовлением стабилизаторов смотрим в какую сторону направлены бородки и крепим так, чтобы они были против наконечника и смотрели на противоположенной часть (хвостовик). Теперь перья не будут быстро разрешаться от сопротивления воздуху.

В канавки заливаем чуть-чуть супер-клея и закладываем в них стабилизаторы стержнем вниз. Чтобы все держалось еще лучше потом привязываем это все ниткой (по желанию). У меня получился стабилизатор с двумя перьями.
Мини-лук, работающий по принципу рогатки

Не в коем случае не смачивайте оперенье клеем, иначе оно станет твердым и сломается в процессе. Нам же нужно чтобы перья были такими как обычно и при ударах оставались такими же, ведь стрела летать в самые разные места.
Мини-лук, работающий по принципу рогатки

Передний конец стрелы должен быть немного тяжелее. Возможно сделать острый наконечник и тогда стрелять по мишеням, в которых стрела будет легко застревать или просто намотать немного стальной/медной проволоки, так будет лучше, если собираетесь просто пулять ввысь.
Мини-лук, работающий по принципу рогатки

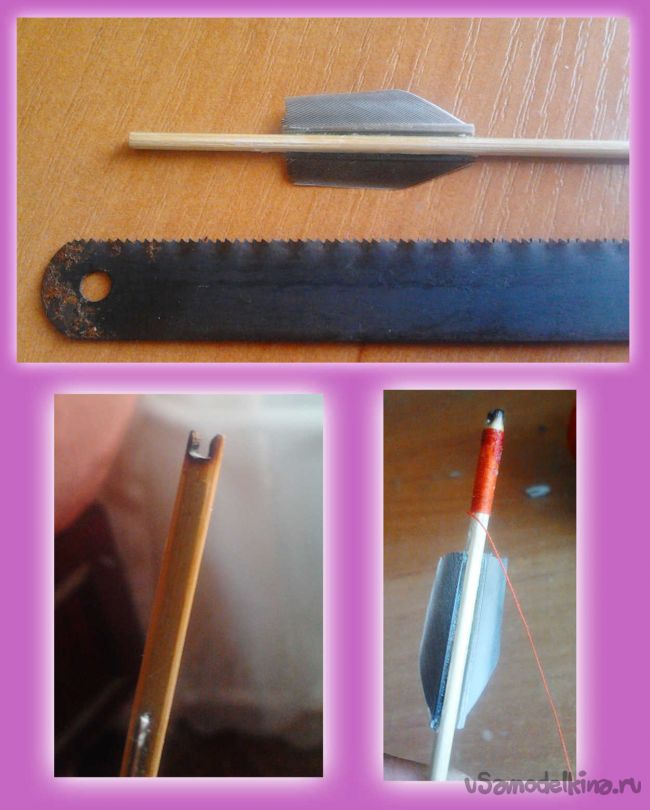

Для удобства стрельбы надо сделать канавку для того чтобы туда заходила тетива-резинка и пальцами мы брались за саму стрелу (делаем это полотном).
Мини-лук, работающий по принципу рогатки

Так как резинка имеет ширину 0,9 см, а в натянутом состоянии 0,6 см, то точно посередине нужно намотать вот так нитку – это сделает в том месте тетивы уменьшение, и оно как раз сможет залазить в разрез на хвостовике. Теперь место разреза подвержено ломанью, укрепляем циано-клеем и ниткой.

На фото выше вы можете наблюдать готовую стрелу для мини лука – получило классно, я считаю.
Мини-лук, работающий по принципу рогатки

Готовое оружие я украсил кругами с помощью резака для пенопласта, который использовался как выжигатель, выглядит супер. На самом же деле даже при малейшем натягивании стрела пролетает внушительное расстояние, а при сильно вообще легко летит выше девятиэтажного дома. На видео вы можете увидеть реальную силу и дальность полета стрелы.

скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
2 комментария
  1. Игорь
    Поскольку жесткая основа "рогаточного" лука не должна упругой, ее можно изготовить любого подходящего материала - пластмассы, металла и т. д.
    А вот идея с использовать "настоящие" перья мне не понравилась - в городской квартире их просто нет. Отличное оперение получается из алюминиевого скотча.
    1. Egoruch Автор
      Ну да, в квартире их и не должно быть)) это ж не голубятня. Выходите на улицу и куча их валяется.
