Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Представляю Вам новый гусеничный вездеход АКТм "Гуся" от Станислава из Санкт-Петербурга. Расшифровка названия очень простая-
по первым буквам Алексея Калинина "Тазик" модернизированный. Видео

Станислав, на сайте "Луноходов.Нет" зарегистрирован под ником Stac.
Гусеничный вездеход АКТм «Гуся»

Вездеход построен с использованием двигателя от "Москвича" М-412, КПП (коробка перемены передач) тоже от Москвича, задний мост от ВАЗ-2101, раздаточная коробка от ВАЗ-2121.

Рама сварена.
Гусеничный вездеход АКТм «Гуся»

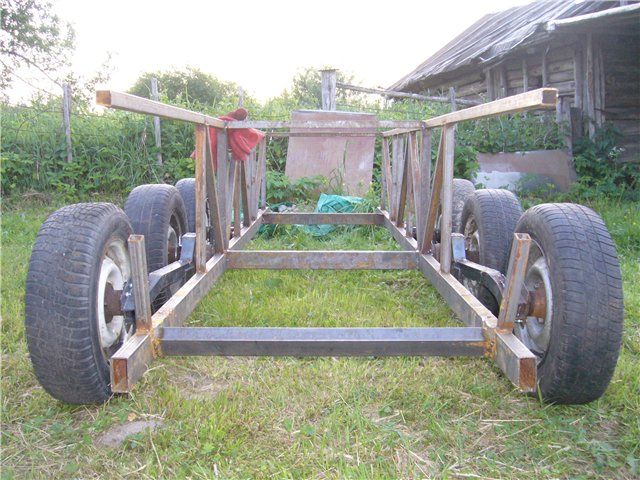

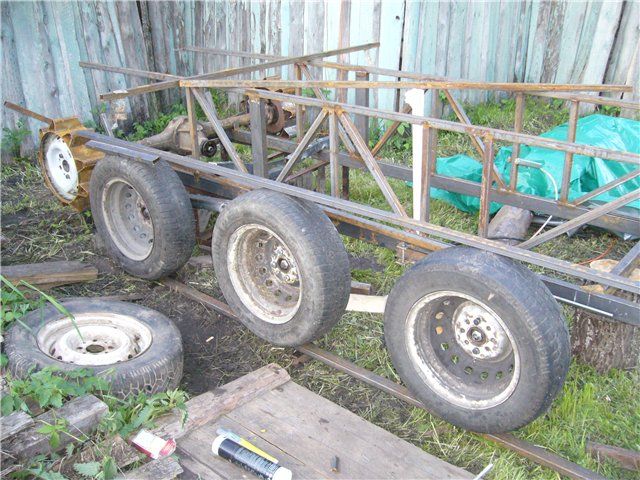

Рама сварена из профильной трубы 60х30х1,5 мм. Все остальное из трубы 20х20х1,5 мм.
Гусеничный вездеход АКТм «Гуся»

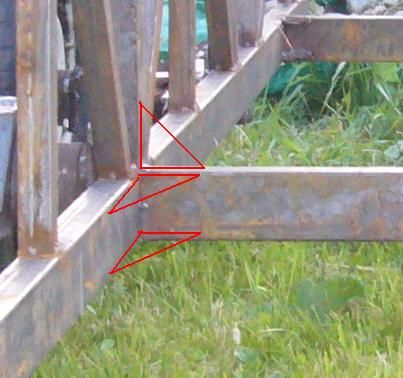

Место крепления балансиров усилены уголками металлическими толщиной 4 мм.
Гусеничный вездеход АКТм «Гуся»

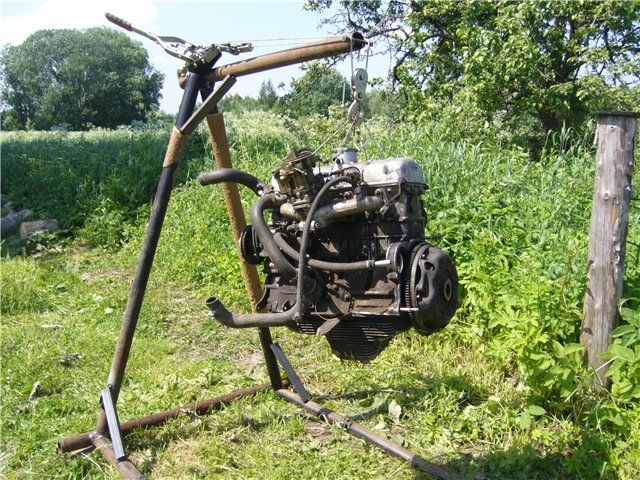

Двигатель от Москвича подготовлен к эксплуатации.
Гусеничный вездеход АКТм «Гуся»

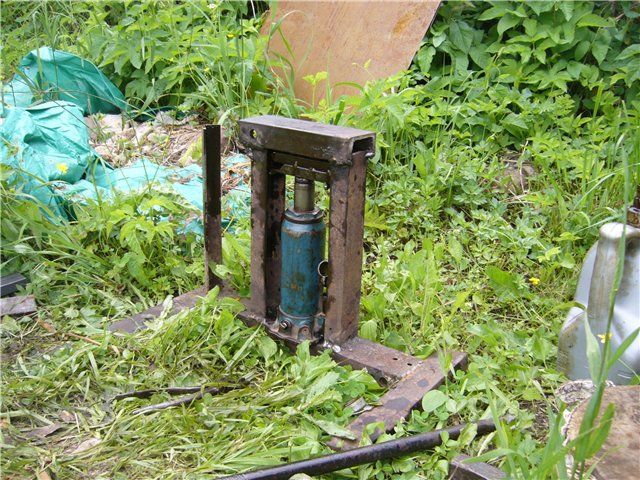

Самодельный пресс для изготовления запчастей для гусеницы.
Гусеничный вездеход АКТм «Гуся»

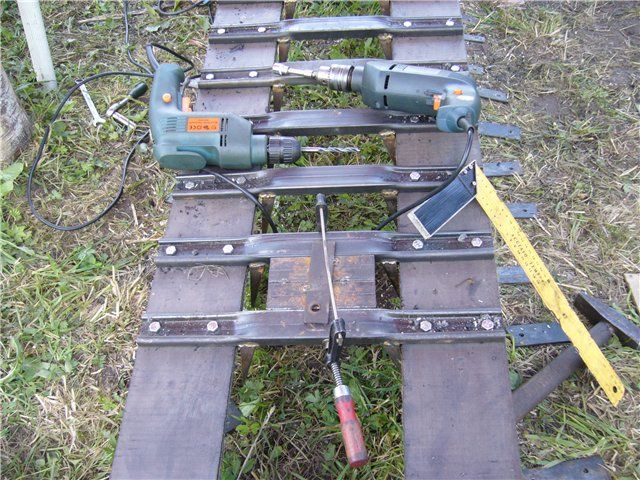

Приспособление для резки траков из профиля.
Гусеничный вездеход АКТм «Гуся»

Видео про приспособление.

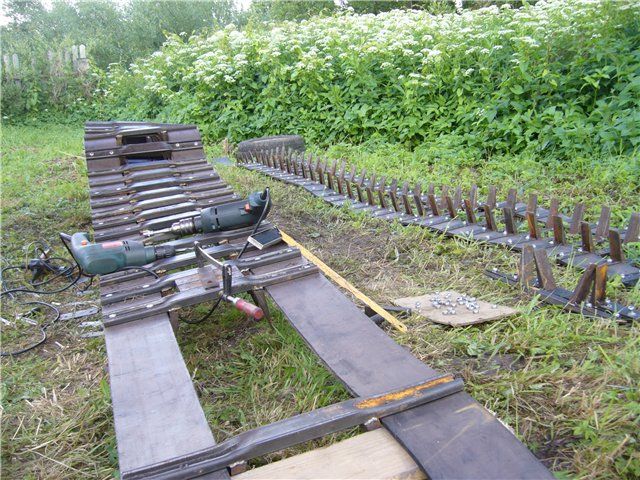

Сборка гусеницы- самая трудоемкая работа.
Гусеничный вездеход АКТм «Гуся»

Вторая гусеница подходит к концу.
Гусеничный вездеход АКТм «Гуся»

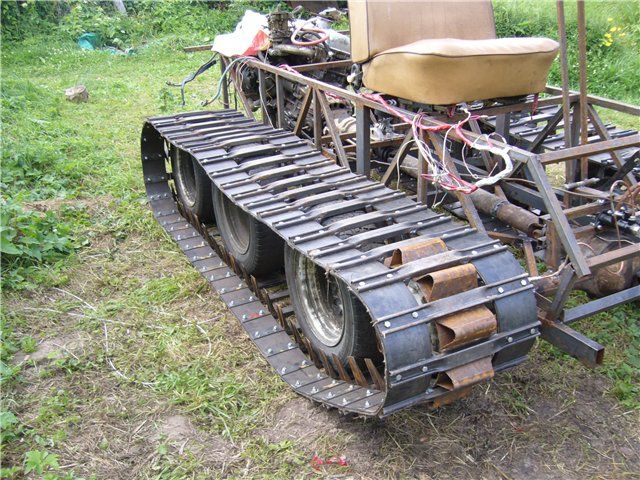

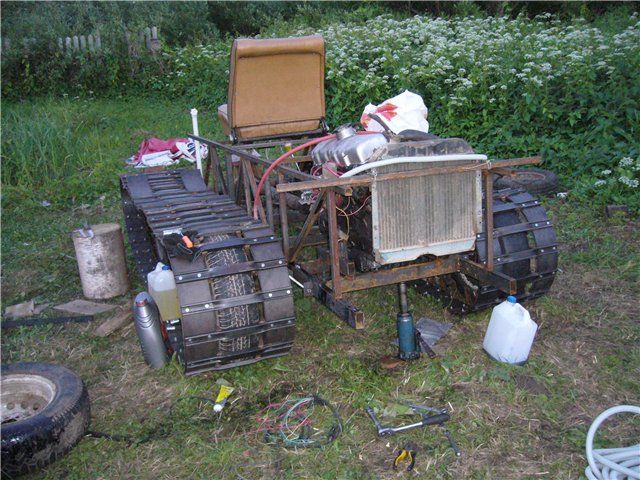

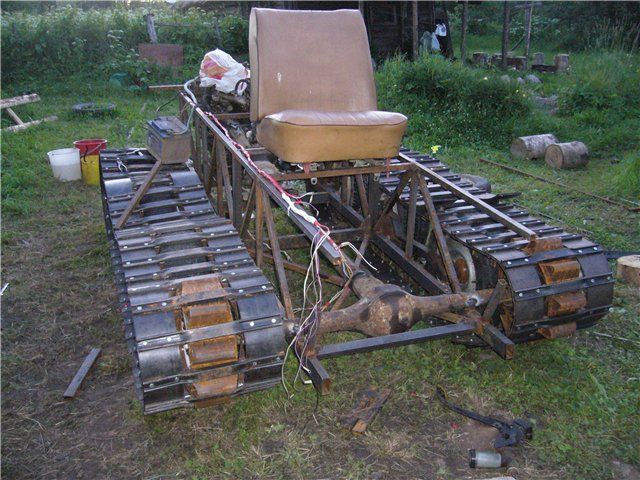

Гусеницы одеты-ходовая готова.
Гусеничный вездеход АКТм «Гуся»

Сиденье для водителя.
Гусеничный вездеход АКТм «Гуся»

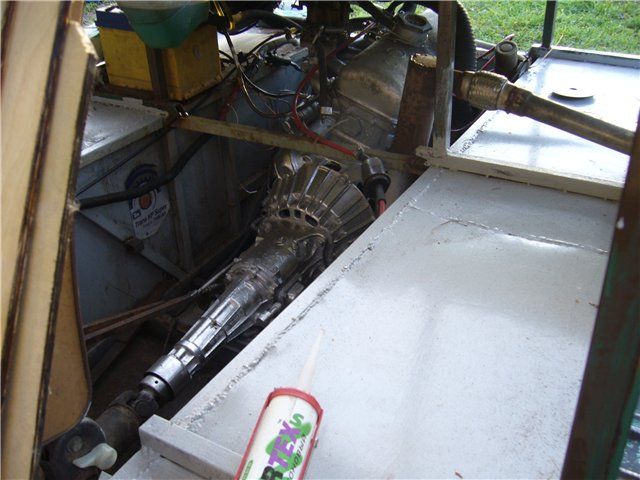

Двигатель от Москвича М-412 занял свое место.
Гусеничный вездеход АКТм «Гуся»

Рычаги управления автосамоделкой.
Гусеничный вездеход АКТм «Гуся»

Опорные катки от ВАЗ- 2108.
Гусеничный вездеход АКТм «Гуся»

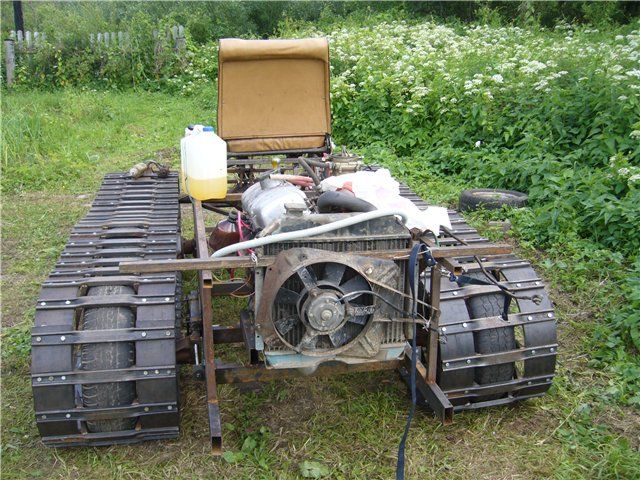

Система охлаждения.
Гусеничный вездеход АКТм «Гуся»

Во время обкатки в первый день вездеход проехал 1,5 км по деревне. Во второй день обкатки проехали 11 км на пониженных передачах. Скорость была не выше 25 км/час и при этом расход бензина составил 4,5 литра.
Проблема с системой охлаждения проявилась во время обкатки. Перегрев двигателя из-за старого забитого радиатора и отсутствия диффузора.
На ходу вездеход ведет себя ровно, без клевков. На грейдере едет жестко из-за крупных булыжников.

Моменты перегона.

Видео очень много. Я не буду все здесь выставлять, а сделаю ссылочку в конце статьи.
Радиатор приподнят и выведен на боковую панель для лучшего охлаждения.
Гусеничный вездеход АКТм «Гуся»

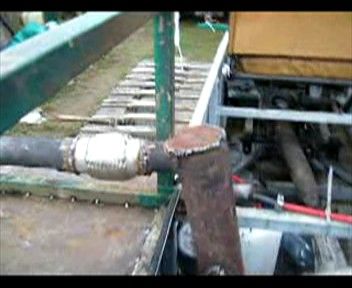

Выхлопные газы выведены из отсека двигателя.
Гусеничный вездеход АКТм «Гуся»

Глушитель расположил на левом крыле.
Гусеничный вездеход АКТм «Гуся»

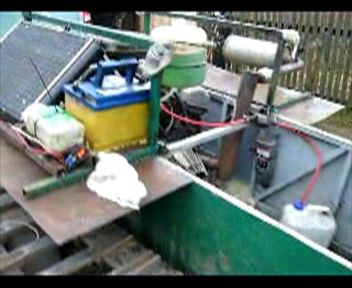

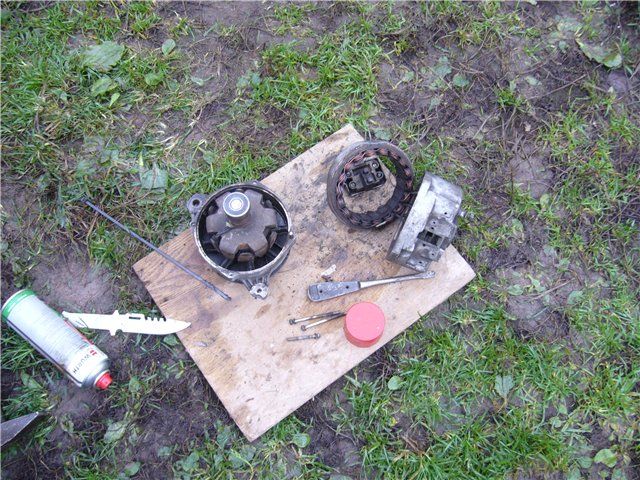

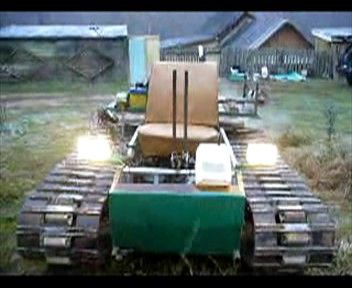

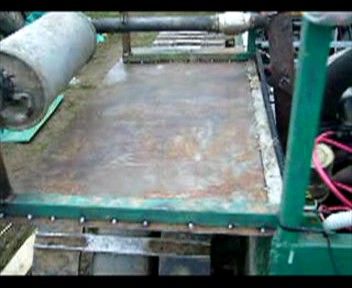

Поработал с электричеством.
Гусеничный вездеход АКТм «Гуся»

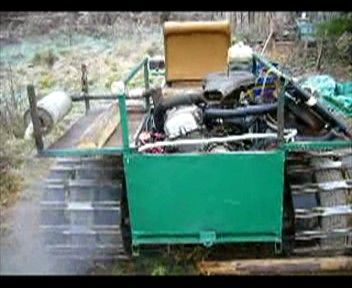

Обкатка заведенного двигателя.
Гусеничный вездеход АКТм «Гуся»

Зимняя обкатка. видео.

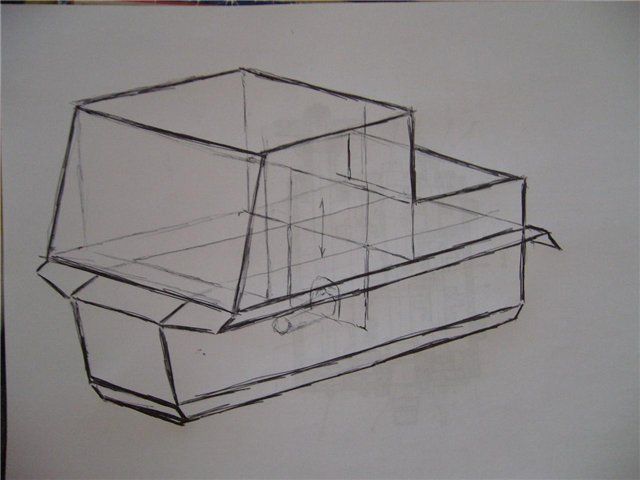

Пора думать о кабине и об утеплении. Первая прикидка на чертежах.
Гусеничный вездеход АКТм «Гуся»

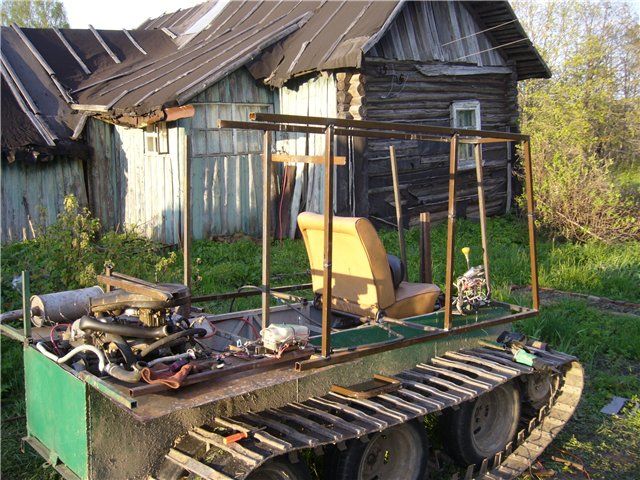

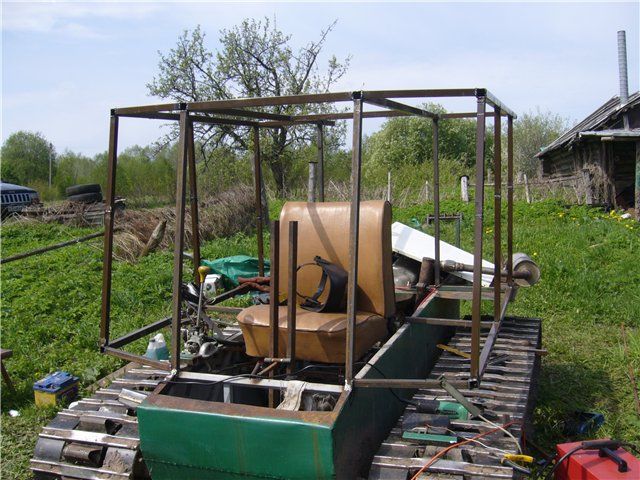

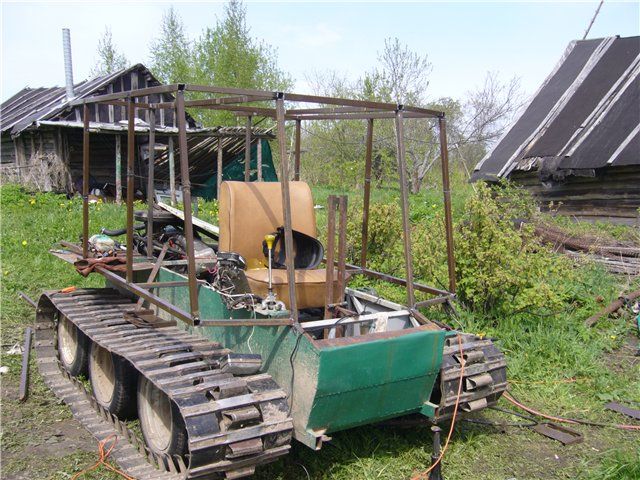

Начата сварка каркаса кабины.
Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Приварил крылья.
Гусеничный вездеход АКТм «Гуся»

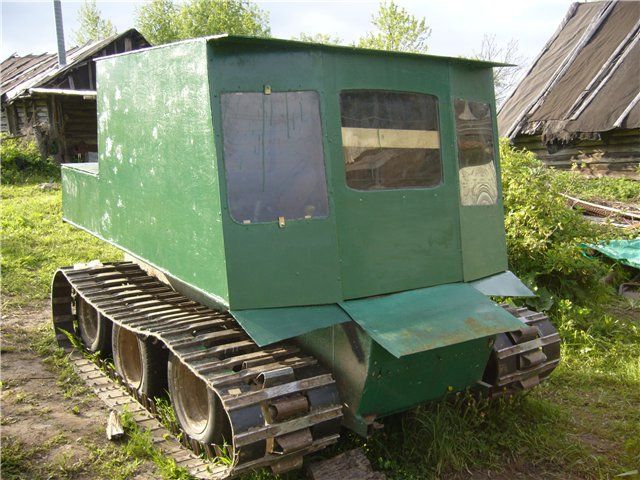

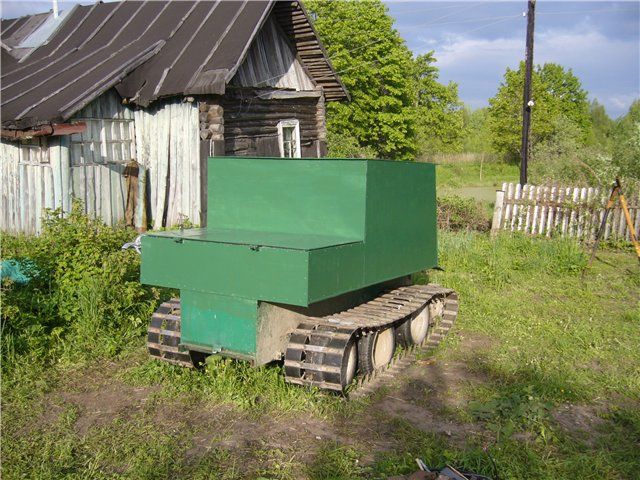

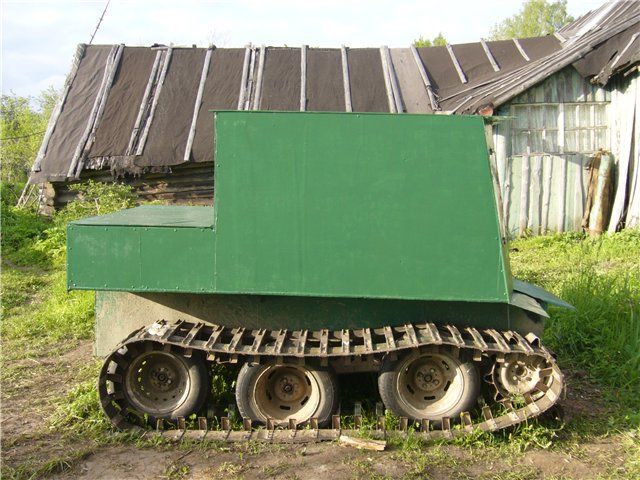

На каркас приделал кабину фанерную с толщиной 6 мм, но окна еще не все прорезаны и вставлены.
Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

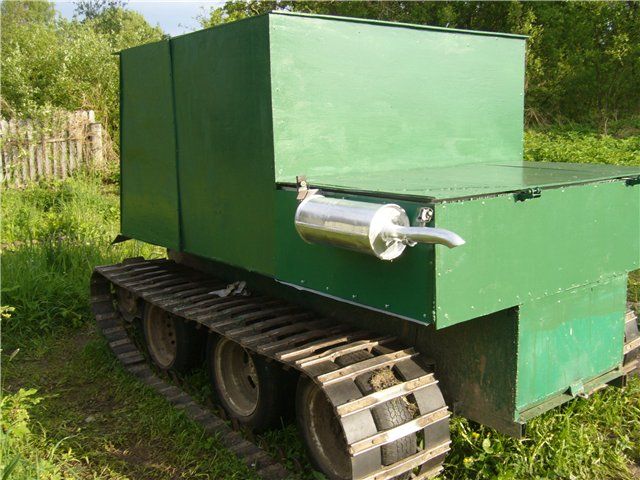

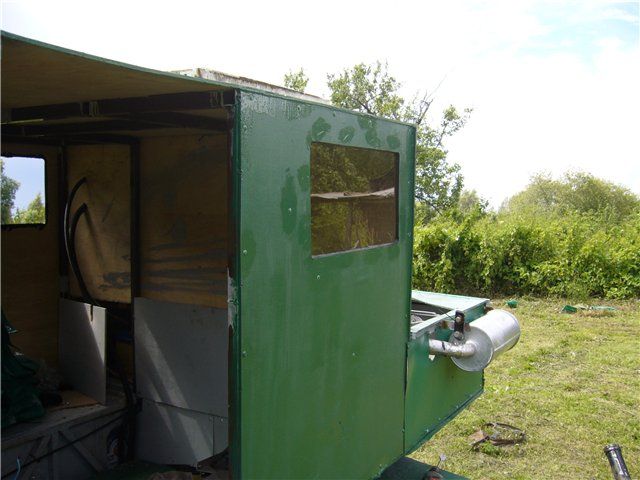

Глушитель снаружи кабины.
Гусеничный вездеход АКТм «Гуся»

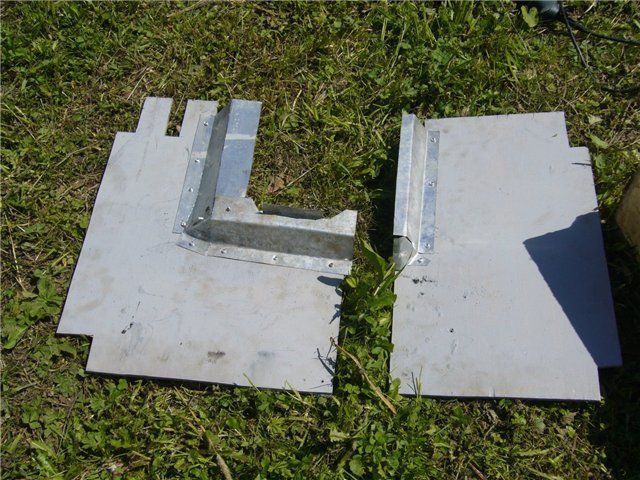

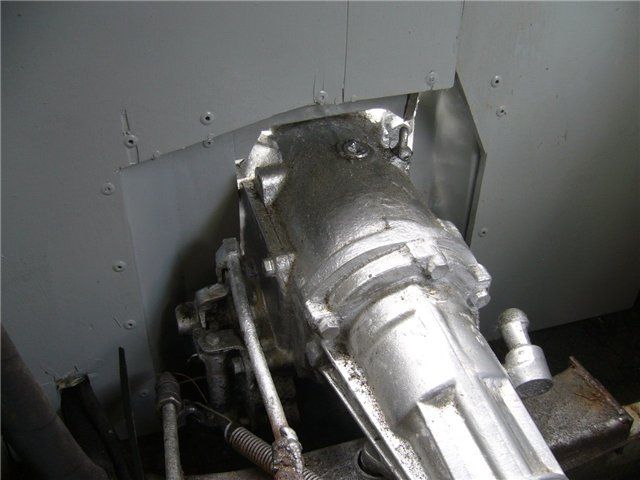

Перегородка между кабиной и моторным отсеком.
Гусеничный вездеход АКТм «Гуся»

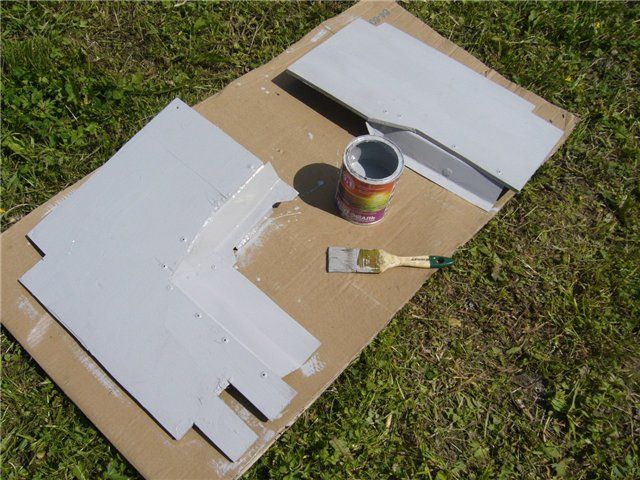

Покраска.
Гусеничный вездеход АКТм «Гуся»

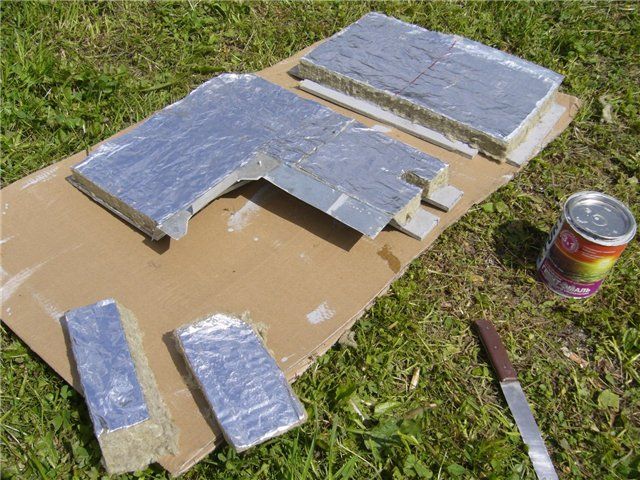

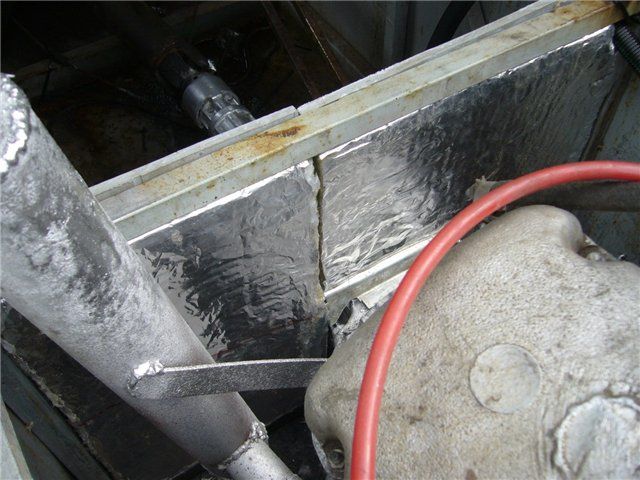

Теплошумоизоляция.
Гусеничный вездеход АКТм «Гуся»

Установка на место.
Гусеничный вездеход АКТм «Гуся»

Вид со стороны кабины водителя.
Гусеничный вездеход АКТм «Гуся»

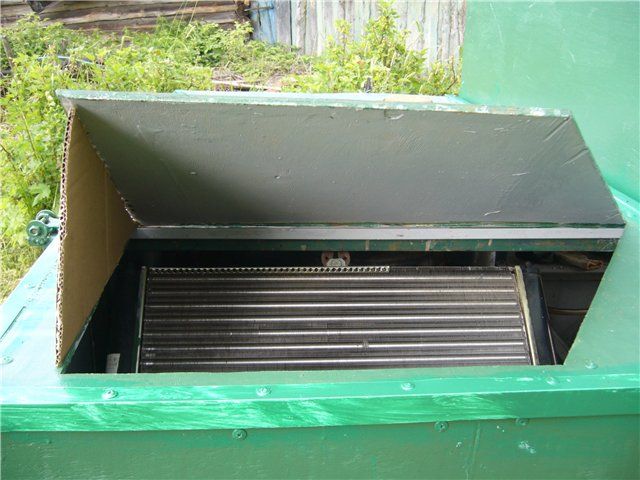

Радиатор.
Гусеничный вездеход АКТм «Гуся»

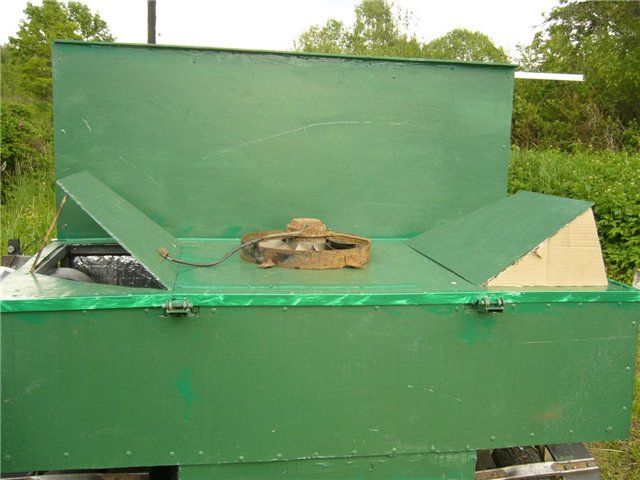

Воздухозаборники и дополнительный вентилятор наддува.
Гусеничный вездеход АКТм «Гуся»

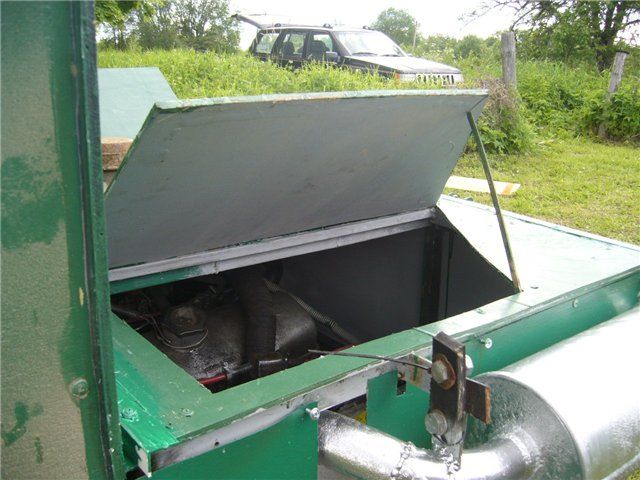

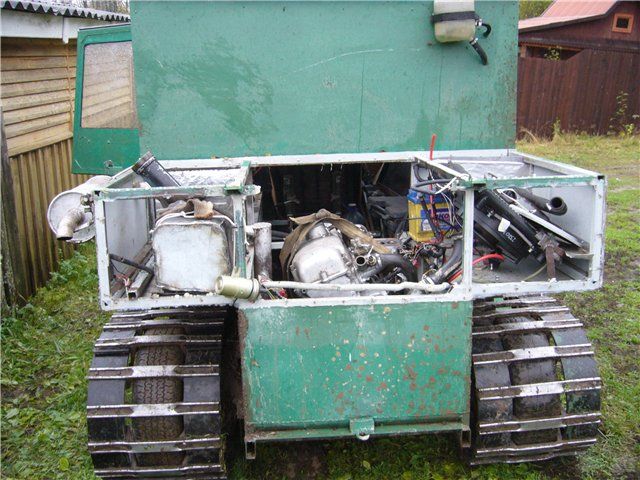

Доступ к двигателю.
Гусеничный вездеход АКТм «Гуся»

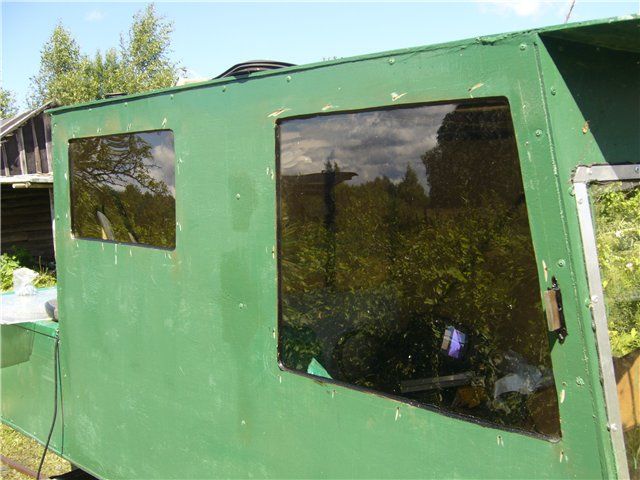

Прорезал боковые окна.
Гусеничный вездеход АКТм «Гуся»

Вставил окна.
Гусеничный вездеход АКТм «Гуся»

Прорезал для установки водительской двери.
Гусеничный вездеход АКТм «Гуся»

Рама двери приварена.
Гусеничный вездеход АКТм «Гуся»

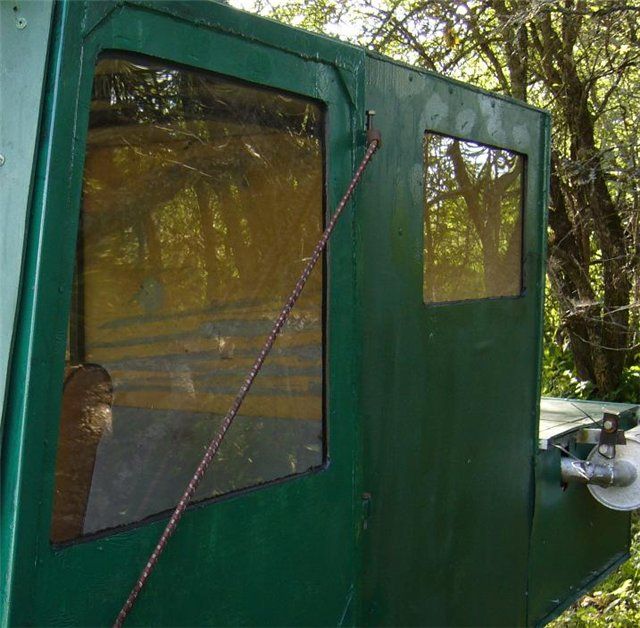

Вставлено стекло в дверь.
Гусеничный вездеход АКТм «Гуся»

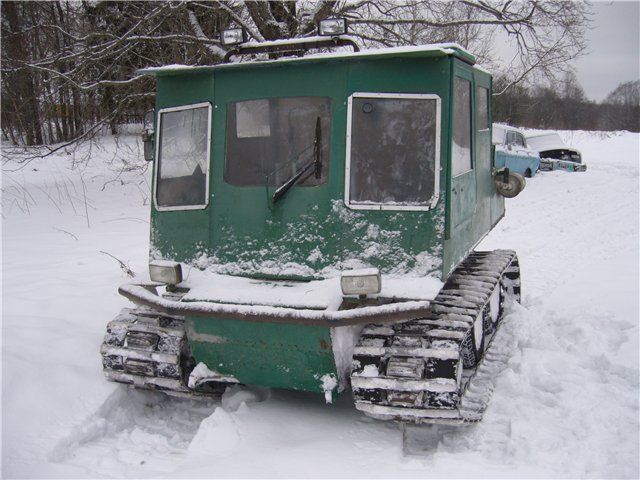

Вид спереди.
Гусеничный вездеход АКТм «Гуся»

В лес за клюквой. видео

Двигатель от Москвича застучал.
Гусеничный вездеход АКТм «Гуся»

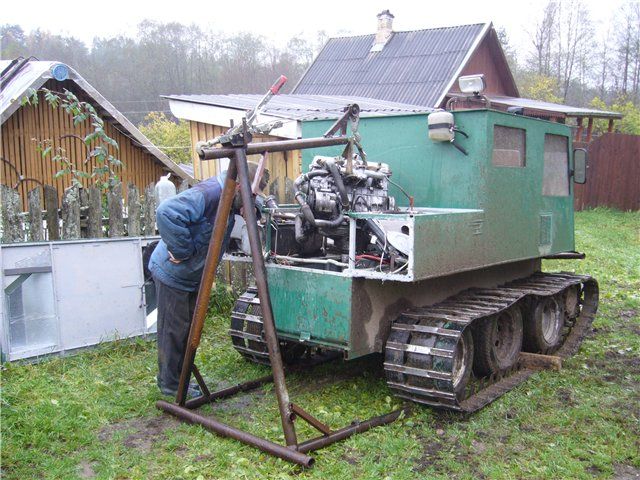

Демонтаж двигателя.
Гусеничный вездеход АКТм «Гуся»

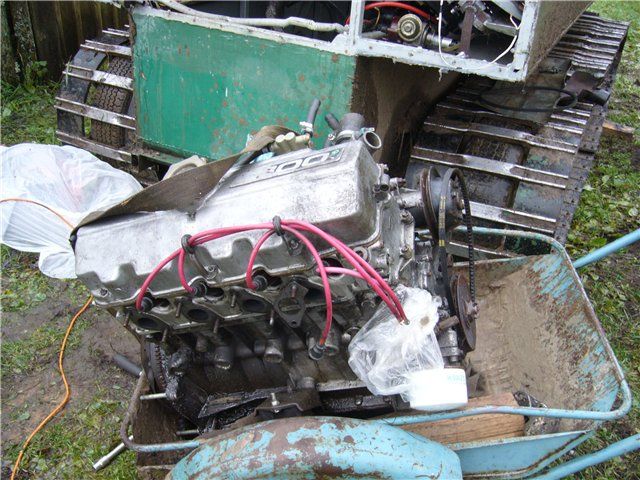

Двигатель вытащил за два часа.
Гусеничный вездеход АКТм «Гуся»

Установка двигателя от ИЖ ОДА.
Гусеничный вездеход АКТм «Гуся»

Вывел провода на индикаторные лампочки зарядки и включения вентилятора на охлаждение.
Гусеничный вездеход АКТм «Гуся»

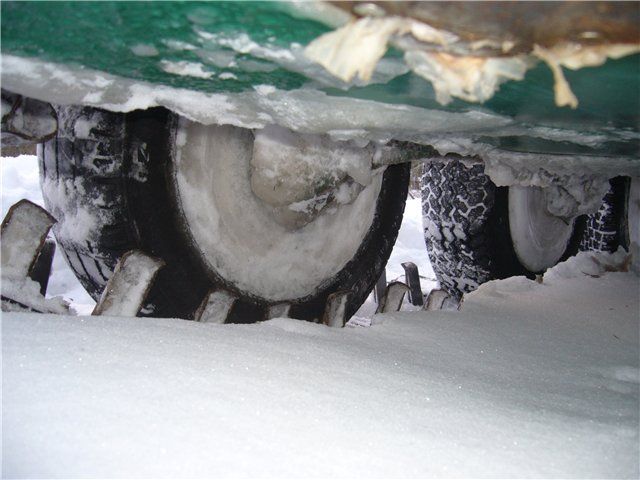

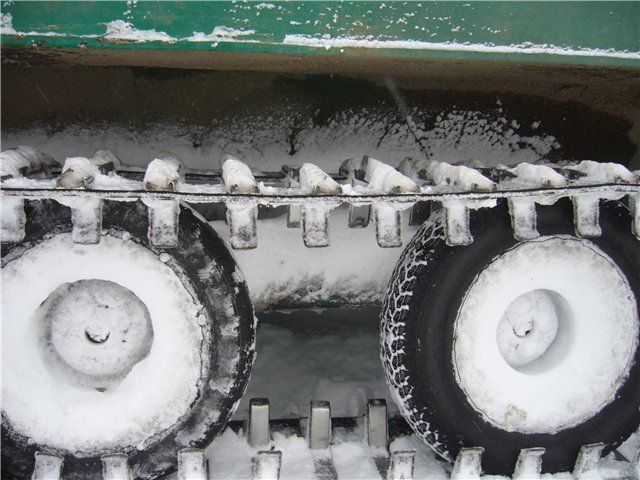

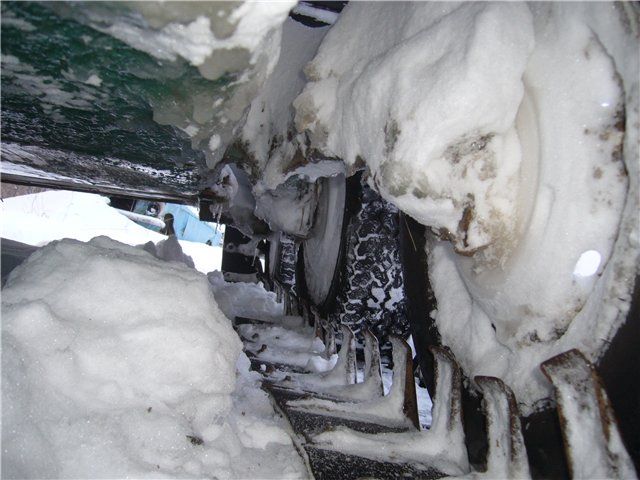

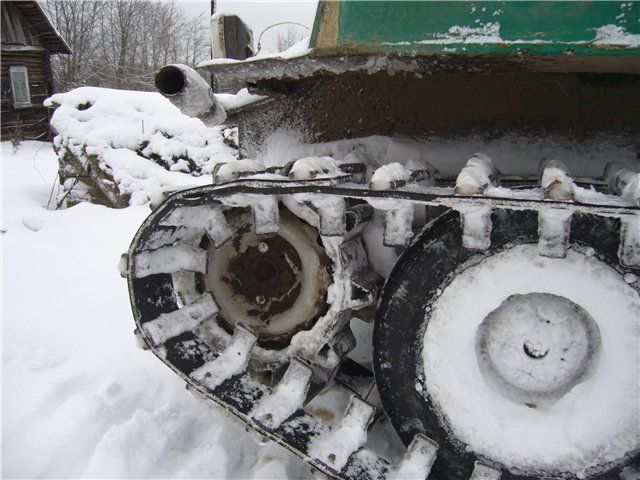

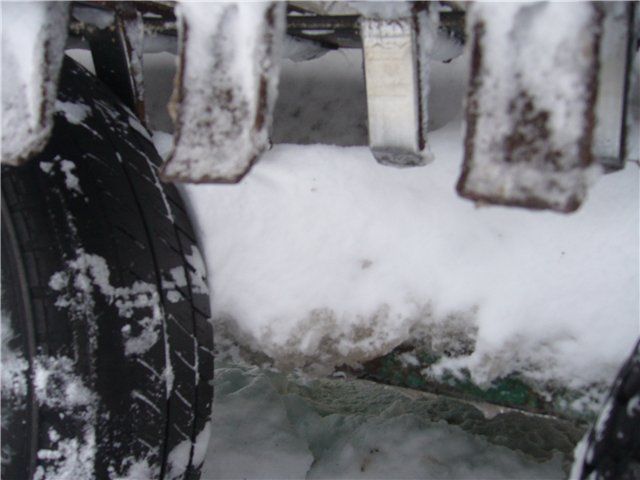

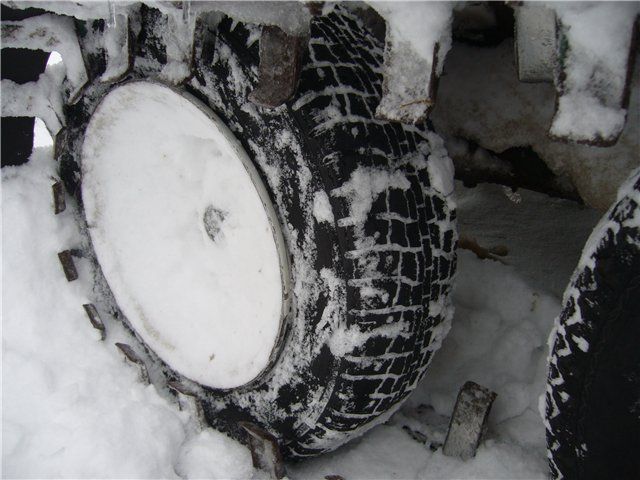

Зимняя езда и обледенение повсюду, что утежеляет автосамоделку.
Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Разборка ходовой части вездехода.
Гусеничный вездеход АКТм «Гуся»

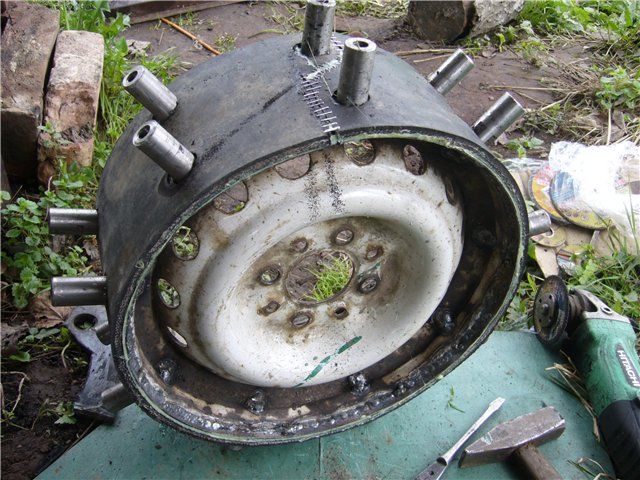

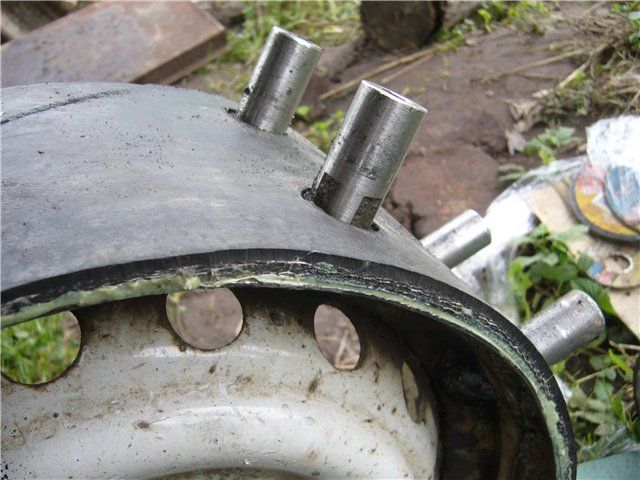

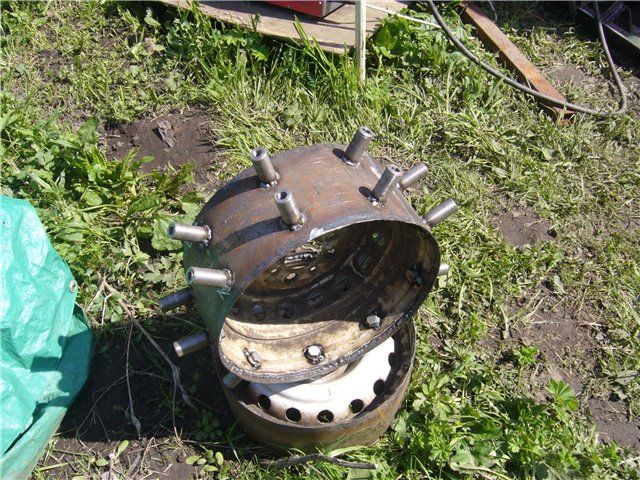

Начата работа над новыми звездочками.
Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

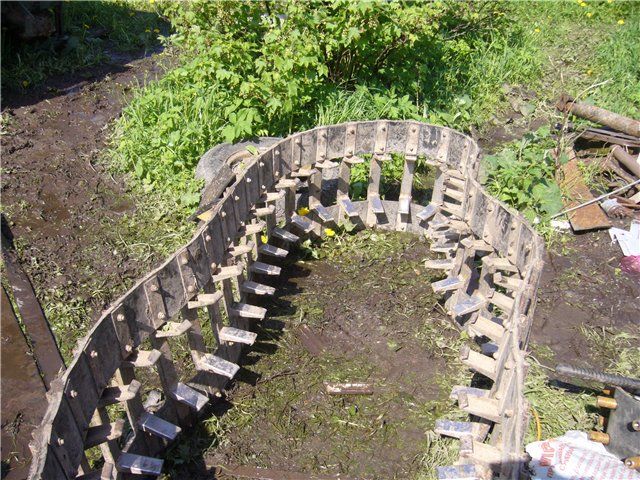

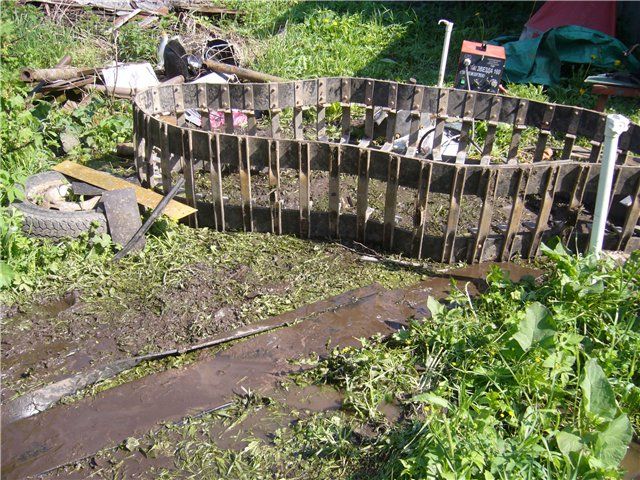

Ремонт гусениц.
Гусеничный вездеход АКТм «Гуся»

Гусеничный вездеход АКТм «Гуся»

Ходовая собрана.
Гусеничный вездеход АКТм «Гуся»

Гусеницы натянуты.
Гусеничный вездеход АКТм «Гуся»

И снова в путь. видео

Изготовление клыков нового образца для гусеницы, более безопасных для резиновых колес.
Гусеничный вездеход АКТм «Гуся»

Замена клыков.
Гусеничный вездеход АКТм «Гуся»

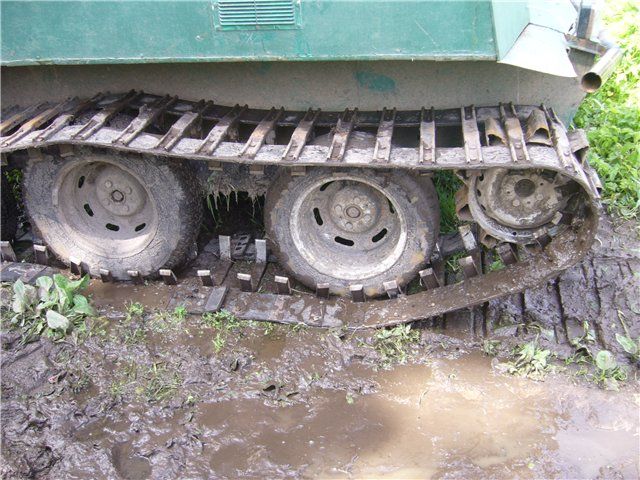

Гусеницы одеты.
Гусеничный вездеход АКТм «Гуся»

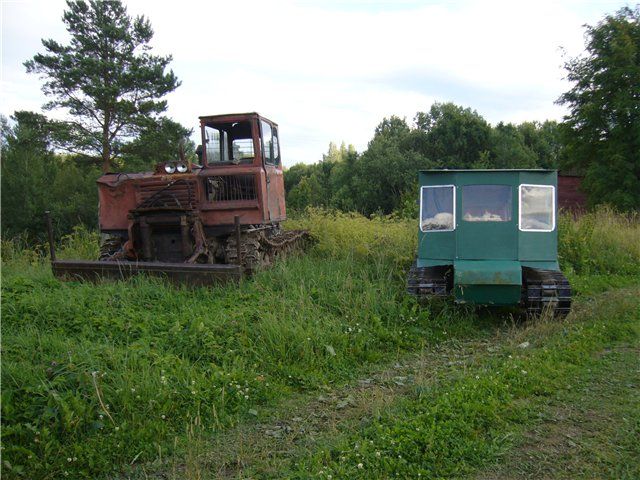

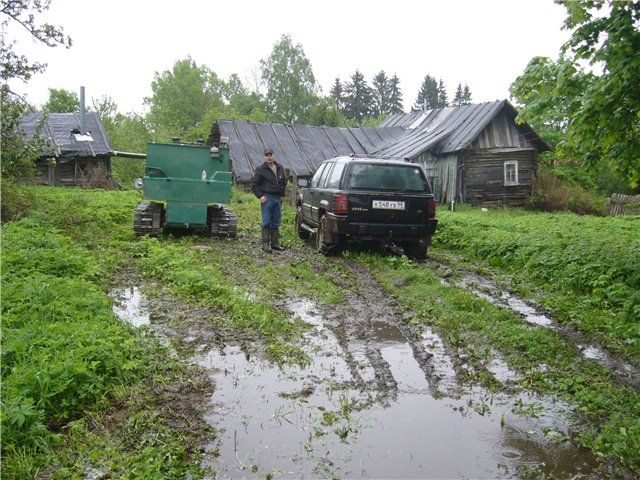

Один из последних выездов. видео

Остальные видео про гусеничного вездехода АКТм "Гуся".
Станислав начинает строительство второго вездехода, пожелаем ему удачи.скачать dle 11.1смотреть фильмы бесплатно
